普通X光机和DR比较

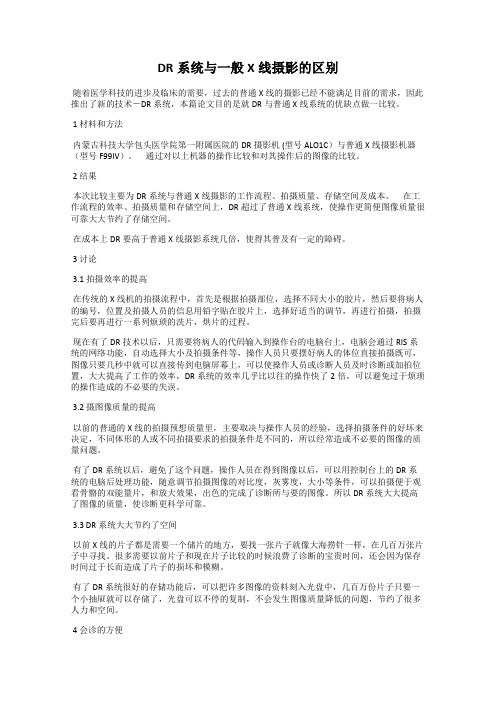

DR系统与一般X线摄影的区别随着医学科技的进步及临床的需要，过去的普通X线的摄影已经不能满足目前的需求，因此推出了新的技术－DR系统，本篇论文目的是就DR与普通X线系统的优缺点做一比较。

1 材料和方法内蒙古科技大学包头医学院第一附属医院的DR摄影机 (型号ALO1C）与普通X线摄影机器（型号F99IV）。

通过对以上机器的操作比较和对其操作后的图像的比较。

2 结果本次比较主要为DR系统与普通X线摄影的工作流程、拍摄质量、存储空间及成本。

在工作流程的效率、拍摄质量和存储空间上，DR超过了普通X线系统，使操作更简便图像质量很可靠大大节约了存储空间。

在成本上DR要高于普通X线摄影系统几倍，使得其普及有一定的障碍。

3 讨论3.1 拍摄效率的提高在传统的X线机的拍摄流程中，首先是根据拍摄部位，选择不同大小的胶片，然后要将病人的编号，位置及拍摄人员的信息用铅字贴在胶片上，选择好适当的调节，再进行拍摄，拍摄完后要再进行一系列烦琐的洗片，烘片的过程。

现在有了DR技术以后，只需要将病人的代码输入到操作台的电脑台上，电脑会通过RIS系统的网络功能，自动选择大小及拍摄条件等，操作人员只要摆好病人的体位直接拍摄既可，图像只要几秒中就可以直接传到电脑屏幕上，可以使操作人员或诊断人员及时诊断或加拍位置，大大提高了工作的效率，DR系统的效率几乎比以往的操作快了2倍，可以避免过于烦琐的操作造成的不必要的失误。

3.2 摄图像质量的提高以前的普通的X线的拍摄预想质量里，主要取决与操作人员的经验，选择拍摄条件的好坏来决定，不同体形的人或不同拍摄要求的拍摄条件是不同的，所以经常造成不必要的图像的质量问题。

有了DR系统以后，避免了这个问题，操作人员在得到图像以后，可以用控制台上的DR系统的电脑后处理功能，随意调节拍摄图像的对比度，灰雾度，大小等条件，可以拍摄便于观看骨骼的双能量片，和放大效果，出色的完成了诊断所与要的图像。

所以DR系统大大提高了图像的质量，使诊断更科学可靠。

DR拍片机和传统X射线机优缺点对比摘要：DR拍片机和传统X射线机都是我国医院中的重要医疗设备，他们给人民的生活到来了极大地便利，两种机器有相似之处，也有不一样的地方，综合两种机器优缺点才能为人民更好的服务。

关键词：DR拍片机；传统X射线机；诊断前言：DR拍片机和传统X射线机它们都是用于医学诊断中的放射科检查，它们都是利用了射线的物理穿透效应，可以对于人体内部组织进行透视、检查，从而快速诊断患病情况，及时给予治疗。

1.机器简介1.1DR拍片机DR(Digital Radi ography)，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

DR是一种新的成像技术，在不少方面优于传统的X线成像，但从效益-价格比，尚难于替换传统的X线成像。

在临床应用上，DR不像CT与MRI那样不可代替。

随着科技的日益发展，及医疗水平的提高，医疗器械已经成为辅助医生诊断病情的重要手段。

其中x射线自发现以来就给人类的疾病诊断带来了翻天覆地的变化，DR拍片机是医院放射科必备的医疗设备之一。

它是一款数字剪影线拍片机，不仅照射剂量低，对人体辐射较小，而且分辨率非常高，曝光成像时间极短，有效地使得病人的检查速度明显提高，降低了病人等待的时间。

数字化的图像质量与所含的影像信息量可与传统的X线成像相媲美。

图像处理系统可调节对比。

故能达到最佳的视觉效果，摄照条件的宽容范围较大；患者接受的X线量减少。

图像信息可由磁盘或光盘储存，并进行传输[1]。

数字化图像与传统X线图像都是所摄部位总体的重迭影像，因此，传统X线能摄照的部位也都可以用DR成像，而且对DR图像的观察与分析也与传统X线相同。

所不同的是DR图像是由一定数目的象素所组成。

1.2传统X射线机传统X射线机又叫做X光透视机、便携式X光透视机，是通过X射线对物体物品进行透视的仪器，大型设备多用于医疗，一般是医院为病人看病。

DR与传统X线在诊断方面的优势对比分析DR即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。

而狭义上的直接数字化摄影即DDR(DirectDigit Radiography)，通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统［1］。

使用KODAK DR3000 2年多来，其种种优势明显体现出来：DR具有低的辐射剂量；具有高质量图像；工作效率高；经济效益高。

特别是影像质量显著提高，强大的后处理功能能很好的调整窗宽、窗位，有目的的观察各层次的结构，发现大量常规X线摄影无法发现的或者不清楚的病灶。

现只就诊断方面的优势进行对比分析。

外伤隐匿骨折的应用我院为基层医院，首诊的有较多外伤患者，据不完全统计，外伤患者约占我科工作量的38%，提高骨折诊断准确率十分重要，其临床意义不言而喻。

肋骨骨折：胸部肋骨骨折很常见，以往漏诊或误诊很多，主观因素是一原因，另一原因是传统X线胶片(12×15英寸)无法包括全部膈下肋骨，且摄影质量差；现DR显示的信息量大，通过调整窗宽、窗位，能精细的、有目的的分别观察膈下、膈上肋骨，特别是季肋区骨折，能有效减少误诊、漏诊，经临床反馈及CT 三维重建检查，结果显示效果良好，解决了大部分因肋骨骨折而造成的医疗纠纷。

脊柱横突、棘突骨折：特别是腰椎，与椎体对比，其横突与棘突较小，往往X线穿透过多，且外伤患者常有腹部肠管充气重叠，均影响诊断，易造成漏诊，现DR能较好显示其隐匿骨折，发现率较前明显提高，特别是棘突骨折，往常较少发现，现发现59例/2年。

肺部隐匿病变的发现心后病灶：我院常规摄胸部正位片，传统X线不易显示心后肺纹理，而造成漏诊，特别是心后较大肿块或炎症时，不应漏诊，现DR均能清晰显示胸椎及心后肺纹理，而不影响其他肺部的诊断。

比较研究升级后DR与普通X射线机高千伏尘肺摄片效果【摘要】尘肺是一种常见的职业性疾病，X射线检查是尘肺诊断的主要手段之一。

本研究旨在比较升级后DR与普通X射线机高千伏尘肺摄片效果，探讨DR技术在尘肺诊断中的应用前景。

研究结果显示，DR高千伏射线机拥有更清晰、更准确的影像，对尘肺病变的检测和评价更为敏感和精准。

而普通X射线机高千伏射线机在影像质量和病变诊断方面稍显不足。

综合分析结果，DR高千伏尘肺摄片效果明显优于普通X射线机，未来DR技术在尘肺诊断中有着广阔的应用前景。

本研究在样本量较小和研究时间较短等方面存在局限性，未来研究可进一步扩大样本量和延长研究时间，以更全面地评估DR技术在尘肺诊断中的应用。

【关键词】尘肺、DR、高千伏、X射线机、比较研究、效果评价、诊断、应用前景、局限性、展望1. 引言1.1 背景介绍尘肺是一种职业性肺部疾病，主要是由于长期吸入含有粉尘颗粒的空气而引起的。

随着工业化的发展，尘肺病患者数量逐渐增多，给社会和个人健康带来了严重影响。

X射线检查作为尘肺诊断的重要手段之一，已经被广泛应用于临床实践中。

在X射线检查中，高千伏摄片是检测尘肺的常用方法之一，可以直观地显示肺部情况，有助于医生准确诊断病情。

随着数字化技术的不断发展，数字化射线（DR）技术逐渐取代了传统的胶片摄影，成为了目前尘肺检测的主流技术之一。

DR技术具有拍摄速度快、图像质量高、便于保存和传输等优点，大大提高了尘肺诊断的效率和准确性。

目前关于DR与普通X射线机高千伏尘肺摄片效果的比较研究还不够充分，需要进一步探讨其优缺点及适用范围。

本研究旨在比较分析DR和普通X射线机在高千伏尘肺摄片中的效果，为医生和患者提供更好的诊断参考。

1.2 研究目的本研究旨在比较升级后数字化射线摄影（DR）与普通X射线机在高千伏尘肺摄片方面的效果差异。

具体目的包括以下几点：1. 比较DR高千伏尘肺摄片与普通X射线机高千伏尘肺摄片在影像质量方面的差异。

DR与传统X线摄影比较具有的优势DR即直接数字化放射摄影（Digital Radiography，简称DR）。

它使X线照相方式发生了根本改变，由传统的模拟式成像向数字式成像转换，将影像以数字形式输入计算机进行存储、处理、传输和显示。

通俗地说，DR照片就是数字化的X光照片。

DR比传统X线摄影具有很多优势1. DR与传统X线影像的获取方式与比较：DR是完全以一种有规则的数字量的集合来表现的物理图案，数字影像的特点是：（1）灰阶动态范围大、密度分辨率相对较高、线性好、层次丰富；（2）可进行后期处理；（3）辐射剂量小。

而模拟影像(传统的X线影像)是一种直观的物理量来连续地、形象地表现出另一种物理特性的图案，它的特点是：连续、直观获取方便；图像表现具有概括性与实时动态获取等特点，但是，模拟影像重复性较差，一但成像无法改变或进行后期处理；灰阶动态范围小。

2. DR优于传统X线的临床应用：DR的诊断依据与传统X线平片基本一致，但数字化图像的后期处理明显扩展了诊断的范围。

3. DR优于传统X线的主要特性：（1）提高了图像质量，并显著地降低了曝光条件；（2）成像速度快，采集时间10 ms以下，常规照片成像时间仅为5 s，放射技师即刻在屏幕上观察图像。

数秒即可传送至后期处理工作站，根据需要打印激光胶片。

（3）能量减影使人们第一次在普通X线片上将骨组织和心肺组织分开，对肺部小结节的特异性诊断有很大的提高。

（4）具备了强大的后期处理能力，为医院实现网络化提供了最佳的数字平台，由于兼顾了图像质量和网络传递的要求。

（5）有效解决了图像的存档管理与传输，采用光盘刻录成本低廉，具有良好的经济效益。

提高了放射科的工作效率，增加了患者的流通量。

你不知道的放射科常识随着医疗技术的不断发展，放射科在各类疾病诊疗中的作用也越来越大。

而生活中很多人以为，放射科就是拍片的地方，其实放射科也有着许多公众不知道的常识问题。

今天就带着大家一起来了解放射科的相关常识。

我们经常听医生说做DR检查、CT检查、核磁共振检查，它们的区别到底是什么?X射线摄片机，包括普通X射线摄片机、计算机X射线摄影系统（CR）、数字X射线摄影系统（DR），我们常把X摄像俗称为拍X光。

它可对人体胸部、腹部、腰椎、四肢等部位进行正位、侧位进行摄影诊断。

CT是利用X射线束对人体某部位进行断层扫描，获得人体被检部位的断面或立体图像。

它可以提供人体被检查部位的完整三维信息，可使器官和结构清楚显影，清楚地显示病变。

CT检查对骨损伤、胸部疾病、心及大血管等具有重要的诊断价值。

其实X光和CT的原理是一样，都是利用X射线的穿透作用，通过组织密度不同的人体后形成辐射线衰减强度不同的影像。

但是，CT辐射剂量较普通X射线机大，患者所接受到的辐射剂量会更大一些,不宜将CT检查用于常规诊断手段，另外，CT在价格上也更昂贵。

我们可以看下图，现在把X光片的影像看作是下面那个还未切开的吐司，在最上面一层隐约可以看见一些由内向外发散的小黑点，但不是很清晰。

我们再给吐司做一个“CT检查”，把它切开成一片一片的，做完检查之后发现，里面竟然别有洞天！刚刚不确定的小黑点原来是一颗一颗的葡萄干。

磁共振，英文简称MRI，是目前能用于人体身上最为精密和昂贵的医学成像设备。

再举一个例子，相信大家都摇晃过矿泉水瓶。

在摇晃的时候，你会发现水分子会开始振动，我们的手能感受到这种振动，过一会儿水分子才会平静下来。

磁共振也是这样，它会使人体中所有水分子磁场的磁力线方向一致，这时磁共振机的磁场突然消失，身体中水分子的磁力线方向，突然恢复到原来随意排列的状态。

磁共振无射线伤害，不存在电离辐射，已经成为一种常见的影像检查方式。

对于颈椎病、腰椎间盘突出等椎间盘疾病等需要观察软组织，优选磁共振；同样，对于关节、肌肉、脂肪组织、肿瘤等检查，磁共振也是首选。

X光,CT和MRI的区别你都知道么在大家身体不舒服去医院检查，医生会建议做X光、CT、MRI等各种检查。

这些医学检查名词大家都有些熟悉，但是又不是很清楚到底为什么要做这些检查，这些检查之间又有什么区别。

在医院放射检查科的设备有很多种，这里介绍最常用的三种：普通X光射线摄片机、X射线计算机断层摄影装置（CT）、磁共振成像（MRI）。

它们的工作原理不同、也各有各的分工，存在不同的优势和各自的不足。

一、普通X射线摄片机1.分类X射线摄片机，就是我们最常说的拍X片，其中包括普通X射线摄片机、计算机X射线摄影系统（CR）、数字X射线摄影系统（DR）。

1.原理利用X光有着穿透作用的原理，在通过人体时，被人体组织例如骨头、血液、体液、肌肉等吸收，减弱了光照，可以在底片中呈现检查部位的原始形态。

由于“X光（DR）”具有穿透性的特征，照射人体后，对身体内部进行透视和照射，当不同部位吸收射线，利用底片上的部分曝光，成像后这个部位就会显像。

1.特点X光一般会对身体胸腹部、腰椎、四肢等部分进行检查。

它的优点是有很高的空间分辨率、成像很清晰，并且费用较低、检查方便，曝光成像时间短、很快就可以出片和得到报告，大大缩短了病人的检查等待时间，可以快速帮助医生进行诊断。

胸片X光的辐射剂量也可以低到忽略不计，一次大概只有0.1mSv。

所以X光成为了最常用的身体检测仪器。

二、X射线计算机断层摄影装置（CT）1.原理CT可以认为是X关线的升级版，也是利用X射线束对需要检查的部位进行扫描。

但是它进行的是分层扫描，可以获得人体被检查部位的断层或立体图像。

成像是完整的三维信息，对器官和结构的显影更加清晰，可以详细的显示病变。

1.特点CT扫描经常使用在骨头损伤、胸腹部疾病，尤其是对心脏及大血管可以提供清晰的诊断依据。

但是，CT的辐射剂量比普通的X光射线机稍大一些，患者要承受更多的辐射剂量，并且价格也要昂贵一些。

所以，在常规诊断时，医生一般不会直接推荐使用CT扫描，当X光上有可疑的病变影像时，才会在进一步的确诊中使用CT扫描，将CT扫描作为辅助工作。

DR放射检查技术在临床急诊中的应用DR放射检查技术是当前医学影像学领域中的最新技术之一，相比传统X光技术，这种技术具有更高的分辨率和灵敏度，能更准确地显示人体内部病理变化和异常情况，因此在临床急诊中得到了广泛的应用。

本文将从技术原理、应用优势和临床表现等方面详细介绍DR放射检查技术在临床急诊中的应用。

一、技术原理DR放射检查技术是数字化X光成像技术的一种，它的工作原理是利用X射线通过被检测部位后，由数字探测器将信息转换成数字信号，再通过计算机处理得到高清晰度的影像。

相比传统X光技术，DR放射检查技术具有以下优点：1.分辨率高：数字探测器的分辨率高，能够捕捉更细微的细节，对于微小病变或病灶有更准确的定位和诊断。

2.反差增强：数字化的成像技术能够对影像进行后处理，对比度更强，能够清晰展现人体内部病理变化和异常情况。

3.数据存储方便：数字化的影像可以进行无损复制和存储，方便医生进行远程会诊、命名和打印成像结果。

二、应用优势1. 快速诊断：DR放射检查技术的成像速度快，可以在几秒钟之内得到高质量的影像，对于急症状患者可以快速进行诊断。

2. 显像质量高：DR放射检查技术的分辨率高，能够更清晰地显示组织结构和病变情况，对于早期发现病变或者疑难病例具有更高的诊断准确度。

3. 辐射剂量小：相比传统X光技术，DR放射检查技术辐射剂量小，对于儿童和孕妇等敏感人群尤为适用。

三、临床表现1. 骨折和损伤诊断：DR放射检查技术可以快速、准确地了解骨折情况和部位，帮助医生进行正确处理和治疗。

同时还可以检查软组织损伤情况，帮助医生做出更细致的诊断。

2. 脑外伤诊断：DR放射检查技术可以快速地获得颅骨和颅腔内病变的影像，诊断脑外伤和颅脑损伤，快速判断颅内血肿、脑实质损伤等情况，为制定治疗计划提供重要依据。

3. 肺部疾病诊断：DR放射检查技术可以快速、准确地诊断肺部疾病，如肺炎、肺结核、肺气肿、肺癌等。

影像能够清晰地显示肺部结构和病灶，有利于进行病情评估和治疗方案制定。

普通 X线摄影的缺点与 CR、 DR摄影优点比较分析摘要：随着科技的不断发展，我们国家的医疗卫生事业也开始迅速崛起。

放射医学的影像无片化技术的应用成为当前医疗事业的一大难题，放射医学技术得当不但能够减少医疗过程中对人身体产生的伤害，同时也能够有效地减少不必要的浪费，放射医学影像无片化的应用是我国医疗卫生事业的一个重大突破。

有鉴于此，本文将对普通X线摄影的缺点与CR、DR摄影优点比较进行分析阐述，以供参考。

关键词：普通X线；CR、DR；放射医学；胶片影像；技术引言随着科学技术的飞速发展，放射技术和医学影像技术不断创新，放射技术和医学影像技术极大地促进了医疗卫生事业的发展。

在当前数字化时代，研究影像技术如何充分、正确地使用设备，有效地克服诸多不利因素，在尽可能减少患者伤害和痛苦，快速获得直观、真实和满足临床需要的影像，已成为放射科工作的重要课题，值得进一步深入的探索。

综上，本文将对放射医学影像普通X线摄影的缺点与CR、DR摄影优点技术应用进行分析阐述。

1对于放射医学技术的研究及解读放射医学影像CR、DR摄影无片化技术就是将DICOM格式的影片信息通过数字化的方式发送给临床各个科室的电脑，让医生通过DICOM格式的影片信息来对患者的病情进行分析和诊断。

DICOM格式的影片信息通过对图片的处理能够使图片内容更加清晰，同时可以对影片中的内容进行多方位观察，诊断的结果相对于传统胶片化影像更加准确。

放射医学技术包括常规放射学、磁共振成像、超声医学、CT和DSA。

由适当的操作技能和对这些技术基础理论的学习，改进医学影像技术的操作和使用为了达到更好地展示相关疾病患者的症状，医师还必须展示临床医学的相关理论和操作技术，掌握基础医学和电子学及相关疾病诊断技术，在临床上应用影像诊断技术；同时操作技术人员还必须掌握最新的诊断知识，更好地理解医学影像学的边界理论和发展趋势。

许多用于疾病诊断的成像技术与多种疾病诊断方法，即使能达到一定的治疗效果，医学影像与诊断工作密不可分，具有相互渗透的特点，相互依赖和相互限制。
