维修中不上电不触发笔记本主板维修思路

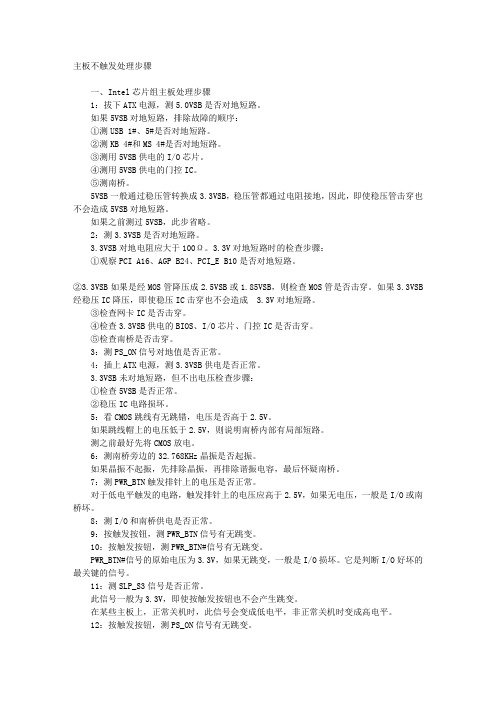

主板不触发处理步骤一、Intel芯片组主板处理步骤1：拔下ATX电源，测5.0VSB是否对地短路。

如果5VSB对地短路，排除故障的顺序：①测USB 1#、5#是否对地短路。

②测KB 4#和MS 4#是否对地短路。

③测用5VSB供电的I/O芯片。

④测用5VSB供电的门控IC。

⑤测南桥。

5VSB一般通过稳压管转换成3.3VSB，稳压管都通过电阻接地，因此，即使稳压管击穿也不会造成5VSB对地短路。

如果之前测过5VSB，此步省略。

2：测3.3VSB是否对地短路。

3.3VSB对地电阻应大于100Ω。

3.3V对地短路时的检查步骤：①观察PCI A16、AGP B24、PCI_E B10是否对地短路。

②3.3VSB如果是经MOS管降压成2.5VSB或1.85VSB，则检查MOS管是否击穿。

如果3.3VSB 经稳压IC降压，即使稳压IC击穿也不会造成 3.3V对地短路。

③检查网卡IC是否击穿。

④检查3.3VSB供电的BIOS、I/O芯片、门控IC是否击穿。

⑤检查南桥是否击穿。

3：测PS_ON信号对地值是否正常。

4：插上ATX电源，测3.3VSB供电是否正常。

3.3VSB未对地短路，但不出电压检查步骤：①检查5VSB是否正常。

②稳压IC电路损坏。

5：看CMOS跳线有无跳错，电压是否高于2.5V。

如果跳线帽上的电压低于2.5V，则说明南桥内部有局部短路。

测之前最好先将CMOS放电。

6：测南桥旁边的32.768KHz晶振是否起振。

如果晶振不起振，先排除晶振，再排除谐振电容，最后怀疑南桥。

7：测PWR_BTN触发排针上的电压是否正常。

对于低电平触发的电路，触发排针上的电压应高于2.5V，如果无电压，一般是I/O或南桥坏。

8：测I/O和南桥供电是否正常。

9：按触发按钮，测PWR_BTN信号有无跳变。

10：按触发按钮，测PWR_BTN#信号有无跳变。

PWR_BTN#信号的原始电压为3.3V，如果无跳变，一般是I/O损坏。

一：不上电1)插电源，测量CMOS跳帽是否有3V，若无3V（INTEL原装板和部分品牌主板无电压正常）2)测量32.767KMZ是否正常3)检查3VSB是否正常，区别多种产生方式以及是短路还是1117等稳压器坏引起无电压4)测量RSMRST#是否为3.3（一般在IO脚上测量，最准确的还是看图纸）5)测量触发电路6)NVIDIA芯片组，不上电还要查25M（1.6v左右）7)NVIDIA芯片组，不上电还要查MEM_VLD(查图纸)附：IO触发脚位和RSMRST#脚位二：没复位首先先查供电先看清供电分布图，再根据供电顺序依次测量各大供电是否正常，顺序如下：a)所有的采用的INTEL的CPU的板：内存供电→桥供电→总线供电→CPU供电b)AMD的CPU搭配AMD芯片组的板：内存供电→VDDA供电→CPU供电→桥/总线供电c)AMD的CPU搭配NVIDIA/VIA/SIS芯片组的板：内存供电→桥供电、VDDA供电→CPU供电→总线供电内存/桥/总线供电维修思路：1.检查供电是否对地短路，不为0即可。

检查MOS是否烧坏，电容是否鼓包。

2.区分供电的方式，根据不同的方式，测量不同的条件a)运放+MOS管→测量MOS输入和控制电压，如果没有控制电压，追查运放的基准电压。

b)PWM→测量芯片的VCC、BOOT脚电压4.8-12V，开启脚电压0.4V以上（8脚芯片1，5，7）3.更换控制芯片4.详细分析芯片工作远离、电路结构…CPU供电1.大部分775、I3、I5主板需要装真CPU才有VCORE，少部分AM2也需要装真CPU2.检查CPU供电芯片周边是否掉件、错件3.根据电源芯片和驱动芯片引脚定义查工作电压12V/5V是否正常4.查电源芯片EN脚是否正常，一般1V以上（区分名称）5.查芯片VID脚是否有高低电平组合6.更换电源管理芯片，驱动芯片7.找相同主板对比或者替换周边电容电阻，检查反馈电路8.屡烧场管、异响等，查电流反馈脚供电正常，再检查时钟：一、INTEL芯片组可测量 PCI槽B16脚、IO的时钟脚等是否有1.6V左右电压，若无：1.测量时钟芯片的供电3.3V2.测量时钟芯片的开启信号（有高电平开启，也有低电平开启）3.测量时钟芯片的晶振1.5V左右4.更换时钟芯片二、NVIDIA芯片组，可以不查时钟三、AMD芯片组，PCI，IO的时钟都是南桥发出来的，如果南桥的PWR_GOOD不正常，也不会有时钟供电时钟都正常，最后检查复位的条件——南桥的PG信号：1)INTEL：南桥要收到PWROK和VRMPWRGD，电压都是3.3V，查图纸次才能找到它们的准确来源（一般是有IO和VRM芯片发出给南桥）常见IO和VRM芯片关键脚位如下：2)AMD:南桥要收到PWR_GOOD，这个信号要3.3V，必须查图纸才能找到测量点3)NVIDIA：查图找出HT_VLD的位置，这个信号要3.3V,必须查图纸才能找到测量点供电时钟PG都正常，还无复位，复位开关有电压，PCI A15、IO复位信号不短路，就要换南桥。

待机正常不触发的维修待机正常不触发:A:由待机管待机时1)排除系统供电3V/5V电感是否对地保护,上下MOS管是否损坏;2)检测系统供电芯片工作条件:主供电,总开关信号,线性5V,BST供电,开关信号,与I/O之间线路,I/O,BIOS;B:由系统供电待机时1)排除辅助供电电感线圈是否对地保护,上下MOS管是否损坏;2)辅助供电工作条件:主供电,5V供电,BST供电,开关信号,与I/O之间线路,I/O,BIOS,南桥;二.待机正常,触发电流至0.25A以内,一般为缺电压或缺时钟;1)缺辅助供电A:排除缺电压电感是否对地保护,上下MOS管是否损坏;3)B:查芯片工作条件: 主供电,5V供电,BST供电,开关信号,与I/O之间线路,I/O,BIOS,南桥;C:排除南北桥,显卡旁边是否有供电线滤波是容短路,排除短路故障;D:测量南北桥旁边供电线滤波电容是否有电压,如果无电压,查找该电压的线路故障;2)缺CPU核心供电A:排除CPU核心供电电感线圈是否对地保护,上下MOS管是否损坏;B:查CPU核心供电工作条件:主供电,5V供电,BST供电,辅助供电电源好信号,I/O开关信号和I/O之间线路,I/O,核心供电芯片本身,VID线;3)缺PCI时钟 1.65VA:CPU核心供电芯片电源好信号(3.3V高电平), CLKEN(时钟开关,0V低电平)B:时钟IC供电,晶振,谐振电容;C:南桥;4)缺CPU时钟:一般为CPU底座空焊或CPU时钟信号电阻变质;三.触发电流至0.3A左右,时钟正常,无PCI复位;1)检查所有供电是否正常;2)I/O至南桥PMPG是否正常;3)排除I/O问题;4)排除网卡,PC卡BUS问题;5)排除南桥问题;(占多数情况)6)排除北桥问题;7)排除显卡问题;四.触发电流至0.4A左右,PCI复位正常,无CPU复位;1)上CPU假负载测CPURST对地阻值(正常为200欧左右)0 北桥1 CPU座空焊,北桥空焊;2)CPU假负载上测CPUPG是否正常;3)排除北桥问题(占多数情况)4)排除南桥问题5)排除网卡,PC卡BUS问题;6)排除I/O问题;7)排除显卡问题;五.触发电流至0.4A左右,无电流跳变,CPU复位正常,上诊断卡跑FF/00,为CPU不工作;1)上假负载测所有AD线对地阻值0北桥1CPU座空焊或北桥空焊2)测PCI总线对地阻值是否正常;3)测BIOS上LPC总线对地阻值对地阻值是否正常;4)排除CPU本身问题;5)确保BIOS资料正确;6)排除北桥问题;7)排除南桥问题;8)排除网卡,PC卡BUS问题;9)排除I/O问题;10)排除显卡问题;六.触发电流至0.8A左右,电流表有一次电流跳变,诊断卡跑28,38,C1,E1为内存不通过;1)排除内存条本身问题;2)测内存阻值卡AD线对地阻值,AMDCPU,AD线通CPU,系统管理总线对地阻值,内存至北桥的信号线上电阻是否变质,上拉电阻是否变质,加焊并清洁内存槽,加焊信号电阻,上拉电阻;3)内存时钟是否正常;4)确保BIOS资料正确;5)排除北桥问题,AMDCPU则要排除CPU座子问题,CPU问题;6)排除南桥问题;7)排除I/O问题(系统管理总线)七.触发电流至1A左右,电流表有两次跳变,诊断卡跑4A,52,DA为显卡不通过;1)确保BIOS资料正确;2)排除显卡问题,一般为虚焊;3)排除显存短路(发烫)4)排除北桥问题;八.触发电流至1A以上,电流有三次以上跳变,诊断卡显示为60,一般可亮机;图:横坐标为T,竖坐标为A,电流上升到0.8A的时候会有一次跳变,电流上升到1A的时候又有一次跳变,电流上升到1A以上再有一次跳变;。

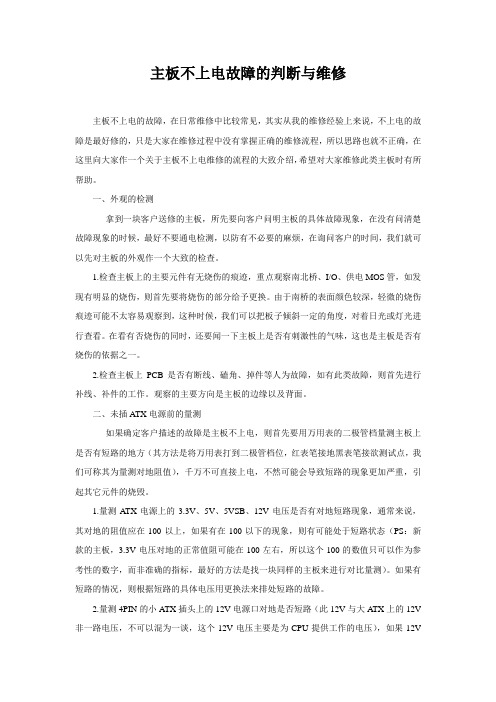

主板不上电故障的判断与维修主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助。

一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。

1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。

如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。

2.量测4PIN的小A TX插头上的12V电源口对地是否短路（此12V与大ATX上的12V 非一路电压，不可以混为一谈，这个12V电压主要是为CPU提供工作的电压），如果12V电压有短路现象，则量测CPU的PWM供电部分的MOS管，看是否有击穿的现象，在实际维修中，多数是上管击穿，我们可以首先量测各相供电的上管的G、S极；D、S极之间的阻值来判断是那一相的上管被击穿，并加以更换，同时需要注意的是，在条件允许的情况下，最好将整个一相的上下管都更换，并且将驱动芯片也一并更换。

GateWay JM30笔记本不触发上电维修过程2011-8-312:21|发布者:ptmanager|查看:47|评论:13|原作者:刘建摘要:机型：GateWay JM30板号：H13VW M/B REV:2.0故障现象：不上电检修过程：拆机，裸板通电，有待机0.01A，按开机键没有任何电流变化，不上电，测得MAX8744有+3.3VO和+5VO输出，再进一步测得开机键有3.3V高电平，EC(I...机型：GateWay JM30板号：H13VW M/B REV:2.0故障现象：不上电检修过程：拆机，裸板通电，有待机0.01A ，按开机键没有任何电流变化，不上电，测得MAX874MAX87444有+3.3V +3.3VO O 和+5VO 输出，再进一步测得开机键有3.33.3V V 高电平，EC(IT8752TE)305610412813714311382供电脚都有3.3V 高电平，再测32.768晶振14脚有波形，BIOS 的1256脚有时分别测的到波形，应该BIOS 和EC 是能通信的，唯一的原因可能就是外围电路引起，再测南桥AG82801IBM 的32.768K 晶振也有波形，到此，基本上开机的条件成立。

由于没有能够找到这个板号的图纸，参照ASUS T53S 电路图，进一步查EC 下列脚位的条件，1、量EC23脚VSUS _ON 肯定是有的，不然没有+3.3VO 和+5VO ，再查75脚SUS_PWRGD 只有1.几V 。

到这里，没有确定是不是问题就在这了，接下2、量136脚AC_IN_OC#为0V ，量140脚BAT1_IN_OC#高电平3.3V ，这部份正常。

接下3、14脚EC_REST#高电平3.3V正常，126脚PM_RSMRST#为低电平0V，不正常，不急再查4、64脚PM_PWRBTN#为低电平0V不正常。

到此问题基本锁定在这两个不正常的脚位，量PM_PWRBTN#的这一路看是不是有外围元件拉低，但在这块板EC边上没量到任何上拉的外接元件，只有一个电阻直连进南桥，量到电阻南桥这端有1.几V，另一端量过是0V，到此没了检修下去的思路了，南桥拉低吗是不可能的，有个1.几V 呀，只好再从第一个不正常的脚位查，先前量到SUS_PWRGD 是1.几V，明显好像偏低了，试着用个镊子从+3.3V短接个高电平到75脚，板子居然上电到了0.65了，再量64脚3.3V高电平也出来了，长按开机键也能断电，但拔下电之后再通电又不能开机了，和以前故障现象一样，这下有思路了，量SUS_PWRGD这一路是从MAX87441427脚直接发出，只有一个电阻上拉到+3.3VO，量这个电阻上拉到+3.3VO这一端却只有1.几V了，原来是这一路断线了，也不管那么多，从+3.3VO大电容处飞根线到上拉电阻这端，再次试机开机关机一切正常，至此修复。

主板不通电的原因及检修主板不通电维修当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU 的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX 对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。

想简单点就，先测试CPU边上的那几个贴片三极管，看看有没有击穿，加电后，没有正常的电压加上。

楼主首先要确定是哪一条供电线短路．对地打一下ATX座个脚的阻值，还有CPU供电的MOS管阻值．大概知道是哪条线路后再拆相关线路的IC，查找短路的地方还有个方法，就是强行上电，看哪个芯片发烫，但是时间不要太长，以免扩大故障～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～主板不通电维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

电脑主板不通电的解决方法电脑主板是电脑的重要组成部分之一，它可以说是电脑的中心控制器，为电脑的各种设备提供电源供给，以及信息传输、处理等功能。

因此，电脑主板不工作或不通电，对于电脑的正常运行会造成严重的影响。

如果出现这种情况，我们就需要采取相应的措施来解决问题。

本文将就电脑主板不通电的解决方法进行详细介绍。

1.检查电源连接电脑主板的电源连接是影响电脑是否能正常工作的重要因素之一。

一旦电源连接出现问题，电脑就无法正常运行。

因此，当电脑主板不通电时，我们首先需要检查一下电源的连接是否牢固，有没有松动或脱落。

如果电源连接有问题，应立即将其插好，以确保电脑能够正常工作。

2.检查电源开关如果电脑主板的电源连接没有问题，却依然无法正常工作，我们就需要检查电源开关是否处于打开状态。

如果开关处于关闭状态，我们应把它打开，然后再试一下电脑能否正常工作。

3.检查内存条电脑主板的内存条也是电脑无法正常工作的原因之一。

当电脑主板无法通电时，我们可以尝试拆卸内存条，然后重新插上，确保内存条插好。

如果内存条损坏，我们也需要及时替换。

4.检查CPUCPU是电脑主板上最重要的元件之一。

如果CPU连接不良或损坏，电脑就无法正常工作。

因此，当电脑无法通电时，我们可以尝试检查一下CPU的连接情况，看看它是否松动或者损坏。

如果CPU损坏，则需要及时更换。

5.更换电源电脑主板无法通电的原因还可能是电源损坏。

当电脑无法通电时，我们可以尝试更换一个好的电源来检查一下。

如果更换电源后电脑正常工作，那么就说明原来的电源有问题。

6.寻求专业帮助如果您在以上几点都检查完毕后仍无法解决问题，那么可能是电脑主板本身出现了问题。

在这种情况下，我们需要寻求专业人士的帮助，以帮助诊断并解决问题。

总结：通过以上几个方面的检查和处理，电脑主板不能通电的问题很有可能能够得到解决。

在检查和修复过程中，我们需要特别注意安全问题，避免对电脑内部造成二次伤害。

如果电脑主板不能通电是由于硬件组件的损坏所造成的，我们应及时更换或修复，以免给我们的电脑带来不必要的损害和危害。

电脑维修技术如何处理主板故障电脑主板作为电脑硬件的核心组件之一，是连接各个硬件设备的重要桥梁。

一旦主板出现故障，将严重影响整个系统的正常运行。

本文将探讨电脑维修技术中处理主板故障的有效方法和步骤。

一、问题诊断在开始处理主板故障之前，首先需要明确故障现象并进行初步的问题诊断。

对于主板故障，常见的现象包括开机无反应、蓝屏、系统死机等。

根据不同的现象，可以判断故障可能出现在主板的不同部分，如电源供电、芯片组、插槽等。

通过对故障现象的观察和记录，有助于确定后续的维修方向。

二、检查电源供电主板故障中最常见的问题之一是电源供电异常。

在处理主板故障时，应该优先检查电源供电情况。

首先检查电源连接线是否松动、插头是否损坏，确保电源正常供电。

如果电源供电正常，则需进一步检查主板上的电源模块、稳压电路等部分是否受损。

三、清理主板及插槽主板上的灰尘和污垢积累可能导致接触不良、短路等问题。

因此，在进行主板维修时，清洁工作十分重要。

首先，使用专业吹气罐清除主板上的灰尘和杂物；其次，使用无纺布蘸取酒精清洁插槽等接触部位；最后，使用专业电子器件清洗剂进行清洁，确保主板表面的无尘状态。

注意，清洗前需要确保电源已经断开，以免发生电流短路。

四、查看电解电容状态电解电容是主板上的易损部件之一，经常会因为老化、温度过高等原因出现故障。

处理主板故障时，应仔细检查电解电容是否出现膨胀、泄漏等异常现象。

如果发现问题电解电容，建议及时更换，以免对主板其他部分造成损害。

五、测试芯片组芯片组是主板上的核心部分，处理主板故障时需重点关注。

在处理主板故障时，可以使用专业的芯片组测试仪器进行测试。

测试时，根据芯片组型号和规格，检查芯片组的工作状态、温度等指标。

如发现芯片组故障，可以尝试进行热风枪重焊或更换芯片组等维修措施。

六、更新BIOS固件BIOS是主板上的固件程序，也是主板故障的一个常见点。

处理主板故障时，可以尝试更新BIOS固件，以修复可能存在的问题。

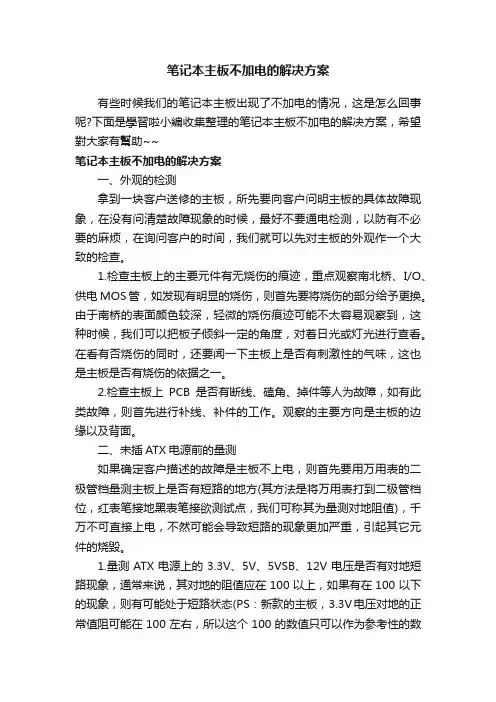

笔记本主板不加电的解决方案有些时候我们的笔记本主板出现了不加电的情况，这是怎么回事呢?下面是學習啦小編收集整理的笔记本主板不加电的解决方案，希望對大家有幫助~~笔记本主板不加电的解决方案一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方(其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值)，千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。

1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态(PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测)。

如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。

2.量测4PIN的小ATX插头上的12V电源口对地是否短路(此12V 与大ATX上的12V非一路电压，不可以混为一谈，这个12V电压主要是为CPU提供工作的电压)，如果12V电压有短路现象，则量测CPU的PWM供电部分的MOS管，看是否有击穿的现象，在实际维修中，多数是上管击穿，我们可以首先量测各相供电的上管的G、S极;D、S极之间的阻值来判断是那一相的上管被击穿，并加以更换，同时需要注意的是，在条件允许的情况下，最好将整个一相的上下管都更换，并且将驱动芯片也一并更换。
