笔记本电脑开机屏亮但没反应笔记本电脑是我们日常工作和学习中不可或缺的工具,然而有时候我们可能会遇到笔记本电脑开机后屏幕亮了,但却没有任何其他反应的问题。
这种情况可能给用户带来困扰,本文将介绍可能导致这种问题发生的原因以及相应的解决方法。
可能原因1.硬件故障:笔记本电脑开机后屏幕亮而没有反应可能是由于硬件故障引起的。
可能是主板、CPU、内存或其他组件出现了问题。
2.电源问题:电源适配器损坏或连接故障可能导致笔记本电脑无法正常开机。
3.操作系统故障:操作系统遭到损坏或有异常也可能导致笔记本电脑开机后没有其他反应。
4.BIOS设置错误:错误的BIOS设置可能阻止笔记本电脑正常启动。
5.驱动问题:部分驱动程序错误安装或失效可能导致开机后屏幕亮但没有其他反应。
6.病毒感染:恶意软件感染可能导致笔记本电脑异常工作,包括开机后没有反应。
解决方法1.检查硬件:首先检查硬件是否完好,可以尝试重新插拔内存条、检查主板和其他组件是否有明显损坏。
2.检查电源适配器:确保电源适配器连接正常,插座是否可用,尝试更换电源适配器。
3.重置操作系统:如果可能是操作系统问题导致的,尝试重置操作系统或进行修复安装。
4.检查BIOS设置:通过进入BIOS界面检查设置是否正确,尝试恢复默认设置。
5.更新驱动程序:检查设备管理器中是否有驱动程序问题,尝试更新驱动程序。
6.杀毒处理:进行全面的杀毒扫描,清除系统中的恶意软件。
如果以上方法无法解决问题,建议寻求专业人员的帮助,避免更严重的损害。
希望本文能对您有所帮助,让您的笔记本电脑尽快恢复正常运行。
笔记本电脑怎么开机启动键没反应
在使用笔记本电脑的过程中,有时候会遇到开机启动键没有反应的情况。
这种
问题可能会让人感到困惑,但是通常可以通过一些简单的方法来解决。
接下来,我们将探讨一些可能导致开机启动键无反应的原因以及相应的解决方案。
1. 电池问题
有时候笔记本电脑开机启动键无反应可能是由于电池出现问题所致。
如果电池
电量过低或者电池出现故障,可能会影响到电脑的正常启动。
解决方法是使用充电器将电脑充电一段时间,然后尝试重新开机。
2. 电源适配器故障
另一个常见的原因是电源适配器故障。
如果电源适配器本身出现问题,可能会
导致笔记本电脑无法正常充电或者启动。
检查电源适配器是否接触良好,尝试更换另一个正常的电源适配器进行测试。
3. 内存问题
内存故障也可能导致开机启动键无反应。
尝试将内存条重新插拔一次,确保内
存条接触良好。
如果问题仍然存在,可以尝试更换新的内存条来排除内存问题。
4. 硬件故障
其他硬件故障,如主板故障、电源按钮故障等,也可能导致开机启动键无反应。
这时建议寻求专业维修人员的帮助,进行详细的硬件检测和维修。
结语
总的来说,笔记本电脑开机启动键无反应可能是由于电池问题、电源适配器故障、内存问题或者其他硬件故障所致。
在遇到这种情况时,我们可以通过一步步排查问题的方式,找到原因并尝试解决。
如果以上方法都无法解决问题,建议及时联系专业人员进行维修,以避免进一步损坏电脑。
希望以上内容对您有所帮助,祝您的笔记本电脑早日恢复正常运行!。
笔记本电脑常见故障维修笔记本电脑的故障大体可以分为以下几类。
不开机故障也叫“不触发”故障。
这种故障不能开启电脑,多数是开机电路出现故障。
开机不亮,也叫“黑屏”故障。
这种故障不能点亮显示器,它是最常见的电脑故障,这种故障一般是主板、CPU、内存或显示部分出现故障,而主板的每一部分均可以造成“黑屏”故障。
死机故障。
这种故障是指用户在使用过程中,经常性的“死机”或“蓝屏”,这可能是硬件的原因也可能是软件的原因。
不能“自举”故障。
这类故障不能引导系统,一般是系统文件或硬盘出现故障,需重装系统或更换硬盘。
液晶显示屏故障一般是高压电路、背光系统和屏出现故障。
1.不开机类故障故障现象:不开机是指笔记本电脑不能加电,即按下开机键,笔记本电脑没有任何开机现象,如电源指示灯和硬盘指示灯不亮,CPU风扇也不转,就如同没有按下开机键一样。
故障原因:不开机故障是由于供电电路出现故障,或者负载有严重短路,也可能是与开机有关的其他电路出现问题。
解决措施:在维修的时候首先要排除短路的情况。
测量时接上可调电源观察空载电流是否过大,判断是否存在短路。
如果电路中存在短路,可以用万用表二极管档,一个表笔接地,另一个表笔接在前面所讲的测试点上;若发现有短路的电路,用断路法找出相应的电子元件,如同一电路中有4个电容和一个稳压二极管并联,我们只能一个一个地取掉,以防止它们相互干扰,取到哪个不短路了说明就是它损坏引起的短路。
这时短路的维修是比较繁琐的,特别是贴片元件焊装的主板,维修十分困难,同时注意在断开电路时不要损坏电路板。
如果电流不大,说明电路没有短路,可以测量关键测试点的电压,判断故障的部位,这种故障相对简单些。
易损元件:与开机相关的元件(虚焊或接触不好造成不开机故障)。
与开机相关的元件。
滤波电容(击穿导致对地短路)。
开机触发相关的电路是指供电电路、隔离电路、待机电路和开机电路等。
在不触发故障中电压调节器的故障占有相当大的比例。
电源输出控制器电流较大,发热量大。

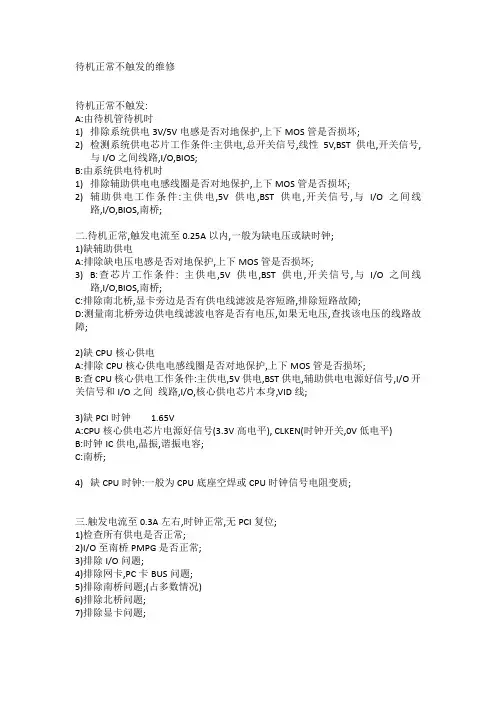

待机正常不触发的维修待机正常不触发:A:由待机管待机时1)排除系统供电3V/5V电感是否对地保护,上下MOS管是否损坏;2)检测系统供电芯片工作条件:主供电,总开关信号,线性5V,BST供电,开关信号,与I/O之间线路,I/O,BIOS;B:由系统供电待机时1)排除辅助供电电感线圈是否对地保护,上下MOS管是否损坏;2)辅助供电工作条件:主供电,5V供电,BST供电,开关信号,与I/O之间线路,I/O,BIOS,南桥;二.待机正常,触发电流至0.25A以内,一般为缺电压或缺时钟;1)缺辅助供电A:排除缺电压电感是否对地保护,上下MOS管是否损坏;3)B:查芯片工作条件: 主供电,5V供电,BST供电,开关信号,与I/O之间线路,I/O,BIOS,南桥;C:排除南北桥,显卡旁边是否有供电线滤波是容短路,排除短路故障;D:测量南北桥旁边供电线滤波电容是否有电压,如果无电压,查找该电压的线路故障;2)缺CPU核心供电A:排除CPU核心供电电感线圈是否对地保护,上下MOS管是否损坏;B:查CPU核心供电工作条件:主供电,5V供电,BST供电,辅助供电电源好信号,I/O开关信号和I/O之间线路,I/O,核心供电芯片本身,VID线;3)缺PCI时钟 1.65VA:CPU核心供电芯片电源好信号(3.3V高电平), CLKEN(时钟开关,0V低电平)B:时钟IC供电,晶振,谐振电容;C:南桥;4)缺CPU时钟:一般为CPU底座空焊或CPU时钟信号电阻变质;三.触发电流至0.3A左右,时钟正常,无PCI复位;1)检查所有供电是否正常;2)I/O至南桥PMPG是否正常;3)排除I/O问题;4)排除网卡,PC卡BUS问题;5)排除南桥问题;(占多数情况)6)排除北桥问题;7)排除显卡问题;四.触发电流至0.4A左右,PCI复位正常,无CPU复位;1)上CPU假负载测CPURST对地阻值(正常为200欧左右)0 北桥1 CPU座空焊,北桥空焊;2)CPU假负载上测CPUPG是否正常;3)排除北桥问题(占多数情况)4)排除南桥问题5)排除网卡,PC卡BUS问题;6)排除I/O问题;7)排除显卡问题;五.触发电流至0.4A左右,无电流跳变,CPU复位正常,上诊断卡跑FF/00,为CPU不工作;1)上假负载测所有AD线对地阻值0北桥1CPU座空焊或北桥空焊2)测PCI总线对地阻值是否正常;3)测BIOS上LPC总线对地阻值对地阻值是否正常;4)排除CPU本身问题;5)确保BIOS资料正确;6)排除北桥问题;7)排除南桥问题;8)排除网卡,PC卡BUS问题;9)排除I/O问题;10)排除显卡问题;六.触发电流至0.8A左右,电流表有一次电流跳变,诊断卡跑28,38,C1,E1为内存不通过;1)排除内存条本身问题;2)测内存阻值卡AD线对地阻值,AMDCPU,AD线通CPU,系统管理总线对地阻值,内存至北桥的信号线上电阻是否变质,上拉电阻是否变质,加焊并清洁内存槽,加焊信号电阻,上拉电阻;3)内存时钟是否正常;4)确保BIOS资料正确;5)排除北桥问题,AMDCPU则要排除CPU座子问题,CPU问题;6)排除南桥问题;7)排除I/O问题(系统管理总线)七.触发电流至1A左右,电流表有两次跳变,诊断卡跑4A,52,DA为显卡不通过;1)确保BIOS资料正确;2)排除显卡问题,一般为虚焊;3)排除显存短路(发烫)4)排除北桥问题;八.触发电流至1A以上,电流有三次以上跳变,诊断卡显示为60,一般可亮机;图:横坐标为T,竖坐标为A,电流上升到0.8A的时候会有一次跳变,电流上升到1A的时候又有一次跳变,电流上升到1A以上再有一次跳变;。

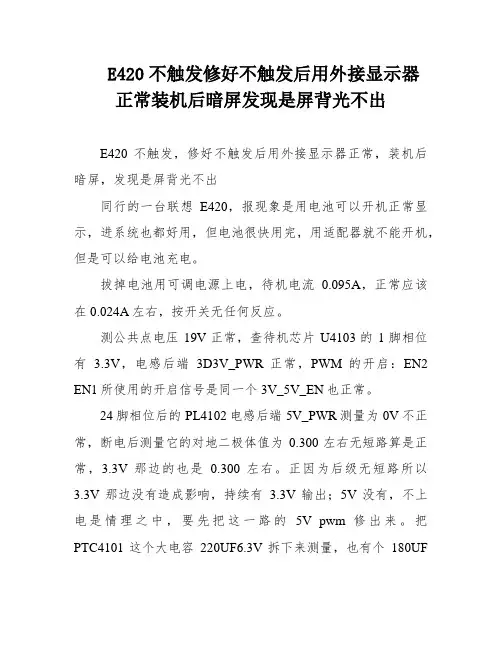

E420不触发修好不触发后用外接显示器正常装机后暗屏发现是屏背光不出E420不触发,修好不触发后用外接显示器正常,装机后暗屏,发现是屏背光不出同行的一台联想E420,报现象是用电池可以开机正常显示,进系统也都好用,但电池很快用完,用适配器就不能开机,但是可以给电池充电。
拔掉电池用可调电源上电,待机电流0.095A,正常应该在0.024A左右,按开关无任何反应。
测公共点电压19V正常,查待机芯片U4103的1脚相位有 3.3V,电感后端3D3V_PWR正常,PWM的开启:EN2 EN1所使用的开启信号是同一个3V_5V_EN也正常。
24脚相位后的PL4102电感后端5V_PWR测量为0V不正常,断电后测量它的对地二极体值为0.300左右无短路算是正常,3.3V那边的也是0.300左右。
正因为后级无短路所以3.3V那边没有造成影响,持续有3.3V输出;5V没有,不上电是情理之中,要先把这一路的5V pwm修出来。
把PTC4101这个大电容220UF6.3V拆下来测量,也有个180UF左右,不过有点不放心就换了一个,上电后居然就出5V了,看来这电容是个通病。
裸板VGA口接上显示器,可调电源显示待机电流0.024A 左右,正常了,运行电流刷刷上去 1.5A左右显示了,高兴地把机子装起来,再按开关试机,一直不显示,按开关又能正常关机,手电照射屏里面有内容,背光有问题。
我维修的过程中一直都小心不可能扩大故障啊,按照同行早前的说法是电池的时候可以进入系统正常使用,说明当时背光没有问题,同行的人格也是可以信赖的不会乱说(虽然我没有看到)。
好吧,从背光开启信号开始查,屏接口LCD1的第5脚是背光开启信号BLON_OUT,测量是0.4V不正常。
BLON_OUT是由。

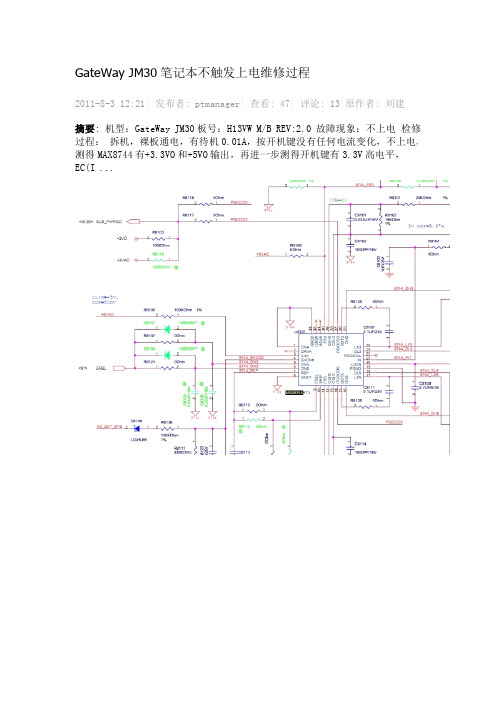

GateWay JM30笔记本不触发上电维修过程2011-8-312:21|发布者:ptmanager|查看:47|评论:13|原作者:刘建摘要:机型:GateWay JM30板号:H13VW M/B REV:2.0故障现象:不上电检修过程:拆机,裸板通电,有待机0.01A,按开机键没有任何电流变化,不上电,测得MAX8744有+3.3VO和+5VO输出,再进一步测得开机键有3.3V高电平,EC(I...机型:GateWay JM30板号:H13VW M/B REV:2.0故障现象:不上电检修过程:拆机,裸板通电,有待机0.01A ,按开机键没有任何电流变化,不上电,测得MAX874MAX87444有+3.3V +3.3VO O 和+5VO 输出,再进一步测得开机键有3.33.3V V 高电平,EC(IT8752TE)305610412813714311382供电脚都有3.3V 高电平,再测32.768晶振14脚有波形,BIOS 的1256脚有时分别测的到波形,应该BIOS 和EC 是能通信的,唯一的原因可能就是外围电路引起,再测南桥AG82801IBM 的32.768K 晶振也有波形,到此,基本上开机的条件成立。
由于没有能够找到这个板号的图纸,参照ASUS T53S 电路图,进一步查EC 下列脚位的条件,1、量EC23脚VSUS _ON 肯定是有的,不然没有+3.3VO 和+5VO ,再查75脚SUS_PWRGD 只有1.几V 。
到这里,没有确定是不是问题就在这了,接下2、量136脚AC_IN_OC#为0V ,量140脚BAT1_IN_OC#高电平3.3V ,这部份正常。
接下3、14脚EC_REST#高电平3.3V正常,126脚PM_RSMRST#为低电平0V,不正常,不急再查4、64脚PM_PWRBTN#为低电平0V不正常。
到此问题基本锁定在这两个不正常的脚位,量PM_PWRBTN#的这一路看是不是有外围元件拉低,但在这块板EC边上没量到任何上拉的外接元件,只有一个电阻直连进南桥,量到电阻南桥这端有1.几V,另一端量过是0V,到此没了检修下去的思路了,南桥拉低吗是不可能的,有个1.几V 呀,只好再从第一个不正常的脚位查,先前量到SUS_PWRGD 是1.几V,明显好像偏低了,试着用个镊子从+3.3V短接个高电平到75脚,板子居然上电到了0.65了,再量64脚3.3V高电平也出来了,长按开机键也能断电,但拔下电之后再通电又不能开机了,和以前故障现象一样,这下有思路了,量SUS_PWRGD这一路是从MAX87441427脚直接发出,只有一个电阻上拉到+3.3VO,量这个电阻上拉到+3.3VO这一端却只有1.几V了,原来是这一路断线了,也不管那么多,从+3.3VO大电容处飞根线到上拉电阻这端,再次试机开机关机一切正常,至此修复。
笔记本电脑无法开机,按电源键无反应问题排查与解决在日常使用中,笔记本电脑无法开机是一个常见问题,当按下电源键时却没有任何反应时,用户往往会感到困惑和焦虑。
这种情况可能由多种原因引起,本文将介绍如何排查和解决笔记本电脑无法开机的问题。
1. 电源适配器和电池检查首先,我们需要确认电源适配器与电池的工作情况。
可以尝试插拔电源适配器,确保电源插座和适配器连接稳固,同时检查电池是否充电正常。
有时候电池老化或损坏也会导致笔记本电脑无法启动。
2. 检查硬件连接其次,需要检查硬件连接是否正常。
可以尝试断开所有外部设备,如打印机、鼠标、键盘等,然后重新启动笔记本电脑。
有时候外部设备故障或连接问题会导致开机失败。
3. BIOS设置问题在排除硬件连接问题后,可以尝试检查BIOS设置。
有时候错误的BIOS设置或更新后的设置会导致电脑无法正常启动。
可以尝试进入BIOS界面,将设置恢复到默认状态,然后重新启动电脑。
4. 检查电源按钮在以上步骤都尝试过后,还无法解决问题的话,可以考虑电源按钮是否损坏。
电源按钮损坏也会导致电脑无法开机。
可以尝试按一下不同位置或角度的电源按钮,看看是否有反应。
5. 内部硬件故障最后,如果以上方法均无效,可能是由于内部硬件故障引起的无法开机问题。
这时候建议联系专业维修人员进行检修,可能需要更换部分硬件或进行维修操作。
笔记本电脑无法开机是一个令人头疼的问题,但通过逐步排查和解决,大部分情况下可以找到解决方案。
希望以上方法能帮助到遇到类似问题的用户,让笔记本电脑恢复正常使用。
笔记本维修案例—MACBOOK A1279绿灯不亮不触发维修实例机器型号:MACBOOK A1279版号:820-2489故障现象:绿灯不亮不触发维修过程:客户送修的苹果笔记本A1279,故障描述为不触发。
亲手接到机器后,接电源绿灯不亮。
快速折机取出主板目检全板有轻微进水现象,主板清洗过后重新上电试机仍然不触发。
第1步,断电量测主板上各大电感对地阻值,均正常无短路情况。
明细如下:公共点,各级供电电感,待机供电电感。
第2步,主板接上稳压电源后,重点检修PP3V42_G3H待机电压,公共点电压。
实测结果为PP3V42_G3H为0V,无电压产生。
第3步,PP3V42_G3H EC待机供电,由U6991 LTC1871 芯片和L6991电感组成。
再次用万用表量测L6991电感上电压也为0V.接下来重点分析U6991 芯片的工作条件:LTC1871为微型PWM控制器,芯片第9脚为VIN供电,外部更名为PPVIN_G3H_P3V42G3H,由电池电压或PPDCIN_G3H供电。
用示万用表测第9脚,电压为0V.第4步,继续向前跟线分析PPVIN_G3H_P3V42G3H供电,适配器接口J6900第1/2 PIN PP18V5_DCIN_FUSE供电,经F6905保险电感后更名为PPDCIN_G3H。
PPDCIN_G3H再经过限流电阻R6905 后更名为PPDCIN_S5_P3V42G3H,最后经D6905 后PPVIN_G3H_P3V42G3H供电提供给U6991芯片第9脚。
实际检修过程如下:示波器量测D6905第1脚上也为0V,向前量测R6905电阻第1脚有18.5V电压。
第5步,主板断电后,量测R6905电阻由47欧变为无穷大了,目检电阻发现表面烧黑。
在料板上折了同阻值电阻后,烙铁开电后快速焊接在主板上,重新上电主板绿灯已亮,同时量测PP3V42_G3H输出OK.但是主板仍然不触发。
第6步,只好参考H5X芯片组标准时序分析主板硬启动过程了。
联想笔记本电脑触摸板没反应怎么处理在日常使用联想笔记本电脑时,可能会遇到触摸板无法正常工作的情况,这给用户带来了不便和困扰。
触摸板无响应可能是由于硬件故障、驱动程序问题、系统设置错误等原因引起的。
以下是一些处理方法:检查触摸板开关在联想笔记本电脑上,通常会有一个可通过快捷键来开启或关闭触摸板的功能。
您可以按下对应的功能键或组合键,例如Fn加F6,来检查触摸板是否被意外关闭。
确保触摸板已经开启。
重新启动电脑有时,电脑系统出现问题可能导致触摸板无法正常工作。
尝试重新启动电脑,看看是否可以解决问题。
重新启动有时可以清除系统中的一些临时故障。
更新触摸板驱动程序触摸板驱动程序是控制触摸板正常工作的重要组件。
如果驱动程序已经过时或损坏,可能会导致触摸板无法响应。
您可以在设备管理器中找到触摸板并尝试更新驱动程序。
另外,您也可以访问联想官方网站下载最新的触摸板驱动程序。
检查触摸板连接有时,触摸板的连接线路可能出现问题,导致触摸板无法正常工作。
您可以打开笔记本底部的盖板,检查触摸板连接是否紧固。
如果发现连接松动或损坏,您可以尝试重新连接或更换连接线。
检查系统设置在Windows系统中,有一些高级设置可以影响触摸板的工作。
您可以前往“控制面板”>“硬件和声音”>“鼠标”中查看触摸板设置。
确保触摸板在系统中被启用,并检查各项设置是否正确。
联系技术支持如果经过上述方法处理后触摸板仍无法正常工作,建议您联系联想官方客服或到当地的售后服务中心寻求帮助。
他们可能会提供更专业的维修建议或解决方案。
在日常使用中,触摸板无响应是一种比较常见的问题,但通常可以通过简单的方法进行解决。
希望以上方法能够帮助您处理联想笔记本电脑触摸板无反应的情况。

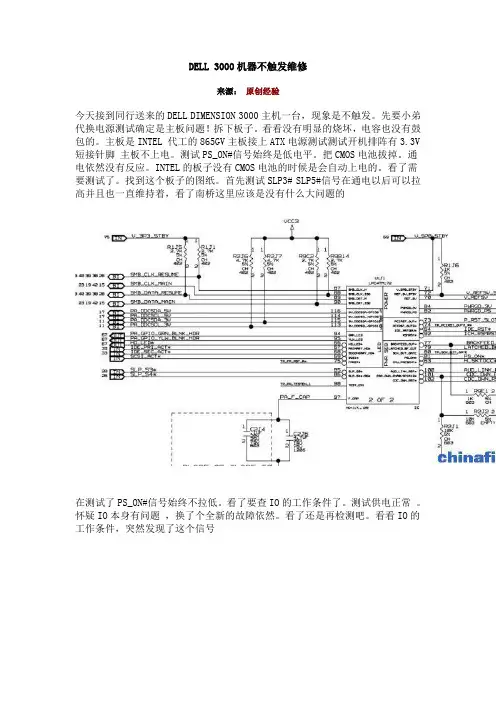

DELL 3000机器不触发维修
来源:原创经验
今天接到同行送来的DELL DIMENSION 3000主机一台,现象是不触发。
先要小弟代换电源测试确定是主板问题!拆下板子。
看看没有明显的烧坏,电容也没有鼓包的。
主板是INTEL 代工的865GV主板接上ATX电源测试测试开机排阵有3.3V 短接针脚主板不上电。
测试PS_ON#信号始终是低电平。
把CMOS电池拔掉。
通电依然没有反应。
INTEL的板子没有CMOS电池的时候是会自动上电的。
看了需要测试了。
找到这个板子的图纸。
首先测试SLP3# SLP5#信号在通电以后可以拉高并且也一直维持着,看了南桥这里应该是没有什么大问题的
在测试了PS_ON#信号始终不拉低。
看了要查IO的工作条件了。
测试供电正常。
怀疑IO本身有问题,换了个全新的故障依然。
看了还是再检测吧。
看看IO的工作条件,突然发现了这个信号
H_SKTOCC#.这个信号是检测CPU是不是插入得,可是我检测的时候一直是插得CPU的啊看来是这个线路的问题了。
遂直接将IO 83PIN的这个信号直接接地。
再上电顺利的跑码亮机啊。
DELL 1318 PP25L 笔记本不触发维修,喜哥拿来的, 客户的二修机, 已经拆散了的, 显卡看样子是搞过了的,还有很多IC有动过的痕迹,,拿起裸板测试,各路供电电感没有发现短路的, 于是插上适配器,按开关, 发现不能触发, 问喜哥要了图纸, 测试L56.L57 电感发现没有+5V_ALWP,+3.3V_ALWP 电压,于是查U73的工作条件, 其22PIN 有19V的PWR_SRC_51120 电压, 再继续查它的线性输出电压,发现19PIN VREG3有+3.3V的+3.3V_RTC_LDO 电压, 然而21PIN VREG5 没有+5V_ALW2 电压, 打这个脚的对地二极体值, 只有0.098左右, 偏低, 这是不对的,在图纸上搜索+5V-ALW2,发现它供给的地方并不多,除了经R533给其自身供电外还去到好几个上拉电阻的,把R533拆了还是低,去到上拉电阻的,它们的阻值都很大的,不用考虑,其中还有一路是直接供给U64的,把U64拆掉后(U64为一个74LVC1G04门电路),U73的21PIN VREG5的阻值上来了,为0。
478多,正常了,再次插电,发现+5V,VREG5 还是没有出来,问喜哥,他说这个是不是还有个EN 开启信号的,,打开TPS51120的PDF查到它的9PIN 为EN5,即是+5V-ALW线性电压的开启脚,,10PIN为+3。
3V-RTC-LDO的开启脚,在图中标示为悬空,未用,所以+3。
3V-RTC-LDO 电压一插电就出来了,而9PIN EN5连接到了51120-EN ,和29PIN 12PIN 的+5V_ALWP,+3.3V_ALWP 的EN 脚直接连在了一起,,查51120-EN 信号,一直为0V低电平,查图纸51120-EN 为ALWON经一电阻R571和THERM-STP#相与得来,按时序ALWON 为EC在按下电源开关后发出的/+5V_ALWP,+3.3V_ALWP 电压开启信号,在按下开关后测这个电压在R571,1端为正常的高电平,而2端却是低电平,于是再查THERM-STP#这信号,发现是去到U16 EMC4001(温度监控芯片)的24PIN SYS-SHDN# 脚,嗯呀,这个脚怎么被(一修锅)搞连锡了呢,清掉连锡,此时51120-EN 终于为高电平了,把R533补上,U64(74LVC1G04)从料板上找来换了一个,到此+5V_ALWP,+3.3V_ALWP 也都出来了,按下电源开关电流一路跑到0。
如何修复电脑触控屏幕无法响应的问题电脑触控屏幕是现代电脑的常见输入设备之一,然而有时我们可能会遇到触控屏幕无法响应的问题。
这给我们的正常使用带来了困扰,同时也影响了工作效率。
下面将介绍一些常见而有效的方法,以帮助您修复电脑触控屏幕无法响应的问题。
第一步:重启电脑有时,触控屏幕无法响应的问题可能是由于临时的系统故障引起的。
在此情况下,第一步应该是重启电脑。
重启后,系统将重新加载并重新初始化触控屏幕驱动程序,有可能解决问题。
第二步:检查触控屏幕连接触控屏幕可能会因为连接问题而无法响应。
请确保触控屏幕与电脑正确连接,无松动或损坏的线缆。
您可以试着重新插拔触控屏幕的连接线,确保连接牢固。
第三步:更新触控屏幕驱动程序触控屏幕的驱动程序是使触控屏幕正常工作的关键。
过时的或有错误的驱动程序可能会导致触控屏幕无法响应。
您可以通过以下步骤更新驱动程序:1. 在Windows操作系统中,右键点击“开始”按钮,并选择“设备管理器”。
2. 在设备管理器中,找到并展开“人体学输入设备”或“显示适配器”类别。
3. 找到触控屏幕驱动程序,并右键点击该驱动程序。
4. 选择“更新驱动程序”选项,并按照提示更新驱动程序。
更新驱动程序后,重启电脑并检查触控屏幕是否能够正常响应。
第四步:校准触控屏幕触控屏幕的不准确校准可能导致无法响应的问题。
在Windows系统中,可以进行触控屏幕的校准操作。
具体步骤如下:1. 在Windows操作系统中,右键点击桌面上的空白区域,并选择“显示设置”选项。
2. 在显示设置界面中,滚动至屏幕底部,找到并点击“高级显示设置”。
3. 在高级显示设置界面中,找到并点击“触控板和触控屏幕校准”。
4. 按照屏幕上的指引,完成触控屏幕的校准操作。
完成校准后,重启电脑,并检查触控屏幕是否恢复正常响应。
第五步:检查触控屏幕硬件问题如果上述方法都未能解决触控屏幕无法响应的问题,那么可能存在触控屏幕硬件故障。
您可以尝试以下方法来检查硬件问题:1. 通过连接另一个外部触控设备(如鼠标或触控笔),检查电脑是否能够正常响应。
常见笔记本电脑故障及简单修复方法现代科技的发展使得我们离不开电脑,而笔记本电脑成为了人们生活和工作中必不可少的工具之一。
然而,随着使用时间的增长,笔记本电脑也会面临各种故障和问题。
本文将介绍一些常见的笔记本电脑故障,并提供一些简单的修复方法。
1. 开机无反应当我们按下开机键,但笔记本电脑没有任何反应时,可能的原因有:电源故障、内存问题或主板故障等。
针对这种情况,我们可以尝试以下修复方法:- 检查电源适配器是否插好,以及是否有电流输出。
- 如果电源适配器正常,试着拔下电池,然后直接用电源适配器启动电脑。
- 如果以上方法都无效,可能是内存问题,可以尝试更换内存条。
2. 蓝屏问题蓝屏问题是笔记本电脑常见的故障之一,会导致系统死机或无法正常启动。
蓝屏问题可能是由于软件错误、硬件冲突或驱动程序问题引起。
解决方法如下:- 如果出现蓝屏后自动重启的情况,可以尝试进入安全模式(按F8或Del键),从而使电脑能够在安全模式下启动并进行故障排除。
- 通过卸载最近安装的软件或驱动程序,可以确定是否是新安装的软件引起的问题。
- 更新或重新安装操作系统或驱动程序,有时可以解决蓝屏问题。
3. 键盘故障键盘是我们输入信息的重要载体,但有时键盘会出现键位失灵或键盘整体无法正常工作的问题。
这里给出一些简单的修复建议:- 清洁键盘。
键盘灰尘或其他杂物可能导致键位失灵,使用喷气罐或软毛刷清理键盘。
- 检查键盘连接线。
有时连接线松动或接触不良会导致键盘故障,确认连接线牢固连接。
- 如果以上方法无效,可以尝试使用外接键盘,如果外接键盘正常工作,则可以确定是笔记本键盘本身的问题。
4. 电池快速耗电电池快速耗电是笔记本电脑常见的问题之一,尤其是用了一段时间的老旧电池。
下面是一些解决方法:- 减少电脑背光亮度,只在必要时调高背光亮度。
- 关闭不必要的后台程序和自动更新功能,以减少系统资源的占用。
- 在不需要使用无线网卡、蓝牙等设备时,尽量关闭它们,以减少功耗。
笔记本无法开机无反应
笔记本电脑在使用过程中,有时会出现无法开机无任何反应的情况,即便插上电源也无法启动。
这种情况可能会给用户带来困扰,下面我们来探讨可能导致笔记本无法开机无反应的原因以及解决方法。
可能原因
1.电源适配器故障:首先需要检查电源适配器是否正常工作,可以尝
试使用其他已经验证好的电源适配器进行测试。
2.电池问题:可能是电池老化或损坏导致无法开机,可以移除电池后
尝试使用电源适配器启动。
3.主板故障:笔记本主板故障也可能导致无法开机无反应的情况,此
时需要联系厂家或技术人员进行修复。
4.硬件连接问题:可能是内部硬件连接松动或脱落,可以尝试重新插
拔内部硬件进行排查。
5.过热保护:过热保护机制可能导致笔记本无法启动,可以清洁散热
器或等笔记本冷却后再尝试开机。
解决方法
1.检查电源适配器:首先确认电源适配器是否连接正常,测试电源适
配器是否正常工作。
2.检查电池:如果是电池问题,可以尝试移除电池后使用电源适配器
进行开机。
3.重启笔记本:尝试长按电源键重启笔记本,有时候可以解决临时性
问题。
4.清洁散热器:如果是因为过热导致无法开机,可以清洁散热器让笔
记本散热效果更好。
5.联系厂家或技术人员:如果以上方法无法解决,建议联系厂家或技
术人员进行进一步诊断和修复。
总的来说,笔记本无法开机无反应可能是由多种原因导致,需要通过逐步排查找到具体原因并采取相应措施进行解决。
希望以上内容对遇到类似问题的用户有所帮助。
以上是关于笔记本无法开启无反应的问题的探讨,希木能帮到你!。
笔记本不触发情况分析一、不待机(这里指没有待机电流),当然也就不触发了:1、电源口有没有虚焊,致使主供电进不来;特别说明HP机圆带芯三针,如中间针无电压,也不待机。
2:测公共点有没有主供电,但这时电流表不一定为000A,没有主供电检修思路:1)保护隔离元件损坏、2)保护隔离电路中MOS管的G极有问题,即在待机电路上或3)、3)充放电管理芯片损坏:如MAX1909、MAX1908、MAX8724、MAX8725、ISL6251、ISL6253、ISL6256、MB39A126、MB39A134、有主供电检修思路:!)保护隔离元件、充放电管理芯片肯定没问题、2)系统供电芯片的工作条件都具备不、3)待机芯片(有时也是开机芯片)4)南桥工作条件二、有待机电流(这里不等于待机正常,待机短路除外),不触发,这时电流也可以为000A,检修思路:。
1、测开机按键有没有3.3V以上高电平,没有3.3V以上高电平检修思路:1)开机小板、插槽虚焊、开机键坏、2)与保护隔离电路断线3)系统供电芯片没有工作,3.3V 5V没有正常输出、有3.3V以上高电平检修思路:1)系统供电芯片的工作条件都具备不、2)待机芯片(有时也是开机芯片)、3)充放电管理芯片损坏:如MAX1909、MAX1908、MAX8724、MAX8725、ISL6251、ISL6253、ISL6256、MB39A126、MB39A134、4)BIOS坏或BIOS程序坏(DELL、ASUS、方正、神州、山寨本)都有这情况、5)南桥。
三待机正常,还不触发:(这种情况比较难修一点)1)待机芯片(有时也是开机芯片)2)南桥、3)BIOS坏或BIOS程序坏(DELL、ASUS、方正、神州、山寨本)都有这情况4)北桥或显卡问题(这种情况较少)、不妥之处还请批评指正,如哪位朋友还有什么高见,也请随贴发表,大家共同进步嘛。
本文以上阐述均是按照检测先后顺序来的,且都是首次维修的机子。
主板不触发的维修技巧
主板一旦出现不触发的情况,可能对电脑造成不小的损害,更严重的情况可能会导致电脑无法正常使用,这时就需要进行维修。
怎样才能维修好不触发的主板呢?下面分步骤来阐述一下。
1.排除电源问题
首先要排除电源问题。
检查一下电源是否有电,电源线是否接好。
使用万用表将电源端口上、下接触端口测量一下电压,看看电压是否正常。
如果电源问题解决了,那么主板也许就会恢复。
2.排除内存条问题
内存条也是引起主板不触发的一个常见问题。
检查一下内存条是否插好,如果确定插好,可以拔出内存条进行清理。
拿出内存条,使用橡皮擦擦拭一下金手指,再插回到插槽里,看看是否可以成功启动。
3.检查显卡能否正确识别
如果排除了电源和内存条的问题还是不能解决,那么就要看看显卡能否被主板正确识别了。
使用另一张显卡代替原显卡,看看是否能正常运行。
如果可以正常运行,就说明原来的显卡有问题,需要更换。
4.检查CPU
如果以上维修步骤都无效,那么就要检查一下CPU。
拆下CPU,看看针脚是否有弯曲或变形的情况,如果有,则需要更换新的CPU。
如果针脚
没问题,在主板上面检查CPU插口,是否有故障或是有灰尘或油脂污染,应该进行清洁。
维修不触发的主板并不是一件容易的事情,需要耐心和技巧。
以上几个步骤可以帮助我们逐一排除故障,最终找到问题所在,解决问题。
如果以上步骤均已检查过后,主板仍然不触发,则需要寻找专业的电脑维修人员进行维修。
计算机芯片级维修实训系列之笔记本维修思路及故障案例一笔记本维修思路:不开机,不加电、灯不亮、1、无3V5V:后级MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7:3V5V管坏3、南桥4、能待机:刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V:把Bios电池拨下,短路两个引脚1-3秒9、单插适配器不开机,用电池可以开机:电源适配器插入口脱焊10、sonynotbook 公共点电容短路.11、bios空焊引起不触发.12、电源、电源接口、保险、短路、断路、电容、场管、电阻、BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短.二、能开机,灯亮不显示1、外接有显示:屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏.c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A:1.8V/2.5V电压的供电芯片虚焊.F、硬盘,电源等指示灯均正常指示,Bios资料有问题G、触发后电流只有0.36A:南桥短路、电源管理IC、H、诊断卡跑4A:显卡空焊,重作显卡后OKF、跑2E内存:Bios资料有问题、DELL D800,D600,很有可能是南桥不良而引起的3、报警:内存及槽、显卡三、白屏、花屏:屏线接口、屏线、屏、显卡四、串口不能用:串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机.1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电:系统、北桥、南桥、内存、CPU6、散热不好7、0.01A,触发后上电到0.4A后马上掉电:拖内存槽的锡后,故障排除8、开机后不规则死机:更换南桥后OK9、联想E200l开机,出现图标后死机.:将Bios芯片更换10、CPU座空焊.11、屏供电保险损坏.七、暗屏、亮一下暗屏1、高压条2、灯管3、屏线4、主板到屏上的保险5、屏坏八、报错1、8611健盘接口虚焊2、报161,163错CMOS电池3、0188错误:解密4、192报错:风扇5、SONY PCG-661N本本开机后出现PCI中断报错:清空ST2402W芯片里的资料九、网卡无联接网卡接口、网卡蕊片H0022和DA82562ET.十、灯亮一下就灭3421跟34101632进水,清洁后工作正常.十一、不稳定(有时可以开机,有时不行)是时显时不显1、换内存时钟2、焊北桥和显卡3、ADP34214、cpu 未装好5、现PCMCIA卡下面的黑胶布撕掉之后,才发现开机芯片在那里.呵呵.PC87591L芯片.更换之后开机正常.6、PMH4氧化十二、不认硬盘1、硬盘2、硬盘接口3、拖锡硬盘数据线与主板接口座处4、光硬同时认不到:南桥十三、不认光驱1、刷BIOS2、南桥虚焊十四、短路1、ADP3421跟两个ADP3415都有损坏.CPU供电高端场管更换掉.16V电压一高端场管更换掉.DC IN处的保险烧断.十五、蓝屏、重起1、XP系统2、内存条问题3、显卡4、显存5、北桥十六、不能进CMOS和系统1、清CMOS2、COMPAQ X1000无法进入系统:更换硬盘OK十七、背光出现闪动:互换一块高压板故障排除十八、不认网卡:1、网卡芯片损坏2、network card 3.3V and 2.5V voltagethree\三极管audion十九、外接显示正常:保险、屏线接口、屏线、高压条、灯管、屏二十、在移动时死机显卡、南北桥、屏线松二十一、能开机时蓝屏,有时元显示.1、北桥虚焊2、二十二、有主复位、无CPU复位南桥损坏,I/O空焊,bios资料坏二十三、不过内存1、显卡2、内存3、内存槽4、供电5、时钟6、北桥7、南桥8、cpu9、bios10、排阻二十四、南北桥损坏的判断方法南桥的判断:1、测USB的AD线2、量CPU到SB的控制线3、3M短路(5M短为显卡)4、1、MAX1632 MAX1630 MAX1633 MAX1635 MAX1902可以互换2、MAX1321 MAX1634 MAX1901 MAX1904可以互换3、MAX1999 MAX1997可以互换4、SI786 SB3052P MAX786 可以互换5、有些老板子上的MAX786 MAX785这两个是绝对不能互换的.希望大家能记住. MAX1632待机时和开机后各引脚的测量办法此电压以IBM机器的16V适配器的电压为例,但只要采用1632基本都是通用的.待机时:1、测16V是否到了1632的22脚.其外围的高端驱动管的D极也要有16V.2、测21脚有没有5V的待机电压.3当21脚有5V后.1632的25 18脚也有5V4、1632的9脚必须要有2.5V的基准电压.开机后:1、当加电后,28 23 7脚要有高电平.2、芯片的27 24 16 19要有脉冲信号.要用示波器来测.3、1632的11脚要有PG信号.也就是复位信号.也是5V.4、以上条件具备后.1632外围的两个供电电感要有3.3V和5V两组电压.技巧:1\于是从板上面找可以驱动高压条3.3V-5V之间的电压.在主供电上面接一个电阻之后再于开关信号接入之后测试.OK2\在三极管控制级挑起来.把它直接与地接起来.这之后,3.3V电压有了.同时2.5V电压也有了.3\sony 把主板拆下来.先清楚一翻后,把CMOS电池去掉后短接一下.把CPU.内存,电视卡拆一来清洗一翻后不插内容临时装好.开机后跑C1.呵呵.应该OK了.4\将其中的保险,主控芯片.两个场管,一个高压线圈全部都更换后.故障排除5\仔细观察开机芯片部分.看到联想电源管理芯片上面的电源开关引脚电压不正常.顺着向下跑电路,发现这一点与板下面的接接阻值偏大.在板上点的地方有细微的腐蚀变黑,联线后阻值OK.但测试时还是不行.继续在周围找,又找到两个不明显的腐蚀点.继续飞线后测试.机器OK.笔记本电脑故障应急速查笔记本电脑在使用的过程中,难免会出现各种故障。

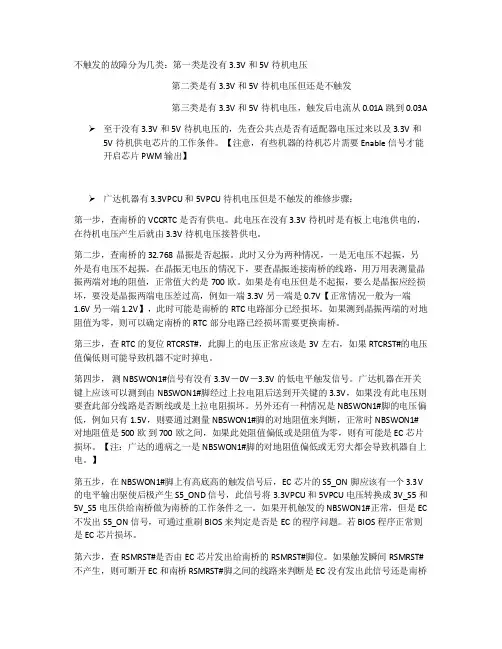

不触发的故障分为几类:第一类是没有3.3V和5V待机电压
第二类是有3.3V和5V待机电压但还是不触发
第三类是有3.3V和5V待机电压,触发后电流从0.01A跳到0.03A
至于没有3.3V和5V待机电压的,先查公共点是否有适配器电压过来以及3.3V和5V待机供电芯片的工作条件。
【注意,有些机器的待机芯片需要Enable信号才能开启芯片PWM输出】
广达机器有3.3VPCU和5VPCU待机电压但是不触发的维修步骤:
第一步,查南桥的VCCRTC是否有供电。
此电压在没有3.3V待机时是有板上电池供电的,在待机电压产生后就由3.3V待机电压接替供电。
第二步,查南桥的32.768晶振是否起振。
此时又分为两种情况,一是无电压不起振,另
外是有电压不起振。
在晶振无电压的情况下,要查晶振连接南桥的线路,用万用表测量晶振两端对地的阻值,正常值大约是700欧。
如果是有电压但是不起振,要么是晶振应经损坏,要没是晶振两端电压差过高,例如一端3.3V另一端是0.7V【正常情况一般为一端
1.6V另一端1.2V】,此时可能是南桥的RTC电路部分已经损坏。
如果测到晶振两端的对地阻值为零,则可以确定南桥的RTC部分电路已经损坏需要更换南桥。
第三步,查RTC的复位RTCRST#,此脚上的电压正常应该是3V左右,如果RTCRST#的电压值偏低则可能导致机器不定时掉电。
第四步,测NBSWON1#信号有没有3.3V-0V-3.3V的低电平触发信号。
广达机器在开关键上应该可以测到由NBSWON1#脚经过上拉电阻后送到开关键的3.3V,如果没有此电压则要查此部分线路是否断线或是上拉电阻损坏。
另外还有一种情况是NBSWON1#脚的电压偏低,例如只有1.5V,则要通过测量NBSWON1#脚的对地阻值来判断,正常时NBSWON1#
对地阻值是500欧到700欧之间,如果此处阻值偏低或是阻值为零,则有可能是EC芯片损坏。
【注:广达的通病之一是NBSWON1#脚的对地阻值偏低或无穷大都会导致机器自上电。
】
第五步,在NBSWON1#脚上有高底高的触发信号后,EC芯片的S5_ON脚应该有一个3.3V 的电平输出驱使后极产生S5_OND信号,此信号将3.3VPCU和5VPCU电压转换成3V_S5和5V_S5电压供给南桥做为南桥的工作条件之一。
如果开机触发的NBSWON1#正常,但是EC 不发出S5_ON信号,可通过重刷BIOS来判定是否是EC的程序问题。
若BIOS程序正常则是EC芯片损坏。
第六步,查RSMRST#是否由EC芯片发出给南桥的RSMRST#脚位。
如果触发瞬间RSMRST#不产生,则可断开EC和南桥RSMRST#脚之间的线路来判断是EC没有发出此信号还是南桥
把此信号拉低了。
如果EC已经发出了RSMRST#信号,可以判断EC应经工作正常,因该是南桥拉低了此信号,此时测量南桥脚位的对地阻值可判定南桥是否损坏。
若EC没有发出RSMRST#信号,可判定EC芯片损坏或是BIOS程序损坏。
第七步,如果RSMRST#能正常产生并送至南桥,接再来查DNBSWON#信号是否形成高低
高的触发信号并输出到南桥。
若NBSWON1#能顺利产生但是SNBSWON#没有出来,则要查EC的几个前置工作条件,1:ACIN是否产生,正常值是3.3V。
2:休眠开关信号LID_EC是
否是开盖状态的3.3V而不是盒盖情况下的0V。
3:BL/C#信号是否保持在低电平,此信号
若为高电平3.3V时,EC认为电池电量过低,出于保护电池避免过放电的情况,EC会强制
机器不上电。
故此,正常触发时,BL/C信号应该是保持在0V,也就是充电状态。
第八步,若DNBSWON#信号正常产生,则继续查南桥中的SLP_S5#,SLP_S4#和SLP_S3#信
号是否发出3.3V的高电平控制信号并输出给EC。
如果SLP_*#信号不产生时可以通过开路
南桥和EC这些信号通路中的电阻来判断哪一端出了问题。
如果南桥没有发出这些信号,
而南桥RTC部分的各个工作条件RTC的电压,时钟【注:在测RTC时钟时,可以测SUSCLK脚位上在触发后有没有32.768的脉冲方波】,复位都满足的时候,就可以判定南
桥损坏,需要更换南桥。
如果SLP_*#信号在南桥端正常产生,而EC端拉低了一路或几路信号,则是EC损坏。
第九步,如果SLP_*#在EC端都正常,测EC是否有SUSON的S3电压开启信号,MAINON
的S0电压开启信号以及VRON的CPU核心电压开启信号。
如果没有这些信号或缺少其中
一个信号,则认为EC损坏或BIOS程序坏。
另外一种情况是,某个开启信号电压偏低,有
可能是后级电源管理芯片的输入脚拉低了此开启信号【注:IBM的机器此种情况偏多】,
可通过逐路开路后级电源管理芯片的输入脚来判断到底是哪个芯片导致的故障。
仁宝机器有3.3V和5V待机电压但不触发的维修步骤:
【注:仁宝机器的待机电压命名为3.3VALW和5VALW。
此两个电压是直接供给南桥的,
只有少部分的仁宝机器与广达一样将这两个待机电压转换后才供给南桥。
】
第一步,查3.3VALW和5VALW是否产生并供到南桥。
注意一定要测到南桥端的供电脚位。
第二步,查南桥RTC电路部分的供电,时钟和复位。
第三步,查3VALW是否供到EC,然后查EC的待机工作条件是否正常
第四步,EC待机工作条件正常的情况下,查3VALW是否供至BIOS芯片,然后查EC和BIOS之间是否有数据交换。
【注意:仁宝机器的BIOS的数据交换用示波器测试时,在刚
通电的前几秒波形是满幅的,过了这几秒后波形就是前一半是3.3V的平线,后面接数据
交换的波形】
第五步,EC在与BIOS交换数据并配置各GPIO脚位正常后,查是否有EC_RSMRST#信号到
南桥的RSMRST#脚位。
第六步,当RSMRST#脚位的高电平正常后,再查EC的ON/OFF#脚位。
此信号在插入适配
器但没有按开关键的时候应该是17V左右。
在按下开关键也即开关键上电压从17V变为
0V并松开按键后,此脚位的电压应该回升至3.3V.在EC接到ON/OFF#脚位上的17V-0V-3.3V的跳变信号后会发出一个持续高电平的EC_ON信号,此信号会驱动后级的场管把
51_ON#高电压接地。
第七步,查EC在接到正常的ON/OFF#信号后是否输出PBTN_OUT#到南桥的PBTN_OUT#脚。
如果EC没有此信号输出则要检测EC的触发条件,3.3V的ACIN和3.3V的LID_SW#信号是
否正常。
第八步,在南桥接到PBTN_OUT#信号后,查南桥是否有各路SLP_*信号输出。
第九步,查EC是否收到各路SLP_*信号,而且在收到信号后是否发出3.3V的各路电压开
启信号,SYSON,SUSP#和CPUVRON。
如果EC收到正常的SLP_*信号后,但不发出各路电
压开启信号,可以判定为EC损坏或BIOS程序坏。
【注意:仁宝的机器没有设计电压广达
的HWPG这样的电压检测电路,也就是说仁宝的机器在缺少一路或几路供电电压的情况下
是不掉电的。
】
对于有待机电压机器触发上电以后电流从0.01A跳到0.03A然后不动了情况,就是典型的EC芯片RSMRST#没有出来的故障。
因为在开机的瞬间EC开启了3V_S5和
5V_S5做为南桥的工作条件,所以电流会大一点点,但是RSMRST#信号没有出来,
南桥因缺工作条件而不工作,故此,整机上看是触发后电流从待机的0.01A上升到
0.02A或是0.03A后就不动了。
