混凝土墙柱上预埋线盒施工标准做法

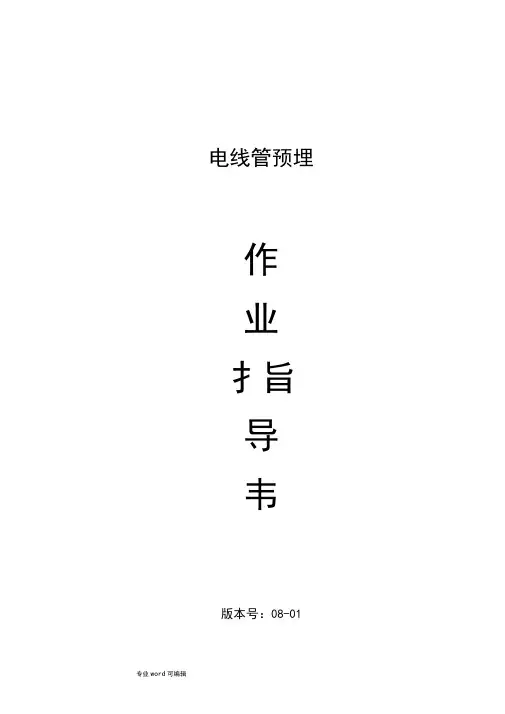

电线管预埋版本号： 08-01电线管预埋作业指导书一、工作内容接线盒预制、丈量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．资料准备：施工前应付每一层所需的各样资料、预制件依据施工详图进行统计，成立统计表，便于资料供给和推行限额领用。

1． 1．现浇砼构造内预埋应采纳中型以上的阻燃性PVC 导管。

要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC 管。

1． 2．导管、接线盒、接头套管、锁母、胶水等宜采纳同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用处所的钢筋与模板距离相般配。

接头套管和锁母的内径应与导管的外径配合密切。

1． 3．管材及其配件在进场应进行检查。

PVC管实测其壁厚应平均，无变形随和泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。

接线盒应光洁平整，开空齐备。

管材和接线盒应有清楚的生产商名称和商标、规格型号、履行标准号。

1． 4．其余资料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3． 1．土建的构造体是水电设施和管线安装的基础，施工以前应认真查对透辟理解土建构造和建筑图的尺寸关系，若有不清楚的地方或发现问题应实时请土建解决。

3． 2．施工以前技术人员应全盘问虑土建、水电设施各系统，绘制有各样电气接线盒正确立位尺寸的施工详图。

4．基本操作工艺：作业班组进场后，应付其进行技术交底，使其娴熟掌握 PVC 管的基本操作工艺。

4． 1． PVC 管的切断配管前应依据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。

无论是用哪一种方法，都应当全部到底，禁止用手往返折断。

切口应垂直，切口的毛刺应顺手清理洁净。

4． 2． PVC 管的弯制PVC 管的柔韧性很好，在常温下即可用弯簧来直接曲折，较为简易易行。

电线管预埋版本号：08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。

1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。

要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。

1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。

接头套管和锁母的内径应与导管的外径配合紧密。

1．3．管材及其配件在进场应进行检查。

PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。

接线盒应光洁平整，开空齐全。

管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。

3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。

4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。

4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。

不论是用哪种方法，都应该一切到底，禁止用手来回折断。

切口应垂直，切口的毛刺应随手清理干净。

4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。

将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。

电线管预埋版本号：08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。

1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。

要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。

1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。

接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。

接头套管和锁母的内径应与导管的外径配合紧密。

1．3．管材及其配件在进场应进行检查。

PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。

接线盒应光洁平整，开空齐全。

管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。

1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。

3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。

4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。

4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。

切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。

不论是用哪种方法，都应该一切到底，禁止用手来回折断。

切口应垂直，切口的毛刺应随手清理干净。

4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。

将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。

混凝土板、墙预埋线管盒预留预埋质量工艺标准手册！1、暗配的电线管路直沿最近的路线敷设，并应减少弯曲；煨弯应按要求进行操作其弯曲半径应大于6D（D管子直径）。

埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。

2、具体做法是: a穿梁底板线管采用带耳直接头或直接头钉铁钉固定，在需要引下的梁内位置钉好带耳直接头 ,把管头插入直接头中,并连接牢固紧密。

等到土建拆模后按照固定的钉子并将管路引下。

b对于从顶板中间向下引的管路,在需要引下的位置预埋一块100×100×50mm的泡沫板,泡沫板要紧贴模板固定,把管头插入泡沫板中,并连接牢固紧密。

等到土建拆模后,挖开泡沫板将线管引下。

既避免模板的损坏,又可以保证引下位置的准确。

注意管口必须封堵严密,可以采用管堵封堵。

3、现浇顶板内敷设的管路首先应该截取长度适当的线管,把线管一端与盒接头连接,并将盒接头与灯头盒固定,然后连接另一端，连接后把线管与钢筋绑扎固定。

线管垂直或水平敷设时，线管每隔1m处用镀锌铁丝绑扎牢固，在弯曲部位以圆弧中心点距两端300mm处各加一个固定点，距直接头中心点两边不大于0.2m，线盒接管处两边绑扎距线盒边缘处不大于300mm。

4、进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管，埋设深度与砖墙砌体表面的距离不小于15～20mm；线管排列整齐、间距均匀（管与管之间间距≥10mm）、安装牢固；在距配电箱底壳150～200mm范围内设管卡，中间直线段管卡间的最大距离≤600mm；配管安装固定完成后，线槽部分做甩浆处理然后使用细石子素混凝土找补平整，然后挂钢丝网，钢丝网于线槽两边≥100mm。

管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。

铁制箱、盒严禁用电气焊开孔。

两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。

管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。

电气管路的预埋方案1）在结构施工时，电气应密切配合土建及其它工种做好各种管路的敷设，根据暗配电箱的外型尺寸，先预留洞口后注箱。

暗开关、插座、灯头盒随配管一次性到位固定牢固。

管路、箱、盒及孔、洞、沟槽预埋预留时注意加强检查，绝不能有遗漏，浇筑混凝土时应设专人看护。

暗开关、插座盒固定时，要按照墙体的混凝土保护层及墙面做法，然后用2根ф8的钢筋，在线盒的上、下侧水平固定。

钢筋两端绑扎在结构钢筋上，根据保护层的厚度，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞。

2）现浇混凝土柱、墙上的接线盒内施工方法。

在土建绑完墙体双层钢筋后，根据土建1m水平线，按图纸加上地面厚度，弹线定位，定出暗配箱、暗开关、插座盒的位置、标高，考虑保护层的厚度及墙面做法。

然后敷设管路，从配电箱至开关、插座、灯位，然后反管路按1m一个固定点绑牢。

3）现浇混凝土楼板内，管路敷设主要方法。

待土建支完混凝土模板，土建绑底层钢筋后，根据图纸灯位房间四周墙的厚度，测灯位弹十字线，固定灯头盒，灯头盒用锯末掺泥封堵，配管时先连接好与墙相连管子，再连接一段与盒相连的管子，管与盒连接采用锁母连接。

4）管口不能出现斜口，管与管采用通丝管箍连接。

管子进入箱盒时，丝扣的长度在15mm左右，锁紧跟母后，丝扣外漏2～3扣为宜。

5）管子敷设连接紧密,管口光滑、护口齐全，严禁熔焊连接。

穿过设备基础处加套保护管，加套的保护管在隐蔽工程记录中标示正确。

6）线路进入电气设备和器具的管口位置要正确，补偿装置应平整、管口光滑、护口牢固，与管子连接可靠，盒（箱）内清洁无杂物。

7）按照电气图纸对照土建留洞图、设备基础图查看留洞、设备基础的位置和尺寸，对土建预留洞口及设备基础进行位置、尺寸核对和检查。

在土建支设设备基础模板时，电气专业应检查设备基础的预留位置、尺寸和模板的牢固情况。

如果土建预留不符合设备专业要求，应及时向项目部提出并协调。

8）电线管路敷设至设备基础时，应对照土建图纸及设备基础线进行敷设。

都匀市小围寨综合农贸市场预留预埋施工方案目录一、工程概况 0二、编制依据 (1)三、施工准备 (2)➢主要施工机具 (2)➢施工准备阶段的质量管理 (2)➢施工部署及劳动力安排 (2)四、预留预埋施工工艺及作业条件 (3)➢概述 (3)➢作业条件 (3)➢防水套管制作工艺 (4)➢电气管线预埋 (7)➢人防区预留预埋 (10)➢结构孔洞预留 (20)五、质量保证措施 (11)➢保证项目 (11)➢主要通病及防治方法 (12)六、安全与文明施工 (13)七、预留预埋各单体洞口附图 (24)预留预埋施工方案一、工程概况本工程都匀市小围寨综合农贸市场项目建设用地位于都匀市剑江南路东侧海新花园旁，本次设计为都匀市小围寨综合农贸市场。

本工程总建筑面积为30975。

83m2,其中地上建筑面积：24436.61m2，地下面积：6539.22m2。

建筑层数、高度:地下1层；地上6层，建筑高度23.60M.建筑结构形式为框架结构，设计使用年限为50年，本工程属于公共建筑，抗震设防烈度6度以下，抗震设防类别:丙类。

、建筑分类为多层民用建筑；其耐火等级为地上二级,地下一级。

本工程人防异地设置.本建筑物按Ⅰ级防水等级设计,防水层及保温材料的合理使用年限不得少于20年，合理使用年限为50年.本工程机电安装工程主要由给排水工程、强电工程、智能化工程、通风空调工程、消防工程等组成。

1、给排水工程:主要包括生活冷水给水系统、生活热水系统、污废水系统（含压力排水）、雨水系统、人防给排水系统等。

2、强电工程:主要包括高低压配电系统、电力配电系统、照明配电系统、防雷及接地系统、人防电气等。

3、智能化工程：主要包括智能化集成系统、公共安全系统、建筑设备管理系统，综合布线系统、有线电视系统、信息引导与发布系统、信息化应用(一卡通）系统等。

4、通风空调工程：主要包括中央空调系统、通风系统、防排烟系统等.二、编制依据1、《建筑工程施工质量验收统一标准》GB50303-20132、《建筑工程质量检验评定统一标准》GB50300-20133、《建筑电气工程施工质量验收规范》GB50303—20024、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20025、《通风与空调工程施工质量验收规范》GB50243—20026、《智能建筑工程质量验收规范》GB50339—20137、《综合布线系统工程验收规范》GB/T50312—20078、都匀市小围寨综合农贸市场项目施工图三、施工准备套丝板、管钳、手锯、手锤、活动扳手、捻口凿、大锤。
