变配电设备安全设施配置

附件1国家电网公司常用安全标志及设置规范一、安全标志1. 变电部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟设备区入口、主控制室、继电器室、通信室、自动装置室、变压器室、配电装置室、电缆夹层、隧道入口、危险品存放点等处。

1-2 禁止烟火主控制室、继电器室、蓄电池室、通信室、自动装置室、变压器室、配电装置室、检修、试验工作场所、电缆夹层、隧道入口、危险品存放点等处。

1-3 禁止用水灭火变压器室、配电装置室、继电器室、通信室、自动装置室等处（有隔离油源设施的室内油浸设备除外）。

1-4 禁止跨越不允许跨越的深坑（沟）等危险场所、安全遮栏等处。

1-5 禁止攀登不允许攀爬的危险地点，如有坍塌危险的建筑物、构筑物等处。

—4—1-6 禁止停留对人员有直接危害的场所，如高处作业现场、吊装作业现场等处。

1-7 未经许可不得入内易造成事故或对人员有伤害的场所的入口处，如高压设备室入口、消防泵室、雨淋阀室等处。

1-8 禁止通行有危险的作业区域，如起重、爆破现场，道路施工工地的入口等处。

1-9 禁止堆放消防器材存放处、消防通道、逃生通道及变电站主通道、安全通道等处。

1-10禁止穿化纤服装设备区入口、电气检修试验、焊接及有易燃易爆物质的场所等处。

1-11 禁止使用无线通信继电器室、自动装置室等处。

1-12 禁止合闸有人工作一经合闸即可送电到施工设备的断路器（开关）和隔离开关（刀闸）操作把手上等处。

—5—1-13 禁止合闸线路有人工作线路断路器（开关）和隔离开关（刀闸）把手上。

1-14 禁止分闸接地刀闸与检修设备之间的断路器（开关）操作把手上。

1-15禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。

表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-1 注意安全易造成人员伤害的场所及设备等处。

2-2 注意通风SF6 装置室、蓄电池室、电缆夹层、电缆隧道入口等处。

变、配电站组成和一般安全要求一、变电站的组成变电站是将高电压输电线路的电能，通过变压器等设备降压、分配和传送到用户终端的设施。

它主要由以下几个部分组成：1. 输电线路：电能从高压输电线路输入到变电站，输电线路包括主干线、支线和辅助线。

2. 变压器：变压器是变电站的核心设备，用于将高压电能转变为低压电能，以满足不同场合的用电需求。

3. 开关设备：变电站中的开关设备用于控制、保护和分配电能，包括断路器、负荷开关、接地开关等。

4. 保护设备：为保证变电站及电力系统的安全稳定运行，需要安装各种保护设备，如继电保护、仪表、报警装置等。

5. 辅助设备：变电站还需要安装一些辅助设备，如控制系统、通信系统、消防系统等，以便于实时监测和控制电力设备的运行状态。

二、配电站的组成配电站是将变电站的电能进一步降压、分配和传送到用户终端的设施。

它主要由以下几个部分组成：1. 变压器：在配电站中，变压器用于将来自变电站的高压电能再次降压为适合用户终端使用的低压电能。

2. 开关设备：配电站中的开关设备用于控制、保护和分配低压电能，包括断路器、负荷开关、接地开关等。

3. 配电线路：配电站通过配电线路将低压电能传送到用户终端，配电线路包括主干线、支线和分支线。

4. 仪表与计量：为了对用户电能进行计量和管理，配电站需要安装电能仪表和计量设备。

5. 辅助设备：配电站还需要安装一些辅助设备，如控制系统、通信系统、消防系统等，以便于实时监测和控制电力设备的运行状态。

三、一般安全要求变电站和配电站是电力系统的重要组成部分，安全是其建设和运行的重要前提。

一般安全要求包括以下几个方面：1. 设备的安全性：变电站和配电站的设备应符合相关标准和规范，具备良好的绝缘性能、耐压性能和耐久性能，能够在各种环境条件下稳定运行。

2. 设备的可靠性：变电站和配电站的设备应具备良好的可靠性，能够在长时间的运行中正常工作，不发生故障和事故，并能及时发现和处理潜在的问题。

变配电室安全管理规范（配电室的安全管理）企业配电室是需要加强安全管理的位置，下图是一个整体解决方案示意图：附配电间安全管理上墙看板配电间应配置的安全用品：安全警示标识、地面划线、火灾报警系统、灭火器（一般用CO2的，变压器处使用干粉的）、挡鼠板、绝缘垫、绝缘手套、绝缘靴、防护头盔、高低压摇表、验电器、绝缘拉杆等，其中后几项防护、安全用品一般可以集中配置在值班室内，由操作人员携带或穿戴前往配电室进行专业操作。

配电房安全管理制度1、配电房应做好防雷、防雨、防火、防小动物等“四防”工作，注意随手关闭好门窗,经常查看防护网、密封条防护情况。

2、配电房应配齐配全消防器材和绝缘用具，摆放整齐，定期进行检查，保持有效完好；管理人员能熟练使用消防器材。

3、配电设备的操作应由专业人员严格按照操作规程单独进行，其他在场人员只作监护，不得插手；严禁两人同时操作,以免发生意外。

4、配电房内严禁吸烟，严禁将易燃易爆危险物品带进配电房。

5.检修人员或其他人员需要进入配电房，必须经管理人员同意后，方可进入。

6、管理人员应经常检查设施、设备运行情况，发现隐患，安排专业人员及时进行处理,确保正常安全供电。

7、管理人员应保持配电房地面、窗台及设备外表清洁无尘。

配电房安全操作规程2、低压设备带电工作时，应设专人监护。

工作中要戴绝缘手套，穿绝缘鞋，使用有绝缘柄的工具，并站在干燥的绝缘物上进行工作。

相邻的带电部分，应用绝缘板料隔开。

严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸工具。

3、停电拉闸必须按照断路器(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作。

4、电气设备停电后，在未拉开刀闸和做好安全措施以前，应视有电，不得触及设备，以防突然来电。

5、停电时必须切断各回路可能来电的电源。

变压器与电压互感器必须从高低压两侧断开，电压互感器的一、二次熔断器均要取下。

断路器的操作电源要断开。

刀闸的操作把手要锁住。

6、发生人身触电事故和火灾事故，值班人员应立即断开有关设备的电源，以便进行抢救。

《广西电网公司变电站安健环配置标准（完整版）》为规范公司供电系统的安全生产管理，营造和建立科学、规范、清晰、安全的工作氛围与环境，树立广西电网公司安健环管理新形象，保障人身和设备安全，确保电网安全稳定运行，依据中国南方电网公司2004年6月1日颁布实施的《变电站安健环设施标准》要求，结合公司实际，特制定《广西电网公司变电站安健环配置标准（完整版）》。

一、安全标志牌的要求（一）按照统一标准，制作规范，标志清晰，美观实用，安装统一，确保安全的原则，变电站中220kV、110kV、35kV高压设备区以及电容器、电抗器等户外电气设备标志牌可采用亚光不锈钢、铝反光、铝合金、铝烂光、不锈钢、喷漆或反光纸材等材料制作。

（二）设备和设施标志的分类及标准1、高压设备的相序标志牌相序标志牌的基本形式为方形边框及相应字母，标准色：A相为黄色—M100M20，B相为绿色—C100Y100，C相为红色—M100Y100；35～110kV 母线相序尺寸为160×200毫米，220～500kV母线相序尺寸为300×340毫米，户外高压设备相序尺寸为120×180毫米。

2、变压器类标志牌变压器标志牌的基本形式为方形边框及相应文字，标准色为红色——M100Y100，其尺寸有甲、乙、丙三种规格，甲类规格为300×220毫米；乙类规格为400×300毫米；丙类规格为500×400毫米。

为了统一，公司推荐采用乙类规格。

3、户外断路器类及隔离开关类标志牌（1）户外断路器、隔离开关户外电流互感器、电压互感器、避雷器、耦合电容器、控制箱、端子箱标志牌的基本形式为方形边框及相应文字，标准色为红色—M100Y100，尺寸为220×320毫米。

（2）户外接地刀闸标志牌的基本形式为方形边框及相应文字，标准色为黑色，尺寸为220×320毫米。

4、GIS设备的隔离开关和接地刀闸的标志牌的基本形式为方形边框及相应文字，隔离开关标准色为红色；接地刀闸的标准色为黑色，规格视现场实际情况而定。

变配电系统设备设施安全要求1 资料应符合如下规定：——“六图”：高低压变配电系统一次原理图、高低压变配电系统二次展开图（包括继电保护）、高低压变配电站（所）设备布局及其安装图、厂区供电系统包括主干PE或PEN线平面布置图（包括接地系统或装置布局）、各车间或独立单元供电系统图、地下隐蔽工程图；——“四单”：主要电气设备（包括继电保护）电缆线路试验合格报告单、安全用具及防护用品电气试验合格报告单、电气设备出厂检验合格报告单或安装交接性试验报告单、接地装置监测（检测）数据报告单。

——“二票”：变配电站工作票、操作票；——“八制”：交接班制、巡视检查制、缺陷管理制、安全操作制、门禁制、电气相关方管理制；电气设备设施工具安全运行管理制、应急预案；——其他应提供的基础技术与管理信息资料（包括综合自动控制系统）。

2 环境条件2.1 安全技术防护措施应符合当地环境条件下的安全运行、安装检修、短路和过电压或欠电压、过电流（过载）和接地故障保护的安全要求，防护等级匹配，绝缘、屏护、间距可靠，标识清晰。

2.2 变配电站不得设置在火灾危险性为甲、乙类厂房内或毗邻处，不得设置在爆炸性气体、粉尘环境的危险区域内。

火灾危险性为甲、乙类厂房专用的10KV及以下的变配电站应符合GB 50058的相关规定；不得设置在多尘、水雾、有腐蚀性气体、地势低洼或可能积水的场所；站房和室内电缆沟应防漏、防晒，且无积水痕迹。

地下变配电室应符合相关要求。

2.3 消防通道应保持畅通，尽头式消防车道应设置回车道（场）。

2.4 预防油品流散和通风应符合以下规定：——总油量超过100kg油浸电力变压器应安装在独立的变压器间，下方设置储存变压器油的事故储油池；必要时，设置挡油和排油设施。

——预装式变电站及其干式变压器应在专用房间内采取可靠的通风排烟和降温散热措施；多层或高层建筑物内宜选用干式气体绝缘或非可燃性液体绝缘变压器。

2.5 站房门、窗及开孔应符合如下要求：——门、窗向外开启，并采用非燃烧材料制作；且不宜直通含有酸、碱、蒸汽、粉尘和噪声严重的场所；——高压室门应向低压间开，相邻配电室门应双向开启；——门、窗及孔洞应设置防小动物侵入的金属网，并遮阳、防雨雪。

变、配电站组成和一般安全要求范本变配电站是电力系统中供电和配电的重要环节，它由多个设备和系统组成，以实现电能的传输、变压、分配和保护。

为了确保变配电站的正常运行和安全性，必须遵循一系列的安全要求和规范。

本文将介绍变配电站的组成和一般安全要求范本。

一、变配电站的组成变配电站主要由以下几个方面的设备和系统组成：1. 变电设备：包括变压器、开关设备、断路器、隔离开关、避雷器等，用于变换电压、开闭电路、保护和隔离电气设备。

2. 配电设备：包括开关柜、配电盘、电缆、电线、电表等，用于分配和计量电能。

3. 辅助设备：包括控制系统、自动化设备、监控系统、配电变压器等，用于实现变配电站的安全和自动化控制。

4. 电源设备：包括电源变压器、蓄电池、发电机组等，用于提供变配电站的电能供应和备用电源。

5. 接地系统：包括接地装置、接地网等，用于确保电气设备的安全接地。

6. 辅助设施：包括消防设施、通风设备、照明设备等，用于保障变配电站的安全和正常运行。

二、一般安全要求范本1. 设备选型和安装要求1.1 设备应符合国家和行业标准要求，并具有合格产品证书。

1.2 设备的安装应符合设备厂家的规定和相关的施工规范。

1.3 设备的安装位置和布置应符合安全间距要求，方便操作和维护。

2. 设备运行和维护要求2.1 设备运行前应进行必要的检查和试验，确保设备安全可靠。

2.2 设备的定期检修和维护应按照设备厂家的规定进行，以确保设备的正常运行和延长设备寿命周期。

2.3 设备的故障处理应及时，设备的维护保养记录应完整和准确。

3. 安全防护要求3.1 高压设备和部件应设有可靠的接地装置。

3.2 变电站内应设置合适的安全警示标识，包括高压警示标识、禁止通行标识等。

3.3 设备和电缆的绝缘性能应符合相关标准要求，防止触电事故发生。

3.4 变配电站应设置完善的防雷、防火等安全防护设施。

4. 紧急处理和事故预防要求4.1 变配电站内应设置紧急停电按钮和紧急救援设备，以应对突发情况。

变配电室和变配电设备的安全要求变配电室和变配电设备的安全要求变配电室是电力系统中的核心部件之一，其安全运行直接关系到电网的安全稳定运行。

变配电室内存在高电压电源和高电流负载设备，因而变配电室内的安全要求与其他普通厂房不同，必须按照国家相关法律、法规和技术规范进行设计、施工、运行和维护，下面将从五个方面来介绍变配电室和变配电设备的安全要求。

一、必须符合设计规范和标准变配电室应符合国家有关电气设备安装和施工规范，按照设计规范进行设计，严格符合有关标准和规范要求，如GB50051《电气设备安装工程施工质量验收规范》、DL/T5376-2010《变配电室综合运行技术规程》等。

二、必须设置完善的安全防护措施变配电室作为电站、电厂、工厂、公司、住宅等场所的主要供电、配电设施，必须设置多种安全防护措施。

如设置防鼠、防蚂蚁的保洁设施、防雷击和接地装置、防火、防爆措施等。

同时必须配备可靠的火灾报警系统、熔断器、断路器等电气保护装置，确保变配电室的运行安全。

三、必须进行日常检查和维护变配电室内的设备大多为高压、重载、高温设备，故设备的运行状态要素时进行检查和维护，保持设备的正常、稳定、安全的运行。

一般需要进行每月、每季度、每年的检测维护，让电器设备保持在一个优化的工作状态。

四、必须有人员管理变配电室内运行的设备有很高的危险性，故必须有专业人员管理和操作。

安全管理人员要经过专业培训，持有有效证书，了解和掌握安全防护措施，积极执行管理规范，定期进行安全检查，防止事故发生。

五、必须有防止误操作的措施变配电室设备都是高压设备，故任何误操作都可能导致严重的后果。

因此，应在设备重点部位设置操作指示标志、警示橙色锁挂装置等防止误操作装置，如断路器橙色锁挂、接地开关锁挂等。

另外，应在进出口设置门锁开关，只有管理员持有钥匙才能开启。

变配电室和变配电设备作为电力系统中的关键部件，必须严格遵守各项安全要求和管理规范，保证电力系统的安全、稳定和可靠的运行。

输变电工程安全文明施工设施配置标准一、安全设施标准化(一）安全隔离设施1。

钢管扣件组装式安全围栏适用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（包括坠落高度1。

5m 及以上的基坑)的护栏及直径大于1m 无盖板孔洞的围护。

（1）结构及形状采用钢管及扣件组装，其中立杆间距为2。

0～2。

5m，高度为1。

05～1。

2m（中间距地0.5～0.6m 高处设一道横杆），杆件强度应满足安全要求，临空作业面应设置高180mm 的挡脚板。

杆件红白油漆涂刷、间隔均匀，尺寸规范。

安全围栏的结构、形状如图1所示。

图1 钢管扣件组装式安全围栏的结构、形状示意图（2）使用要求安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠,人员可接近部位水平杆突出部分不得超出100mm。

2. 门形组装式安全围栏适用于相对固定的施工区域、安全通道、重要设备保护、带电区分界、高压试验等危险区域的区划.（1）结构及形状采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均匀，尺寸规范。

安全围栏的结构、形状及尺寸如图2 所示.图2 门形组装式安全围栏的结构、形状及尺寸示意（2）使用要求①安全围栏应与警告标志配合使用、在同一方向上警告标志每20m至少设一块。

②安全围栏应立于水平面上,平稳可靠。

③当安全围栏出现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整后方可使用。

3. 安全隔离网适用扩建工程施工区与带电设备区域的隔离。

（1)结构及形状采用立杆和隔离网组成，其中立杆跨度为2。

0～2。

5m，高度为1.05～1。

5m，立杆应满足强度要求（场地狭窄地区宜选用绝缘材料），隔离网应采用绝缘材料。

安全隔离网的结构、形状如图3 所示。

图3 安全隔离网的结构、形状示意（2）使用要求安全围栏应与警告、提示标志配合使用,固定方式根据现场实际情况采用,应稳定可靠。

与带电区域设备的隔离围栏应留有足够的安全距离.4。

提示遮栏适用施工区域的划分与提示(如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护)。

Q/CSG 中国南方电网有限责任公司企业标准中国南方电网有限责任公司配电网安健环设施标准前言为建立和健全中国南方电网有限责任公司配电网安健环设施标准，规范配电网运行管理，加强配电网设备安全警示标识，防范触电、配电网设施受损等现象，减少安全运行隐患，规避相关法律风险，特制定本标准。

本标准是在参照国家标准、行业标准及相关技术规范、规定的基础上，结合中国南方电网有限责任公司企业标准《变电站安健环设施标准》和《架空线路及电缆安健环设施标准》的部分内容，按照配电网运行管理工作的实际要求而提出并编制，适用于中国南方电网有限责任公司管辖的10kV及以下配电线路、设备、设施及生产场所的运行和管理工作，20kV及客户资产配电线路及设备参照执行。

标准中涉及企业VI部分参见《中国南方电网有限责任公司视觉识别系统管理手册》。

本标准由中国南方电网有限责任公司生产设备管理部提出、归口管理和负责解释。

本标准起草单位：广东电网有限责任公司佛山供电局本标准主要起草人：王俊丰、李有铖、顾衍璋、周强辅、彭发东、邹俊英、周文友、孙广慧、罗健铿、区伟潮、林峻、李毅东、谢文、麦灿波、闫会杰、黄杨珏、汪进锋。

本标准由中国南方电网有限责任公司标准化委员会批准。

执行中的问题和意见，请及时反馈给中国南方电网有限责任公司生产设备管理部。

目录前言 (II)1安全设施标准 (1)1.1适用范围 (1)1.2规范性引用文件 (1)1.3术语和定义 (2)1.4安全设施的总体配置和制作要求 (4)1.4.1制作要求 (4)1.4.2设置要求 (5)1.4.3安装固定要求 (7)1.5安全标志 (7)1.5.1一般规定 (7)1.5.2禁止标志及设置规范 (7)1.5.3警告标志及设置规范 (16)1.5.4指令标志及设置规范 (20)1.5.5提示标志及设置规范 (25)1.5.6消防安全标志及设置规范 (28)1.5.7其它标志及设置规范 (41)1.6设备及设施标志 (51)1.6.1一般规定 (51)1.6.210kV配电线路标志及设置规范 (51)1.6.30.4kV及以下配电线路标志及设置规范 (64)1.6.4户外配电设备标志及设置规范 (66)1.6.5电房及户内配电设备标志及设置规范 (67)1.6.6安全工器具及带电作业工具标志及设置规范 (80)1.7安全警示线 (82)1.7.1一般规定 (82)1.7.2安全警示线 (82)1.7.3禁止阻塞线 (83)1.7.4减速提示线 (83)1.7.5防止踏空线 (84)1.7.6防止碰头线 (84)1.7.7防止绊跤线 (85)1.7.8车辆通道边缘警示线 (85)1.7.9安全警示线制作要求及配置原则 (85)1.8安全防护 (88)1.8.1一般规定 (88)1.8.2头部防护 (88)1.8.3眼面部防护 (89)1.8.4呼吸道防护 (89)1.8.5耳部防护 (90)1.8.6手部防护 (90)1.8.7脚部防护 (91)1.8.8身躯防护 (91)1.8.9其它安全防护 (92)2健康设施标准 (101)2.1适用范围 (101)2.2规范性引用文件 (101)2.3健康设施标准分类及标准 (102)2.3.1急救药箱标志标准 (102)2.3.2急救药箱配置标准 (102)2.3.3现场紧急救护知识指导标准 (104)2.3.4配网运行人员健康情况记录卡标准 (105)2.3.5照明照度标准 (105)2.3.6电磁防护标准 (107)2.3.7噪声控制标准 (107)2.3.8生活用水标准 (108)2.3.9SF6气体电房安全设施标准 (108)2.3.10生产场地安全通道设置标准 (108)3环境设施标准 (109)3.1适用范围 (109)3.2规范性引用文件 (109)3.3环境设施标志分类及标准 (109)3.3.1供电所外观标准 (109)3.3.2功能区间标准 (111)3.3.3张贴标准 (113)3.3.4车辆标准 (115)3.3.5文件资料标准 (116)3.3.6办公设施配置标准 (119)3.3.7安全工器具基本配置标准 (120)附录A 配网生产班组柜、架配置参考 (121)附录B 配网安全生产宣传用语应用参考 (131)附录C《中国南方电网有限责任公司视觉识别管理手册》相关内容 (132)附录D 配电站和开关站安健环安装标准参考 (144)中国南方电网有限责任公司配电网安健环设施标准1 安全设施标准1.1 适用范围本标准规定了在容易发生事故或危险性较大的场所中安全设施的制作标准和配置原则，目的是使安全设施的使用规范化，减少和避免事故的发生。

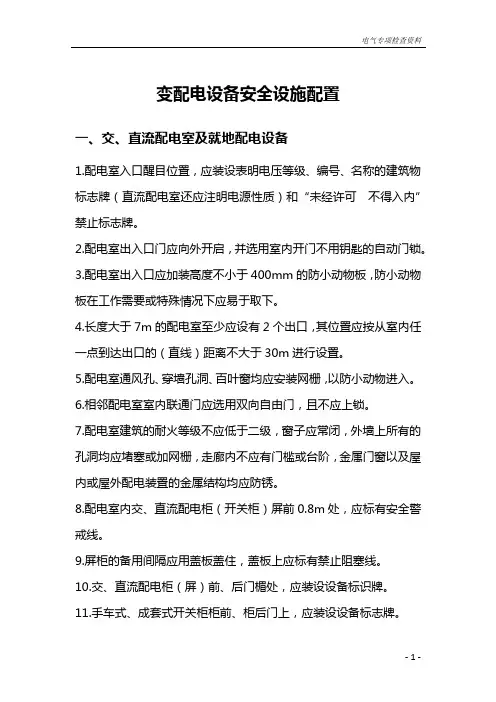

变配电设备安全设施配置一、交、直流配电室及就地配电设备1.配电室入口醒目位置，应装设表明电压等级、编号、名称的建筑物标志牌（直流配电室还应注明电源性质）和“未经许可不得入内”禁止标志牌。

2.配电室出入口门应向外开启，并选用室内开门不用钥匙的自动门锁。

3.配电室出入口应加装高度不小于400mm的防小动物板，防小动物板在工作需要或特殊情况下应易于取下。

4.长度大于7m的配电室至少应设有2个出口，其位置应按从室内任一点到达出口的（直线）距离不大于30m进行设置。

5.配电室通风孔、穿墙孔洞、百叶窗均应安装网栅，以防小动物进入。

6.相邻配电室室内联通门应选用双向自由门，且不应上锁。

7.配电室建筑的耐火等级不应低于二级，窗子应常闭，外墙上所有的孔洞均应堵塞或加网栅，走廊内不应有门槛或台阶，金属门窗以及屋内或屋外配电装置的金属结构均应防锈。

8.配电室内交、直流配电柜（开关柜）屏前0.8m处，应标有安全警戒线。

9.屏柜的备用间隔应用盖板盖住，盖板上应标有禁止阻塞线。

10.交、直流配电柜（屏）前、后门楣处，应装设设备标识牌。

11.手车式、成套式开关柜柜前、柜后门上，应装设设备标志牌。

12.安装与操作柜面板上的就地控制盘，应有表明设备名称、编号的标志牌。

13.交、直流配电柜（屏）盘面上的仪表、操作按钮、操作手柄，均应有名称标志牌。

14.配电室硬母线应标明相色，软母线应标明相位。

15.配电室应安装事故通风设备，通风机应能在配电室外进行启、停操作。

16.敞开式配电盘柜、控制屏、保护屏应装有防止人员误碰带电设备的防护网、防护栏杆或防护门，并在其醒目位置装设“当心触电”警告标志牌。

17.交、直流配电室消防器材，应按相关规定配备。

二、变压器1.室外独立安装的变压器应装设高度不低于1.5m的固定、全封闭的围栏或隔墙，围栏或隔墙与变压器本体距离不宜小于3m。

2.室外独立安装的变压器围栏四周，应装设“止步高压危险”警告标志牌，每侧至少应有一个，相邻标志牌间隔不应超过20m。
