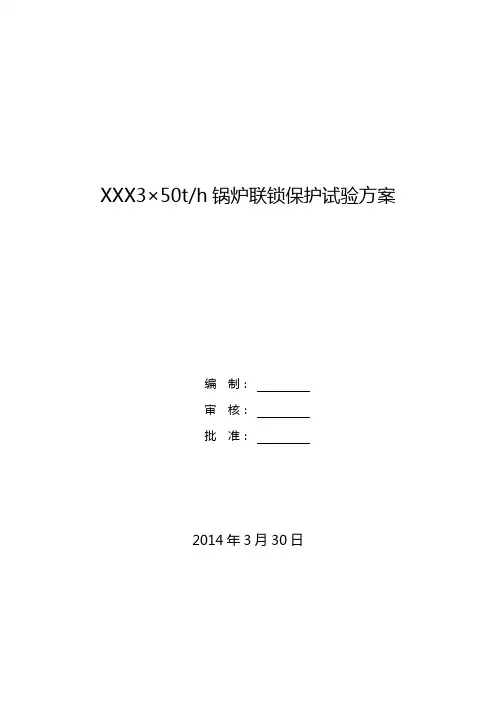

XXX3×50t/h锅炉联锁保护试验方案
编制：
审核：
批准：
2014年3月30日
锅炉联锁保护试验方案
1.试验的依据
1.1《火力发电厂基本建设工程启动及竣工验收规程(1996年版)及相关规程》
1.2DL／T5047—95《电力建设施工及验收技术规范（锅炉机组篇）》
2.31996年版《火电工程调整试运质量检验及评定标堆》
1.4DCS厂家有关SCS逻辑说明技术资料。
2.锅炉联锁、保护逻辑程序
注：所有的保护联锁均应设有“投切开关”和“复位开关”，在保护联锁动作后，必须进行复位操作才能重新启动设备投入运行。
3.试验步骤
3.1确定转动机械及其电气设备检查完毕后，联系电气人员将各风机、给煤机切换到试验位置。
3.2从DCS上启动引风机、一次风机、二次风机、返料风机、给煤机。
各备试电机指示灯应红灯闪亮，绿灯熄灭，若合不上时应联系电气人员处理。
3.3按设定的逻辑程序进行试验。
