plc实验报告(6个)

PLC实验报告一、实验目的本次 PLC 实验的主要目的是熟悉 PLC（可编程逻辑控制器）的基本工作原理和编程方法，通过实际操作和程序编写，掌握 PLC 在工业控制中的应用，提高对自动化控制系统的理解和实践能力。

二、实验设备本次实验所使用的设备包括：1、 PLC 实验箱，型号为_____，包含 PLC 主机、输入输出模块、电源模块等。

2、编程电缆，用于将计算机与 PLC 主机连接，实现程序的下载和上传。

3、计算机，安装有 PLC 编程软件，版本为_____。

4、实验导线若干，用于连接输入输出设备。

三、实验内容（一）PLC 的基本认识首先，了解 PLC 的硬件结构，包括 CPU 模块、输入模块、输出模块、通信模块等。

熟悉 PLC 各部分的功能和作用，以及它们之间的连接方式。

（二）PLC 编程软件的使用学习使用 PLC 编程软件，掌握软件的界面布局、菜单功能、编程指令等。

通过编程软件编写简单的PLC 程序，并进行编译、下载和调试。

（三）交通灯控制系统的设计与实现1、控制要求设计一个十字路口交通灯控制系统，要求东西方向和南北方向的交通灯按照一定的时间顺序交替点亮。

具体控制要求如下：（1）东西方向绿灯亮 30 秒，然后黄灯亮 5 秒，红灯亮 35 秒。

（2）南北方向红灯亮 35 秒，然后绿灯亮 30 秒，黄灯亮 5 秒。

（3）在绿灯和红灯切换时，黄灯闪烁 5 秒。

2、 I/O 分配根据控制要求，对 PLC 的输入输出点进行分配。

例如，东西方向绿灯连接到 PLC 的输出点 Y0，东西方向黄灯连接到输出点 Y1，东西方向红灯连接到输出点 Y2，南北方向的交通灯同理。

3、程序编写使用 PLC 编程软件编写交通灯控制程序。

可以采用梯形图、指令表等编程语言。

以下是一个简单的梯形图程序示例：｀｀｀LD X0 ；启动按钮SET S0 ；初始化状态STL S0 ；状态 0OUT Y0 ；东西绿灯亮OUT Y3 ；南北红灯亮LD T0 ；30 秒定时器SET S1 ；切换到状态 1 STL S1 ；状态 1OUT Y1 ；东西黄灯亮OUT Y3 ；南北红灯亮LD T1 ；5 秒定时器SET S2 ；切换到状态 2 STL S2 ；状态 2OUT Y2 ；东西红灯亮OUT Y4 ；南北绿灯亮LD T2 ；30 秒定时器SET S3 ；切换到状态 3 STL S3 ；状态 3OUT Y2 ；东西红灯亮OUT Y5 ；南北黄灯亮LD T3 ；5 秒定时器SET S0 ；切换回状态 0｀｀｀4、程序调试将编写好的程序下载到 PLC 主机中，通过观察交通灯的实际运行情况，对程序进行调试和修改，确保交通灯控制系统能够按照要求正常工作。

实验一混料罐实验一、I/O分配表二、程序流程图四、实验结论与心得体会实验结论：进入PLC程序前线打开进料泵1，接着低液位报警出料泵关，进料泵开，原料开始进入。

然后，中液位报警进料泵1关，进料泵2开。

最后高液位报警进料泵2关，混料崩开。

3秒后，关混料泵，出料泵开。

程序结束。

心得体会:由于是第一个实验，所以操作不是很熟练。

实验过程中也出现了一些问题，比如接线没接好之类的。

这也让我明白了，即使是程序正确，在实际操作中也需要仔细认真，有耐心的调试才能把实验完成。

实验二计件实验一、I/O分配表二、程序流程图四、实验结论与心得体会实验结论：按下P07后实验启动，接到KS2的信号候，转盘启动并且开始计数。

计数到10后，转盘停止，启动传送带2，计数器清零。

当传送带2转动一圈，再次接到KS2包装箱空心好，如此循环。

心得体会：在第一次实验的基础上，操作明显熟练了。

实验三红绿灯控制实验一、I/O分配表二、程序流程图1、基本要求2、提高部分三、程序1、基本要求2、提高部分四、实验结论与心得体会实验结论：1、基本要求是所编程序满足红红1秒红绿5秒红黄1秒红红1秒红绿5秒黄红1秒。

2、每个方向绿灯亮5秒后均需闪烁3次（亮0.5秒，灭0.5秒）再切换到黄灯。

1秒 5秒 3秒红红红绿 红、绿闪（3次） 红黄1秒 1秒 3秒 5秒 1秒 黄红 绿闪（3次）、红 绿红 红红心得体会：这个实验的提高部分明显比较难，经过自己努力和同学的交流，在经历了失败和错误的操作后，终于将实验完成。

在不断的探讨中也让我对实验仪器，控制和操作有了更进一步的熟悉。

实验四 传输实验一、I/O 分配表三、程序 四、实验结论与心得体会实验结论：按下启动键P01后，给出了YS1的信号，检测各个工位，工位1时，停1，传送带启动;工位2时，停1秒，传秒送带启动;工位3时，停1秒，传送带启动。

心得体会：在实验过程中出现有信号灯YSS1和YSS2都不亮的情况，以为是实验程序的错误，经过仔细的检查，才发现是接线的问题。

plc实训报告范文实训课程是职业教育实践教学的重中之重,而学生书写实训报告书又是其不可或缺的重要环节。

下面是店铺为大家整理的plc实训报告范文，欢迎阅读。

plc实训报告范文篇1：系名：电子信息系专业班级：********* 学生姓名：********* 学号： ********* 成绩：目录一、实训装置介绍 ............. - 1 - 1.1实验物流过程如图。

........ -2 - 1.2控制面板 .................. - 2 - 1.3通讯信息 .................. - 2 - 1.4实验注意 ............ - 4 - 二、分站进行详细介绍： ......... - 4 - 2.1 第一站上料检测 ........... - 4 - 2.2第二站搬运站 ............ - 7 - 2.3第三站加工站 ............. - 11 - 2.4第四站安装站 .......... - 15 - 2.5第五站安装搬运站 ....... - 19 - 三、总结实训收获 ............. - 25 -一、实训装置介绍模块化生产培训系统是我公司为提高学生动手能力和实践技能而设计、生产的一套实用性实验设备。

该装置由六套各自独立而又紧密相连的工作站组成。

这六站分别为：上料检测站、搬运站、加工站、安装站、安装搬运站和分类站。

该实验装置的一大显著特点是：具有较好的柔性，即每站各有一套PLC控制系统独立控制。

将六个模块分开培训可以容纳较多的学员同时学习。

在基本单元模块培训完成以后，又可以将相邻的两站、三站……直至六站连在一起，学习复杂系统的控制、编程、装配和调试技术。

由于该系统囊括了机电一体化专业学习中所涉及的诸如电机驱动、气动、PLC(可编程控制器)、传感器等多种技术，给学生提供了一个典型的综合科技环境，使学生将学过的诸多单科专业知识在这里得到全面认识、综合训练和相互提升。

plc,实习报告篇一：PLC实习报告专业综合实习报告PLC控制系统实习系部：计算机与控制工程专业年级班级：自动化112 班学生姓名：王星池学号： XX022020 指导教师：XXX成绩评定：（指导教师填写）XX 年 6月目录系统功能分析................................................. ...........1 设计要求................................................. ...................1 总体设计方案................................................. ...........1 I/O分配表................................................. .................2 设备选型与清单................................................. .......2 硬件原理图................................................. ...............3 PLC程序设计................................................. ...........4 指令表................................................. .......................5 安装与调试................................................. ...............5 心得体会................................................. . (6)课题名称：自动门控制装置设计步骤：一、系统功能分析：1．自动门控制装置的硬件组成：自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关K3、关门到限位开关K4、开门执行机构KM1（电动机正转）、关门执行机构KM2（电动机反转）、指示灯等部件组成。

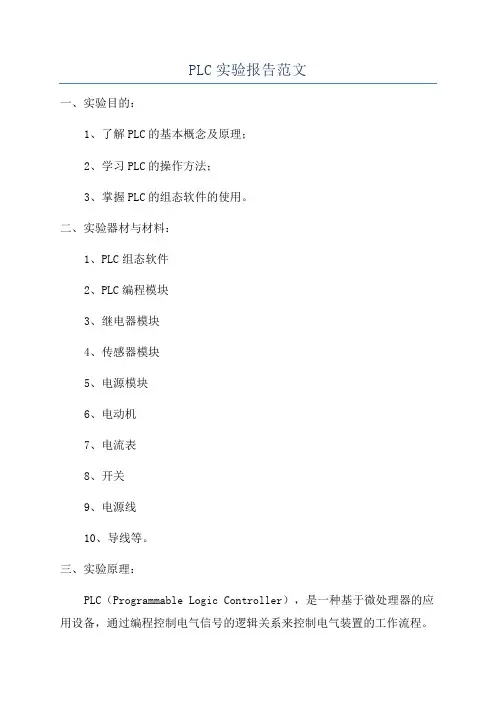

PLC实验报告范文一、实验目的：1、了解PLC的基本概念及原理；2、学习PLC的操作方法；3、掌握PLC的组态软件的使用。

二、实验器材与材料：1、PLC组态软件2、PLC编程模块3、继电器模块4、传感器模块5、电源模块6、电动机7、电流表8、开关9、电源线10、导线等。

三、实验原理：PLC（Programmable Logic Controller），是一种基于微处理器的应用设备，通过编程控制电气信号的逻辑关系来控制电气装置的工作流程。

PLC系统由输入模块、输出模块、中央处理器、存储器以及程序控制指令组成。

四、实验内容与步骤：1、实验目的：了解PLC的基本原理及功能。

实验步骤：（1）将所需的模块连接起来，包括输入模块、输出模块、中央处理器等；（2）通过组态软件将所有模块配置连接起来；（3）编写程序，设定输入和输出的条件，实现预期的功能；（4）上传程序到PLC编程模块；（5）将编程模块插入到PC中；2、实验目的：学习PLC的操作方法。

实验步骤：（1）将所需的模块连接起来，包括输入模块、输出模块、中央处理器等；（2）通过组态软件将所有模块配置连接起来；（3）编写程序，设定输入和输出的条件，实现预期的功能；（4）上传程序到PLC编程模块；（5）将编程模块插入到PC中；（7）观察并记录程序运行的结果。

五、实验结果与分析：通过以上实验内容的操作，我们成功地连接了PLC的各个模块，编写了程序，并成功地在PLC上运行了该程序。

实验结果与我们预期的一致，PLC能够准确地根据输入信号的逻辑关系来控制输出信号的状态。

六、存在的问题：在实验过程中，我们遇到了一些问题，比如连接线路的松动、程序编写的错误等。

这些问题都影响了实验的进行，我们需要耐心地排除这些问题，以确保实验的顺利进行。

七、实验心得：通过本次实验，我们对PLC的原理和操作方法有了更深入的了解。

PLC作为一种通过编程来控制电气装置的应用设备，具有很高的可编程性和灵活性。

plc实验报告总结近年来，工业自动化技术飞速发展，PLC（可编程控制器）也成为现代化生产领域不可或缺的设备之一。

在学习PLC时，我们进行了一系列实验，以下是本人对PLC实验的总结。

实验一：PLC硬件配置在这个实验中，我们学会了PLC的硬件配置和连接步骤。

我们用编程器连接PLC并将程序下载到PLC中。

这个实验直观地介绍了PLC的硬件构成和基本配置方法。

实验二：PLC基础操作这个实验教给我们PLC的基础操作，如如何创建程序，如何将输入/输出模块配置到PLC中，并编写程序将输入信号转换为输出信号。

这个实验让我们了解了PLC的基本功能和使用方法。

实验三：PLC计数器和定时器在这个实验中，我们学会了如何编程使用PLC的计数器和定时器。

我们能够利用计数器和定时器来控制输出电路和操作电机。

这个实验让我们明白了如何利用PLC控制多个输出和设备。

实验四：PLC组态软件和模拟仿真本次实验是在模拟环境中使用PLC。

我们用Simatic S7组态软件将我们的PLC机器仿真，观察程序的运作情况。

这个实验允许我们将PLC程序提前测试并进行模拟。

实验五：PLC通信在这个实验中，我们使用S7协议进行PLC通信。

我们了解了基本的通信协议，如何建立连接，如何在不同硬件设备之间传输数据。

这个实验展示了现实世界中PLC通信的应用。

PLC的应用范围非常广泛, 包括制造业，交通运输，电力建设等。

在现代制造设备中，几乎所有的电子控制系统都与PLC有关。

PLC逐渐取代了真空管、继电器和计时器等设备，成为可编程控制系统的主要顶替者之一。

总之，通过PLC的实践经验，我了解到PLC对于自动化控制是非常重要的。

它可以高效地控制机器人、传送带等设备，并且具有可编程、可靠、操作简便等优点。

PLC不仅提高了设备的生产效率和质量，而且缩短了制造周期，节省了成本。

我相信，在未来几年内，PLC将在更广泛的自动化控制领域发挥更为广泛和重要的作用。

（整理）PLC实验报告.PLC实验报告第三章：实验任务书§3-1 基本实验实验⼀: 基本逻辑指令实验⼀、实验⽬的: 掌握可编程序控制器的操作⽅法,熟悉基本指令以及实验设备的使⽤⽅法。

⼆、实验设备 1.可编程控制器2.编程器或计算机编程软件（cx-p）3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下⾯给出的控制要求编写梯形图程序, 输⼊到可编程序控制器中运⾏,根据运⾏情况进⾏调试、修改程序,直到通过为⽌。

1.⾛廊灯两地控制I/O分配:0（01000）⾛廊灯声光显⽰区2.⾛廊灯三地控制I/O分配:0（01000）⾛廊灯声光显⽰区3.圆盘正反转控制1 电机反转旋转区反转端⼦4.⼩车直线⾏驶正反向⾃动往返控制实验⼆: 计时器指令实验实验⽬的: 熟悉计时器指令以及实验设备的使⽤⽅法。

实验设备: 略。

实验任务: 按照下⾯给出的控制要求编写梯形图程序。

1.通电延时控制输⼊ 0 ON OFF输出 0 ONOFF2.断电延时控制输⼊ 0 ONOFF输出 0 ONOFF3.通电断电延时控制输⼊0 ONOFF 输出0 ON OFF4.闪光报警控制输⼊0 ONOFF输出0 ONOFF 1秒2秒实验三: 计数器指令实验实验⽬的: 熟悉计数器指令。

实验任务: 按照下⾯给出的控制要求编写梯形图程序。

1.按钮计数控制按钮按下3次,信号灯亮;再按2次,灯灭。

2.⽤计数器构成计时器(有断电记忆功能)3.圆盘旋转计数、计时控制圆盘电机起动后, 旋转⼀周(对应光电开关产⽣8个计数脉冲)后,停1秒,然后再转⼀周……,以此规律重复, 直到按下停⽌按钮时为⽌。

4.测扫描频率⽤计数器、⾼速计时器测CPU每秒扫描程序次数。

⽤编程器监控⽅式,观察计数器每秒所记录下的程序扫描次数。

实验四: 微分指令、锁存器指令实验实验⽬的: 熟悉微分指令、锁存器指令。

实验任务:1.按钮操作叫响提⽰有按钮操作时,⽆论时间长短,蜂鸣器发出1秒声响。

PLC 实验报告《PLC 实验报告》一、实验目的本次 PLC 实验的主要目的是熟悉 PLC（可编程逻辑控制器）的基本工作原理和操作方法，通过实际编程和运行，掌握 PLC 在工业控制中的应用，提高对自动化控制技术的理解和实践能力。

二、实验设备1、 PLC 实验箱实验箱内包含 PLC 主机、输入输出模块、电源模块等。

2、编程软件使用了_____品牌的 PLC 编程软件，用于编写和调试 PLC 程序。

3、连接线缆用于连接 PLC 主机与计算机，实现程序的下载和上传。

4、实验对象实验中使用了_____作为被控对象，例如电机、灯光等。

三、实验原理PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC 的工作原理大致分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。

在输入采样阶段，PLC 依次读取输入端口的状态，并将其存储在输入映像寄存器中；在程序执行阶段，PLC 按照用户编写的程序，对输入映像寄存器和输出映像寄存器中的数据进行逻辑运算和算术运算，并将结果存储在输出映像寄存器中；在输出刷新阶段，PLC 将输出映像寄存器中的数据传送到输出端口，从而控制外部设备的运行。

四、实验内容1、基本指令实验熟悉 PLC 的基本指令，如常开触点、常闭触点、线圈、定时器、计数器等。

通过编写简单的程序，实现对灯光的开关控制、电机的正反转控制等。

2、顺序控制实验掌握 PLC 的顺序控制编程方法，使用顺序功能图（SFC）编写程序，实现对生产流水线的控制，例如物料的输送、加工、分拣等过程。

3、模拟量处理实验学习 PLC 对模拟量的采集和处理，通过模拟量输入模块采集外部传感器的信号，如温度、压力等，并在程序中进行数据转换和处理，实现对被控对象的精确控制。

plc实验报告实验一 PLC梯形图的设计与编程本次实验通过学习PLC梯形图的设计与编程，掌握PLC的基本工作原理、输入输出方式、梯形图设计及编程的方法，培养实际操作能力，从而强化对PLC工作的理解。

一、实验目的1.掌握PLC的基本工作原理和输入输出方式；2.掌握PLC梯形图的设计和编程方法；3.培养学生的实际操作能力，加强对PLC工作原理的理解。

二、实验内容1.实验设备及器材准备：PLC模块、继电器模块、交流电源、直流电源、导轨、连接线、编程器等。

2.实验步骤：(1)了解PLC基本构成、输入输出方式、梯形图设计方法等知识。

(2)搭建PLC系统，包括PLC模块和继电器模块。

(3)按照实验要求设计和编程PLC梯形图。

(4)将设计好的梯形图下载到PLC模块上，并进行调试测试。

(5)记录实验数据并写出实验报告。

三、实验要求1.按照实验要求完成PLC梯形图的设计和编程；2.掌握梯形图的设计和编程方法；3.掌握运用编程器对PLC模块进行编程的方法；4.理解PLC的基本工作原理和输入输出方式；5.完整、准确地记录实验中所得的数据。

四、实验步骤及记录1.实验设备安装将PLC基础模组和继电器模组安装在导轨上，并接好信号、电源等线路。

2.梯形图设计根据实验要求，利用PLC编程软件进行梯形图的设计，注意梯形图的合理性和正确性。

3.梯形图编程利用编程软件对梯形图进行编程，实现所需的逻辑功能，并将编程结果下载至PLC模块上。

4.实验测试观察实验设备的运行状态，检查控制电路是否正常工作，调试设备，记录测试数据。

五、实验结果经过实验测试，PLC模块能够按照预定的梯形图进行自动控制，实验数据表明控制电路工作稳定，符合预期设定的操作要求。

六、实验总结本次PLC实验通过实际操作掌握了PLC梯形图的设计和编程方法，理解了PLC的基本工作原理和输入输出方式。

通过实验，我们不仅加深了对PLC的理解，同时也锻炼了实际操作能力。

plc实训报告总结和心得体会（6篇）也许很多人对于PLC甚至于闻所未闻，实际上这的确是一项专业性很强的工作，为电子信息、电气控制应用技术培训用书或供机电工程技术人员参考。

所以在实训中肯定是能够有所收获的，那么PLC实训报告应该怎么写呢？这里有范文可以供无从下手的人借鉴参考一下。

plc实训报告总结1一个星期的plc实训结束了，在这短暂的一周实训时间里，经过老师同学的指导，我获益非浅，学习了不少关于自己专业方面的知识。

在此实习中充分了解plc操作程序，我们自己也会学着去做一点点，不能说反正遇到问题还是的找老师来解决，我们要学着自己独立完成，完成每一个实训项目，其次我们必须要通过实训与理论相结合，这样才能事半功倍。

我们组进行了任务的分工，这样，一下子问题就变得简单化了。

自己选择了画图，在老师的指导下，自己慢慢开始学会了如何用相应的软件去画图，感觉自己画的不错，就慢慢的熟练起来。

这次实训给予我们的时间是一个星期，有一个实训项目，老师给我们说明了一些问题的所在，但我们大家基本上是在一个星期里这个项目调试完成了。

通过这次的实训，让我受益匪浅。

首先，认识了团队合作的力量，要完成一个项目不是一个人的事情，当中我们有过分歧但最终达成共识，不管结果怎样，至少我们曾经在一起努力过，体验其中的过程才是真正的收获。

其次，通过这次的实践操作，我认识到了自己的不足，更感觉到了自己与别人的差距。

为了明年的毕业而做准备，从各方面充实自己，使自己适应这个社会。

本次实习主要任务是设计交通灯的功能，以及在遇见问题时的急停，通过理论与实践相结合，进一步加深我们的理论知识。

要想在短暂的实训时间内，尽可能能多的学一些东西，这就需要我们跟老师有很好的沟通，加深彼此的了解。

刚到实习教室，老师并不了解我们的工作和学习能力，不清楚我们会做哪些工作，所以跟老师进行沟通是很必要的。

通过沟通了解才能知道自己的不足，在短暂的实习过程中，让我深深的感觉到自己在实际运用中的专业知识的匮乏。
