混凝土灌注桩检验批质量验收记录
(GB50202-2002)表5.6.4-2编号：010405□□□(2)
010405□□□(2)说明
强 制 性 条 文
5.1.4 灌注桩的桩位偏差必须符合表5.1.4的规定，桩顶标高至少要比设计标高高出0.5m ，桩底清孔质
量按不同的成桩工艺有不同的要求，应按本章的各节要求执行。
每浇注50m 3必须有1组试件， 少于50m 3的桩，每根桩必须有1组试件。
5.1.5 工程桩应进行承载力检验。
5.6.1 施工前应对水泥、砂、
石子（如现场搅拌）、 钢材等原材料进行检 查，对施工组织设计 中制定的施工顺序、监 测手段（包括仪器、方 法）也应检查。
5.6.2 施工中应对成孔、清渣、
放置钢筋笼、灌注混凝 土等进行全过程检查， 人工挖孔桩尚应复验
孔底持力层土（岩）性。
嵌岩桩必须有桩端持 力层的岩性报告。
5.6.3 施工结束后，应检查混
凝土强度，并应做桩体质量及承载力的检验。
5.6.4 混凝土灌注桩的质量检
验标准应符合表5.1.4、表5.6.4-2的规定。
20 20
混凝土强度 载 力
直 度 +30
50
表5.6.4-2 混凝土灌注桩质量检验标准
注：①人工挖孔桩、嵌岩桩的质量检验应按上述二表验收。
②本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。

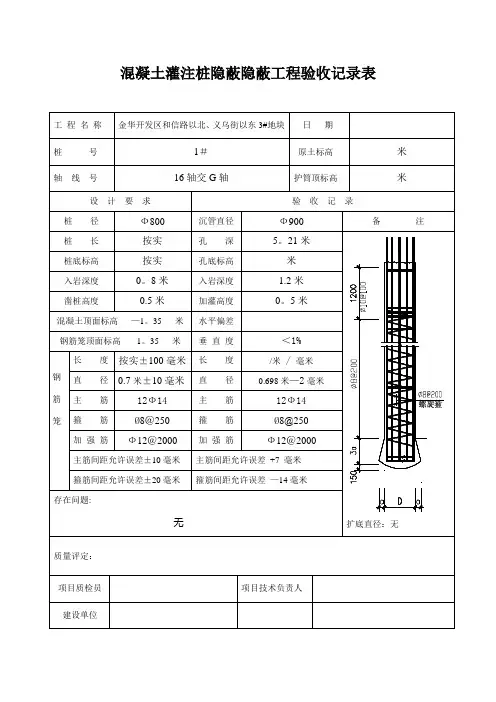

灌注桩隐蔽工程验收记录表范本（原创版）目录一、灌注桩隐蔽工程验收记录表的定义与意义二、灌注桩隐蔽工程验收记录表的内容及填写要求1.桩顶标高与桩底标高的定义及计算方法2.孔深、沉渣厚度、孔底土质情况、扩底尺寸等数据的记录3.灌注时间和灌注量的记录4.充盈系数和泥浆比重的记录三、灌注桩隐蔽工程验收记录表的填写实例1.工程名称、钻孔灌注桩施工记录、护筒标高、开孔时间、终孔时间、设计孔深、实际孔深、设计桩顶标高、设计桩底标高、吊筋长度、灌注时间、砼理论灌注量、砼实际灌注量、充盈系数、泥浆比重等数据的填写2.验收人员、验收日期、验收结论等数据的填写正文一、灌注桩隐蔽工程验收记录表的定义与意义灌注桩隐蔽工程验收记录表是记录灌注桩隐蔽工程施工过程中各项数据和验收情况的表格，对于确保工程质量、保障工程安全具有重要的意义。
灌注桩隐蔽工程验收记录表主要包括桩顶标高、桩底标高、孔深、沉渣厚度、孔底土质情况、扩底尺寸、灌注时间、灌注量、充盈系数、泥浆比重等数据的记录，以及验收人员、验收日期、验收结论等验收相关信息。
二、灌注桩隐蔽工程验收记录表的内容及填写要求1.桩顶标高与桩底标高的定义及计算方法桩顶标高是指成桩后，土方开挖凿除桩顶混凝土的有效桩顶标高；实际桩顶标高是指设计桩顶标高以上混凝土超灌部分桩顶标高。
桩底标高是指设计桩顶标高减去设计有效桩长。
2.孔深、沉渣厚度、孔底土质情况、扩底尺寸等数据的记录孔深是指钻孔的实际深度，沉渣厚度是指孔底沉淀物的厚度，孔底土质情况是指孔底土壤的性质和特征，扩底尺寸是指桩底直径与桩身直径的差值。
3.灌注时间和灌注量的记录灌注时间是指灌注混凝土的时间长度，灌注量是指灌注混凝土的体积。
4.充盈系数和泥浆比重的记录充盈系数是指灌注混凝土充盈桩身的程度，泥浆比重是指泥浆的密度。
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（纪念碑）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（纪念碑）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（陈列馆）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（陈列馆）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（碑廊）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（碑廊）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（厕所）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（厕所）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）。
混凝土灌注桩（钢筋笼）检验批现场验收检查原始记录
注：1.此表为一般分项工程检验批的检查记录用表，其检查项目应为影响工序操作的主控项目和一般项目，特别是与班组操作质量直接相关的项目为重点内容，按照施工工艺的要求，边操作边检查，将有关质量要求及允许偏差控制在规定的限制内。
具体由施工单位根据自己的企业情况和工程实际，自行进行表格设计。
2.对于企业创建优良工程的项目，其检查评定标准应当以优良工程的标准为依据。
具体表格格式由建设各方责任主体单位共同研究确定，包括检查项目、检查位置、检查结果等内容。
应由专业监理工程师和施工单位专业质量检查员、专业工长（施工员）共同签署，并在单位工程竣工验收前存档备查，保证该记录的可追溯性。
这是工程质量验收的依据之一。
山东省建设工程质量监督总站监制。
混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。
桩位允许偏差和桩的位置及成孔方法不同而不同。
尺量检查。
2、入孔深。
＋300mm。
只能深不能浅，测钻杆、套管长度或重锤测。
嵌岩桩应确保进入设计要求的嵌岩深度。
3、桩体质量检查。
应用动力法检测，或钻芯取样至桩尖下50cm。
符合设计要求，按设计要求方法检测。
设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。
检查不少于总数10％。
且不少于10根。
每个柱子承台下不少于1根。
4、混凝上强度。
每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。
强度符合设计要求。
5、承载力。
设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。
总桩数少于50根时，为2根。
其它桩应用高应变动力检测。
对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。
检验桩数不少于总桩数的2％，且不少于5根。
静载荷试验，高应变动力检测方法。
检查检测报告。
一般项目：1、垂直度。
除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。
检查套筒、钻杆的垂直度或吊垂球检查。
2、桩径。
套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。
用井径仪、尺量检查。
3、泥浆比重（粘土、砂性土中）。
1.15～1.20。
用比重计测量。
4、泥浆面标高（高于地下水位）。
0.5～1.0m。
观察检查5、沉渣厚度：端承桩≤50mm。
用沉渣仪或吊锤测量。
磨擦桩≤150mm。
用沉渣仪或吊锤测量。
6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。
干施工70～100mm。
灌注前坍落度仪测量。
7、钢筋笼安装深度：±100mm，尺量检查。
混凝土灌注桩验收规范：1．混凝土灌注桩指就地成孔并立即灌注混凝土制成的桩。
按成桩工艺的不同分为：泥浆护壁钻孔灌注桩、沉管灌注桩、夯扩桩、干作业成孔灌注桩及人工挖孔桩等。

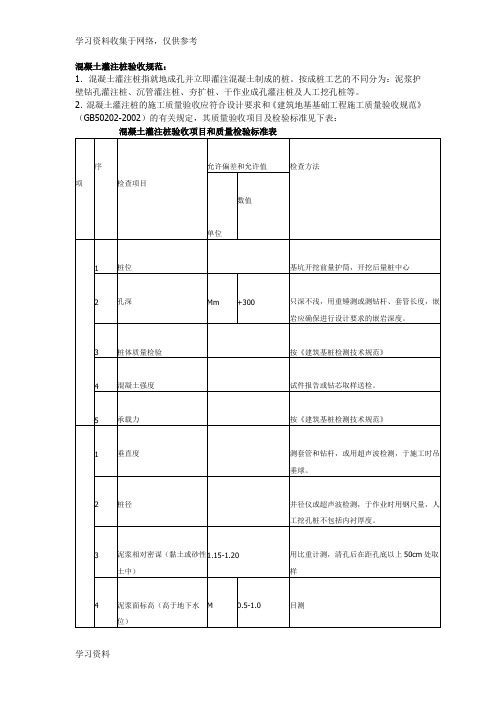

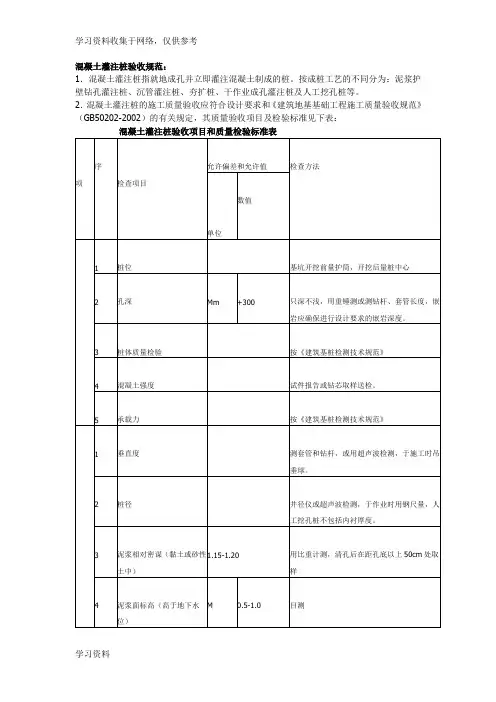

2．混凝土灌注桩的施工质量验收应符合设计要求和《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定，其质量验收项目及检验标准见下表：混凝土灌注桩验收项目和质量检验标准表项序检查项目允许偏差和允许值检查方法单位数值1 桩位基坑开挖前量护筒，开挖后量桩中心2 孔深Mm +300 只深不浅，用重锤测或测钻杆、套管长度，嵌岩应确保进行设计要求的嵌岩深度。
3 桩体质量检验按《建筑基桩检测技术规范》4 混凝土强度试件报告或钻芯取样送检。
5 承载力按《建筑基桩检测技术规范》1 垂直度测套管和钻杆，或用超声波检测，于施工时吊垂球。
2 桩径井径仪或超声波检测，于作业时用钢尺量，人工挖孔桩不包括内衬厚度。
3 泥浆相对密谋（黏土或砂性土中）1.15-1.20 用比重计测，清孔后在距孔底以上50cm处取样4 泥浆面标高（高于地下水位）M 0.5-1.0 目测5 沉渣厚度：端承桩摩擦桩Mm ≤50≤150用沉渣仪或重锤测量6 砼坍落度：水下灌注干作业MmMm160-22070-100坍落度仪7 钢筋笼安装深度Mm ±100 用钢尺量8 混凝土充盈系数>1 检查每根桩的实际灌注量9 桩顶标高Mm +30-50水准仪，需扣除桩顶浮浆层及劣质桩体附：混凝土灌注桩施工技术：1混凝土灌注桩的材料质量：（1）粗骨料应采用质地坚硬的卵石、碎石，其粒径宜用5—40mm连续级配；含泥量不大于2%，无垃圾及杂物；（2）细骨料应选用质地坚硬的中砂，含泥量不大于3%。
无有机物、垃圾、泥块等杂物；（3）水泥宜用强度等级为3.25、4.25的硅酸盐水泥或普通硅酸盐水泥，使用前必须有出厂质量证书和水泥现场取样复试试验报告。
（4）钢筋应具有出厂质量证明书和钢筋现场取样复试试验报告。
瓯江治理温州市鹿城区戍浦江河道（藤桥至河口段）整治工程I标

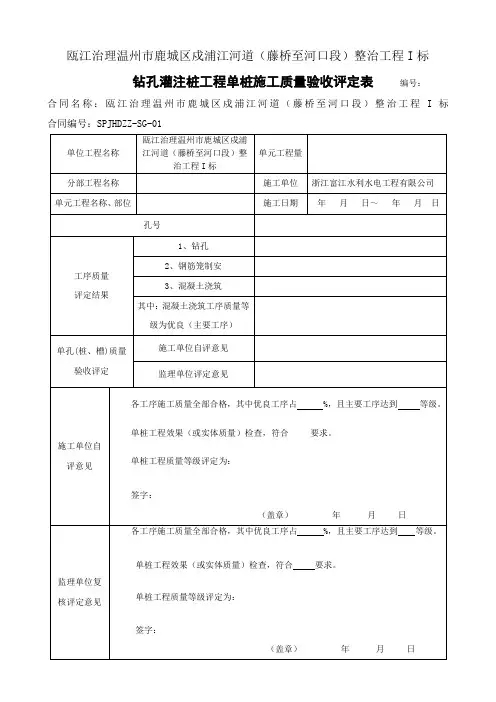

钻孔灌注桩工程单桩施工质量验收评定表编号：
