实训二测设建筑轴线

一、实习背景随着我国经济的快速发展，建筑行业呈现出蓬勃发展的态势。

建筑物轴线测设是建筑工程施工中的一项重要工作，其准确度直接影响到建筑物的质量和使用功能。

为了提高自身专业技能，加深对理论知识的应用，我参加了本次建筑物轴线测设实习。

二、实习目的1. 掌握建筑物轴线测设的基本原理和方法；2. 提高实际操作能力，熟练使用测量仪器；3. 培养团队协作精神和现场施工管理能力。

三、实习内容1. 实习地点：某住宅小区施工现场2. 实习时间：2023年3月15日至2023年3月25日3. 实习过程：（1）实习前期准备实习前，我认真学习了相关理论知识，了解了建筑物轴线测设的基本原理、方法及注意事项。

同时，我还对实习所需的测量仪器进行了熟悉，包括水准仪、经纬仪、全站仪等。

（2）实习过程实习期间，我跟随指导老师参与了建筑物轴线测设的整个流程。

具体如下：1）现场踏勘首先，我们到达施工现场，对建筑物轴线进行现场踏勘。

通过实地观察，了解建筑物的整体布局、周边环境以及施工进度。

2）放线根据施工图纸，确定建筑物轴线位置。

采用经纬仪进行放线，确保轴线位置的准确性。

3）水准测量使用水准仪对建筑物轴线进行水准测量，确保轴线的高程准确无误。

4）轴线校正根据测量结果，对轴线进行校正。

通过调整轴线位置，确保轴线与设计图纸相符。

5）测量记录对测量过程中获取的数据进行记录，包括轴线位置、高程等。

6）成果整理对测量成果进行整理，绘制建筑物轴线图，为后续施工提供依据。

四、实习收获1. 提高了测量技能，熟练掌握了测量仪器的使用方法；2. 加深了对建筑物轴线测设原理的理解，提高了实际操作能力；3. 培养了团队协作精神和现场施工管理能力；4. 增强了安全意识，学会了在施工现场如何确保自身和他人的安全。

五、实习总结通过本次建筑物轴线测设实习，我对建筑工程施工过程中的测量工作有了更深入的了解。

在实习过程中，我不仅学到了专业知识，还锻炼了自己的实际操作能力。

高层建筑轴线和高程引测实习
一. 课程的地位、作用和目的
1、 掌握垂准仪内控法投测轴线的方法
2、 掌握高层建筑高程传递的方法
二. 实习内容
1、 根据室内轴线控制点（学习情境四的实习成果），用垂准仪内控法将轴线投测到五层，并在楼面恢复轴线。

2、 用钢尺向上层传递+0.000，并用水准仪校核。

三. 实习组织及要求（含纪律要求）
1、 学生4人一组，每组设组长一名，负责分工、点名和成绩分配。

2、 实习期间不得抽烟、吃零食，不得在草坪上踩踏坐卧，不得用测量仪器打闹。

3、 进入工地必须佩带安全帽，高空作业必须系安全绳。

4、 实习结束后请老师检查现场桩、点和实习指导书。

四. 实习方法
详见实习指导书
五. 实习考核办法
1、 考核组织：考核以小组为单位，组长负责小组的自评，实习指导老师分负责所带小组的评分。

2、 考核内容及评分办法： 考核项目 考核内容 分值 学生自评分
老师评分 小组成绩五层楼面的轴线标记
50
高程传递点 标记位置正确、标记方法正确 20
实习指导书 填写规范，草图合理20
工作状态 团结协作、吃苦耐劳
10 3、 注：小组成绩等于小组自评与老师评分的平均值，组长根据各成员的表现，
以小组成绩为平均分，给各成员评分。

4、考核要求
5、实习中的桩位、点位妥善保存，以备检查；考核应在实习结束时完成。

六.时间安排表
本实习总课时为2学时，具体时间由各组安排。

实验八 建筑物轴线放样和高程测设一、目的与要求(1） 掌握建筑物轴线放样的基本方法.(2) 掌握高程测设的基本方法.二、计划与设备(1） 实习时数安排为2~3学时，每实习小组由4～5人组成.(2) 实习设备为DJ6光学经纬仪1台，钢尺1把，Ds3水准仪1台，水准尺1根，木桩和小钉各6个，铁锤1把，记录板1块，测伞1把。

自备2H 铅笔与计算器。

三、方法与步骤(一）建筑物轴线放样1. 任务在较平坦的地面上选定相邻约40～50m 的A 、B1两点，打下木桩。

自A 点起沿AB1方向用钢尺往返量取AB=28.500m ，量距精度为30001，在B 点打下木桩. 假设AB 平行于测量坐标系的横轴（如图2-12）,A 、B 点是测量控制点，其坐标已知（如表2—11）。

现设计一建筑物,其轴线为CDEF,C 、D 点的设计坐标已给出（见表2—11），DE 的设计距离为8。

4m ，现要将建筑物轴线点C 、D 、E 、F 测设于地面上。

拟采用极坐标法放样C 、D 点。

设A 点高程为HA=20。

000m ，欲在轴线点C 上测设出高程Hc=20.100m.表2—11已知点坐标（m) 设计点坐标（m)点号 X Y 点号X YA 256。

400 310。

130C 268.600 417.230B 256。

400 438。

630 D 271.600 437。

3302．放样数据的计算如图2—12，在A 点设站,极坐标法放样C 点的放样数据为dl 和a ；同理在B 点设站放样D 点的放样数据为d2和β。

AcAc A A ACAB ACAC A C A x y x xc y yc a y x y y x xc d ∆∆-=---=-=∆+∆=-+-=arctan 90arctan 90)()(0022221αα图2—12BD BD B D B D BABD BDBD B D B D x y x x y y y x y y x x d ∆∆+=--+=-=∆+∆=-+-=arctan 90arctan 90)()(0022222ααβ上述计算中，已知Ac Ac y x ∆∆,求AC d α,1,已知BD BD y x ∆∆,求BD d α,2，为坐标反算，可利用计算器的直角坐标转化为极坐标的功能进行计算。

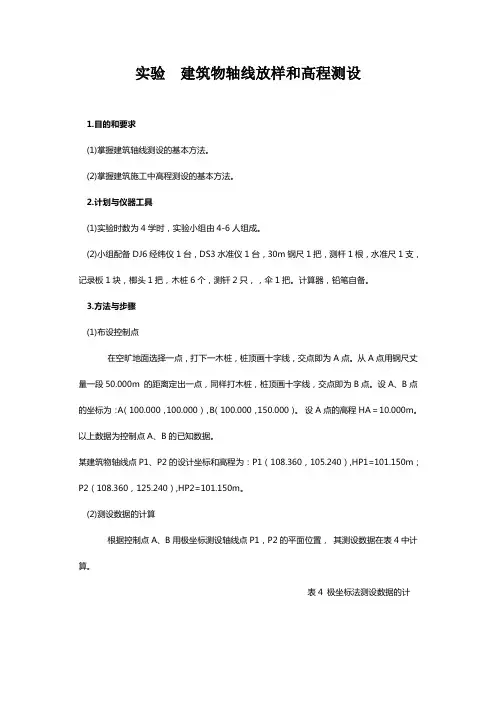

实验建筑物轴线放样和高程测设1.目的和要求(1)掌握建筑轴线测设的基本方法。

(2)掌握建筑施工中高程测设的基本方法。

2.计划与仪器工具(1)实验时数为4学时，实验小组由4-6人组成。

(2)小组配备DJ6经纬仪1台，DS3水准仪1台，30m钢尺1把，测杆1根，水准尺1支，记录板1块，榔头1把，木桩6个，测钎2只，，伞1把。

计算器，铅笔自备。

3.方法与步骤(1)布设控制点在空旷地面选择一点，打下一木桩，桩顶画十字线，交点即为A点。

从A点用钢尺丈量一段50.000m 的距离定出一点，同样打木桩，桩顶画十字线，交点即为B点。

设A、B点的坐标为：A（100.000，100.000），B（100.000，150.000）。

设A点的高程HA＝10.000m。

以上数据为控制点A、B的已知数据。

某建筑物轴线点P1、P2的设计坐标和高程为：P1（108.360，105.240）,HP1=101.150m；P2（108.360，125.240）,HP2=101.150m。

(2)测设数据的计算根据控制点A、B用极坐标测设轴线点P1，P2的平面位置，其测设数据在表4中计算。

表4 极坐标法测设数据的计算(3)极坐标法轴线点平面位置的测设1)在A点安置经纬仪，对中、整平后，瞄准B点，安置水平度盘读数为0°00′00″；顺时针转动照准部，使水平度盘读数为（360°－β1），用测钎在地面标出该方向，在该方向上从A点量水平距离D1，打下木桩；再重新用经纬仪标定方向和用钢尺量距，在木桩上定出P1点。

2)在B点安置经纬仪，对中、整平后，瞄准A点，安置水平度盘读数为0°00′00″；顺时针转动照准部，使水平度盘读数为β2，沿此方向从B点量取水平距离D2，打下木桩；再重新用经纬仪标定方向和用钢尺量距，在木桩上定出P2点。

3)用钢尺丈量P1、P2两点间的距离，与根据两点设计坐标算得的水平距离D12相比较，其相对误差应达到1/3 000。
