影响立磨粉磨的因素
目录
• 立磨粉磨概述 • 物料因素对立磨粉磨的影响 • 设备因素对立磨粉磨的影响 • 工艺因素对立磨粉磨的影响 • 操作因素对立磨粉磨的影响 • 立磨常见故障及解决方案 • 立磨技术发展趋势与展望
CHAPTER 01
立磨Байду номын сангаас磨概述
立磨粉磨的概念
01
立磨粉磨是将物料在立式磨机中 研磨的过程，主要利用磨辊与物 料之间的压力、剪切力和研磨力 ，将物料粉碎至所需细度。
粒形。
针对不同粒度和级配的物料，需 要选择合适的粉磨设备、工艺参 数和操作方式，以达到最佳的粉
磨效果。
CHAPTER 03
设备因素对立磨粉磨的影响
磨盘转速
磨盘转速对立磨粉磨效率有显著影响。磨盘转速过高会导致研磨压力增加，进而 增加粉磨功耗。然而，磨盘转速过低会降低研磨效率，导致粉磨时间延长。
适当的磨盘转速可以优化研磨效果和粉磨效率。这可以通过调整主电机转速或使 用变速器来实现。
总结词
持续创新、不断优化
详细描述
立磨技术作为粉磨行业的重要技术，一直在不断地进 行创新和优化。近年来，研究者们致力于提高立磨机 的粉磨效率、降低能耗、减少磨损以及优化整个粉磨 流程。例如，采用新型的研磨体和研磨仓设计，提高 立磨机的粉磨能力；通过优化液压系统、控制系统等 ，提高设备的稳定性和效率。
立磨技术的多领域应用拓展
温度影响磨机效率和能耗
入磨物料温度过高可能导致物料软化，粘附在立磨机内部 ，降低磨机效率。而温度过低则可能导致物料硬化，增加 能耗。
温度影响产品粒度和质量
入磨物料温度过高可能导致产品粒度变粗，温度过低则可 能导致产品粒度变细。适宜的温度范围应根据产品粒度和 质量要求来确定。

影响磨机粉磨效率得因素—粉磨系统
• 本环节需要关注得几个问题: • (1)物料得落点对粉磨效率得影响。如落点
靠料床外侧,物料直接被拖入第一个磨辊,在 同样得辊压下,第一个磨辊承担得负载要加 大,这样会使磨辊得拉杆受力不均,造成相关 设备得故障,同时也会造成四个磨辊得辊皮 磨损不均而引起振动加剧,还会造成料床上 得物料滞留时间缩短,使粉磨效率降低。
• 本环节需要关注得问题就是:喷水量得大小一定要配合原 料得湿度进行调节,宁少勿多,喷水量过多会增加物料得分 离与风料提升难度。
大家学习辛苦了，还是要坚持
继续保持安静
影响磨机粉磨效率得因素—导风系统
• 导风系统由喷口环、喷口环、及高速热风组成。它得作用 就是:对料床上粉磨得物料进行第一次分离,并将气料提升 到选粉区。导风板得作用就是:使高速热风形成旋风,粉磨 后被料床甩出得物料随风在磨内旋转,粗粒物料因旋转离 心力作用打在磨体内壁下落到回料仓,细物料随旋转气流 上升到选粉区。导风板得作用就是:改变旋转风料得上升 坡度。
影响磨机粉磨效率得因素
系统漏风方面得影响
• ck450立磨系统得膨胀节、密封软联节、入磨溜 子等处易漏风。磨机本体漏风,势必会造成压差偏 小,风速不够,粉料不能被及时带走,影响磨机产量。 另外系统其它处漏风,风速会降低,会造成管道积料。 管道积料后,通风面积会变小,风量不足也会影响磨 机产量。特别就是喷口环以上部位漏风,所以及时 检查处理系统漏风问题也就是必要得。
• 本环节需要关注得问题就是:辊皮磨盘衬板磨损影响粉磨 效率
影响磨机粉磨效率得因素
挡料环得磨损对立磨产量得影响
• 立磨挡料环得作用就是使物料能在磨盘上 得到充分得碾磨。挡料环受到磨损或者掉 一段,势必降低了料层厚度,磨机振动会变大, 粗粉没有得到充分地粉磨就在离心力得作 用下甩出磨盘,增加了回料量,人磨总量也增 加了,这样只能降低立磨产量,且振动大,也易 跳停,影响磨机运行。所以要定期检查挡料 环,发现问题及时处理。

– 磨机有异响，发现异响应仔细辨查确定异响发生的地方并及时处理。 – 密封风机压力低，先检查密封风机防尘罩，如粉尘较多，应及时用压缩
热风走向
入磨热 风阀
高温风机
入磨冷 风阀
立磨工作原理
经过搭配的物料从进料口送到磨盘上，磨盘在主电机 的驱动下转动，由于离心力的作用，物料被分散在磨盘的 四周，在磨辊的重力和施加研磨力的作用下，磨辊对物料 的剪切力，转化为物料挤压而粉磨，一部分大颗粒掉入喷 嘴环，经刮板刮出磨腔，磨辊同时在物料的摩擦力下产生 自转；来自窑尾或热风炉的高温废气，经喷嘴环入磨，产 生涡流风，对物料进行预热烘干，被粉磨的物料在排风机 的抽力下，悬浮起符合某一细度要求的物料进入选粉机； 一部分颗粒由于与导向叶片碰撞，物料与物料的碰撞及离 心力作用，经重锤阀重新入磨粉磨，合格的物料经旋风筒 收集入均化库。
立磨结构图
磨辊重力+ 张紧压力
剪切力
立磨四大油站
立磨主要有4个液压站，主减速机润滑 站、磨辊张紧液压站、磨辊润滑站、主电 机润滑站。
囊式蓄能器 充氮压力为 4MP，能很 好的缓冲磨 机运行中因 磨辊上下运 动造成的油 液冲击，减 少磨机振动， 减缓油液的
发热
高电磁 换向阀， 进入张紧 油缸的有 杆腔或无 杆腔。
一、振动——引起振动的原因
• 测振元件是否损坏； • 氮气压力不平衡； • 喂料量不均匀，时多时少或排渣过多； • 风量不稳定，拉风不足； • 磨辊压力过高过低，料层不稳定； • 选粉机转速高，磨内压差大； • 大块金属进入磨内。
二、漏油情况
• 液压管漏油，或油管断裂； • 润滑油管漏油； • 减速机高压、低压油管漏油； • 干油站漏油。
低压油管，主要用于轴 承降温及润滑作用

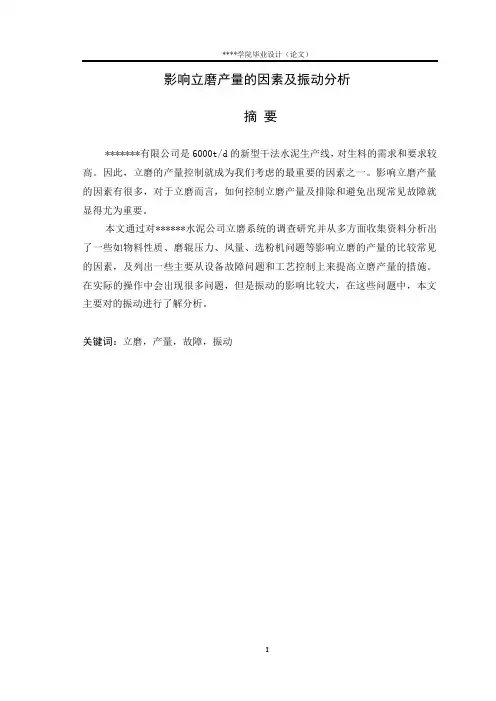

影响立磨产量的因素及振动分析摘要*******有限公司是6000t/d的新型干法水泥生产线，对生料的需求和要求较高。

因此，立磨的产量控制就成为我们考虑的最重要的因素之一。

影响立磨产量的因素有很多，对于立磨而言，如何控制立磨产量及排除和避免出现常见故障就显得尤为重要。

本文通过对******水泥公司立磨系统的调查研究并从多方面收集资料分析出了一些如物料性质、磨辊压力、风量、选粉机问题等影响立磨的产量的比较常见的因素，及列出一些主要从设备故障问题和工艺控制上来提高立磨产量的措施。

在实际的操作中会出现很多问题，但是振动的影响比较大，在这些问题中，本文主要对的振动进行了解分析。

关键词：立磨，产量，故障，振动INFLUENCE FACTORS OF THE MILL YIELD ANDVIBRATION ANALYSISABSTRACT********cement Co.,LTD is 6000t/d RSP cement production line, the needs and requirements of raw higher. Therefore, the vertical mill production control to become the single most important factor. Vertical mill production of many factors, in terms of the vertical mill, vertical mill production and how to control and avoid the common fault exclusion is particularly important.Based on the ******* cement vertical mill systematic investigation and study and analyze the collection of information from many such as material properties of some, roller pressure, air flow, separator problems of vertical mill of the more common production Factors, and lists some of the major issues from equipment failure and process control up measures to improve the vertical mill production. In the actual operation will be a lot of problems, but the vibration is relatively large, on these issues, the paper mainly to understand the vibration analysis.KEY WORDS: Vertical mill, Yield, Fault, Vibration目录前言 (1)第1章******公司立磨系统概况 (2)1.1 ******水泥公司立磨系统流程 (2)1.2立磨的结构 (3)1.3立磨的原理 (5)第2章影响立磨产量的因素 (6)2.1 物料的影响 (6)2.2 磨辊压力的影响 (7)2.3 选粉机的影响 (8)2.4 风量调节阀门的影响 (8)2.5 喷水量的影响 (9)2.6 电收尘器的影响 (9)2.7 立磨进出口温度的影响 (9)2.8 系统风量的影响 (10)第3章立磨振动 (12)3.1 物料性质的变化 (12)3.2 设备故障 (13)3.2.1 衬板过度磨损 (13)3.2.2 液压系统出现故障 (13)3.3 工艺控制 (13)3.3.1 磨内进入异物引起振动 (13)3.3.2 热风温度 (13)3.3.3 系统风量不合理 (14)3.3.4 入磨物料不稳定 (14)3.3.5研磨压力设定不合理或氮气囊压力不平衡 (15)3.3.6 喷水系统 (15)3.3.7 选粉机转速 (15)3.3.8 挡料环太高、太低 (15)第4章提高立磨产量的措施 (16)4.1 导风板角度 (16)4.2 物料离析和湿度对粉磨效率的影响 (16)4.3 改善布料状况 (16)4.4 提高选粉效率 (17)4.5 提高原料入床前的烘干效果 (17)4.6 改善喷水装置 (17)4.7 磨辊衬套的改进 (17)结论 (18)谢辞 (20)参考文献 (21)外文资料翻译 (22)前言以预分解窑为代表的新型干法水泥生产技术是国际公认的代表当代技术发展水平的水泥生产方法。
