土木工程施工换填垫层法课件

土木工程施工换填垫层法课件
优化施工环境，减少对施工人员身体健康的 危害。
配备急救设备
施工现场应配备急救设备，以便在发生紧急 情况时能够及时救治。
06
工程实例
工程概况
工程名称
某市地铁建设项目
工程地点
某市中心区域
工程规模
全长约20公里，共设20个车站
工程特点
穿越城市繁华地段，施工难度大，安全风险高
施工部署
施工组织
成立专门的项目管理团队，负责 统筹协调各项工作
04
质量标准与质量控制
质量标准Biblioteka 01020304
垫层材料
垫层材料应符合设计要求，严 禁使用不合格材料。
垫层厚度
垫层厚度应符合设计要求，误 差不超过±5%。
垫层压实度
垫层压实度应达到95%以上 ，以满足承载力要求。
表面平整度
垫层表面平整度应符合规范要 求，以保证上部结构的稳定性
。
质量控制措施
材料检验
安装安全设施
根据施工安全要求，安装相应的安 全设施，如安全网、警示标志等。
03
施工工艺流程
砂垫层
一种常见的垫层材料 施工工艺
砂垫层是一种由天然砂或人工砂构成的垫层材料 ，具有良好的透水性和承载能力，适用于一般土 质的地基处理。
砂垫层的施工工艺主要包括铺设砂垫层、压实和 检测。在铺设砂垫层时，应分层铺设并压实，确 保垫层的密实度和稳定性。检测主要包括垫层的 承载能力和稳定性检测。
对进场的垫层材料进行 检验，确保质量合格。
施工工艺控制
严格控制垫层施工工艺 ，确保厚度、压实度等
指标达到要求。
质量检测
施工过程中进行质量检 测，发现问题及时处理
。
成品保护

地基处理——换土垫层法64页PPT

地基处理——换土垫层法64页PPT

31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思

地基处理换填垫层法课件

地基处理换填垫层法课件

平板振动法
总结词
利用振动平板对土层进行振捣密实。
详细描述
平板振动法使用振动平板对地基土层进行振捣，通过振动平板的垂直和水平振动，使土层颗粒重新排列，达到密 实效果。该方法适用于松散的砂石、碎石等材料的地基处理。
振动压实法
总结词
结合振动和压实两种方式，提高土层的密实度。
详细描述
振动压实法结合了振动和平板压实两种方法，利用振动器产生高频振动，同时利用重型压路机进行压 实，使土层在振动和压力的作用下达到密实状态。该方法适用于处理碎石、砾石等颗粒材料的地基。
砂石垫层
总结词
强度高、稳定性好
详细描述
砂石垫层由级配良好的砂石材料组成，具有较高的承载力和稳定性，能够有效 地分散上部结构的荷载，减少地基沉降。
砂石垫层
总结词
易于获取、价格低廉
详细描述
砂石垫层材料广泛分布，易于获取，且价格相对 较低，能够降低工程成本。
总结词
施工简便、工期短
砂石垫层
详细描述
砂石垫层的施工工艺简单，机械化程度高，能够缩短工期，提高 工程效率。
感谢您的观看
THANKS
05 垫层质量检测与验收
垫层质量检测方法
观察法
通过肉眼观察垫层的表 面，检查其是否平整、 无裂缝、无松散等现象
。
触探法
使用触探仪对垫层进行 触探，检测其密实度和
均匀性。
压实度检测
通过取样测定垫层的压 实度，确保其满足设计
要求。
承载力检测
在垫层上施加一定压力 ，检测其承载力是否符
合设计要求。
垫层质量验收标准
垫层材料通常采用砂、碎石、矿渣、素土等松散材料，根据工程需要进行选择和调 整。

《换土垫层法》PPT课件

《换土垫层法》PPT课件

编辑ppt
4
二、填土的压实机理
1、粘性土的压缩有一个最优含水率问题 2、一般的土都含有些细粒，或者粘粒，粘性土的含量的 多少影响到最优含水量的大小，粘粒越多，最优含水量 越大，反之亦然。 3、最优含水率一般是在实验室内的击实实验得到的。 4、对于土的压实，不同的压实功能，也会影响到最优含 水量的值。如对于同种土，压实功能越大，则需要的最 优含水量要相应降低。 5、现场施工的土料，土块大小不一，含水量和铺填厚度很 难控制均匀，实际压实土的均质性差。对现场土的压实，
应与以施压工实含系水数量来检验土 c的控制干密度与最大干密度之比）
编辑ppt
5
三、砂垫层设计
对砂垫层的设计，要求又足够的厚度以置换 可能被剪切破坏的软弱土层，又要求有足够的 宽度以防止砂垫层向两侧挤出。经过换填垫层 法处理后，可将上部荷载传递到下面的下卧层， 以满足建筑物对地基承载力和沉降的要求；当 垫层下面有较软弱土时，也可加速软弱土层的 排水固结和强度的提高。
编辑ppt
11
即使地基处理后，地面水仍能从垫层侧面深入下部未 处理的湿陷性土层引起湿陷，故对有放水要求的建筑不得 采用。
整片垫层一般设置在整个建筑物的平面范围内，每边 超出建筑物外墙基础外缘的宽度不应小于垫层的厚度，并 不小于2m。整片垫层的作用消除被处理土层的湿陷性， 以及防治表水从上部或侧面深入下部未处理的湿陷性土层。
或3：7配合比）在湿陷性黄土地区适用较为广泛，这是一 种以土治土的处理湿陷性的方法，传统厚度一般为1～3m。
素土或灰土垫层可分为局部垫层和整片垫层。当仅要求 消除基底下处理土层的湿陷性时，宜采用素土垫层；当要 求提高地基承载力和水稳定性时宜采用灰土垫层。
局部垫层一般设置在矩形或方形基础或条形基础底面 下，主要用于消除地基的部分湿陷性，并提高承载力。据 工程经验，局部处理的范围，每边超出基础底边的宽度不 应小于其厚度的一半，

《换土垫层法讲》课件

《换土垫层法讲》课件

设计与施工
换土垫层的设计原则
设计换土垫层时需要考虑植物的 需求、土壤类型和环境条件。
选材与工具
选择适合的土壤和工具，确保换 土垫层的质量和效果。
施工流程与细节
详细介绍换土垫层的施工步骤和 注意事项，确保施工顺利。
换土垫层的管理与维护
管理措施
介绍如何管理换土垫层，包 括浇水、施肥和修剪等。
维护周期和方法
建议定期检查换土垫层的状 态，并进行适当的维护和修 复。
故障处理
介绍一些常见的问题和解决 方法，以确保换土垫层的正 常运作。ຫໍສະໝຸດ 应用案例公共场所的换土垫层
探讨一些公共场所如公园和花坛 中应用换土垫层的案例。
商业地产的换土垫层
介绍商业地产如购物中心和办公 楼中使用换土垫层的实际场景。
家庭园艺的换土垫层
分享一些在家庭园艺中应用换土 垫层的案例和经验。
总结与展望
换土垫层法的优势
总结换土垫层法的优势，如提高植物生长、增强土壤保水能力等。
展望换土垫层法的应用前景
展望未来换土垫层法在园艺领域的应用前景，以及可能的发展方向。
总结与建议
对换土垫层法的学习进行总结，并提供一些建议和进一步的学习资源。
《换土垫层法讲》PPT课件
介绍
什么是换土垫层法
换土垫层法是一种园艺技术， 通过在土壤表面添加一层新 的土壤来提供养分和改善土 壤质量。
换土垫层法的原理
通过更换土壤层，可以增加 根部通气性，促进植物生长， 并提供适宜的环境。
换土垫层法的作用
换土垫层法可以改善土壤排 水性，减少土壤中的病虫害， 提供更好的生长条件。

换土垫层法地基处理垫层设计及垫层施工PPT培训课件

换土垫层法地基处理垫层设计及垫层施工PPT培训课件
垫层法适用于适用于浅层地基处理，包括淤泥、杂填土、 等地基处理以及暗塘、暗沟等浅层处理和低洼区域的填筑。 还适用于一些地域性特殊土的处理：用于消除膨胀土地基的 胀缩作用，可消除湿陷性黄土的湿陷性。
地基处理技术：换填垫层法
垫层的分类及适用范围
垫层分类
适用范围
砂(砂石、碎石)垫层
多用于中小型建筑工程的浜、塘、沟等的局部处理， 适用于一般饱和、非饱和的软弱土和水下黄土地基处理。
对于重要的建筑或垫层下存在软弱下卧层的建筑，还
应进行地基变形计算。
建筑物基础沉降等于垫层自身的变形量S1与下卧土层
的变形量S2之和。
s1
(
p
p) z
2Es
p
Fk A
Gd
P :基地平均有效压力（kPa) Fk :基础顶面的竖向承载力值（kN） A : 基底面积（m2) d ：基础埋深（m）
G：回填土与基础的混合重度
当软弱土地基的承载力和变形满足不了建筑物对地基的要求， 而软弱土层的厚度又不是很大时（一般小于5米），可以将基 础底面一下软弱土层部分或全部挖去，然后换填强度较高的 砂石或其他性能稳定、无侵蚀性的材料，并压（夯、振）实 至要求的密实度为止。
换土垫层：砂垫层、砂石垫层、碎石垫层、素土垫层、灰 土垫层、二灰垫层、矿渣垫层、粉煤灰垫层等。
3.1 概 述
地基处理从处理深度上可分为浅层处理和深层处 理，浅层处理一般认为处理深度大致在地面以下 5m深度以内。
浅层处理与深层处理相比，一般使用比较简便的 工艺技术和施工设备，耗费较少量的材料。
换填法就是量大面广，简单、快速和经济的浅层 处理方法。
地基处理技术：换填垫层法
换土垫层法的概念
地基处理技术：换填垫层法

换土层法.ppt

换土层法.ppt

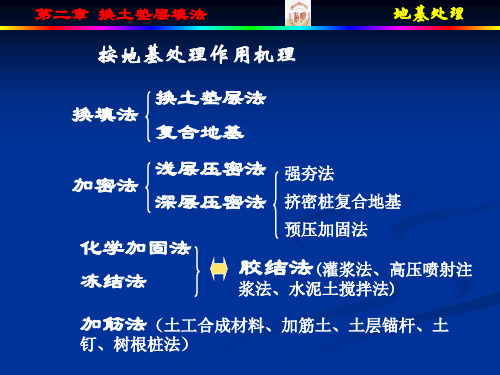

第二章 换土垫层填法
垫层的适用范围表
地基处理
垫层种类
适用范围
砂垫层（碎 石、砂砾）
中、小型建筑工程的滨、塘、沟等局部处理；软弱土
和水下黄土处理（不适用于湿陷性黄土）。可有条件 用于膨胀土地基。
素土垫层 中小型工程，大面积回填，湿陷性黄土
灰土垫层 中小型工程，膨胀土，尤其湿陷性黄土
粉煤灰垫层 干渣垫层
pz
( p pC )b
b 2ztg
pcz pCD 填 z
p F G F db
b
b
pz 第二章 换土垫层填法
地基处理
⑴ 垫层厚度
垫层厚度应根据垫层底部下卧土层的承载 力确定，并符合下式要求：
pz pcz faz
pz ——垫层底面处的附加应力设计值（kPa）;
第二章 换土垫层填法
地基处理
§4 垫层的设计
对垫层的设计，即要求有足够的厚度以置 换可能被剪切破坏的软弱土层，又要求有 足够大宽度以防止砂垫层向两侧挤出。
厚度
宽度
承载力
沉降计算
第二章 换土垫层填法
地基处理
第二章 换土垫层填法
地基处理
一、换土垫层法厚度和宽度设计 • 垫层材料
卵石、碎石、砾石、粗砂、中砂
击实方法的条件下，对于不同含水量的土 样，可得到不同的干密度 ,从而d 绘制干密
度 和制d备含水量 的w关系曲线，在曲
线上 的峰d值，即为最大干密度 与之 d max 相应的制备含水量为最优含水量 。wop
第二章 换土垫层填法
地基处理
如何获得最大干密度？
室内击实试验
风干（烘干）土样碾散，过5mm筛
第二章 换土垫层填法
室内击实仪

地基处理—换填垫层(土力学课件)

地基处理—换填垫层(土力学课件)

换填垫层的质量检验
换填垫层的质量检验
常用的检验方法
常用的检验方法：环刀法、贯入法、静力触探、轻型动力 触探、标准贯入试验、重型动力触探等。 测定压实系数方法：灌砂法、灌水法或其他方法。
换填垫层的质量检验
检验方法的选择
根据填筑材料选择检验方法： （1）粉质粘土、灰土、粉煤灰和砂石垫层应选用：环刀 法、贯入法、轻型动力触探或标准贯入试验 （2）碎石、矿渣垫层应选用：重型动力触探。 以上均应通过现场试验以设计压实系数所对应的贯入度 为标准检验垫层的施工质量。
换填垫层的质量检验
垫层的检验遵从原则
（1）垫层的施工质量检验必须分层进行。应在每层的压实 系数符合设计要求后铺填上层土。 （2）竣工验收采用载荷试验检验垫层承载力时，每个单体 工程不宜少于3点；对于大型工程应按单体工程的数量或工 程的面遵从的原则：
铺设土工合同材料时，下铺地基土层应平整，防止土工合成 材料被穿刺、顶破。 铺设时应把土工合成材料张拉平直、绷紧，严禁有折皱； 端头应固定或回折锚固；连结宜用搭接法、缝接法和胶结法， 并均应保证主要受力方向的连结强度不低于材料的抗拉强度。 切忌曝晒或裸露。
换填垫层的施工
换填垫层的设计
垫层厚度的确定
b
回填土
pk
d
z 砂垫层
pcz pz
b
换填垫层的设计
垫层厚度的确定
条形基础：
pz
b( pk pc )
b 2z tan
矩形基础：
pz
(b
bl( pk pc )
2z tan )(l 2z tan )
pz pcz faz
换填垫层的厚度不宜小于0.5m，也不宜大于3m， 一般厚度为1～2m。
换填垫层的质量检验

土木工程施工换填垫层法PPT课件

土木工程施工换填垫层法PPT课件
地基承fv载力fk设计B值 B 3 Df 0 Df 0.5 54 17.81 7.51.6 1.1 2.6 0.5 88.4kPa
2
z cz 50.1 29.8 79.9kPa<fv 88.4kPa
地基稳定性
第19页/共40页
（3）确定砂垫层的底宽
B B+2z tan 1.2 21.6 tan30 3.0m
第14页/填处理后的地基，由于理论计算方法尚不够完善， 垫层的承裁力宜通过现场载荷试验确定。当无试验资料时， 可按下表选用，并应验算下卧层的承载力。
第15页/共40页
第16页/共40页
例题：某五层砖石混合结构的住宅建筑，墙下为条形基础，
宽B＝1.2m，埋深d=1m，上部建筑物作用于基础上的 荷载F=150kN/m。地基土表层为粉质粘土，厚h1=1m，
第33页/共40页
2）击实性能好。
粉煤灰的颗粒组成特点，使它具有可振实或碾压的条 件，击实试验曲线峰值段比天然土具有相对宽度的最优含 水量区间，粉煤灰的最优含水量变动幅度是±4％，大于 土的±2％的变动幅度。因此，物煤灰在回演施工过程中 达到设计密实皮要求的含水量容易控制，施工质量容易得 到保证。
换填法多用于公路构筑物的地基处理，在建筑工程中也有一定范围的 应用。换填法的加固原理是根据土中附加应力分布规律，让垫层承受上部 较大的应力，软弱层承担较小的应力，以满足设计对地基的要求。
第1页/共40页
2、垫层的作用
（1）提高持力层的承载力 通过扩散作用使传到垫层下软弱土层的应力减小。
（2）减小沉陷量 一般地基浅层部分的沉降量在总沉降量中所占的比
（应力扩散角θ=30°，z/B>0.5）
（基础及其上填土平均重度γG=20kN/m3。）

《换土垫层法讲》课件

《换土垫层法讲》课件

建筑工程：用于提高建筑 物的承载力和稳定性
Part Four
换土垫层法的优缺 点分析
优点分析
提高地基承载力： 换土垫层法可以 有效提高地基的 承载力，减少地 基沉降。
改善地基变形： 换土垫层法可以 改善地基的变形， 提高建筑物的稳 定性。
提高地基抗震性 能：换土垫层法 可以提高地基的 抗震性能，减少 地震对建筑物的 影响。
检测项目：压实度、厚度、 含水量等
验收流程：自检、互检、专 检等
验收记录：记录检测数据、 验收结果等
整改措施：对不合格项进行 整改，确保工程质量
Part Three
换土垫层法的应用 实例
道路工程中的应用
提高道路承载能力 改善道路排水性能 减少道路沉降和变形 延长道路使用寿命
房屋建筑工程中的应用
降低工程造价： 换土垫层法可以 降低工程造价， 提高经济效益。
缺点分析
施工难度大：需要更换土层，施工难度较大 成本较高：更换土层需要大量材料和人工，成本较高 工期较长：更换土层需要较长时间，工期较长 环境影响：更换土层可能会对环境造成一定影响，需要采取措施减少影响
适用条件与限制因素
适用于软弱地基的处理
垫层施工方法
清理场地：清除原有土层， 平整场地
测量放线：确定垫层位置， 进行测量放线
挖槽：根据设计要求，挖 出垫层槽
铺设垫层：将换土垫层材 料铺设在垫层槽内
压实：使用压实机械对垫 层进行压实
养护：保持垫层湿润，防 止干裂和沉降
质量检测与验收
验收标准：符合设计要求、 满足施工规范等
检测方法：钻孔取样、现场 检测等
换土垫层法的应用范围广泛，可以用于各 种类型的地基处理，如软弱土层、湿陷性 黄土、膨胀土等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

地基处p理ag概e论11-排水固结法
中国地质大学(北京)
21
China University of Geosciences (Beijing)
垫层承载力
换填材料 碎石、卵石
承载力特征值 fak (kPa) 200~300
砂夹石 (石占30%~50%)
200~500
土夹石 (石占30%~50%)
150~200
垫层材料 工艺控制
砂石、粉质粘土、灰土、粉煤灰、矿渣、工业废渣、 土工合成材料
分层夯实，控制含水量
2020/11/29009
Foundation Engineering
地基处理pa概ge论6-排水固结法 Soil Replacement
中国地质大学(北京)
21
China University of Geosciences (Beijing)
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/11/29009
page 4
换填法概念
• 将基础底面以下一定范围的软弱土层挖去 或挤开，然后回填强度较高、压缩性较低 并且没有侵蚀性的材料（如中粗砂、碎石 或卵石、灰土、素土、石屑、矿渣等）， 再分层夯实，作为地基的持力层，从而将 软弱地基改良成良好地基的方法。
China University of Geosciences (Beijing)
垫层的作用
• 提高持力层的承载力，减小基础尺寸，通 过垫层将基底压力扩散到下层地基许可承 载力范围内。
• 减少地基沉降量； • 加速软弱土层的排水固结； • 防止持力层的冻胀或液化。
2020/11/29009
Foundation Engineering
垫层厚度的计算
• 根据垫层底部较软弱土层的承载力来 确定，当上部荷载通过垫层按一定的 扩散角传到下卧层顶面所受的总压力 不应超过其承载力。
pcz pz faz
pcz 垫层底面处土的自重压力, kPa,按垫层材料及其上回填土容重计算 pz 垫层底面处的附加压力, kPa faz 垫层底面处软弱土的承载力特征值, kPa
• 最大干密度可由击实试验确定，对于大规 模的填土，则应在施工现场进行碾压试验 确定。
c
d max
填土干密度 最大干密度
0.94 ~ 0.97
2020/11/29009
Foundation Engineering
地基处p理ag概e论10-排水固结法
中国地质大学(北京)
21
China University of Geosciences (Beijing)
垫层的工程应用
上游
5.5 8.5
3 海潮下游
10.7
5.0
11.5
11.5
某水闸柑土垫层
地基 (淤泥质粘土)
码头抛石挤淤
⑥ 基 础 工 程 2020/11/29009
」
Er'
Hur
们 哥
们
白咱
E' E
nouAU mnqu
Jnf e LV
地基处理概 论-排水固结法 page 7
21 中国地质大学(北京) page 5
2020/11/29009
Foundation Engineering
地基处理pa概ge论5-排水固结法
中国地质大学(北京)
21
China University of Geosciences (Beijing)
换填法
《基础工程》p214
适用范围
淤泥、淤泥质土、湿陷性黄土、素填土、杂填土
垫层设计
垫层厚度，垫层宽度
中砂、粗砂、砾砂、圆砾、角砾 150~200
粉质粘土
130~180
石屑
120~150
灰土
200~250
粉煤灰
120~150
矿渣
200~300
2020/11/29009
Foundation Engineering
地基处p理ag概e论12-排水固结法
中国地质大学(北京)
21
China University of Geosciences (Beijing)
素土垫层
中小型工程及大面积回填和湿陷性黄土的地基处理
灰土垫层
中小型工程，尤其是湿陷性黄土的地基处理
粉煤灰垫层 厂房、机场、港口陆域和堆场的地基处理
干渣垫层
小型建筑工程，尤其是适用于地坪、堆场等工程的大面积地基处理和 场地平整。对受酸性或碱性废水影响的地基不得采用干渣垫层
2020/11/29009
Foundation Engineering
小型建筑物垫层 • 加筋土：分层土工合成材料与地基土加筋垫层。
2020/11/29009
Foundation Engineering
地基处理pa概ge论9-排水固结法
中国地质大学(北京)
21
China University of Geosciences (Beijing)
压实系数λc
• 垫层铺填时一定要注意压密，以保证垫层 的质量。
地基处理pa概ge论8-排水固结法
中国地质大学(北京)
21
China University of Geosciences (Beijing)
垫层材料
• 块石：抛石挤淤 • 砂石：压实,防冻,防液化,加速固结 • 粉质粘土：有机质含量<5% • 灰土:灰与土体积比2:8,3:7 • 三合土:石灰、砂、碎石或碎砖瓦 • 工业废渣（粉煤灰、矿渣）：用于道路、堆场、
《基础工程》
换土垫层法
2020/11/29009
page 1
• 换土垫层概念 • 垫层的作用 • 垫层材料 • 换填法适用范围 • 垫层承载力 • 垫层厚度计算 • 垫层宽度计算 • 设计要点 • 施工要点 • 例题
2020/11/29009
Foundation ring
目录
地基处理pa概ge论2-排水固结法
换填法的适用范围
• 换土垫层法适用于处理淤泥、淤泥质土、湿陷性黄土、素填土、杂填 土等高压缩性软弱土层及暗沟、暗塘等。对于承受振动荷载的地基不 应选择换土垫层法进行换填处理。
垫层种类
适用 范 围
砂、砂石、碎石 垫层
一般饱和、非饱和的软土和水下黄土处理,深度1-3m；不宜用于湿陷性 黄土处理和大面积堆载、密集基础及动力基础下的软土地基；砂垫层不 宜用于地下水流速快和流量大地区的地基处理
中国地质大学(北京)
21
China University of Geosciences (Beijing)
2020/11/29009
page 3
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
