LED显示屏多种安装方式图文详解

图解LED显示屏安装步骤：

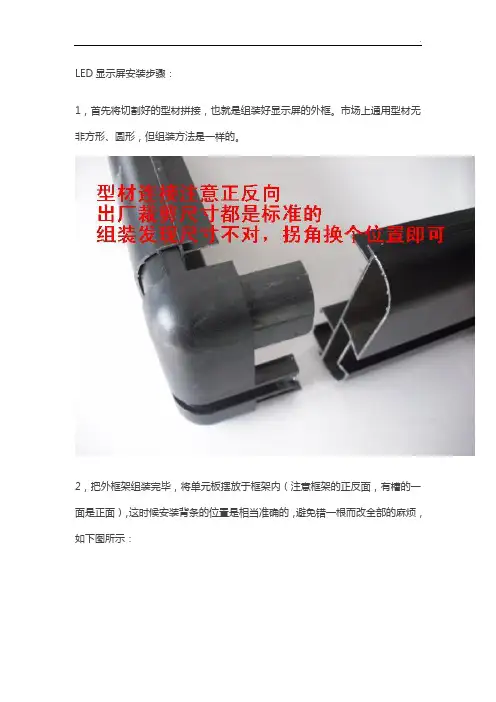

1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

四种LED显示屏连接方法LED大屏幕是通过一块块LED模块组装而成，组装是一个复杂而繁琐的工程，每个环节都要求细致再细致，且还要专业知识供应的技术人员才能够将LED大屏幕组装好。

今天彩光科技就来说说组装LED大屏幕有哪几种形势，以及组装LED大屏幕可能会出现的问题及排查方式在LED大屏幕组装过程中，组装步骤一环接着一环，环环都要小心，否则LED大屏幕效果就会产生影响。

为满足LED大屏幕大面积、高亮度、动态显示屏等应用的要求，以及与LED相配套驱动器的驱动匹配要求。

下面主要介绍四种LED大屏幕连接形式：1、LED大屏幕整屏并联组装方式：简单并联方式中的LED1-n首尾并联，工作时每个led上承受的电压相等。

这种可靠性不高，不过也争对这问题采取了独立匹配的并联形式，具有驱动效果好、单个LED大屏幕保护完整，故障时不影响其它的工作、可以匹配具有较大差异等特点。

2、LED大屏幕整屏串联组装方式：一种是独立匹配的并联形式简单的并联形式，另一种是简单的并联形式。

一般简单的串联连结方式中的LED1-n、首尾相连，led显示屏工作时流过的电流相等。

另一种就是带旁路的串联连结方式为1.1的改进方式。

3、LED大屏幕交叉阵列组装方式：交叉阵列形主要是为了提高LED大屏幕工作的可靠性，降低故障率提出来的。

4、LED大屏幕混联组装方式：由上诉说的并联和串联各自提出的优点综合.也包括2种。

一种是先并后串的混联方式，另一种是先串后并的混联方式。

这四种LED大屏幕组装连接方式各有个的优劣势，根据不同的应用，选择最适合的LED 大屏幕连接方式。

许多工程技术人往往忽略这点，导致LED大屏幕出现各种各样的连接故障，最终影响产品质量，而降低用户信任度。

组装LED大屏幕可能会出现的问题及排查方式01.加载不上可能是哪些原因造成的?加载不上可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A.确保控制系统硬件已正确上电.(+5V)B.检查并确认用于连接控制器的串口线为直通线，而非交叉线.C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.D.对照led显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象，请确保跳线帽的方向正确.F.如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.02.通讯不上可能是什么原因造成的?通讯不上与加载不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与您的操作进行对照：A.确保控制系统硬件已正确上电.(+5V)B.检查并确认用于连接控制器的串口线为直通线，而非交叉线.C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.D.对照led显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象，请确保跳线帽的方向正确.F.如经过以上检查并校正后仍然出现加载不上，请用万用表测量一下，是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.03.为什么系统会提示“请连接led显示屏控制器”字样?很多客户朋友从公司网站上的“下载中心”里直接下载得到“led显示屏控制系统”，安装后运行20分钟后即会出现“请连接led显示屏控制器”字样的提示，这是由于系统在测试的时间内未检测到诣阔控制系统硬件的原故.此时，请将您购得的led显示屏控制系统硬件的一端与电脑相连，另一端与HUB分配板相连，HUB分配板的排线插座与led显示屏的各个单元部份的接口相连接.连接完毕后，即可进入到“设置”内的“设置屏参”设置相关参数，完成后关闭再重新打开软件，这时，软件上方会出现“连接成功”字样.此时，系统已检测到显示屏控制系统硬件，便可无时间限制地正常使用了.04.为什么led显示屏控制系统硬件在刚上电的时候会出现几秒钟的亮线或“花屏”?将显示屏控制器与电脑及HUB分配板和显示屏连接妥当后，需要给控制器提供+5V电源以使其正常工作(此时，切勿直接与220V电压相连接).上电瞬间，显示屏上会出现几秒钟的亮线或“花屏”，该亮线或“花屏”均是正常测试的现象，提醒用户显示屏即将开始正常工作.2秒钟内，该现象自动消除，显示屏进入正常工作状态.05.自动或手动亮度调节是什么意思?亮度调节是指在显示屏所能显示的*暗与*亮之间所做出的调整.而非感光调节.自动亮度调节是根据不同的时间段所应出现的不同亮度而由诣阔led显示屏控制系统自动调整至某一预定亮度.手动亮度调节是指终端用户通过对诣阔led显示屏控制系统的操作而使led显示屏达到某一指定亮度.06.为什么控制器一切都正常的时候显示屏上面却没有显示?控制器设置及连接线连接妥善的情况下，有时候led显示屏幕上也会出现没有显示的情况，一般是由以下原因之一造成的，请对照检查：A.led显示屏是否正常上电.B.HUB分配板与显示屏的连线是否接反.C.所编辑并发送的节目是否为空.07.单元板出现整屏不亮、暗亮.A.目测电源连接线、单元板之间的26P排线及电源模块指示灯是否正常.B.用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，则判断为电源模块坏.C.量电源模块电压低，调节微调(电源模块靠近指示灯处的微调)使电压达到标准.08.led 显示屏出现黑屏是什么原因造成的?在控制系统运用的过程中，我们偶尔也会遇到led显示屏出现黑屏的现象.同样的一种现象可能是由各种不同的原因导致的，就连显示屏变黑的过程也会因不同操作或因不同环境而异.比如它可能是一上电的瞬间就是黑的，也可能在加载过程中变黑，还可能是在发送完毕后变黑等等.遇到这种现象请注意可参照以下各个方面来判断“故障”：A.请确保包括控制系统在内的所有硬件已全部正确上电.(+5V，勿接反、接错)B.检查并再三确认用于连接控制器的串口线是否有松动或脱落现象.(如果在加载过程中变黑，很可能是因为该原因造成，即在通讯过程中由于通讯线松动而中断，故而屏黑.千万不要以为显示屏体没有动，线就不可能松动，请动手检查一下，这对您想要快速解决问题很重要.)C.检查并确认连接led显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。

责任编辑：锐凌光电访问量：497LED显示屏根据应用领域不同，分为多种安装方式，有：固定安装、租赁吊装、球场围栏安装。

下面我们将为大家介绍较为常见的6种LED显示屏安装方式：LED显示屏安装方法LED显示屏根据用户使用环境不同，分为多种安装方式，有：壁挂式、悬臂式、镶嵌式、立柱式、站立式、楼顶式、移动式、球场围栏式、租赁吊装式、弧形式等多种安装方式。

以下是LED显示屏多种安装方式图文详解：1、壁挂式安装方式LED显示屏壁挂式安装1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式LED显示屏立柱式安装单立柱与双立柱安装立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式LED显示屏悬壁式安装1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式LED显示屏悬挂式安装此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式LED显示屏镶嵌式安装1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式LED显示屏站立式安装LED显示屏落地式安装1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LEDTV设计7、楼顶式安装方式LED显示屏楼顶式安装1）此安装方式抗风力是个关键2）一般带有倾斜角度安装，或者模组采用斜8°设计3）多用于户外广告显示8、足球场围栏式安装方式LED显示屏足球场安装用于足球场四周一圈围栏广告显示屏体视角可随支撑架斜度调节而调整采用软硅胶面罩设计，并且采用软弧顶设计，以免运动碰撞受伤9、租赁吊装方式LED显示屏租赁吊装屏的尺寸按普通屏确定。

ＬＥＤ显示屏组装图解
一般显示屏配件分５种：单元板，电源，控制卡，背条（龙骨），边框
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，注意了北条固定好之后，一定要检查单元板上的电路板是否有铁屑，如果有清理干净，否则会造成单元板短路，死灯或常亮，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，用多粗的线根据你所用的电源数为准，一般ＬＥＤ显示屏电源一个功率是２００Ｗ，如果两个电源４００Ｗ建议使用SVV2*1.0软芯纯铜线，也就是1平方双股软芯纯铜线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
此时屏基本上就连接好了，用万能表（数字）测一下每个电源（５Ｖ）输出是否短路，如果有，检查排除，然后就可以通电测试，大功告成！。

图解LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

LED显示屏安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确。

LED显示屏安装的方式_六种方式及安装注意事项一、吊挂安装吊挂安装是安装LED显示屏的常见方式之一、首先需要在LED显示屏的上方设置一个吊装结构，然后将显示屏安装在吊装结构上。

吊挂安装的优点是安装位置可以调整，显示效果好；缺点是吊装结构需要承受较大的重量，安装难度较大。

注意事项：吊装结构的制作需要具备一定的工程设计能力，要确保吊装结构能够承受整个显示屏的重量，以及在风雨天气条件下具备良好的稳定性。

二、墙壁安装墙壁安装是比较常见的安装方式之一，适用于固定在建筑物的墙壁上。

墙壁安装的优点是安装简单，占用空间小；缺点是无法随意调整安装位置。

注意事项：墙壁安装需要在墙壁上设置安装支架，确保支架牢固稳定，能够承受显示屏的重量。

三、立柱安装立柱安装适用于户外广告、公共场所等需要将显示屏独立安装的场合。

通过设置立柱，将显示屏安装在立柱上。

立柱安装的优点是安装位置可以调整，方便观看；缺点是需要额外设置立柱结构，费用相对较高。

注意事项：立柱结构需要具备一定的工程设计能力，确保立柱的稳定性和承重能力。

四、地面安装地面安装适用于展览会、商场等场所，一般使用支座将显示屏安装在地面上。

地面安装的优点是安装简单，占用空间小；缺点是无法随意调整安装位置。

注意事项：地面安装需要设置支座，确保支座的稳定性和承重能力，以防止显示屏倾斜或翻倒。

五、悬挂安装悬挂安装适用于大型舞台演出、会议等场合，通过吊索将显示屏悬挂在舞台或会议场地上方。

悬挂安装的优点是安装位置可以调整，方便观看；缺点是需要设置复杂的吊索结构。

注意事项：悬挂安装需要确保吊索结构的稳定性和承重能力，要定期检查吊索的使用情况，避免出现安全隐患。

六、室内嵌入安装室内嵌入安装适用于商场、展览馆等室内场所，通过设置显示屏的嵌入结构，将显示屏嵌入到墙壁或地面中。

室内嵌入安装的优点是美观，不占用空间；缺点是安装位置无法调整。

注意事项：室内嵌入安装需要确保嵌入结构的稳定性，避免出现显示屏脱落或破损的情况。

感谢您使用本公司LED产品，下面是LED显示屏（半户外）安装步骤：
1，首先将切割好的型材拼接，也就是组装好显示屏的外框。

市场上通用型材无非方形、圆形，但组装方法是一样的。

2，把外框架组装完毕，将单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦，如下图所示：
3，背条固定完毕，将框架移开，安装磁铁，下图所示：
4，固定好单元板
5，连接好排线、上下电源线
6，固定好电源和控制卡
7，电源与单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线
8，控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确
9，数据线（短距离一般用超5类网线就可以）正常一般用串口2、3、5交叉线，也有平行线，软件光盘上一般都有接线说明。
