下载文档原格式
酸性染料在锦纶染色上的常见病疵分析1、横挡、横条1.1原因分析：织物上的锦纶纤维在化学或物理特征上存在差异。
1.1.1、纱线的物理差异，包括纱线支数、纱线中纤维的根数或纤维的纤度不同，纱线中单根纤维的末端卷曲或多根纤维末端卷曲之间的差异；1.1.2、化学差异来源于纤维氨基含量的不同，这种差异可能是在喷丝过程、热牵伸过程，或者并丝过程中产生的。
如锦纶纤维在处理过程中产生的超分子结构的不均一性，如纤维中的结晶度、取向度的差异或皮芯结构的不均一等。
1.2、解决办法：1.2.1、加强坯布检测，有差异的选择作浅色、本白或增白色。
1.2.2、挑选覆盖性、匀染性好的染料。
分散染料的覆盖性、匀染性优于酸性染料，可选择加入部分分散染料。
2、竞染造成的色花2.1、原因分析：锦纶中末端氨基的含量较少，饱和值较低，当两个或两个以上染料拼色染色时，就会发生对染色位置的竞争，即所谓竞染现象，如果选用的染料在上染率和亲和力方面差异较大时,在不同的染色时间内,纤维染得的色泽就会大不相同,造成大小样色差及重演性差。
2.2、解决办法：选择上染曲线及亲和力相似、配伍性好,以及适合生产机台的染化料系列。
掌握各类染料的染色性能,选择染化料时,要综合考虑染料的上染率、上染曲线、匀染性、色牢度性能,以及对温度和匀染剂的敏感性等因素。
2.2.1、充分考虑染料的配伍性使用几种染料拼染时,要选用合适的染料,且控制好染料用量。
一般应尽量选择同一公司的同一系列染料,即使不得不选用不同公司的染料相拼,也应尽量选择上染曲线相似、始染温度近似,以及对温度和匀染剂敏感性相似的染料,尽量避免发生竞染。
2.2.2、注意染料大小样竞染中的差异有些染料在小样染色时竞染并不明显,但在大生产中就完全暴露出来了。
例如,在生产湖绿色和孔雀蓝时,若选用酸性翠蓝和酸性黄相拼,就出现类似的问题。
这是由于酸性翠蓝的分子结构大,与酸性黄上染曲线相差很大,因而引起竞染。
若改用酸性翠篮与带黄光的酸性绿相拼,就基本解决了竞染问题。
酸性染料以及锦纶染色现在国内市场的锦纶染色好象是前景一片光明,因此,本人做为一个新手,想和大家探讨一下染料以及锦纶染色的信息.1、国内外酸性染料企业以及产品结构（本人知识面很窄，请见谅！）Ciba公司、Dystar公司，Clariant公司以及原约克夏公司、M.多闻、博朗染料、永光、现代、伊曼、安诺其、乐斯化学、光明、新晟、光明、龙欣、下沙恒升、恒升、双桃，凤阳、高邮合成，常孰染料等企业。
在酸性染料中，国外公司的品牌就不用多说了，像Lanaset、Lanacron(兰纳克隆)、Neolan、Irgalan（依加仑）、依利尼尔、色派仑、天龙、纽曲兰、多丽兰，多丽芯，兰纳芯等等，国内工厂生产的品种也相当多，并主要以Lanaset为目标开发产品。
新的染料产品在国内做的如火如荼，呈现欣欣向荣的格局，这其中，以杭州某个单位开发的最早，并在国内启动新产品的开发市场。
紧接着，从国外公司跳槽的一些人由于了解国内新产品的情况，纷纷开始做自己的品牌。
国内印染企业可选择的范围开始宽广起来。
可谓万变不离根本，国内销售的产品主要如下：Yellow：17、42、49、59、61、79、110、117、128、151、199、219、220；Orange：33、67、95、116、154、156；R ed：52、57、111、114、118、127、129、131、137、138、151、154、199、211、213、249、251、257、260、299、315、336、337、359、361、362、374、405、407、447；Violet：17、48、54、90、109；Blue：25、40、62、80、83、90、92、113、120、129、168、171、182、185、193、225、230、260、264、284、317、324；Green：25、27、29、73、109；Black：52、60、107、172、194、207。
实验十五酸性染料染锦纶实验【实验目的】通过本次实践使学生了解弱酸性染料染聚酰胺纤维的工艺配方及工艺条件，掌握拼色时技术要领，学会弱酸性染料染聚酰胺纤维的工艺制定，以达到生产出合格产品的目的。
【实验原理】弱酸性染料分子结构复杂，在水中电离后带负电荷，与纤维间的氢键和范德华力较大。
若将锦纶在弱酸性条件下染色，弱染料主要以氢键和范德华力上染锦纶。
电解质则起促染作用，平平加O起缓染作用。
【实验过程】一、实验准备1、仪器：染杯（1000ml）、烧杯（200ml）、容量瓶（250ml）、量筒、刻度吸管、恒温水浴锅、电炉2、染化料：冰醋酸、平平加、弱酸性艳绿3、实验材料：锦纶66 每份6g二、工艺处方及工艺条件浴比1:50，每份锦纶66重6g1、色卡制作工艺处方2、工艺条件对染料的影响工艺处方三、操作步骤1、准确称取染料2.5g，用温水调成浆状，溶解，倾入250ml容量瓶中稀释到刻度，备用。
2、按处方要求加入平平加和水，用冰醋酸调节PH=4~5，将染杯置于电炉上，加热至40℃，投入预先润湿的锦纶，处理15-20分钟，再加入染料。
3、在30~40min内升温至沸，染色40~60分钟。
4、染毕后，水洗，（固色），晾干。
四、注意事项1、冰醋酸和平平加的用量，依染色深浅可适当增减。
2、酸性染料在锦纶上的湿处理牢度不高，一般中、深色要进行固色处理。
处方及工艺流程为：50℃加入单宁酸1-2%（对纤维重）、98%醋酸1-2%（对纤维重）、浴比1:20，升温至65-70℃、保温处理20分钟，然后加入吐酒石0.75-1%，升温至75℃、保温处理20分钟，清洗，50℃柔软处理20~30min。
五、实验报告1、贴样，并标明其染色浓度。
实验十一 酸性染料染色一、目的1.掌握酸性染料染色的一般方法 ；2.掌握pH 值和中性电解质对酸性染料上染的影响。
二、原理1.酸性染料的结构特点、分类及染色性能酸性染料是一类在酸性介质中上染蛋白质纤维或锦纶纤维的染料。
酸性染料色谱齐全、色泽鲜艳，其结构特点是分子相对较小，至少含有一个以上的水溶性基团，通常是磺酸基或羟基；其化学结构以偶氮型和蒽醌型染料占大多数，少量鲜艳的蓝色和玫瑰红色以芳甲烷或氧蒽、氮蒽染料为母体。
根据染料的分子结构和染色性能，酸性染料通常分为强酸性染料和弱酸性染料两类。
强酸性染料分子结构简单，相对分子质量低，含磺酸基比例高，所以水溶性好，亲和力低，匀染性好，主要用于羊毛及皮革染色。
强酸性染料与蛋白质纤维主要以离子键结合，而离子键在水中易电离，尤其在碱性洗涤条件下，带部分负电荷的纤维与染料之间产生静电排斥力，使染料解吸到水中，因而湿处理牢度较差，而且不易染深色、不耐缩绒，染色后织物强度有损伤，手感较差。
弱酸性染料分子相对较大、共轭系统较长，对蛋白质纤维的亲和力较大，在弱酸介质中染蛋白质纤维或聚酰胺纤维（锦纶），其湿处理牢度比强酸性染料好，但溶解度、匀染性比强酸性染料差，染料在溶液中易聚集，需在近沸点才能充分解聚上染，主要用于染蚕丝及锦纶。
酸性染料对蛋白质纤维具有较高的亲和力，主要对羊毛、蚕丝、锦纶、皮革等进行染色，染色方法主要为浸染法。
2．酸性染料的染色机理蛋白质和聚酰胺分子都含有氨基和羧基两种基团，既能吸酸又能吸碱，故而具有两性特点。
以H 2N －W －COOH 代表蛋白质纤维或聚酰胺纤维，在水中，氨基和羧基发生离解形成两性离子NH 3+—W —COO －，其吸酸和吸碱的反应可表示如下：NH2－W －COO －＋NH 3＋－W －COO －＋NH 3＋－W －COOH II I III 当溶液处于某一PH 时，羧基和氨基全部离子化，—NH 3+和—COO －数量基本相等，纤维不带电荷，处于I 式状态，这时的pH 称为等电点。
第五节酸性染料染色⏹酸性染料通常以磺酸钠盐的形式存在，极少数以羧酸钠盐存在。
⏹在染料发展初期需要在酸性条件下染色，故习惯上称为酸性染料。
⏹结构比较简单，多数为单偶氮结构，少数为双偶氮结构⏹是一类很重要的染料，品种很多，具有色谱齐全、色泽鲜艳等特点。
⏹对纤维素纤维直接性很低，只有少数结构复杂的可以上染纤维素纤维⏹主要用于羊毛、蚕丝等蛋白质纤维以及聚酰胺纤维的染色和印花，还可用于维纶、皮革、纸张、木材、食品的染色或着色和制备墨水等。
⏹酸性染料的湿处理牢度和耐日晒牢度随品种不同有很大的差异，一般中深色都要经过固色处理以达到湿处理牢度按应用性能分类:⏹（1）强酸性浴染色酸性染料（匀染性酸性染料）⏹（2）弱酸性浴染色酸性染料（半匀染性或半缩绒性酸性染料）⏹（3）中性浴染色酸性染料（耐缩绒性酸性染料）一、对羊毛、蚕丝和锦纶的上染机理⏹均含有氨基和羧基，具有两性性质，具有等电点等电点—当溶液在某一pH值时，纤维中电离的氨基和羧基数目相等，纤维不带电荷。
⏹当pH值低于纤维等电点时，质子化氨基数量大于离子化羧基数量⏹反之，则相反⏹在不同的pH值情况下，带电情况如下⏹ 1.酸性条件⏹酸性染料阴离子被蛋白质纤维和聚酰胺纤维上带正电荷的氨基所吸引，借助离子键的结合而染上纤维⏹加入食盐或硫酸钠起到缓染作用，还能增进染料解吸，增进染料移染性能，提高匀染效果。
⏹染料吸附过程⏹ 2.中性条件⏹纤维带有较多负电荷，染料阴离子必须克服较大的静电斥力才能上染纤维，类似直接染料⏹染料依靠范德华力和氢键和纤维结合。
⏹加入中性电解质起促染作用，促染机理与直接染料相似。
3. 染料上染特点（1）强酸性浴染色酸性染料（匀染性酸性染料）⏹结构简单，相对分子质量较小，与纤维的范德华力和氢键力较小，染料与纤维的结合主要是离子键的结合⏹对纤维染色，存在染色饱和值——按纤维氨基计算所得的数值。
⏹ A. 染浴酸性较弱⏹NH3+的数量较少，纤维所带正电荷少，染料与纤维分子间的库仑引力较小，染料的上染速率和上染百分率较低⏹ B.酸用量增加⏹NH3+的数量增加，所带正电荷增加，染料与纤维分子间的库仑引力增加，染料的上染速率和上染百分率增加⏹ C.染色条件⏹pH值范围：2～4⏹中性盐：降低库仑力，缓染（2）弱酸性浴染色酸性染料（半匀染性或半缩绒性酸性染料）⏹结构较复杂，染料与纤维之间有较大的范德华力和氢键力⏹若pH值在强酸性条件，染色速率过快，易造成染色不匀⏹弱酸性染料染色饱和值，超过按纤维中氨基含量计算的饱和值，这主要是由于染料与纤维之间的范德化力和氢键的作用结果⏹染色pH值⏹（1）一般在4～6，弱酸性⏹（2）等于等电点时（羊毛4.2~4.8）——纤维不带电荷，染料靠范德华力和氢键力上染，上染后染料阴离子再与纤维中的NH3+成离子键结合⏹（3）在等电点以上染色，羊毛带负电荷，染料与纤维之间存在库仑斥力，染料依靠范德华力和氢键力上染纤维。

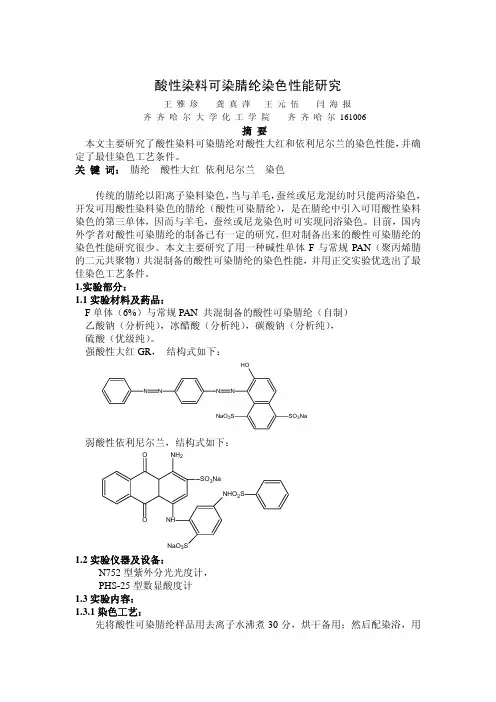

酸性染料可染腈纶染色性能研究王 雅 珍 龚 真 萍 王 元 伍 闫 海 报齐 齐 哈 尔 大 学 化 工 学 院 齐 齐 哈 尔 161006摘 要本文主要研究了酸性染料可染腈纶对酸性大红和依利尼尔兰的染色性能，并确定了最佳染色工艺条件。
关 键 词： 腈纶 酸性大红 依利尼尔兰 染色传统的腈纶以阳离子染料染色，当与羊毛，蚕丝或尼龙混纺时只能两浴染色，开发可用酸性染料染色的腈纶（酸性可染腈纶），是在腈纶中引入可用酸性染料染色的第三单体，因而与羊毛，蚕丝或尼龙染色时可实现同浴染色。
目前，国内外学者对酸性可染腈纶的制备已有一定的研究，但对制备出来的酸性可染腈纶的染色性能研究很少。
本文主要研究了用一种碱性单体F 与常规PAN （聚丙烯腈的二元共聚物）共混制备的酸性可染腈纶的染色性能，并用正交实验优选出了最佳染色工艺条件。
1.实验部分：1.1实验材料及药品：F 单体（6%）与常规PAN 共混制备的酸性可染腈纶（自制） 乙酸钠（分析纯），冰醋酸（分析纯），碳酸钠（分析纯）， 硫酸（优级纯）。
强酸性大红GR ， 结构式如下：N N N NHOSO 3NaNaO 3S弱酸性依利尼尔兰，结构式如下：SO 3NaOO NHNH 2NHO 2SNaO 3S1.2实验仪器及设备：N752型紫外分光光度计， PHS-25型数显酸度计 1.3实验内容： 1.3.1染色工艺：先将酸性可染腈纶样品用去离子水沸煮30分，烘干备用；然后配染浴，用酸度计调染浴的PH 值，称0.5克前面处理好的腈纶样品，当染浴60℃时投入染浴，达到染色温度时，保温到规定的染色时间，取出样品，水洗数次，烘干。
1.3.2上染百分率的测定：每次染色实验，均从染前和染后的染浴中分别各取1ml 残液于50ml 容量瓶中，然后用紫外分光光度计测定染前及染后的吸光度，用公式(1) 来计算上染百分率：上染百分率=（1－染前吸光度/染后吸光度）×100% (1)2.结果与讨论：2.1染色温度对上染百分率的影响：其他条件相同，染色时采用不同的染色温度，对酸性可染腈纶分别用酸性大红GR 和依利尼尔兰A-R 进行染色，测定该样品的上染百分率的结果如图1所示。

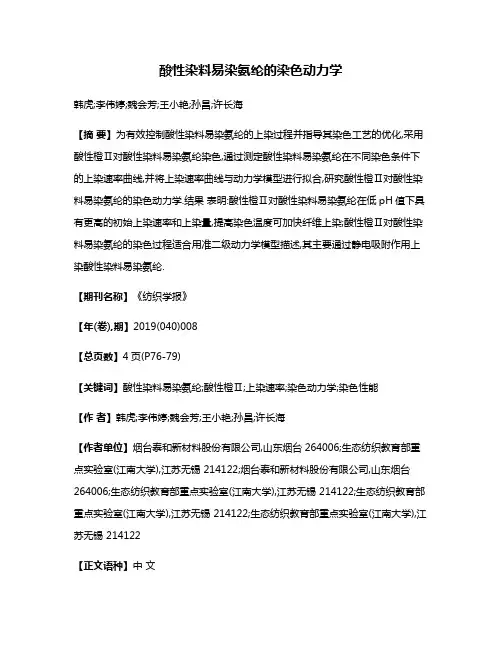

酸性染料易染氨纶的染色动力学韩虎;李伟婷;魏会芳;王小艳;孙昌;许长海【摘要】为有效控制酸性染料易染氨纶的上染过程并指导其染色工艺的优化,采用酸性橙Ⅱ对酸性染料易染氨纶染色,通过测定酸性染料易染氨纶在不同染色条件下的上染速率曲线,并将上染速率曲线与动力学模型进行拟合,研究酸性橙Ⅱ对酸性染料易染氨纶的染色动力学.结果表明:酸性橙Ⅱ对酸性染料易染氨纶在低pH值下具有更高的初始上染速率和上染量,提高染色温度可加快纤维上染;酸性橙Ⅱ对酸性染料易染氨纶的染色过程适合用准二级动力学模型描述,其主要通过静电吸附作用上染酸性染料易染氨纶.【期刊名称】《纺织学报》【年(卷),期】2019(040)008【总页数】4页(P76-79)【关键词】酸性染料易染氨纶;酸性橙Ⅱ;上染速率;染色动力学;染色性能【作者】韩虎;李伟婷;魏会芳;王小艳;孙昌;许长海【作者单位】烟台泰和新材料股份有限公司,山东烟台264006;生态纺织教育部重点实验室(江南大学),江苏无锡 214122;烟台泰和新材料股份有限公司,山东烟台264006;生态纺织教育部重点实验室(江南大学),江苏无锡 214122;生态纺织教育部重点实验室(江南大学),江苏无锡 214122;生态纺织教育部重点实验室(江南大学),江苏无锡 214122【正文语种】中文【中图分类】TS193.1氨纶的化学组成为聚氨基甲酸酯，是一种嵌段共聚体，分子中包含柔性链段和刚性链段，具有优良的弹性和良好的回弹性能。
由各种形态的氨纶纱(如裸纱、包缠纱、合捻纱、包芯纱等)织成的弹力面料具有良好的服用性、舒适性和功能性，在国内外市场极受欢迎[1]。
然而，对于氨纶含量较高的纺织面料，尤其是氨纶以“裸丝”织造的面料，必须解决氨纶染色的问题，否则纺织面料在拉伸状态下会产生氨纶“露白”现象，影响纺织品的外观质量[2]。
氨纶通常以分散染料染色为主[3-5]，其玻璃化转变温度低(聚酯型为25～45 ℃，聚醚型为50～70 ℃)，分子链段在低温下即可运动，使染料分子进入纤维内部而上染，但由于分散染料在低温下溶解性差，上染速率低，染色效果不理想；而使用分散染料在高温下染色则会对氨纶的结构性能造成影响[6]。
碱性染料和酸性染料高中生物学教材在描述染色质时指出:染色质(体)容易被碱性染料染成深色.实验中对染色质(体)进行染色,须使用龙胆紫溶液或醋酸洋红溶液等碱性染料,这些染料是以龙胆紫或洋红溶解于醋酸溶液中制得,配制后的龙胆紫溶液pH值约小于7(呈酸性).那么为什么把龙胆紫溶液称为碱性染料呢作为染料必须具备两个条件:一是具有颜色;二是要与被染组织间有亲和力.染料的颜色和它与组织间的亲和力是由染料本身的分子结构决定的,产生颜色的发色基团和与组织间产生亲和力的助色基团共同决定了染料的染色性质.作为染料物质,除了有发色基团外,还需要有一种使化合物发生电离作用的助色基团.如染料化合物中往往由硝基(-NO2),偶氮基(-N=N-),乙烯基等形成了发色基团,而由-OH,-SO3H,-COOH等酸性基团和-NH2,-NHCH3,-N(CH3)2等碱性基团构成了助色基团.它们的存在使染料物质离子化,极性增强,促进染料与组织间发生作用,产生染色效果.我们把助色基团中具有酸性或碱性基团的染料分别称为酸性或碱性染料.如硝基是一种发色基团,当苯环中的3个氢原子被3个硝基取代后就成为三硝基苯的黄色化合物.三硝基苯不是染料,仅有一个发色基团,它不溶解于水,也不能电离,既不酸也不碱,不能与酸或碱形成盐类.如果三硝基苯分子中,用羟基再置换一个氢原子,就成为三硝基苯酚,即苦味酸,它即是一种黄色染料,有电离作用,与强碱能形成盐,这里的羟基便是助色基团.由此可知,苦味酸的颜色是由发色基团(硝基)所致,而它的染色性能则是由助色基团(羟基)形成的,如用氨基代替硝基,就形成无色化合物,不是染料.由此可见,作为染料,必须有发色基团和助色基团相互配合,缺一不可.如伊红Y含有一个(-COOH)助色基团,在水中电离时放出氢离子,本身带负电荷.配制成伊红Y 染料时,与强碱NaOH作用生成盐(-COONa),此物质的Na+反而在溶液中呈碱性,所以不能认为酸性染料在溶液中就是酸性.所以,酸性(碱性)染料的界定并非由染料溶液的pH值决定的,而是根据染料物质中助色基团电离后所带的电荷来决定.一般来说,助色基团带正电荷的染料为碱性染料,反之则为酸性染料.碱性染料pH不一定大于7,酸性染料pH不一定小于7.。
