弯曲板冲压工艺及模具设计

2设计工艺计算2.1弯曲件展开尺寸的计算根据文献（2）125页, 按圆角半径r=3mm>0.5t=1.5mm的弯曲件计算方法进行计算。

将弯曲件制件分为如图3段图 1-1（1）直边段为L1, L3L1=30-3-3=24mmL3=80-3-3=74mm（2）圆角边段为L2由于R/t=3/3=1>0.5,则该圆角属于有圆角弯曲, 根据中性层长度不变原理计算。

查文献（2）表4-6查得, x=0.32L2=πρ/2=π（r+xt）/2=3.14*(3+0.32*3)/2=6.22mm(3)弯曲毛坯展开总长度:L=L1+L2+L3=24+74+6.22=104.22mm查文献（1）表9-13, 该尺寸采用IT14级, 公差为0.87m2.2冲压力的计算及冲压设备的选择2.1.1冲压力的计算由于弯曲力受到材料的力学性能, 零件形状与尺寸, 板料厚度, 弯曲方式, 模具结构形状与尺寸, 模具间隙和模具工件表面质量等多种因素的影响, 很难用理论分析方法进行准确计算。

因此, 在生产中均采用经验公式估算弯曲力。

查文献（2）130页, L 形弯曲件是在自由弯曲阶段相当于弯曲U 形件的一半, 而且应设置压料装置, 所以可近似地取弯曲力为F L =（F UZ+F Q ）/2 （1-1） 其中: FUZ 为弯曲力F Q 为压料力查文献（2）129页, U 形件弯曲时的自由弯曲力tr t 7.0F b 2UZ += σKB （1-2） K 为安全系数, 取1.3b σ=420Mpa,为弯曲材料的抗拉强度t 为弯曲件的厚度, t=3mmB 为弯曲件的宽度, B=30mmr 为内圆弯曲半径（等于凸模圆角半径）, r=3mm将数据代入式1-2, 计算, 可得：F UZ =17199N对设置压料装置的弯曲模, 其压料力也要由压力机滑块承担, FQ 可近似取自由弯曲力的30%～60%,即FQ=（0.3～0.6）FUZ 。

, 这里取FQ=0.5FUZ 。

冲压工艺流程冲压工艺是指通过钣金加工机床，对金属板材进行压制、冲孔、弯曲、拉伸等处理工艺的总称。

它是制造各种零部件的一种重要工艺，广泛应用于汽车、电器、通讯、电子、机械制造等领域。

下面我们将详细介绍冲压工艺的流程。

一、模具设计冲压工艺的第一步是模具设计。

模具的设计需要根据被加工的零件的尺寸、形状和要求，制作出相应的模具。

模具能够在短时间内将金属板材加工成符合所需形状的零件。

二、材料切割或定尺在冲压工艺中，金属板材需要被切割或定尺。

这个步骤需要根据被加工的零件的尺寸和要求，将金属板材进行切割或者定尺。

在这个步骤中，需要使用切割机和裁板机等设备。

三、模具调整在模具设计完成之后，需要对模具进行调整。

模具调整时需要将其与机床进行配合，根据加工要求将模具准确、平整地安装在机床上。

四、精确定位精确定位是冲压工艺流程中非常重要的一步。

在精确定位时要保证零件的位置准确无误，这可以通过机床的数控系统进行自动定位。

五、冲压加工在进行冲压加工时，需要将模具配合机床进行操作。

机床会按照加工好的程序进行操作，从而将金属板材加工成符合要求的零部件。

六、去毛刺在冲压加工完成之后，需要对加工出来的零件进行去毛刺处理。

去毛刺需要使用专门的设备，对零件表面进行抛丸或者机械去毛刺处理。

七、品质检测品质检测是冲压工艺中最后一个步骤。

在品质检测过程中，要对加工好的零件进行检查、测试，以确保其达到设计要求，是否存在问题需要及时进行处理。

总之，冲压工艺是一项非常复杂的加工技术，需要配合各种设备、技术手段和专业知识。

只有经过良好的模具设计、机床操作和后续处理等流程，才能够生产出高质量的零部件，为整个制造业提供优越的材料和零部件。

1. 设计模具：冲压弯曲成形的第一步是设计模具。

模具根据产品的形状和尺寸要求进行设计，通常包括冲头、模座、导向柱、顶针等部件。

模具的设计要考虑产品的材料特性、成形工艺和使用要求。

2. 材料准备：冲压弯曲成形需要使用金属材料，常见的包括钢板、铝板、铜板等。

在成形之前需要对材料进行切割、整形和表面处理，以保证成形后产品的质量和外观要求。

3. 冲裁：冲裁是冲压成形的第一步，通过模具的冲头和模座对材料进行切割，得到所需的基本形状。

4. 弯曲：在冲裁完成后，需要对材料进行弯曲成形，通过模具的顶针和模具座将材料弯曲成产品需要的形状。

5. 尾料处理：在冲压弯曲成形之后，通常会有一些尾料产生，需要对这些尾料进行处理，包括回收利用和废弃处理等。

6. 检验和调整：需要对冲压弯曲成形的产品进行检验，确保产品的质量和尺寸达到要求。

同时也需要对模具和成形工艺进行调整，以满足产品的生产要求。

1. 高效率：冲压弯曲成形是一种批量生产的工艺，可以快速地完成产品的成形，提高生产效率。

2. 精度高：冲压弯曲成形可以保证产品的尺寸和形状精度，有利于产品的装配和使用。

3. 适用范围广：冲压弯曲成形可以适用于各种金属材料，成形的产品形状也可以多样化，适用范围广泛。

4. 成本低：相比其他成形工艺，冲压弯曲成形的模具制造成本低，适合批量生产和大规模生产。

5. 自动化程度高：冲压弯曲成形可以实现自动化生产，降低劳动强度，提高生产效率和一致性。

6. 适应性强：冲压弯曲成形可以适应各种复杂的产品形状和结构要求，满足不同行业的生产需求。

通过以上内容的介绍，我们可以了解到冲压弯曲成形工艺的基本过程和特点。

这种成形工艺在工业生产中有着广泛的应用，能够满足各种产品的生产需求，并且具有高效率、高精度、低成本和高自动化程度的特点。

随着科技的不断发展，冲压弯曲成形工艺将会在未来的生产中发挥越来越重要的作用。

冲压弯曲成形是金属加工中常用的一种技术，在各行业都有着广泛的应用。

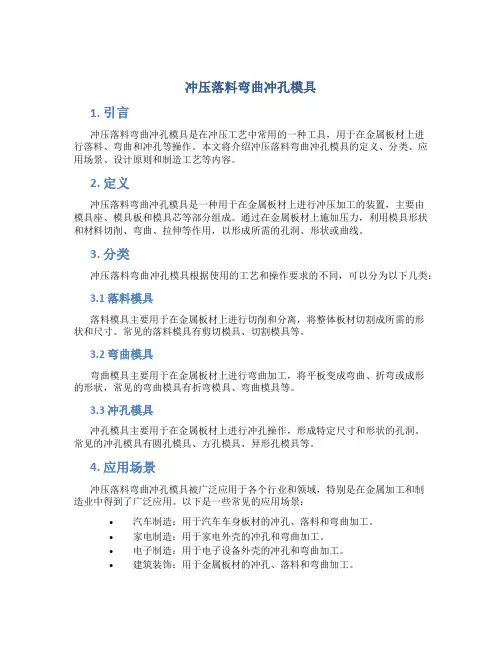

冲压落料弯曲冲孔模具1. 引言冲压落料弯曲冲孔模具是在冲压工艺中常用的一种工具，用于在金属板材上进行落料、弯曲和冲孔等操作。

本文将介绍冲压落料弯曲冲孔模具的定义、分类、应用场景、设计原则和制造工艺等内容。

2. 定义冲压落料弯曲冲孔模具是一种用于在金属板材上进行冲压加工的装置，主要由模具座、模具板和模具芯等部分组成。

通过在金属板材上施加压力，利用模具形状和材料切削、弯曲、拉伸等作用，以形成所需的孔洞、形状或曲线。

3. 分类冲压落料弯曲冲孔模具根据使用的工艺和操作要求的不同，可以分为以下几类：3.1 落料模具落料模具主要用于在金属板材上进行切削和分离，将整体板材切割成所需的形状和尺寸。

常见的落料模具有剪切模具、切割模具等。

3.2 弯曲模具弯曲模具主要用于在金属板材上进行弯曲加工，将平板变成弯曲、折弯或成形的形状，常见的弯曲模具有折弯模具、弯曲模具等。

3.3 冲孔模具冲孔模具主要用于在金属板材上进行冲孔操作，形成特定尺寸和形状的孔洞。

常见的冲孔模具有圆孔模具、方孔模具、异形孔模具等。

4. 应用场景冲压落料弯曲冲孔模具被广泛应用于各个行业和领域，特别是在金属加工和制造业中得到了广泛应用。

以下是一些常见的应用场景：•汽车制造：用于汽车车身板材的冲孔、落料和弯曲加工。

•家电制造：用于家电外壳的冲孔和弯曲加工。

•电子制造：用于电子设备外壳的冲孔和弯曲加工。

•建筑装饰：用于金属板材的冲孔、落料和弯曲加工。

5. 设计原则冲压落料弯曲冲孔模具的设计需要考虑以下几个原则：5.1 结构合理性模具结构需要满足强度要求，同时尽量简化结构，降低制造成本和提高生产效率。

5.2 刀具材料选择根据金属板材的材质和厚度选择合适的刀具材料，以保证模具的耐磨性和切削性能。

5.3 孔洞布局规划冲孔模具的孔洞布局需要合理规划，避免相互干扰和过度集中，同时考虑生产效率和工艺要求。

6. 制造工艺冲压落料弯曲冲孔模具的制造工艺一般包括以下几个步骤：6.1 设计根据产品要求和使用条件，进行模具结构设计和刀具选择。

绪论1.1 概述冲压成形作为现代工业中一种十分重要的加工方法，用以生产各种板料零件,具有很多独特的优势，其成形件具有自重轻、刚度大、强度高、互换性好、成本低、生产过程便于实现机械自动化及生产效率高等优点，是一种其它加工方法所不能相比和不可替代的先进制造技术，在制造业中具有很强的竞争力，被广泛应用于汽车、能源、机械、信息、航空航天、国防工业和日常生活的生产之中。

在吸收了力学、数学、金属材料学、机械科学以及控制、计算机技术等方面的知识后，已经形成了冲压学科的成形基本理论。

以冲压产品为龙头，以模具为中心，结合现代先进技术的应用，在产品的巨大市场需求刺激和推动下，冲压成形技术在国民经济发展、实现现代化和提高人民生活水平方面发挥着越来越重要的作用。

1.2 冲压技术的进步进几十年来，冲压技术有了飞速的发展，它不仅表现在许多新工艺与新技术在生产的广泛应用上，如：旋压成形、软模具成形、高能率成形等，更重要的是人们对冲压技术的认识与掌握的程度有了质的飞跃[1]。

现代冲压生产是一种大规模继续作业的制造方式，由于高新技术的参与和介入，冲压生产方式由初期的手工操作逐步进化为集成制造（图1-1）。

国、日本等发达国家相比还存在相当大的差距。

以大型覆盖件冲模为代表，我国已能生产部分轿车覆盖件模具。

轿车覆盖件模具设计和制造难度大，质量和精度要求高，代表覆盖件模具的水平。

在设计制造方法、手段上已基本达到了国际水平，模具结构功能方面也接近国际水平，在轿车模具国产化进程中前进了一大步。

但在制造质量、精度、制造周期和成本方面，以国外相比还存在一定的差距。

标志冲模技术先进水平的多工位级进模和多功能模具，是我国重点发展的精密模具品种，在制造精度、使用寿命、模具结构和功能上，与国外多工位级进模和多功能模具相比，存在一定差距[2-3]。

1.4 模具CADCAECAM技术冲压技术的进步首先通过模具技术的进步来体现出来。

对冲模技术性能的研究已经成为发展冲压成形技术的中心和关键。

弯曲板冲压工艺及模具设计标准化工作室编码[XX968T-XX89628-XJ668-XT689N]课程设计论文题目：弯曲板冲压工艺及模具设计课程名称：冲压工艺及模具设计课程设计学院材料与能源学院专业班级材料成型及控制工程专业14(4)学号姓名联系方式任课教师2015 年 6月 21日广东工业大学课程设计任务书一、课程设计的内容根据给定的冲压零件图进行产品的冲压工艺分析和比较，制定合理的冲压工艺方案，进行有关工艺计算，确定冲压模具的类型和结构，选择冲压设备，绘制模具的装配图及零件图，编制冲压工艺卡，并撰写设计说明书。
