真空泵的操作与维护真空泵是一种广泛应用于科研、工业和医疗领域的设备，在各行各业起着至关重要的作用。
正确的操作和维护真空泵可以延长其使用寿命，提高工作效率。
本文将对真空泵的操作与维护进行论述。
一、真空泵的操作1. 启动与关闭在启动真空泵之前，确保泵与电源连接正常，注入的介质已达到工作要求。
首先，打开泵上的阀门，并逐步打开进气阀门，观察真空表指针是否正常增加。
当指针明显升高时，可以逐步打开出气阀门，使泵正常工作。
关闭真空泵时，需要逆序操作，首先关闭出气阀门，再关闭进气阀门，最后断开电源。
2. 维持压力在真空泵工作过程中，需要通过监测压力来维持其正常工作状态。
操作者应定期观察真空表指针，并根据需要适时调整进气阀门的开合程度，维持所需的真空度。
在操作过程中，应注意防止过高的真空度，以免损坏设备或产生其他安全隐患。
3. 清洁与冷却真空泵的清洁对于其正常运行至关重要。
在使用过程中，应定期清洗泵的进气口和出气口，防止介质的堆积或泄漏。
同时，应保持泵的冷却系统畅通，确保其散热效果良好。
如果发现冷却系统有异常，应及时进行维修或更换。
二、真空泵的维护1. 定期检查为确保真空泵的正常运行，操作者应定期对其进行检查。
首先，检查真空泵的密封性和紧固件是否正常，如有松动或损坏应及时处理。
其次，检查电源线路和连接器的情况，确保电气系统的安全性。
另外，还应检查真空泵的滤芯和过滤器，清除积聚的杂质。
2. 润滑维护真空泵的润滑维护直接关系到其使用寿命和工作效率。
操作者应按照设备说明书的要求，定期添加润滑油或润滑脂。
同时，应检查润滑系统的工作状态，确保润滑剂的流动畅通。
如有需要，应及时更换润滑剂，并清除泵内的杂质。
3. 备件更换根据真空泵的使用情况，可能需要定期更换一些易损件。
例如，泵的密封圈、叶片等。
在更换备件时，需要选择原厂配件或具有相同性能参数的替代品，并根据操作指南进行正确安装。
4. 外部环境真空泵的正常工作受到外部环境的影响。
真空泵操作说明书1. 产品简介真空泵是一种用于产生和维持真空状态的设备，广泛用于实验室、工业生产和科学研究领域。
本操作说明书将详细介绍真空泵的使用方法和注意事项。
2. 安全须知在操作真空泵之前，请务必遵循以下安全规定：- 在操作前，确保已经充分了解并理解了真空泵的操作手册。
- 确保工作环境通风良好，并戴上适当的防护设备，如手套和眼镜。
- 在操作过程中，严禁将有毒、易燃或腐蚀性物质接触到真空泵。
- 禁止将没有经过处理的气体直接排放到大气中，以避免对环境和人体健康造成危害。
3. 基本操作步骤3.1 准备工作- 检查真空泵是否连接到正确的电源，并确保电源稳定。
- 确保管道连接牢固，无漏气现象。
- 安装并确认真空泵的进出口阀门处于关闭状态。
3.2 启动真空泵- 打开真空泵的电源开关，确认指示灯亮起。
- 检查真空泵的工作状态指示器，确保正常运转。
- 缓慢打开进口阀和出口阀，让泵在无负载状态下运行30秒钟，以允许通过泵的气体流动。
3.3 停止真空泵- 关闭进口阀和出口阀。
- 关闭真空泵的电源开关。
4. 维护和保养4.1 清洁- 在每次使用真空泵后，应使用干净的软布轻轻擦拭外壳，保持清洁。
- 不要使用有机溶液或任何带有腐蚀性的清洁剂来清洗真空泵。
4.2 换油- 根据真空泵型号和使用情况，定期更换油液。
- 先等待真空泵自然冷却至室温后，再打开油箱放油口进行油液更换。
4.3 检查机件- 定期检查真空泵的所有机件和连接部件是否正常，如有发现松动或者磨损，应立即进行修理或更换。
5. 故障排除5.1 真空度下降- 检查进出口阀门是否关闭正确。
- 检查管道和连接件是否密封良好。
- 检查真空泵是否有异常噪音或震动。
5.2 泵无法启动- 检查电源是否连接正常，电源开关是否打开。
- 检查电源线是否受损或松动。
- 检查保险丝是否烧断。
5.3 异常噪音或震动- 停止真空泵运行，并立即断开电源。
- 检查泵体和连接件是否有松动或异物卡住情况。

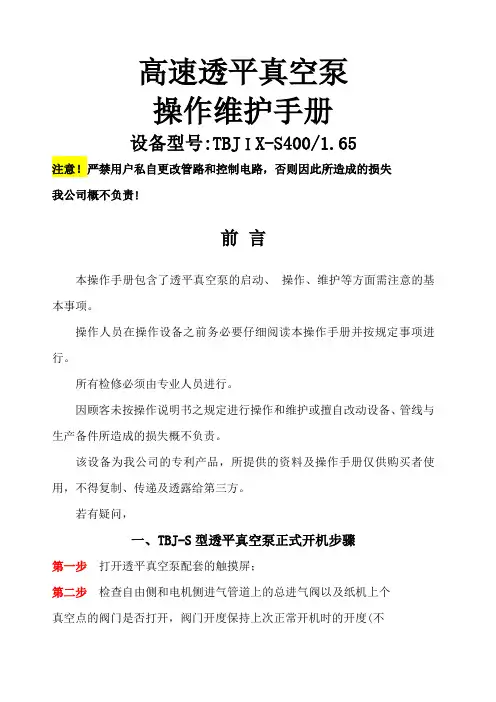

高速透平真空泵操作维护手册设备型号:TBJⅠX-S400/1.65注意！严禁用户私自更改管路和控制电路，否则因此所造成的损失我公司概不负责!前言本操作手册包含了透平真空泵的启动、操作、维护等方面需注意的基本事项。
操作人员在操作设备之前务必要仔细阅读本操作手册并按规定事项进行。
所有检修必须由专业人员进行。
因顾客未按操作说明书之规定进行操作和维护或擅自改动设备、管线与生产备件所造成的损失概不负责。
该设备为我公司的专利产品，所提供的资料及操作手册仅供购买者使用，不得复制、传递及透露给第三方。
若有疑问，一、TBJ-S型透平真空泵正式开机步骤第一步打开透平真空泵配套的触摸屏；第二步检查自由侧和电机侧进气管道上的总进气阀以及纸机上个真空点的阀门是否打开，阀门开度保持上次正常开机时的开度(不允许闷车开机，否者设备会喘振，严重时会造成设备损坏)第三步在触摸屏上启动电动油泵；若油温低于25℃，则在电动油泵运行后启动电加热器；(冬天气温低，油温加热到允许启动温度25℃需要一段过程，请在生产线准备运行时提前启动电动油泵和电加热器，对油进行预热，以免耽误生产线运行。
)第四步检查相应气液分离罐的滤液泵是否开启；若没有，则先开滤液泵；第五步查看触摸屏监控画面中的“主机状态”，当显示为“主机允许启动”时，则可以启动主电机：第六步观察主机电流，触摸屏上“变频电机电流”保持在电机额定电流之内：频率低于40Hz时，真空度不高于-40kpa；频率在40Hz -42Hz时，真空度不高于-43kpa；频率在42Hz-45Hz时，真空度不高于-45kpa；频率在45HF-48Hz时，真空度不高于-48kpa；频率在48HF-50Hz时，真空度不高于-50kpa；若发现真空度调高时设备振动增大或电流变化大，需立即往回调真空度或打开喘振阀。
第七步打开换热器冷却水阀，使油温稳定在40℃土2℃。
低于30℃时，适当关小水阀。
二、润滑油控制指标(1)润滑油的牌号为：46#汽轮机油(粘度等级按(GB/T3141-1994)(2)润滑油质量标准:主要指标应符合下列规定润滑油性能一览表(3)TBJ I润滑油量:280升/台、TBJ IX 润滑油量:350升/台TBJ II润滑油量:400升/台、TBJ III润滑油量：660升/台三、透平真空泵的日常维护注：以下维护必须在设备停止时进行1.注意触摸屏上的“润滑油压差”，显示超过80kpa时需要更换精滤芯。
真空泵的操作与日常维护
一、使用前的准备
1、使用前检查电源线，不允许有破损或接触不良现象。
2、清洗真空机皮垫与真空罩。
3、每次使用前都要检查机器油位应在油标的刻线以上。
二、操作规程
1、把所有要真空的东西放在真空机皮垫上，然后用真空罩罩住。
2、打开电源开关，打开机器开关，同时把机器上放气开关打开，真空表上的指针由0慢慢升到刻度76度时，说明机器工作正常。
3、真空时间一般为1-2分钟，然后关掉机器开关再把放气开关向上打开即可。
三、注意事项
1、真空时，发现真空表上反映针在0位没有上升证明漏气，应查看垫片上是否有杂物，并及时处理。
2、真空时间不要超过2分钟。
四、使用后，机面上与真空罩要洗干净。
五、日常维护
1、清洁设备表面灰尘及杂物。
2、将设备的非油漆金属表面加油。
3、各紧固螺丝需拧紧，不得有松动。
4、检查各部位不应有漏水、油、气现象。
真空泵维护保养说明书一、前言感谢您选择使用我们的真空泵产品。
为了确保您能够正确操作和维护真空泵，延长其使用寿命，并保持其性能稳定，特编写本维护保养说明书，希望能够给您提供有益的指导和帮助。
二、产品介绍1. 真空泵概述真空泵是一种用于抽取容器内气体以达到真空状态的设备。
我们的真空泵采用先进技术和高质量材料制造，具有高效、稳定、可靠的特点。
2. 主要构成部分真空泵主要由机械部分、电子部分和控制部分组成。
机械部分包括泵体、叶轮、轴承等，电子部分包括电机、传感器等，控制部分包括控制器、调速器等。
三、安装与调试1. 安装要求确保真空泵的安装位置平稳牢固，远离震动源和水源，并通风良好。
同时，确保电源稳定，地线接地可靠。
2. 安装步骤（1）仔细阅读安装说明书；（2）根据安装说明书，安装并连接好相关管路和电源；（3）检查各部件是否牢固，紧固螺栓；（4）启动真空泵，进行初步调试。
四、日常维护保养1. 清洁定期清洁真空泵的外观，使用干净柔软的布擦拭，确保泵体表面无灰尘和污垢，避免对泵体造成腐蚀。
2. 润滑根据使用手册中的要求，对泵体内部的润滑部件进行定期润滑，使用指定的润滑油或脂，并注意补充润滑剂。
3. 过滤器清洁定期清洁和更换真空泵的过滤器，防止灰尘、杂质进入泵体，影响泵的正常工作。
4. 定期检查定期检查电机、轴承和密封件的工作状态，如有损坏或故障，及时维修或更换。
五、故障排除1. 常见故障（1）泵体噪音过大；（2）泵体温升过高；（3）抽取效果明显下降；（4）启动困难或无法启动。
2. 解决方法（1）噪音过大可能是由于轴承损坏或润滑不良引起，需要更换轴承或添加润滑油；（2）温升过高可能是由于工作时间过长或泵体内部堵塞导致，需要适当调整工作时间或清洗泵体；（3）抽取效果下降可能是由于密封件老化或过滤器堵塞引起，需要更换密封件或清洗过滤器；（4）启动困难或无法启动可能是由于电源故障或电机损坏引起，需要检查电源或更换电机。

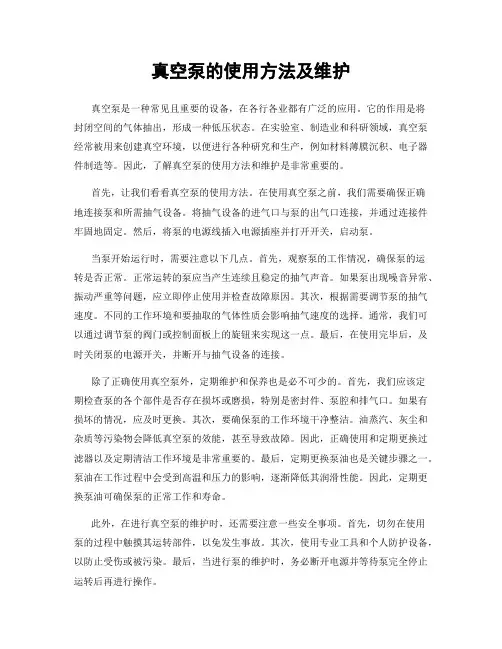

真空泵的使用方法及维护真空泵是一种常见且重要的设备，在各行各业都有广泛的应用。
它的作用是将封闭空间的气体抽出，形成一种低压状态。
在实验室、制造业和科研领域，真空泵经常被用来创建真空环境，以便进行各种研究和生产，例如材料薄膜沉积、电子器件制造等。
因此，了解真空泵的使用方法和维护是非常重要的。
首先，让我们看看真空泵的使用方法。
在使用真空泵之前，我们需要确保正确地连接泵和所需抽气设备。
将抽气设备的进气口与泵的出气口连接，并通过连接件牢固地固定。
然后，将泵的电源线插入电源插座并打开开关，启动泵。
当泵开始运行时，需要注意以下几点。
首先，观察泵的工作情况，确保泵的运转是否正常。
正常运转的泵应当产生连续且稳定的抽气声音。
如果泵出现噪音异常、振动严重等问题，应立即停止使用并检查故障原因。
其次，根据需要调节泵的抽气速度。
不同的工作环境和要抽取的气体性质会影响抽气速度的选择。
通常，我们可以通过调节泵的阀门或控制面板上的旋钮来实现这一点。
最后，在使用完毕后，及时关闭泵的电源开关，并断开与抽气设备的连接。
除了正确使用真空泵外，定期维护和保养也是必不可少的。
首先，我们应该定期检查泵的各个部件是否存在损坏或磨损，特别是密封件、泵腔和排气口。
如果有损坏的情况，应及时更换。
其次，要确保泵的工作环境干净整洁。
油蒸汽、灰尘和杂质等污染物会降低真空泵的效能，甚至导致故障。
因此，正确使用和定期更换过滤器以及定期清洁工作环境是非常重要的。
最后，定期更换泵油也是关键步骤之一。
泵油在工作过程中会受到高温和压力的影响，逐渐降低其润滑性能。
因此，定期更换泵油可确保泵的正常工作和寿命。
此外，在进行真空泵的维护时，还需要注意一些安全事项。
首先，切勿在使用泵的过程中触摸其运转部件，以免发生事故。
其次，使用专业工具和个人防护设备，以防止受伤或被污染。
最后，当进行泵的维护时，务必断开电源并等待泵完全停止运转后再进行操作。
总之，掌握真空泵的使用方法和维护是至关重要的。
真空泵维修安全操作及保养规程真空泵是实验室等场合中常用的设备之一，用于在实验室中制造低压或高真空环境，从而帮助实验的进行。
在实验室中，发生真空泵故障而触发事故的情况时有发生，因此，进行真空泵维修时需要遵循一些安全操作规范以确保操作人员的安全。
真空泵维修前的安全准备在进行真空泵维修前，需要进行以下安全操作：1.断电操作：由于真空泵需要使用电力，在维修工作前，需要将电源切断。
切断电源时，要确保电源旁边有人负责观察，如有异常情况应立刻关掉电源并进行排查。
2.防护措施：维修人员必须穿戴安全衣物，并配戴好防护手套和安全帽以保证自身安全。
3.检查环境：在维修过程中，需要环境清洁且干燥，避免尘土和水气进入真空泵内部。
真空泵维修注意事项在维修真空泵时，我们应注意以下事项：1.维修时需要保持警惕，如果感觉不妥，应立即关掉电源。
2.维修过程中，需要使用专业的工具和设备以确保维修能够顺利进行。
遵守操作步骤，不可随意更改。
3.定期清理：经常对泵进行清洗工作，避免在维修过程中产生污染，影响维修效果。
4.注意泵的温度：在泵长时间使用后，泵的壳体会变得很热，在泵维修过程中，要注意泵的温度。
使用钳子或类似器具来移动零件或部件，不要手工操作。
真空泵基础保养对于一些基础保养工作，我们需要每隔一段时间进行检查，以维护真空泵的使用寿命。
以下是一些常用的保养方法：1.定期清理：定期对真空泵进行清理，去除泵内的灰尘、油脂、污垢等，以保证泵内干净和泵的工作效果。
2.润滑：在所使用的泵中添加润滑剂，提高泵的使用寿命和效果；3.检查机件：定期检查泵内零件，发现损坏零件及时更换。
结束语总之，在进行真空泵维修和保养时，需要特别注意它的安全和准确性，把控好操作流程，并防止对操作人员造成伤害。
同时对于真空泵的日常使用，及时保养，也是确保其长期使用效果的重要手段。
以上便是真空泵维修安全操作及保养规程的一些注意事项和基础保养内容，希望大家参考并遵循这些规程。
真空泵使用操作说明引言：真空泵是一种关键设备，广泛应用于科研、工业制造、医疗等领域。
正确的操作和使用方法不仅可以提高设备效率，还能延长设备的使用寿命。
本文将详细介绍真空泵的使用操作说明，帮助用户正确操作和维护真空泵设备。
一、安全操作须知1. 使用前，请确认真空泵和附件是否完好，若有损坏或松动，应先进行修复或更换。
2. 在操作前，应戴上适当的个人防护装备，如手套、眼镜等。
3. 操作时应确保周围通风良好，以避免有害气体的积聚。
二、真空泵的操作步骤1. 真空泵的启动：a. 打开泵体上的电源开关，并观察是否有异常声音或异味产生。
b. 若泵体有液晶显示屏，则可根据显示屏上的指示进行操作。
若无显示屏，则需根据使用说明进行操作。
c. 等待泵体自检完成后，按下启动按钮，开始运行。
2. 真空泵的停止：a. 若泵体设有自动停止功能，则可通过按下停止按钮实现停止操作。
b. 若泵体无自动停止功能，则应依次关闭电源开关和进气阀门，待泵体完全停止运行后，再关闭气源。
3. 真空泵的维护保养：a. 定期清洁真空泵的外壳，并保持周围环境的清洁。
b. 定期更换油封，并定期检查真空泵的密封性能。
c. 在运行过程中，注意观察真空泵是否有异常声音或振动，若有异常现象应立即停止使用并进行维修或更换。
三、真空泵的故障排除方法1. 泵体无法启动：a. 检查电源是否连接正常，确认电源开关是否打开。
b. 检查电源线是否损坏，如有损坏应及时更换。
c. 若仍无法启动，可能是电机故障，应联系专业维修人员进行检修。
2. 泵体运行过程中发出异常声音：a. 停止使用泵体，检查是否有异物或杂质进入泵体。
b. 检查传动部件是否松动或损坏，如有问题应及时维修。
3. 泵体无法达到预期真空度：a. 检查泵体的密封性能，如有问题应检查密封件是否完好并及时更换。
b. 检查真空泵是否正确连接，确认连接口是否密封良好。
c. 检查进气阀门是否正确打开，以允许空气进入泵体。
结论：正确的使用操作方法能够确保真空泵的高效运行和良好的维护，延长设备使用寿命。
真空泵作业指导书引言概述：真空泵是一种用于排除容器内气体，从而创造真空环境的设备。
它在许多领域，如化学工业、医疗设备和实验室中都有广泛的应用。
为了确保真空泵的安全和有效运行，本文将提供一份真空泵作业指导书，以匡助操作人员正确操作和维护真空泵。
一、操作前准备1.1 检查真空泵的外观和连接：在操作真空泵之前，首先要检查泵的外观是否有明显的损坏或者漏油现象。
同时，确保泵的连接部份紧固可靠，防止气体泄漏。
1.2 检查真空泵的电源：确认真空泵的电源接线是否正确，电压是否符合设备要求。
避免电源问题对泵的正常运行产生影响。
1.3 清理工作区域：确保真空泵周围的工作区域清洁整齐，避免杂物妨碍操作和维护。
二、操作步骤2.1 启动真空泵：按照设备说明书的要求，正确启动真空泵。
通常需要打开电源开关，并按照顺序打开相应的阀门，以确保泵的正常启动和运行。
2.2 监控真空泵的运行：在真空泵运行期间，要定期观察并记录泵的运行状态，如转速、功率和真空度等。
如发现异常情况，应及时住手泵的运行，并检查故障原因。
2.3 关闭真空泵：当操作完成或者需要住手真空泵时，应按照逆序关闭相应的阀门，并关闭电源开关。
在关闭电源之前，确保泵的运行已彻底住手，以避免损坏设备。
三、维护保养3.1 定期更换油封和油液：根据设备说明书的要求，定期更换真空泵的油封和油液。
油封的损坏会导致气体泄漏，而油液的老化会影响泵的性能。
3.2 清洁真空泵的过滤器：定期清洁和更换真空泵的过滤器，以防止灰尘和杂质阻塞过滤器，影响泵的正常运行。
3.3 定期检查和维护：定期检查真空泵的关键部件，如机电、轴承和密封件等是否正常工作。
如发现问题，及时进行维修或者更换。
四、安全注意事项4.1 防止过载运行：不要超过真空泵的额定工作范围，以免过载运行导致设备损坏。
4.2 避免泵油溅出：在更换油封和油液时，要小心操作，避免油液溅出，以免对操作人员造成伤害。
4.3 防止触电：在操作和维护真空泵时，要注意电源的安全使用，避免触电事故的发生。
真空泵操作方法说明书1. 概述真空泵是一种广泛应用于工业、医疗、科研等领域的设备，用于抽取空气或其他气体，以达到产生真空的目的。
本操作方法说明书将为您详细介绍真空泵的操作步骤，以确保您正确、安全地运行真空泵。
2. 设备准备在操作真空泵之前，请确保以下准备工作已经完成：2.1 检查设备完整性：检查真空泵是否完好无损，确保所有连接件紧固可靠。
2.2 检查电源供应：确保真空泵的电源供应符合要求，电压和频率匹配。
2.3 检查冷却水供应：如果真空泵需要冷却水，确保冷却水供应充足，并检查冷却水系统的正常运行。
3. 操作步骤3.1 打开电源：按照真空泵的电源接线图，将电源插头正确地插入电源插座，并将电源开关打开。
3.2 启动泵机：根据真空泵的类型和规格，启动泵机。
通常有以下两种方法：3.2.1 旋钮启动：将泵机开关旋钮从“停止”位置逆时针旋转至“启动”位置，直至泵机启动。
3.2.2 按钮启动：按下启动按钮，直至泵机启动。
3.3 观察泵机工作状态：当泵机启动后，通过橡胶套管或透明观察窗观察泵机的工作状态。
注意观察泵机是否运转正常，是否有异常噪音或振动。
3.4 调节泵机参数：根据需求，使用泵机上的调节旋钮或按钮，调节泵机运行参数，例如转速或抽取速度。
3.5 抽气操作：连接泵机与待抽取的系统或设备，确保连接紧密可靠。
开启系统阀门，开始抽取气体。
根据实际情况，可能需要调节泵机运行参数以达到所需的真空度。
3.6 监测真空度：使用真空度检测仪器监测抽气系统的真空度，确保真空度符合要求。
3.7 停机操作：当抽气任务完成或需要停机时，请按照以下步骤进行：3.7.1 关闭系统阀门：先关闭待抽气系统的阀门，以防止气体回流。
3.7.2 关闭泵机：将泵机开关旋转至“停止”位置或按下停止按钮，使泵机停止工作。
4. 安全注意事项在操作真空泵时，请遵守以下安全注意事项：4.1 了解真空泵的额定工作条件和参数，并确保在这些范围内操作。
4.2 在操作真空泵之前，务必戴上适当的防护手套和眼镜，以防止意外伤害。

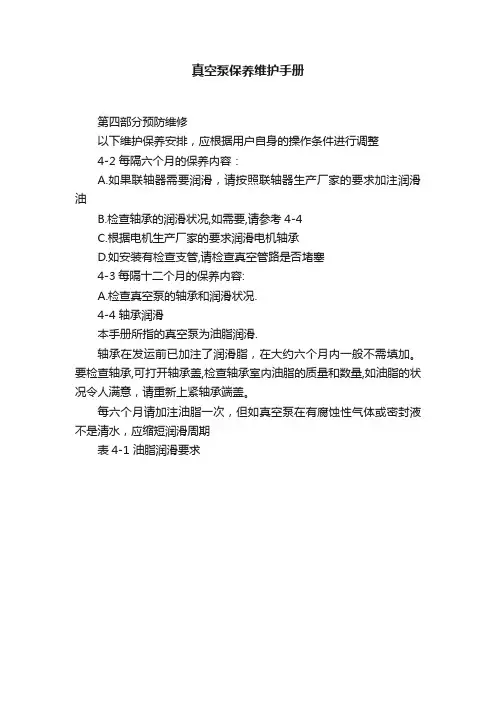

真空泵保养维护手册
第四部分预防维修
以下维护保养安排，应根据用户自身的操作条件进行调整
4-2 每隔六个月的保养内容：
A.如果联轴器需要润滑，请按照联轴器生产厂家的要求加注润滑油
B.检查轴承的润滑状况,如需要,请参考4-4
C.根据电机生产厂家的要求润滑电机轴承
D.如安装有检查支管,请检查真空管路是否堵塞
4-3每隔十二个月的保养内容:
A.检查真空泵的轴承和润滑状况.
4-4 轴承润滑
本手册所指的真空泵为油脂润滑.
轴承在发运前已加注了润滑脂，在大约六个月内一般不需填加。
要检查轴承,可打开轴承盖,检查轴承室内油脂的质量和数量,如油脂的状况令人满意，请重新上紧轴承端盖。
每六个月请加注油脂一次，但如真空泵在有腐蚀性气体或密封液不是清水，应缩短润滑周期
表4-1 油脂润滑要求。
本手册提供了2BEX 水环真空泵安装、使用和维修时必须注意的事项和指导。
在安装使用水环真空泵之前，有关技术和操作人员必须首先通读本手册。
1 设备说明1.1 概述2BEX 水环真空泵采用单级单作用的结构形式。
通常用于抽吸不含固体颗粒、不溶或微溶于工作液的气体。
当过流部件采用耐腐蚀材料时，可用于抽吸腐蚀性气体。
产品标准 Q/SOEU017-2005。
2BEX 型水环真空泵单泵及成套型号表示方法 a 、单泵表示方法2BEX 35 3—0最低吸入绝对压力代号，“0”为最低吸入绝对压力33hPa ，“1”为最低吸入绝对压力160hPa叶轮宽径比代号，“3”为叶轮宽径比为1，“5”为叶轮宽径比为1.2，“6”为叶轮宽径比为1.2，泵体带中间隔板叶轮名义半径，以cm 为单位单级水环真空泵系列名称b 、成套型号表示方法2BEX 353—0 B D 4 L F转速代号，以r/min为单位（具体代号见性能表）泵排气口方向代号，无字为泵顶端排气，“L ”为泵水平排气轴封型式代号，“3”为外供水填料密封，“4”为内供水填料密封，“5”为机械密封传动方式代号，“D ”为电机直联传动，“V ”为电机皮带传动，“G ”为电机减速机传动材料代号，“B ”为主要过流部件为普通材质，“E ”主要过流部件为304，“H ”主要过流部件为316Ti与单泵相同1.2 工作原理转时，沿泵体内壁形成旋转的液环，及侧盖端面构成月牙形的工作腔，的十几个空腔。
随着转子的旋转，此气腔在泵的吸气区体积逐渐增大，其内部压力下降，从而将气体吸入泵内；气腔在排气区体积逐渐减小，在吸气区吸入的气体受到压缩，压力上升，当达到或大于出口压力时，气体被排出。
从而完成吸气、压缩、排气三个工作阶段。
1.3 结构说明2BEX系列水环真空泵采用轴向吸排气结构，单泵主要由泵体、叶轮、轴、传动侧分配器、非传动侧分配器、侧盖、自动排水阀等零部件组成。
叶轮和轴热套在一起，侧盖上留有观察孔，泵体可旋转，以满足用户的不同要求。
真空泵操作及维护指引真空泵是一种用于抽取气体或气体混合物的设备。
它被广泛应用于许多领域，如实验室研究、医疗设备、制药和化学工业等。
为了保持真空泵的正常运行和延长使用寿命，下面是一些真空泵操作和维护的指南。
操作指南：1.检查真空泵的工作原理和操作手册，了解设备的工作方式和使用限制。
2.在使用真空泵之前，确保设备连接正确，密封良好，并检查所有管道和接口是否松动或损坏。
3.打开泵的阀门，平稳地启动泵。
在启动过程中，应该保持泵的压力和流量在安全范围内。
4.避免过度工作、高负载或长时间运行，这样可以减少设备的磨损和损坏。
5.定期检查并清理真空泵的滤网和过滤器。
过滤器可能会被灰尘、杂质或污垢堵塞，影响泵的性能。
6.定期检查和更换润滑油。
润滑油在运行过程中会老化和污染，如果不及时更换，可能会影响泵的正常运行。
7.注重防腐蚀保护。
一些气体或气体混合物可能会对泵内部的金属部件产生腐蚀作用，导致设备损坏。
使用适当的防腐蚀涂层或材料可以延长设备的使用寿命。
8.使用维护记录和维护计划，定期进行维护和检修工作。
定期清洗、校准和更换磨损的零部件，以确保泵的正常运行。
维护指南：1.清理真空泵的外部表面，并确保排放出口通畅。
清除表面积聚的灰尘和污垢，以便散热和保持泵的性能。
2.检查泵的密封系统，确保没有泄漏。
定期更换密封件，以防止气体泄漏和设备损坏。
3.检查真空泵的电气连接和电线，确保电源线路正常并牢固连接。
4.定期检查真空泵的运行状态和性能。
使用适当的仪器进行测量和检验，以确保泵的工作参数在正常范围内。
5.定期校准泵的压力表和流量计，以确保其准确性和精度。
6.如果发现任何异常噪音、振动或异味，应立即停止使用真空泵，并检查设备是否出现故障或损坏。
7.定期进行泵的维护保养，包括清洗、润滑和更换磨损的零部件。
定期更换油封、轴承和密封件，以保持设备的正常运行。
总结：以上是真空泵操作和维护的一些建议和指南。
定期维护和保养真空泵是确保设备正常运行和延长使用寿命的关键。
真空泵操作说明一、引言真空泵是一种应用广泛的设备，用于在容器内部创造真空环境。
本文将提供详细的真空泵操作说明，旨在帮助用户正确、安全地操作真空泵，以确保设备的正常使用和延长其使用寿命。
二、真空泵的基本结构真空泵通常由以下几个主要组件组成：1. 泵头：负责真空吸入和排出的部分。
2. 电动机：提供动力以驱动泵头的工作。
3. 连接件：用于连接泵头和真空容器。
4. 控制面板：用于设定和监控泵的工作参数。
三、准备工作在操作真空泵之前，确保已经完成以下准备工作：1. 工作环境：确保操作环境干净、整洁，并远离易燃、易爆和腐蚀性物质。
2. 检查泵体：检查泵体是否完好无损，并清理泵体表面的杂质。
3. 电源连接：将真空泵正确地连接到电源，并确保电源稳定可靠。
4. 连接管路：根据需要，正确连接泵头和真空容器，确保连接紧密无泄漏。
四、操作步骤1. 启动真空泵：确保泵头和真空容器已正确连接后，按下控制面板上的启动按钮，启动电动机和泵头。
等待泵头达到稳定运行状态。
2. 设定工作参数：通过控制面板上的按钮和旋钮，设定所需的真空度、抽气速率和运行时间等参数。
注意，根据具体泵的型号和说明书，确保设定参数处于安全和合理范围内。
3. 开始抽气：根据设定的参数，按下开始按钮，真空泵将开始抽气工作。
期间可以通过控制面板或其他指示器监测泵的工作状态和真空度情况。
4. 监控工作过程：在抽气过程中，密切监视泵的运行状况，确保一切正常。
关注泵的噪音、振动以及可能出现的异常情况。
5. 停止真空泵：当抽气完成或需要停止泵工作时，先按下停止按钮，确保泵头停止工作后再关闭电源。
六、维护保养1. 定期检查：定期检查泵体、电路及连接件，确保其处于良好状态。
如发现异常情况，应及时进行维修或更换。
2. 清洁保养：定期清洁泵体外部，并根据使用频率和实际情况清洗泵头内部。
注意使用适当的清洗剂和方法，并遵循相关安全操作规范。
3. 润滑维护：根据具体的说明书，对泵头内部的运转部件进行润滑。
BECKER真空泵使用维护——安装调试周期保养一般维修中修大修一. 安装调试:1. 泵浦放置水平地面或平台,也可用底脚螺栓固定于水平支座。
2. 进行进气口管道连接,除去排气口防护塞子,如操作介质中有粉尘,请加装进气口过滤器。
3. 按规定的油品和油量给泵浦注入泵油。
4. 进行电源线连接,保证供电电压频率附合电机要求。
5. 瞬时通电, 检查泵浦运转方向,使运转方向与电机上的方向标记一致。
注意:调试和使用过程中,若泵浦进气口是与大气相通状态,则绝对不允许泵浦连续运转超过3分钟二. 日常维护:1. 检查泵浦操作环境,避免异物杂物落在泵浦上。
2. 开机前检查油位油质是否达到开机要求,若泵油不够可添加,并确定在正常油位。
3. 注意起动及运转声响和温升情况。
4. 系统起动15分钟后查看排气压力,检查排气口有无喷油现象。
5. 在操作介质含有适量水份的情况下,泵浦要在系统起动前30分钟开机, 且在系统关闭30分钟后停机。
注意：油箱内绝对不能混有不同牌号的真空泵油三. 周期保养:真空泵油:1 建议使用我公司指定的泵油品牌和型号。
2.泵浦初次使用100小时后更换泵油,以后每500-2000个工作小时更换一次,(视操作介质,工作环境等因素而定)。
3 换油时应先将油箱内的油放完,注入少量新的油,开机半分钟后再将油放完,最后注入新的泵油到指定油位。
旋片: 使用周期四年左右。
轴承: 约四年更换,通常在大修保养时更换。
排气过滤器: 更换周期18个月(视操作环境而定)或当排气压力超过0.6bar时(排气压力表指针指向红色区域)。
油过滤器: 原则上与泵油同期更换油箱油路: 清洁周期为500-2000小时进气过滤器: 每周清洁一次。
四. 一般维修:一般维修与周期保养是同时进行的,在保养的同时检修泵浦,而保证泵浦工作能力。
一般维修保用期为6个月。
一般维修工作建议由我公司专业人员进行五. 中修:在真空度达不到工作要求或泵头出现异常声响时需进行泵头中修。
高速透平真空泵操作维
护手册
Document number：PBGCG-0857-BTDO-0089-PTT1998
高速透平真空泵
操作维护手册
设备型号:TBJⅠX-S400/
注意！严禁用户私自更改管路和控制电路，否则因此所造成的损失我公司概不负责!
前言
本操作手册包含了透平真空泵的启动、操作、维护等方面需注意的基本事项。
操作人员在操作设备之前务必要仔细阅读本操作手册并按规定事项进行。
所有检修必须由专业人员进行。
因顾客未按操作说明书之规定进行操作和维护或擅自改动设备、管线与生产备件所造成的损失概不负责。
该设备为我公司的专利产品，所提供的资料及操作手册仅供购买者使用，不得复制、传递及透露给第三方。
若有疑问，
一、TBJ-S型透平真空泵正式开机步骤
第一步打开透平真空泵配套的触摸屏；
第二步检查自由侧和电机侧进气管道上的总进气阀以及纸机上个
真空点的阀门是否打开，阀门开度保持上次正常开机时的开度(不
允许闷车开机，否者设备会喘振，严重时会造成设备损坏)
第三步在触摸屏上启动电动油泵；若油温低于25℃，则在电动油
泵运行后启动电加热器；(冬天气温低，油温加热到允许启动温度25 ℃需要一段过程，请在生产线准备运行时提前启动电动油泵和电加热器，对油进行预热，以免耽误生产线运行。
)
第四步检查相应气液分离罐的滤液泵是否开启；若没有，则先开
滤液泵；
第五步查看触摸屏监控画面中的“主机状态”，当显示为“主机允许启动”时，则可以启动主电机：
第六步观察主机电流，触摸屏上“变频电机电流”保持在电机额定电流之内：频率低于40Hz时，真空度不高于-40kpa；频率在40Hz-
42Hz时，真空度不高于-43kpa；频率在42Hz-45Hz时，真空度不高于-45kpa；频率在45HF-48Hz时，真空度不高于-48kpa；频率在
48HF-50Hz时，真空度不高于-50kpa；若发现真空度调高时设备振动增大或电流变化大，需立即往回调真空度或打开喘振阀。
第七步打开换热器冷却水阀，使油温稳定在40℃土2℃。
低于30℃时，适当关小水阀。
二、润滑油控制指标
(1)润滑油的牌号为：46#汽轮机油(粘度等级按(GB/T3141-1994)
(2)润滑油质量标准:主要指标应符合下列规定
润滑油性能一览表
(3)TBJI润滑油量:280升/台、TBJIX润滑油量:350升/台
TBJII润滑油量:400升/台、TBJIII润滑油量：660升/台
三、透平真空泵的日常维护注：以下维护必须在设备停止时进行
1.注意触摸屏上的“润滑油压差”，显示超过80kpa时需要更换精滤芯。
设备带两个精滤芯，一开一备，如第一次超过80kpa，只要把精滤芯转换开关打至另一边，转换开关所在的一边为备的精滤芯；
2.每次生产线停机检修时，取出进气管道过滤器内的过滤网进行清洗、吹干后装回(可通过观察过滤器两端真空表的压力差来判断过滤网的畅通情况)
3.定期检查透平真空泵油箱油位，若油位低于指示牌下线，请添加
指定的汽轮机油；(牌号：和第一次加的油一样)
4.定期检查管道过滤器是否堵塞：管道过滤器两边真空表是否有偏差，及时清理；
5.每次生产线停机检修时，将液位计底部的排污阀打开，进行排污；若因液位计管道内部堵塞而无法排污，请将其底部的法兰拆开，取出管道内的浮子，清理管道，装回时注意浮子的方向，清理完及时关闭排污阀；
6.停机整修时，安排相关人员对电机、仪器仪表进行常规保养，如
对电机定量加注黄油等；
四、操作注意事项
1.关于喘振,真空泵开机后，若是发现入口真空度、主机电流剧烈波动，请马上手动将对应位置的防喘阀打开20%，并检査对应位置的总管阀门和吸水箱阀门的开度，严禁在阀门开度＜25%的情况下开机；
2.设备运行频率提高后，网部断浆时容易导致设备过电流，断浆前请按“断纸低速”，所有设备频率将自动调低；等上浆后再通过手动输入将频率调回原值。
注意：此操作不能过于频繁；
3.主机停止后，电动油泵将自动启动，并运行3分钟。
在这3分钟内，无法启动主机，也无法手动停止电动油泵。
必须等到3分钟后，电动油泵自动停止，才能重新按开机步骤启动主机；
4.防喘阀开度调节、频率调节，在输入数据后，按Enter才能生效；
5.关于报警信息
a.当触摸屏监控数据超过报警值时，对应的数据显示框将变为黄色
并闪烁，同时声光报警器报警，该报警将记录在报警信息中，并显
示为红色。
当用户确认该报警信息后，该信息变为黄色当用户解除该报警后，该信息变为绿色。
b.当出现联锁停车后，相应的联锁停车原因将记录在报警信息里。
用户在查明联锁停车原因，并解除了联锁停车故障后，再在电脑上按下“故障复位”按钮，然后才能重新启动真空泵。
五、常见故障原因及处理方法
1.主机喘振
喘振是透平机械特有的缺点，喘振现象从物理角度看是一种低频、高振幅的气流压力脉冲。
这种具有一定能量的气流脉冲使透平
真空泵高速转子失稳、振动加大，严重时发出轰鸣声和严重的噪音，
同时伴有机身强烈振动，入口真空度、主机电流剧烈波动，若在喘
振工况下持续工作，而不迅速采取措施予以制止，那么产生的后果
将十分危险，甚至使机器报废。
喘振调节：一般说常见喘振均发生在入口真空度增大，或出口管道阻力急增的情况下。
一般透平真空泵出口管路放空，因此在实
际运行中，多为入口真空度增加造成，建议用户采用旁通防喘振系
统。
2.主机过载
因透平真空泵设计的入口真空度50Hz下为-50kpa，温度为30
℃，如工作在大气状态下(压力，温度30℃)，在相同流
量下，轴功率将约增加倍，因此在设备工作中应控制好入口阀
门，防止主机过载。
3.主机无法启动
4.性能下降，流量、压力达不到要求
5.供油压力低
6.振动增大
7.入口真空度低
8.入口真空度高报警
9.入口液位高报警
10.润滑油差压高报警
11.润滑油温度高报警
12.变频器故障
检查并记录变频器监视器显示的代码，根据变频器用户手册的故障诊断和纠正措施查出故障原因并解决。
注:变频器故障联锁停车，必须在故障解除后，并在变频器上复位才能重新开启真空泵。
六.工作程序显示的数据正常的显示范围
注：兴隆纸业电脑操作与触摸屏操作大致相同。
韩琼整理。
