汽车白车身焊接质量控制及检测和评价摘要：白车身即为车身钣金总成，其是由很多冲压成型的钣金焊接而成的结构件。
白车身结构复杂，由几百个冲压件、焊接螺栓、焊机螺母经过焊接而成，因而焊接的焊点非常多。
白车身的焊接工艺技术主要有电阻焊、电弧焊、激光焊、ＣＯ２气体保护焊。
关键词：白车身；焊接；质量控制；检测；评价引言随着汽车制造技术水平的高速发展，各汽车主机厂焊装工艺的自动化程度越来越高，其中机器人的投入使用带来的自动化提升最为明显，为适应主机厂的发展，为主机厂提供焊接零部件的供应商也开始大量使用机器人进行自动化生产，节约人力成本的同时，提升自动化率，提升产品质量的可控性与一致性。
同时，随着生活水平的提高，人们对汽车的需求越来越多样化、个性化，促使汽车制造向高柔性化方向转变。
焊接零部件供应商为适应这种需求，也在寻求更为经济，更高效率的柔性生产方式。
1装置工作原理该汽车车身板件定位切割焊接装置，包括支撑板、定位杆和板件，支撑板上设置有滑动槽，滑动槽内部通过滑动块安装有支撑块，支撑块顶部端面包覆有棉层，板件的内部通过棉层放置在支撑块上，空腔内底部通过导向槽安装有滑动板，定位杆通过调节轴固定安装在滑动板的末端，定位杆的末端通过转轴安装有定位座，并通过定位座的端面与板件端面接触设置。
切割、焊接时，对板件支撑固定，支撑块根据需要支撑固定的板件的面积通过滑动槽调节位置，支撑块通过顶部端面包覆的棉层对板件内部支撑，滑动板通过导向槽根据板件的长度或宽度从空腔内部拖出，操作盘对调节轴转动，带动定位杆转动，并根据需要焊接固定的板件宽度通过调节块在调节槽调节位置。
2汽车白车身焊接工艺2.1电阻焊技术电阻焊技术是指被焊接零部件在两个电极之间，以电流熔炼零部件实现白车身融合的技术。
此类白车身零部件在焊接中的电阻值相对较大，当电流经过此零部件的时候都会造成焊接部位临近区域产生电阻热。
从而融化两个零部件，将其牢固地结合在一起。
当前，电阻焊主要包含了点焊、凸焊、缝焊和对焊四种类型。
汽车车身焊接质量控制摘要：随着国家汽车行业的发展，汽车车身焊接技术受到广泛关注与重视，应将其合理应用在生产经营中，利用科学方式分析实际情况，创建多元化的管理与控制机制，提升汽车车身焊接技术的应用效果，满足当前的实际发展需求，达到预期的生产目的。
关键词：汽车；车身焊接；质量控制1、代车身焊装生产特点1.1车身轻量化，促使新材料应用和新焊接技术发展减轻汽车重量可以提高输出功率、降低噪声、降低油耗是众所周知的。
若汽车整车重量降低10%，燃油效率就可以提升6%～8%，CO2 排放可减少约5 g/km。
目前欧洲大型汽车制造商正在进行“超轻型工程”，预计将减轻车身自重30%，车体的设计中将采用超过80%的高强钢。
除了采用高强钢外，各汽车厂商正在研究并部分采用了铝、镁轻合金，复合材料用于车身结构。
在车身结构设计方面，改进车身部件连接形式也能达到减轻车身重量的目的，如改变零件搭接点焊为激光焊。
为此，面临高强或超高强度钢、轻合金结构的焊接中出现的难题，研究开发新的焊接工艺和相应的设备成为焊接装备行业急需解决的课题。
1.2追求车身安全性，提高车身焊接质量为提高汽车安全性，除了在结构设计、操控系统、安全防护等方面采取措施外，提高车身自身刚性和强度也是车身设计制造工作者的使命。
如何提高焊接质量的稳定性，特别是采用高强或超高强度钢、镀层钢并提高其焊接性能，以提高车身关键部位构件的材料强度。
为此，必须大量采用先进的新装焊工艺，如激光焊接、中频点焊、摩擦搅拌点焊、胶结点焊等新工艺，提高零部件焊接质量和强度，这将对焊接工程提出更新的要求。
2、汽车车身的焊接工艺2.1点焊2.1.1焊前清理即将车身的焊接表面的污物清除干净，譬如漆膜、锈迹等，让焊接电流保持通畅；2）掌握焊接表面间的间隙。
在焊接之前，应当把焊件的表面进行整平，为防止焊接中出现电流导通不畅现象，焊接件与焊接件表面之间严禁出现间隙。
在焊接过程中，如果发现焊点面积变小，可用夹钳将焊件牢牢地夹紧，预防间隙出现。
客车的结构包括车身、底盘、内饰、动力总成和电气设备等，其中车身又分为承载式和非承载式两种。
车身不仅承载部分部件，而且对整车的防水、防尘具有重要作用。
车身包含蒙皮和骨架，主要制造工艺是焊接。
因此，焊接工艺的质量直接影响车身质量和整车性能。
１ 客车车身焊接工艺的特点客车作为汽车的一种，在我国划归为商用车范畴，在制造工艺上与乘用车区别较大。
1.1 客车产品结构客车根据用途不同主要分为公路客车和公交客车。
公路车目前较多采用承载式和半承载式车身，公交车多采用非承载式车身。
其中，承载式车身由于要承载大多数部件的重量，地面的振动也会直接传递到车身，因此对底架和车身骨架的焊接质量要求很高，对底架和车身的防腐处理要求也较高。
车身由蒙皮和骨架结合而成，蒙皮多用冷轧钢板、铝板或钢板-增强塑料制成。
骨架大多用型材或冲压件焊成桁架结构。
侧面的蒙皮大多经预张拉后焊于骨架，可以提高车身的强度和刚度，并可减少车身内外板的空腔共振。
1.2 客车车身焊接工艺特点客车作为商用车范畴，在销售上与乘用车区别较大。
销售订单会根据客户的需求对基本型进行修改，如更改发动机，座位种类、数量，空调品牌、车窗结构等。
由于订单主要基于客户的需求，每个订单涉及的车型或多或少都要修改基本型车型图纸，所以客车的制造无法做到大批量生产。
大多数车型都是小批量或个性订制，在生产制造上自动化程度低，人工生产装配占主要比例。
因此，车身焊接生产更是需要大量的焊接工人参与，在焊接工艺的规范上和质量把控上尤为重要。
焊接方式上，多采用CO2气体保护电弧焊和电阻焊。
２ 客车车身焊装制造工艺2.1 车身骨架的焊装车身骨架的焊装是骨架从构件到部件再到总成的制造过程。
车身骨架由前后围骨架、左右侧围骨架、顶盖骨架和底架六大片构成，如图1所示。
焊装先从分总成的组焊开始，将散件组焊成六大片分总成。
骨架零件一般由制件车间制作，并运至焊装车间待用。
图１ 车身骨架车身骨架只起到支撑、承载作用。
焊装质量管理焊装作为轿车的四大工艺之一，是一个非常重要的工序，白车身表面和配合间隙影响整车的外观，尺寸偏差将严重影响着总装装配和整车性能，焊接质量则关系着整车的安全性能，并且因为焊装的质量问题对后序的影响将是后工序不可修复或难以改善的，所以整车的冲焊工序质量控制就尤为重要。
焊装的质量控制可分为四部分，白车身尺寸控制、白车身焊接质量控制、白车身外观质量控制、白车身扭矩控制。
一、白车身尺寸控制1、夹具的控制焊装白车身尺寸控制主要由现场夹具来保证，而夹具的精度和状态是首先必须保证的。
夹具的检查、点检由车间操作者执行，工艺员进行工艺检查，质保科监控；检查内容包括夹具上定位销、定位面等是否磨损、松动，有无异常等，设备科工装班和生产车间共同维护。
建立夹具工作状态清单，对易受影响产生精度下降的夹具定期标定与校正，保证车身尺寸的变动处于受控范围内。
质检组根据工序检查表对相关工位夹具进行工位审核，审核工位滚动调整。
凡涉及车身尺寸的问题需调整夹具，必须由车间结合3D测量数据和生产技术科、质保科共同确定，以保证现场车身夹具使用处于受控状态，对调整夹具后的白车身车身号有记录，对于工艺有变更的也必须有记录。
2、车身尺寸的控制通过近期不同车型IQG值情况反映，车身的尺寸一直存在波动，因为部分车身尺寸的偏差，造成总装装配困难，这就需要在车身上适当增加测量点，如侧围间距、大灯安装支架与翼子板的间距等。
根据3D测量数据的变动对车身部分测量点抽检，同时以一周为单位对车身尺寸进行检查。
3、检具测量现场生产的分总成件首件、中间件、末件要求上检具，对所生产件的状态，尤其是尺寸状态进行检验，确定生产前及生产中产品的一致性，合格性，保证对各个分总成的实际尺寸与检具的要求的差异能够及时发现，并对异常情况进行整改，防止批量问题的发生。
主要测量项目是孔、间隙、平度等。
对于关键总成件、表面件都直接影响白车身的尺寸，IQG，甚至整车的配合情况，要求焊装车间对于检具的使用及维护制定计划，按照计划实施。
焊装质量控制焊装作为轿车的四大工艺之一，是一个非常重要的工序，白车身表面和配合间隙影响整车的外观，尺寸偏差将严重影响着总装装配和整车性能，焊接质量则关系着整车的安全性能，并且因为焊装的质量问题对后序的影响将是后工序不可修复或难以改善的，所以整车的冲焊工序质量控制就尤为重要。
焊装的质量控制可分为四部分，白车身尺寸控制、白车身焊接质量控制、白车身外观质量控制、白车身扭矩控制。
一、白车身尺寸控制1、夹具的控制焊装白车身尺寸控制主要由现场夹具来保证，而夹具的精度和状态是首先必须保证的。
夹具的检查、点检由车间操作者执行，工艺员进行工艺检查，质保科监控；检查内容包括夹具上定位销、定位面等是否磨损、松动，有无异常等，设备科工装班和生产车间共同维护。
建立夹具工作状态清单，对易受影响产生精度下降的夹具定期标定与校正，保证车身尺寸的变动处于受控范围内。
质检组根据工序检查表对相关工位夹具进行工位审核，审核工位滚动调整。
凡涉及车身尺寸的问题需调整夹具，必须由车间结合3D测量数据和生产技术科、质保科共同确定，以保证现场车身夹具使用处于受控状态，对调整夹具后的白车身车身号有记录，对于工艺有变更的也必须有记录。
2、车身尺寸的控制通过近期不同车型IQG值情况反映，车身的尺寸一直存在波动，因为部分车身尺寸的偏差，造成总装装配困难，这就需要在车身上适当增加测量点，如侧围间距、大灯安装支架与翼子板的间距等。
根据3D测量数据的变动对车身部分测量点抽检，同时以一周为单位对车身尺寸进行检查。
3、检具测量现场生产的分总成件首件、中间件、末件要求上检具，对所生产件的状态，尤其是尺寸状态进行检验，确定生产前及生产中产品的一致性，合格性，保证对各个分总成的实际尺寸与检具的要求的差异能够及时发现，并对异常情况进行整改，防止批量问题的发生。
主要测量项目是孔、间隙、平度等。
对于关键总成件、表面件都直接影响白车身的尺寸，IQG，甚至整车的配合情况，要求焊装车间对于检具的使用及维护制定计划，按照计划实施。
汽车白车身焊接质量控制及常用检测与评价方法摘要：跟着我国轿车工业的快速开展，其出产工艺杂乱，质量操控涉及到冲模结构的构思、零部件公役的正确选取、冲压工艺剖析、焊接夹具安排的构思、合理分配、焊接工艺剖析及冲压件检具的运用等方面内容。
其间以白车身焊接工艺剖析最为关键，是为操控者人身安全与车身全体强度的保障。
基于此，本文以轿车白车身焊接工艺为研讨目标，以进步焊接质量为研讨意图，以实现社会安全出产为研讨意义，就此打开论说，具有必定的运用价值，以盼读者参阅引用。
关键词：轿车白车身；焊接质量操控；常用检测；评估办法1导语车身壳体是一个杂乱的结构件，也是一个典型的焊接结构件。
例如厦门金龙轿车车身有限公司出产的轻型海狮面包车车身，是由数百个冲压件、凸焊螺母、凸焊螺栓等，经点焊、凸焊、CO2气体维护焊等工艺衔接而成。
焊接质量的好坏不只关系到车身整车的漂亮还直接影响整个车身质量，甚至会危及到人身安全；因而，有必要对车身焊接质量进行严厉的管控。
焊接质量管理有必要以下降出产本钱、确保质量到达产品的技能要求为意图，以进步产品价值为主而到达杰出的外观质量。
2电阻电焊的基本原理及标准参数2.1基本原理电阻电焊简称点焊，是在焊接电极压力效果下，对焊件通电加热而成的。
一般把一个焊点构成的全进程称为一个点焊循环[1]，它由预加压→通电加热→保持→休止4个基本程序组成。

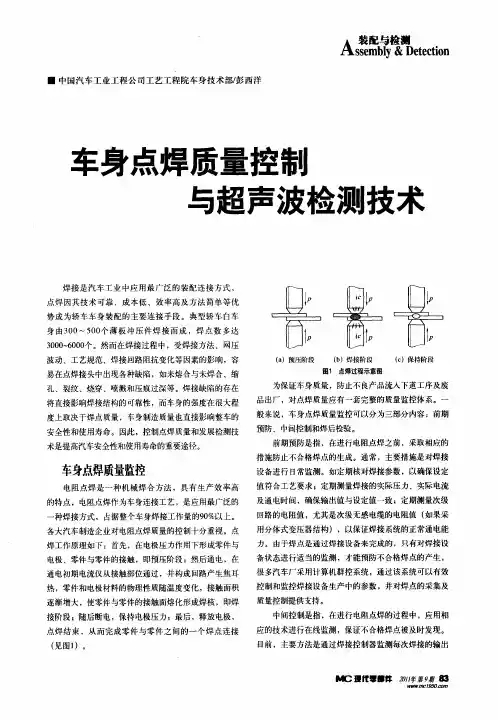

点焊接头的构成进程如图1所示。
、图11点焊接头的构成进程示意图1.阻焊变压器；2.电极；3.焊件；4.熔核1）预加压：在预先加压阶段，经过电极对焊接零件施加压力，使两零件严密触摸并构成实质性的触摸点。
2）通电加热：通电加热是整个循环中最关键的程序。
这个阶段是在预压恰当时刻后开端的，熔核逐步构成、长大，在电极压力效果下发生塑性变形和激烈再结晶并构成塑性环使焊接件焊在一起。
正常合格的焊接压痕深度不该大于两焊接件中较薄焊接件厚度的20%。
3）保持（锻压阶段）：锻压阶段也称冷却结晶阶段，在焊接电流堵截之后，压力要保持必定的时刻，这样熔核在凝结缩短时，不致发生缩孔和裂纹[1]。

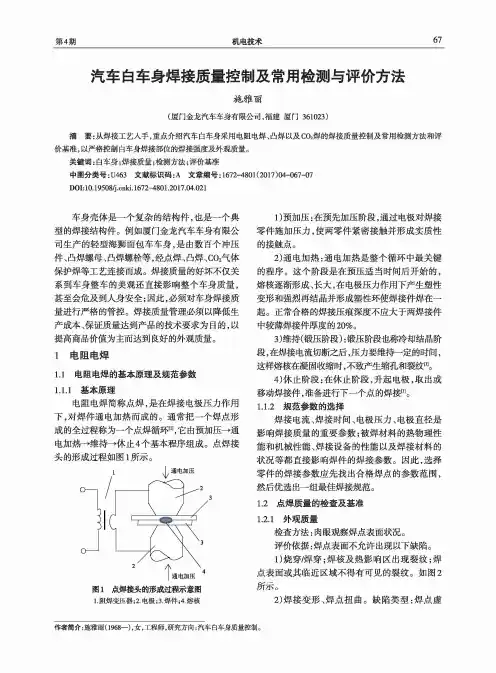

第4期机电技术67汽车白车身焊接质量控制及常用检测与评价方法施雅丽(厦门金龙汽车车身有限公司，福建厦门361023)摘要:从焊接工艺人手,重点介绍汽车白车身采用电阻电焊、凸焊以及C 02焊的焊接质量控制及常用检测方法和评 价基准，以严格控制白车身焊接部位的焊接强度及外观质量。
关键词：白车身;焊接质量;检测方法;评价基准中图分类号:U 463文献标识码:A文章编号= 1672-4801(2017)04-067-07D 01:10.19508/j .cnki .l 672-4801.2017.04.021车身壳体是一个复杂的结构件，也是一个典 型的焊接结构件。
例如厦门金龙汽车车身有限公 司生产的轻型海狮面包车车身，是由数百个冲压 件、凸焊螺母、凸焊螺栓等，经点焊、凸焊、C 02气体 保护焊等工艺连接而成。
焊接质量的好坏不仅关 系到车身整车的美观还直接影响整个车身质量， 甚至会危及到人身安全;因此，必须对车身焊接质 量进行严格的管控。
焊接质量管理必须以降低生 产成本、保证质量达到产品的技术要求为目的，以 提高商品价值为主而达到良好的外观质量。
1电阻电焊1.1电阻电焊的基本原理及规范参数 1丄1基本原理电阻电焊简称点焊，是在焊接电极压力作用 下，对焊件通电加热而成的。
通常把一个焊点形 成的全过程称为一个点焊循环[1]，它由预加压^通 电加热^维持^休止4个基本程序组成。
点焊接 头的形成过程如图1所示。
图1点焊接头的形成程示意图1.阻焊变压器;2.电极;3.焊件;4.焙核1) 预加压:在预先加压阶段，通过电极对焊接零件施加压力，使两零件紧密接触并形成实质性的接触点。
2)通电加热:通电加热是整个循环中最关键的程序。
这个阶段是在预压适当时间后开始的， 熔核逐渐形成、长大，在电极压力作用下产生塑性 变形和强烈再结晶并形成塑性环使焊接件焊在一 起。
正常合格的焊接压痕深度不应大于两焊接件 中较薄焊接件厚度的20%。
