第一章--焊接质量控制

焊接质量控制点焊接是制造业中常见的连接工艺，焊接质量直接影响产品的性能和安全性。

为了确保焊接质量，需要严格控制焊接过程中的关键点。

本文将介绍焊接质量控制的五个关键点。

一、焊接材料选择1.1 选择合适的焊接材料：根据焊接对象的材料和要求，选择合适的焊接材料，确保焊接连接的强度和稳定性。

1.2 确保焊接材料质量：检查焊接材料的质量，包括焊丝、焊条等，避免使用劣质材料影响焊接质量。

1.3 保持焊接材料的干燥：焊接材料在焊接过程中需要保持干燥，避免水分等杂质对焊接质量的影响。

二、焊接设备调试2.1 校准焊接设备：在进行焊接前，需要对焊接设备进行校准，确保焊接参数的准确性。

2.2 调试焊接设备：根据焊接对象的要求，调试焊接设备的参数，包括焊接电流、电压等，确保焊接过程稳定。

2.3 检查焊接设备的安全性：在进行焊接前，需要检查焊接设备的安全性能，确保焊接过程的安全。

三、焊接工艺控制3.1 确定焊接工艺：根据焊接对象的要求，确定合适的焊接工艺，包括焊接方法、焊接顺序等。

3.2 控制焊接速度：在焊接过程中，需要控制焊接速度，避免过快或过慢导致焊接质量问题。

3.3 控制焊接温度：根据焊接材料的要求，控制焊接温度，确保焊接过程中材料的熔化和固化均匀。

四、焊接质量检测4.1 可视检测：在焊接完成后，进行可视检测，检查焊缝的外观是否平整、无气孔、裂纹等缺陷。

4.2 渗透检测：对焊接部位进行渗透检测，检查焊缝的密封性和质量。

4.3 强度检测：进行焊接接头的强度检测，确保焊接连接的强度符合要求。

五、焊接记录和追溯5.1 记录焊接参数：在焊接过程中，需要记录焊接参数，包括焊接材料、设备参数等，以备日后追溯。

5.2 焊接质量报告：对焊接质量进行评估，并生成焊接质量报告，记录焊接过程中的问题和改进措施。

5.3 追溯焊接质量：根据焊接记录和报告，进行焊接质量的追溯，及时发现和解决问题，提高焊接质量。

总结：焊接质量控制是确保产品质量和安全的重要环节，需要从焊接材料选择、设备调试、工艺控制、质量检测和记录追溯等方面进行全面管理，以确保焊接质量符合要求，提升产品的竞争力和信誉度。

焊接质量控制点引言概述：焊接是一种常用的连接金属材料的方法，广泛应用于创造业。

然而，焊接质量的好坏直接影响着焊接件的强度和耐久性。

因此，在焊接过程中，必须严格控制焊接质量，以确保焊接件的性能和质量。

本文将介绍焊接质量控制的五个关键点，包括焊接材料、焊接设备、焊接操作、焊接工艺和焊接检测。

一、焊接材料1.1 选择合适的焊接材料：根据焊接件的材料和使用环境，选择合适的焊接材料。

焊接材料应具有良好的焊接性能和与焊接件相似的力学性能。

1.2 控制焊接材料的质量：焊接材料的质量直接影响焊接接头的强度和耐腐蚀性。

焊接材料应符合相关标准，并经过严格的质量检测和认证。

1.3 确保焊接材料的储存和保护：焊接材料应储存在干燥、无腐蚀性气体的环境中，以避免材料的氧化和污染。

二、焊接设备2.1 选购合适的焊接设备：根据焊接工艺和焊接件的要求，选择合适的焊接设备。

焊接设备应具备稳定的焊接电流和电压输出，以及良好的温度控制能力。

2.2 定期维护和保养焊接设备：焊接设备应定期进行维护和保养，以确保设备的正常运行和焊接质量的稳定性。

2.3 使用标准焊接设备配件：使用标准的焊接设备配件，如焊接枪、焊接电缆和电极等，以确保焊接质量的一致性和可靠性。

三、焊接操作3.1 控制焊接参数：根据焊接材料和焊接件的要求，合理选择焊接参数，如焊接电流、电压、焊接速度等。

控制焊接参数可以避免焊接过热或者过冷，确保焊接接头的强度和质量。

3.2 保持焊接环境的清洁：焊接操作区域应保持干净、整洁，避免灰尘、油污等杂质对焊接质量的影响。

3.3 严格执行焊接操作规程：按照焊接工艺规程进行焊接操作，确保焊接质量的一致性和可靠性。

焊接操作人员应经过专业培训，并持有相关的焊接操作证书。

四、焊接工艺4.1 选择合适的焊接工艺：根据焊接件的材料和要求，选择合适的焊接工艺，如手工电弧焊、气体保护焊等。

不同的焊接工艺适合于不同的焊接材料和焊接件。

4.2 优化焊接工艺参数：根据焊接件的要求，优化焊接工艺参数，如焊接速度、焊接角度等。

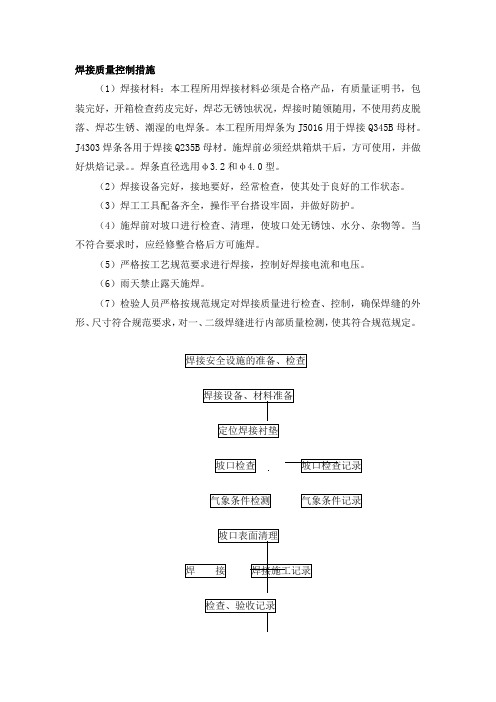

焊接质量控制措施（1）焊接材料：本工程所用焊接材料必须是合格产品，有质量证明书，包装完好，开箱检查药皮完好，焊芯无锈蚀状况，焊接时随领随用，不使用药皮脱落、焊芯生锈、潮湿的电焊条。

本工程所用焊条为J5016用于焊接Q345B母材。

J4303焊条各用于焊接Q235B母材。

施焊前必须经烘箱烘干后，方可使用，并做好烘焙记录。

焊条直径选用φ3.2和φ4.0型。

（2）焊接设备完好，接地要好，经常检查，使其处于良好的工作状态。

（3）焊工工具配备齐全，操作平台搭设牢固，并做好防护。

（4）施焊前对坡口进行检查、清理，使坡口处无锈蚀、水分、杂物等。

当不符合要求时，应经修整合格后方可施焊。

（5）严格按工艺规范要求进行焊接，控制好焊接电流和电压。

（6）雨天禁止露天施焊。

（7）检验人员严格按规范规定对焊接质量进行检查、控制，确保焊缝的外形、尺寸符合规范要求，对一、二级焊缝进行内部质量检测，使其符合规范规定。

（8）焊接时焊工应遵守焊接工艺，不得自由施焊。

（9）焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。

（10）弦管的对接，因为本工程所用管材管径比较粗大，焊管中间须衬套。

焊接要求按一级焊缝的要求施焊，所有焊条为J5016焊条，焊机采用直流极性。

（11）相贯线节点的焊接，相贯杆件材质是Q345B的选用焊条J5016，按Ⅱ级焊缝要求施焊。

（12）主体钢结构焊缝均按全熔透焊缝进行施工，其中钢管对接焊缝的焊缝均按一级焊缝标准进行检验及探伤，其余部分按二级焊缝标准进行制作，按二级焊缝标准检验及探伤。

（13）焊接现场应注意：阴雨天、风口处的保护措施，焊接部位，施焊时不得淋雨、冷风吹等，可用搭设雨棚等措施加以保护，同时应注意防暑降温工作，可避开中午高温，利用清晨和晚上进行作业。

（14）焊接结束后应自检，不能有咬边、气孔、收弧坑等焊接缺陷，焊接后，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。

检查合格后应在工艺规定的焊缝部位打上焊工钢印。

焊接质量控制流程一、引言焊接质量控制是确保焊接过程和焊接接头质量的一系列措施。

本文将详细介绍焊接质量控制的流程和相关标准，以确保焊接质量的稳定和可靠。

二、焊接质量控制流程1. 焊接前准备在进行焊接之前，必须进行充分的准备工作，包括：- 检查焊接设备和工具的完好性和可靠性。

- 清洁焊接材料，确保无油污、氧化物等。

- 确定焊接材料的规格和焊接方法。

2. 焊接参数设定根据焊接材料的规格和要求，设定合适的焊接参数，包括：- 焊接电流、电压、速度等参数的设定。

- 焊接材料的预热温度和焊接温度。

3. 焊接操作进行焊接操作时，需要注意以下事项：- 严格按照焊接参数设定进行操作。

- 控制焊接速度和焊接角度，确保焊接接头的均匀性和一致性。

- 使用合适的焊接材料和辅助材料，如焊丝、焊剂等。

4. 焊接质量检验完成焊接后，必须进行质量检验以确保焊接接头的质量符合要求。

常用的检验方法包括：- 目视检查：检查焊接接头的表面质量、焊缝的均匀性和完整性。

- 超声波检测：检测焊接接头的内部缺陷，如气孔、裂纹等。

- X射线检测：检测焊接接头的内部缺陷和结构性问题。

- 拉力测试：测试焊接接头的强度和可靠性。

5. 焊接质量记录对每一次焊接过程和检验结果进行记录，以便追溯和分析。

记录内容包括：- 焊接日期、时间和地点。

- 焊工姓名和焊接设备编号。

- 焊接材料和参数设定。

- 检验方法和结果。

- 异常情况的处理和纠正措施。

6. 焊接质量改进根据焊接质量记录和分析，及时采取改进措施，提高焊接质量的稳定性和可靠性。

改进措施包括：- 对焊接操作进行培训和指导。

- 更新焊接设备和工具，提高生产效率和焊接质量。

- 优化焊接参数设定，减少焊接缺陷的发生。

- 定期进行焊接质量评估和审核。

三、相关标准焊接质量控制需要遵循一系列相关标准，以确保焊接质量的一致性和可靠性。

常用的标准包括：- 国际标准化组织（ISO）的焊接标准，如ISO 3834焊接质量要求。

- 美国焊接协会（AWS）的焊接质量标准，如AWS D1.1结构焊接规范。

焊接工程质量控制点及控制措施一、引言焊接工程是一项重要的制造工艺，对于确保产品质量和安全性至关重要。

为了使焊接工程达到预期的质量标准，需要在整个焊接过程中采取一系列的质量控制措施。

本文将详细介绍焊接工程质量控制的关键控制点和相应的控制措施。

二、焊接工程质量控制点1. 材料选择和检查在焊接工程中，材料的选择和检查是确保焊接质量的首要步骤。

焊接材料必须符合相关的标准和规范，并经过检验和验收。

关键控制点包括：- 确保焊接材料的质量符合规定的标准和要求；- 对焊接材料进行严格的检查和验收，包括外观、尺寸、化学成分等。

2. 设备校准和维护焊接设备的校准和维护对于保证焊接工程的质量至关重要。

关键控制点包括：- 定期对焊接设备进行校准，确保其工作状态良好；- 确保焊接设备的维护和保养工作得到及时和有效的执行。

3. 焊接操作控制焊接操作是焊接工程中最关键的环节之一。

关键控制点包括：- 确保焊工具操作人员具备必要的资质和技能；- 严格按照焊接工艺规程进行操作；- 控制焊接参数，如电流、电压、速度等，确保焊接质量；- 对焊接过程进行监控和记录，包括焊接温度、焊接速度、焊接时间等。

4. 焊接缺陷检测和修复焊接缺陷的检测和修复对于确保焊接工程的质量非常重要。

关键控制点包括：- 采用适当的焊接缺陷检测方法，如X射线检测、超声波检测等；- 对检测到的焊接缺陷进行及时和有效的修复；- 对修复后的焊接缺陷进行再次检测，确保修复效果符合要求。

5. 焊接工艺评定和记录焊接工艺评定和记录是确保焊接工程质量的重要手段。

关键控制点包括：- 对焊接工艺进行评定，确保其符合相关的标准和规范；- 对焊接工艺参数进行记录，包括焊接电流、电压、速度等；- 对焊接工艺评定和记录进行定期审查和更新。

三、焊接工程质量控制措施1. 建立完善的质量管理体系建立完善的质量管理体系是焊接工程质量控制的基础。

质量管理体系应包括质量目标、质量职责、质量程序和质量记录等内容。

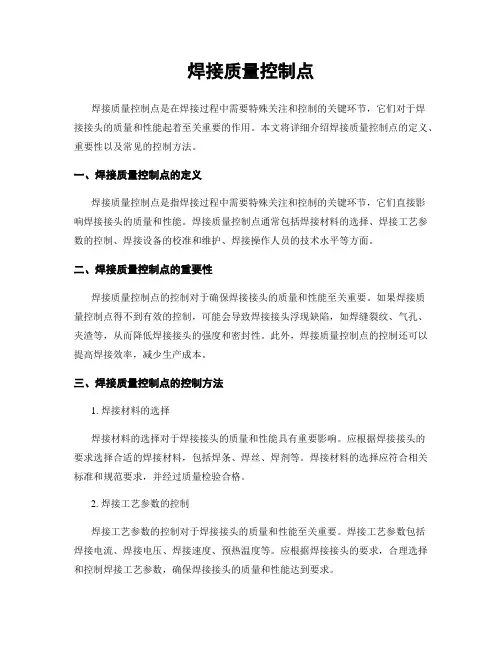

焊接质量控制点焊接质量控制点是在焊接过程中需要特殊关注和控制的关键环节，它们对于焊接接头的质量和性能起着至关重要的作用。

本文将详细介绍焊接质量控制点的定义、重要性以及常见的控制方法。

一、焊接质量控制点的定义焊接质量控制点是指焊接过程中需要特殊关注和控制的关键环节，它们直接影响焊接接头的质量和性能。

焊接质量控制点通常包括焊接材料的选择、焊接工艺参数的控制、焊接设备的校准和维护、焊接操作人员的技术水平等方面。

二、焊接质量控制点的重要性焊接质量控制点的控制对于确保焊接接头的质量和性能至关重要。

如果焊接质量控制点得不到有效的控制，可能会导致焊接接头浮现缺陷，如焊缝裂纹、气孔、夹渣等，从而降低焊接接头的强度和密封性。

此外，焊接质量控制点的控制还可以提高焊接效率，减少生产成本。

三、焊接质量控制点的控制方法1. 焊接材料的选择焊接材料的选择对于焊接接头的质量和性能具有重要影响。

应根据焊接接头的要求选择合适的焊接材料，包括焊条、焊丝、焊剂等。

焊接材料的选择应符合相关标准和规范要求，并经过质量检验合格。

2. 焊接工艺参数的控制焊接工艺参数的控制对于焊接接头的质量和性能至关重要。

焊接工艺参数包括焊接电流、焊接电压、焊接速度、预热温度等。

应根据焊接接头的要求，合理选择和控制焊接工艺参数，确保焊接接头的质量和性能达到要求。

3. 焊接设备的校准和维护焊接设备的校准和维护对于焊接质量的控制非常重要。

应定期对焊接设备进行校准，确保焊接设备的参数和性能符合要求。

同时，应定期对焊接设备进行维护和保养，确保焊接设备的正常运行和使用寿命。

4. 焊接操作人员的技术水平焊接操作人员的技术水平对于焊接质量的控制起着决定性作用。

应确保焊接操作人员具备良好的焊接技术和操作经验，熟悉焊接工艺要求和操作规程。

同时，应定期对焊接操作人员进行培训和考核，提高其技术水平和质量意识。

5. 焊接质量检验焊接质量检验是对焊接接头的质量和性能进行评估和验证的重要手段。

焊接质量控制要点 Revised final draft November 26, 2020第一章焊接质量控制教学目标：一、了解焊前和焊接过程中的常规质量控制项目及其要求；二、熟悉并掌握各种焊接方法中的焊缝外观质量检验项目及相关标准；三、了解致密性试验方法的种类和适用条件。

一、任务导入：随着现代焊接技术的迅猛发展、焊接生产水平的不断提高和国际焊接制品贸易的日益扩大，为了保证焊接产品的质量，有效地利用资源，保护用户的利益，焊接产品的质量管理逐步走上了规范化、标准化的道路。

1987年3月，国际标准化组织(ISO)正式发布了ISO9000～9004关于质量管理和质量保证的标准系列。

1994年和2000年，国际标准化组织两次修订ISO9000族标准，使之更为简化、重点更加突出，更加科学、普适，并将质量保证体系提高到质量管理体系的水平。

我国相应于2000年发布了等效采用该国际标准系列的GB/T19000：2000《质量管理体系》标准系列。

众所周知，焊接结构(件)在现代科学技术和生产中得到了广泛应用。

随着锅炉、压力容器、化工机械、海洋构造物、航空钪天器和原子能工程等向髙参数及大型化-方向发展，工作条件日益苛刻、复杂。

显然，这些焊椟结构(件)必须是髙质量的，否则，运行中出现事故必将^成惨重的损失。

诚然，迅速发展的现代焊接技术，已能在很大程度上保证其产品质量，但由于焊接接头为一性能不均匀体，应力分布又复杂，制造过程中亦作不到绝对的不产生焊接缺陷，更不能排除产品在役运行中出现新的缺陷。

因而为获得可靠的焊接结构(件)还必须走第二条途径，即采用和发展合理而先进的焊接检验技术。

现代质量管理认为，为使产品达到所要求的各项质量指标，应从生产的每一道工序抓起，通过控制和调整影响工序质量的因素来保证。

而工序质量又要通过工作质量，采取各种管理手段来实现。

因此，在质量管理工作中，要以工作质量来保证工序质量，用工序质量来保证产品质量。

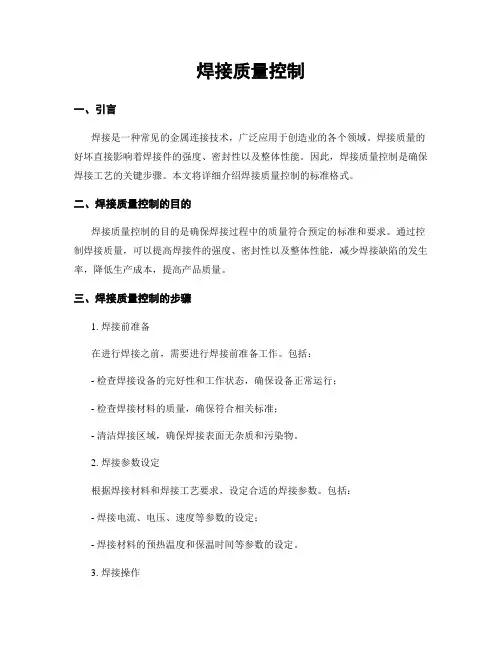

焊接质量控制一、引言焊接是一种常见的金属连接技术，广泛应用于创造业的各个领域。

焊接质量的好坏直接影响着焊接件的强度、密封性以及整体性能。

因此，焊接质量控制是确保焊接工艺的关键步骤。

本文将详细介绍焊接质量控制的标准格式。

二、焊接质量控制的目的焊接质量控制的目的是确保焊接过程中的质量符合预定的标准和要求。

通过控制焊接质量，可以提高焊接件的强度、密封性以及整体性能，减少焊接缺陷的发生率，降低生产成本，提高产品质量。

三、焊接质量控制的步骤1. 焊接前准备在进行焊接之前，需要进行焊接前准备工作。

包括：- 检查焊接设备的完好性和工作状态，确保设备正常运行；- 检查焊接材料的质量，确保符合相关标准；- 清洁焊接区域，确保焊接表面无杂质和污染物。

2. 焊接参数设定根据焊接材料和焊接工艺要求，设定合适的焊接参数。

包括：- 焊接电流、电压、速度等参数的设定；- 焊接材料的预热温度和保温时间等参数的设定。

3. 焊接操作进行焊接操作时，需要注意以下事项：- 操作人员应具备相关的焊接技能和证书；- 严格按照焊接工艺规程进行操作；- 注意焊接过程中的安全事项，如佩戴防护眼镜、手套等。

4. 焊接质量检测焊接完成后，需要进行质量检测。

常用的焊接质量检测方法包括：- 目测检查：检查焊缝的外观，如焊缝的形状、焊缝的均匀性等；- 放射性检测：通过X射线或者γ射线检测焊缝的内部缺陷，如气孔、夹渣等；- 超声波检测：利用超声波检测焊缝的内部缺陷，如裂纹、夹杂物等。

5. 焊接质量评估根据焊接质量检测的结果，对焊接质量进行评估。

评估结果可以分为合格、不合格和待修复等等。

6. 焊接质量记录对焊接质量进行记录，包括：- 焊接参数的记录；- 焊接质量检测的结果记录；- 焊接质量评估的记录。

四、焊接质量控制的标准焊接质量控制的标准应根据具体的焊接工艺和焊接材料来确定。

常见的焊接质量标准包括：- 国家标准：根据国家相关标准进行焊接质量控制；- 行业标准：根据行业相关标准进行焊接质量控制；- 企业标准：根据企业内部标准进行焊接质量控制。

焊接原材料因素焊接生产所使用的原材料包括母材、焊接材料(焊条、焊丝、焊剂，保护气体)等，这些材料的自身质量是保证焊接产品质量的基础和前提。

为了保证焊接质量，原材料的质量检验很重要。

在生产的起始阶段，即投料之前就要把好材料关，才能稳定生产，稳定焊接产品的质量。

在焊接质量管理体系中，对焊接原材料的质量控制主要有以下措施：（1）加强焊接原材料的进厂验收和检验，必要时要对其理化指标和机械性能进行复验。

（2）建立严格的焊接原材料管理制度，防止储备时焊接原材料的污损。

（3）实行在生产中焊接原材料标记运行制度，以实现对焊接原材料质量的追踪控制。

（4）选择信誉比较高、产品质量比较好的焊接原材料供应厂和协作厂进行订货和加工，从根本上防止焊接质量事故的发生。

总之，焊接原材料的把关应当以焊接规范和国家标准为依据，及时追踪控制其质量，而不能只管进厂验收，忽视生产过程中的标记和检验。

相互依赖，不能忽视或偏废任何一个方面。

在焊接质量管理体系中，对影响焊接工艺方法的因素进行有效控制的做法是：（1）必须按照有关规定或国家标准对焊接工艺进行评定。

（2）选择有经验的焊接技术人员编制所需的工艺文件，工艺文件要完整和连续。

（3）按照焊接工艺规程的规定，加强施焊过程中的现场管理与监督。

（4）在生产前，要按照焊接工艺规程制作焊接产品试板与焊接工艺检验试板，以验证工艺方法的正确性与合理性。

还有，就是焊接工艺规程的制定无巨细，对重要的焊接结构要有质量事故的补救预案，把损失降到最低。

对各种焊接工艺方法的重要因素和补加因素的5．环-----环境因素在特定环境下，焊接质量对环境的依赖性也是较大的。

焊接操作常常在室外露天进行，必然受到外界自然条件(如温度，湿度、风力及雨雪天气)的影响，在其它因素一定的情况下，也有可能单纯因环境因素造成焊接质量问题。

所以，也应引起一定的注意。

在焊接质量管理体系中，环境因素的控制措施比较简单，当环境条件不符合规定要求时，如风力较大，风速大于四级，或雨雪天气，相对湿度大于90％，可暂时停止焊接工作，或采取防风、防雨雪措施后再进行焊接，在低气温下焊接时，低碳钢不得低于－20℃，普通合金钢不得低于－10℃，如超过这个温度界限，可对工件进行适当的预热。
