第四章水喷雾灭火系统学习要求通过本章学习，应重点掌握水喷雾灭火系统的工作原理、适用范围和设置要求；熟悉水喷雾灭火系统分类与组成、系统的组件与功能以及系统基本设计参数；了解水喷雾灭火系统的灭火机理。

水喷雾灭火系统是利用专门设计的水雾喷头，在水雾喷头的工作压力下将水流分解成粒径不超过1mm的细小水滴进行灭火或防护冷却的一种固定式灭火系统。

第一节系统灭火机理水喷雾系统通过改变水的物理状态，通过水雾喷头使水从连续的洒水状态转变成不连续的细小水雾滴，而喷射出来。

它具有较高的电绝缘性能和良好的灭火性能。

水喷雾的灭火机理主要是表面冷却、窒息、乳化和稀释作用。

这四种作用在水雾喷射到燃烧物质表面时通常是以几种作用同时发生，并实现灭火的。

一、表面冷却水喷雾系统以水雾滴形态喷出水雾时比直射流形态喷出时的表面积要大几百倍，当水雾滴喷射到燃烧表面时，因换热面积大而会吸收大量的热能并迅速汽化，使燃烧物质表面温度迅速降到物质热分解所需要的温度以下，使热分解中断，燃烧即终止。

表面冷却的效果不仅取决于喷雾液滴的表面积，同时还取决于灭火用水的温度与可燃物闪点的温度差，闪点愈高，与喷雾用水两者之间温差愈大，冷却效果亦愈好。

对于气体和闪点低于灭火所使用的水的温度的液体火灾，表面冷却是无效的。

二、窒息水雾滴受热后汽化形成原体积1680倍的水蒸气，可使燃烧物质周围空气中的氧含量降低，燃烧将会因缺氧而受抑或中断。

实现窒息灭火的效果取决于能否在瞬间生成足够的水蒸汽并完全覆盖整个着火面。

三、乳化乳化只适用于不溶于水的可燃液体，当水雾滴喷射到正在燃烧的液体表面时，由于水雾滴的冲击，在液体表层造成搅拌作用，从而造成液体表层的乳化，由于乳化层的不燃性使燃烧中断。

对于某些轻质油类，乳化层只在连续喷射水雾的条件下存在，但对粘度大的重质油类，乳化层在喷射停止后仍能保持相当长的时间，有利于防止复燃。

四、稀释对于水溶性液体火灾，可利用水来稀释液体，使液体的燃烧速度降低而较易扑灭。

消防系统管理三流程——设备操作流程（泰和安-JB-QGL-TX3032A）注意：根据各项目消防主机品牌对操作流程操作自行调整。

一、联动型消防系统操作示意图1、消防主机处置火情操作示意图（泰和安-JB-QGL-TX3032A）消防主机联动设备处置火警操作指引①确认现场发生火警为火情信息②按“消音”键设备运行状态转换操作指引③如消防主机在“禁止”状态，须操纵至“允许”状态，“允许”指示灯亮起。

2、多线控制盘操作示意图（泰和安-JB-QGL-TX3032A）在处置火情事件时，如被控制的主要消防设备未动作，可在多线控制盘进行直启手动操作。

多线控制盘启动操作指引①多线控制盘“手动方式”操作至允许状态，“允许”指示灯亮起消火栓泵启动操作指引②手动直接启动消火栓泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作。

喷淋（雨淋、预作用、水炮、水幕、细水雾）水泵启动操作指引③手动直接启动喷淋泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作启动正压送风风机操作启动消防排烟风机操作④手动启动失火单元或防火分区正压送风风机⑤手动启动失火单元或防火分区消防排烟风机“启动”键，“启动”与“反馈”指示灯先后亮起“启动”键，“启动”与“反馈”指示灯先后亮起3、总线控制盘操作示意图在处置火情事件时，如控制的消防设备未动作，可在总线控制盘进行手动操作。

①按动主界面“联动模式”键②按屏幕下方“上下键”功能③按屏幕中第2选项“设置手动控制状态”按确认键显示“操作已完成”防火卷帘门下降操作指引在总线控制盘面板上找到控制防火卷帘门按键区域，选择失火区域的防火卷帘门按键按下“操作”键，“启动”与“反馈”指示灯先后亮起，控制屏显示为“防火卷帘门动作”电梯迫降操作指引在总线控制盘面板上找到控制电梯按键区域，选择失火区域的电梯按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“电梯迫降”应急照明切换操作指引在总线控制盘面板上找到控制应急照明按键区域，选择失火区域的应急照明按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“强切间切电”4、消防设备测试操作示意图（泰和安-JB-QGL-TX3032A）消防控制室启动XX栋楼非消防电源强切功能指引①将消防主机进入“系统界面”②进入“运行模式”，进入“调试”模式确认③按“菜单”键“上下”键选择系统设置，选择10模拟火警④输入测试二次码⑤如：输入70683321号⑥按F1启动消防控制室启动XX防火分区卷帘门下降功能指引跟应急、强切、等操作方式雷同消防控制室启动XX 栋楼（防火分区）正压送风风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）正压送风机消防控制室启动XX 防火分区消防排烟风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）消防排烟机消防控制室启动（室内外）消火栓泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试消火栓泵（泵房现场安排人员复位）消防控制室启动喷淋泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试喷淋泵（泵房现场安排人员复位）消防控制室启动XX栋楼（防火分区）消防疏散广播指引①控制盘运行方式调到“允许”状态②进入“设置界面”，点击7进入“设置手动启停设备模式③点击“允许”、“确认”④手动方式“允许”灯亮⑤按下该区域广播按钮，动作后“工作”灯亮5、消防设备故障屏蔽及修复解除屏蔽操作示意图消防设备故障状态，设备屏蔽操作指引①控制板处操作“屏蔽”键输入故障设备回路号、地址码，设备类型按“F1”键完成消防设备故障修复后，设备屏蔽解除操作指引①控制板处操作“取消屏蔽”键输入设备回路号、地址码、设备类型编号选按F1键完成二、电气火灾报警设备操作流程图（泰和安-TE3004）电气火灾监控系统具有火灾预警功能，只能进行监视，无控制设备功能，将异常信息报工程组人员现场查看，并进行检测、维修，检修后正常后按下复位键输入密码1357确认异常报警点按下消音键三、防火门监控设备操作流程图（泰和安：TX3820G）该系统具有防火门状态监视功能，只能进行监视，无控制设备功能，将异常信息报安全组人员现场查看异常状态消除后，将主机复位（跟电气火灾监控设备雷同）确认异常报警点按下消音键四、气体灭火设备操作流程图（泰和安-JB-QGL-TX3032A）确认火警信息按下消音键控制室主机操作：确认真实火情后点击手/自动转换按钮现场手动按钮操作敲碎玻璃按启动。

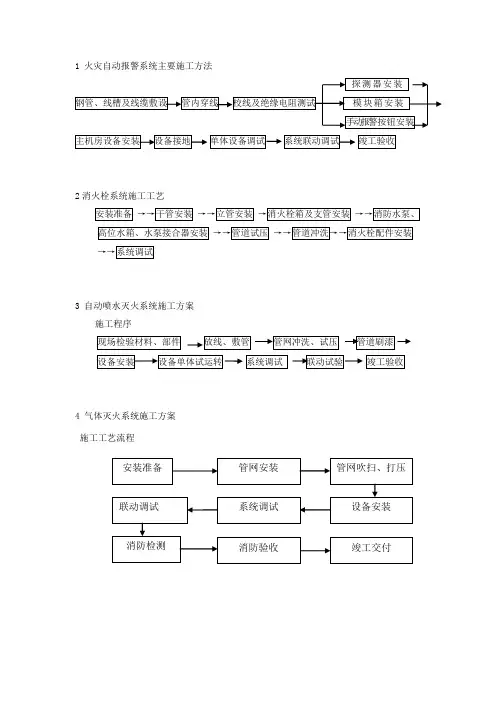

流程图—图解预作用系统的操作与控制（超详细）！1预作用系统（充气双联锁）操作与控制消防水泵启停泵控制要求直接自动控制1）由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。

2）除火灾自动报警系统直接自动控制启泵方式外，其余方式为直接连锁启动，不受消防控制室（盘）处于自动或手动状态影响。

3）火灾自动报警系统直接自动启动消防水泵的原理消防联动控制器处于自动状态下，当火灾报警系统接收到“火灾探测器或手动火灾报警按钮报警信号”与“充气管道上压力开关报警信号”时（“与”逻辑），作为触发信号，消防联动控制器自动联动启动消防水泵。

注意：消防联动控制器处于手动状态下，该方式无法正常工作。

消防控制室（盘）远程控制1）远程自动控制消防联动控制器处于自动状态下，当火灾报警系统接收到“消防水泵出水管上设置的压力开关或高位消防水箱出水管上的流量开关或报警阀组压力开关”报警信号时，作为触发信号，消防联动控制器远程联动启动消防水泵。

2）远程手动控制消防泵控制箱（柜）的启动和停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器手动控制盘，通过手动控制盘远程手动启停消防水泵。

现场应急操作消防水泵房现场应急操作，包括消防泵房就地强制启动和机械应急启动。

注意：1）消防水泵禁止设置自动停泵控制。

2）消防水泵控制柜应具备定期巡检功能。

预作用装置控制方式自动控制充气双联锁预作用装置是由火灾自动报警系统和充气管道上设置的压力开关控制。

即消防联动控制器处于自动状态下，当火灾报警系统接收到“火灾探测器或手动火灾报警按钮报警信号”与“充气官道上压力开关报警信号”时（“与”逻辑），作为触发信号，消防联动控制器自动开启预作用装置的电磁阀，从而启动预作用装置。

消防控制室远程控制1）远程自动控制消防联动控制器处于自动状态下，当火灾报警系统接收到“消防水泵出水管上设置的压力开关或高位消防水箱出水管上的流量开关”报警信号时，作为触发信号，消防联动控制器远程自动联动开启预作用装置控制管路上电磁阀，以控制预作用装置开启。

第6章自动喷水灭火系统6 自动喷水灭火系统自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施。

据资料统计，自动喷水灭火系统扑灭初期火灾的效率在97%以上，因此在国外一些国家的公共建筑都要求设置自动喷水灭火系统。

鉴于我国的经济发展状况，目前要求在人员密集不易疏散，外部增援灭火与救生较困难或火灾危险性较大的场所设置自动喷水灭火系统。

6 自动喷水灭火系统自动喷水灭火系统分类及组成闭式自动喷水灭火系统湿式自动喷水灭火系统干式自动喷水灭火系统干湿式自动喷水灭火系统预作用自动喷水灭火系统重复启闭预作用灭火系统自动喷水—泡沫连用灭火系统开式自动喷水灭火系统雨淋系统水幕系统水喷雾灭火系统自动喷水灭火系统自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。

闭式自动喷水灭火系统特点：采用闭式喷头，平时处于关闭状态，系统相对用水量比较少，造成的水渍损失也比较小。

开式自动喷水灭火系统特点：采用开式喷头，处于常开状态。

出水量大，灭火及时。

为喷头常闭的灭火系统，管网中充满有压水。

当建筑物发生火灾，火点温度达到开启闭式喷头时，喷头出水灭火。

室内发生火情喷头动作喷水水流指示器动作湿式报警阀动作压力开关报警值班室(服务台)末端试验装置水力警铃报警消防控制室启动水泵报告与传递指令湿式自动喷水灭火系统原理流程图１．湿式自动喷水灭火系统湿式自动喷水灭火系统图示1-消防水池；2-消防泵；3-管网；4-控制蝶阀；5-压力表；6-湿式报警阀；7-泄放试验阀；8-水流指示器；9-喷头；10-高位水箱、稳压泵或气压给水设备；11-延时器；12-过滤器；13-水力警铃；14-压力开关；15-报警控制器；16-非标控制箱；17-水泵启动箱；18-探测器；19-水泵接合器图3-9 湿式自动喷水灭火系统图式湿式自动喷水灭火系统由于管网中充有有压水，当渗漏时会损坏建筑装饰和影响建筑的使用。

缺点系统简单、施工方便、节省投资、控火效率高、适用范围广。

本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解,供行业内朋友们参考。

一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。

2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。

3。

工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力(产生压差）,使阀瓣打开(湿式报警阀开启）,其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。

系统启动后，由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

4.系统工作流程图湿式灭火系统动作流程图5。

系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流.湿式报警阀阀工作原理如图下图所示。

湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％,故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火.5。

2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。

功能特点1)最大工作压力:1.2MPa2）报警停止后，延迟器内水排空时间≤5min3）报警延迟时间5～90s4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少,会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。

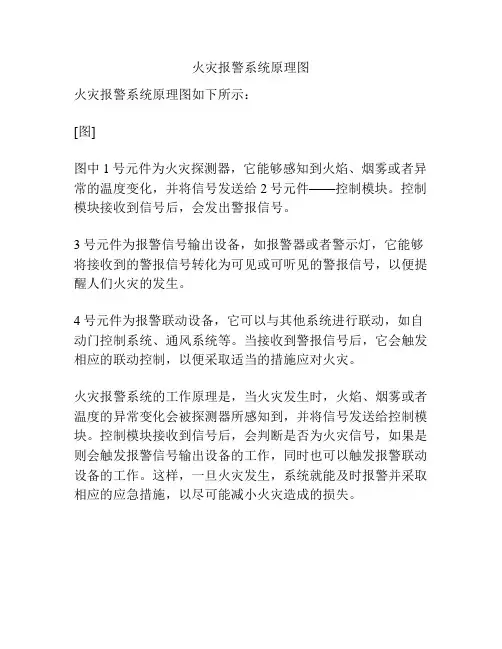

火灾报警系统原理图
火灾报警系统原理图如下所示：
[图]
图中1号元件为火灾探测器，它能够感知到火焰、烟雾或者异常的温度变化，并将信号发送给2号元件——控制模块。

控制模块接收到信号后，会发出警报信号。

3号元件为报警信号输出设备，如报警器或者警示灯，它能够将接收到的警报信号转化为可见或可听见的警报信号，以便提醒人们火灾的发生。

4号元件为报警联动设备，它可以与其他系统进行联动，如自动门控制系统、通风系统等。

当接收到警报信号后，它会触发相应的联动控制，以便采取适当的措施应对火灾。

火灾报警系统的工作原理是，当火灾发生时，火焰、烟雾或者温度的异常变化会被探测器所感知到，并将信号发送给控制模块。

控制模块接收到信号后，会判断是否为火灾信号，如果是则会触发报警信号输出设备的工作，同时也可以触发报警联动设备的工作。

这样，一旦火灾发生，系统就能及时报警并采取相应的应急措施，以尽可能减小火灾造成的损失。

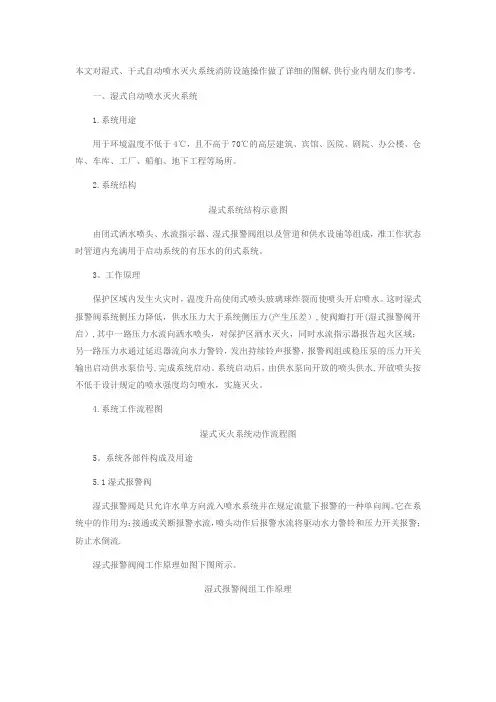

湿、干式自动喷水灭火系统消防设施操作图解Peter 发表日期：2013-09-24 17:53:20 浏览次数：2422本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。

一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。

2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。

3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

4.系统工作流程图湿式灭火系统动作流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。

湿式报警阀阀工作原理如图下图所示。

湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。

5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
