csamt法
CSAMT是“可控源音频大地电磁法”的英文缩写，是目前国际普遍使用的物探手段。
该方法的原理是利用人工场源激发地下岩石，在电流流过时产生电位差，接收不同供电频率形成的一次场电位，由于不同频率的场在地层中的传播深度不同，所反映深度也就与频率构成一个数学关系。
不同电导率的岩石在电流流过时所产生的电位和磁场是不同的，CSAMT方法就是利用不同岩石的电导率差异观测一次场电位和磁场强度变化的一种电磁勘探方法。
电磁波向地下传播方程的求解极其复杂，国际上不得不采用近似的简化公式来实际应用，因此导致CSAMT法只能勘测到地下1.5公里。
为了打破西方在该领域的垄断，中国工程院院士何继善在1996年开始研究，历时10年演算，提出了精确求解地下电磁波方程的“广域电磁法”，将探测深度由1.5公里增加到8公里，是世界先进方法的5倍。
可控源音频大地电磁法（CSAMT）勘查方案设计单位：二〇〇八年四月第一章前言1.1 项目概况目标任务是：查明区内地层、及构造的分布情况………………………1.2位置与交通1.3自然地理及经济地理概况1.4以往开展的类似工作第二章工作区域地质及构造情况第三章工作方法3.1测网布设3.2 工作方法及技术要求本次物探工作投入可控源音频大地电磁法执行以下有关规范、规程：1) 《可控源声频大地电磁法勘探技术规程》（SY/T 5772 – 2002）2) 《物化探工程测量规范》（DZ/T0153-1995）3) 《地球物理勘查图式图例及用色标准》（DZ/T0069 –1993）（1）工作中采用的仪器为加拿大凤凰公司生产的V8多功能电法采集系统。
根据工作区要求的勘查深度大、附近人文干扰大等实际情况，采用抗干扰能力强的可控源音频大地电磁法（CSAMT法）进行勘查，CSAMT法测量方式采用标量。
收发距暂定为3km，具体将按试验结果定。
了解300m深度范围内岩体、构造分布情况。
（2)数据处理采用V8多功能采集系统配套反演软件。
了解矿区内异常响应特征，包括异常强度、形态、范围、时间特性、频率特性、地质噪声及信噪比等，查明外来电磁噪声电平及干扰特征，检查设计工作精度工作装置等是否合理工方法是否有效等，并依据方法试验结果确认，确定最佳的装置和测量参数。
3.3 质量要求和评价3.4 可控源音频大地电磁法（CSAMT）精度及质量要求1）本次CSAMT测量的质量评价将通过计算检查点与原始测量卡尼亚电阻率的均方相对误差Mr来衡量。
其计算公式如下：Mr＜±5%为合格。
2）质量检查：总工作量的5%。
3）CSAMT工作精度综合CSAMT测地工作精度要求，CSAMT精度用电磁法测地精度表中B级精度。
3.5 仪器型号及主要技术指标3.5.1本项目拟使用以下几种物探仪器：V8多功能接收机、TXU-30多功能发射机、30KW发电机3.5.2各仪器主要技术指标如下：1）V8多功能接收机主要技术指标V8是加拿大凤凰公司自1975年以来研制开发的第八代多功能电法系统，在非常成熟的系统2000和V5,V6A的基础上，V8更趋向于尽善尽美，包括轻便坚固的采集系统和GPS同步系统以及触摸式防水ASCII键盘和彩色的背光屏幕，让操作员可以轻松地对数据质量进行监控处理。

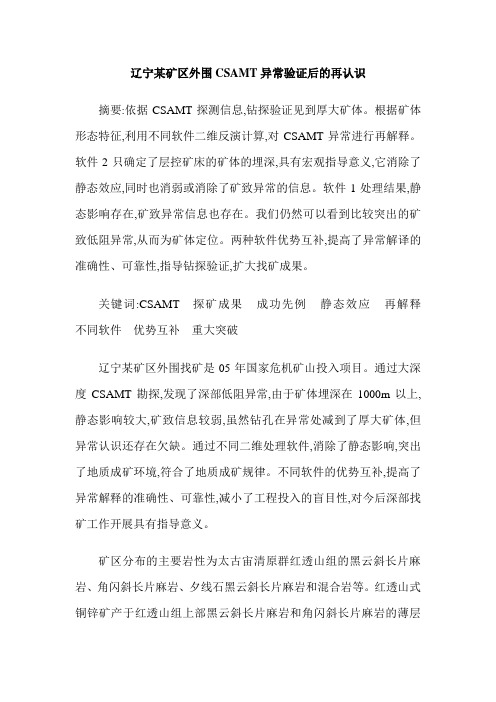

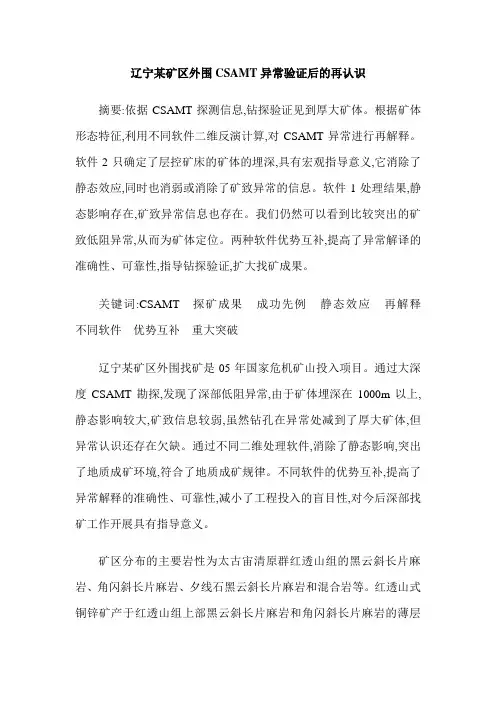

辽宁某矿区外围CSAMT异常验证后的再认识摘要:依据CSAMT探测信息,钻探验证见到厚大矿体。
根据矿体形态特征,利用不同软件二维反演计算,对CSAMT异常进行再解释。
软件2只确定了层控矿床的矿体的埋深,具有宏观指导意义,它消除了静态效应,同时也消弱或消除了矿致异常的信息。
软件1处理结果,静态影响存在,矿致异常信息也存在。
我们仍然可以看到比较突出的矿致低阻异常,从而为矿体定位。
两种软件优势互补,提高了异常解译的准确性、可靠性,指导钻探验证,扩大找矿成果。
关键词:CSAMT 探矿成果成功先例静态效应再解释不同软件优势互补重大突破辽宁某矿区外围找矿是05年国家危机矿山投入项目。
通过大深度CSAMT勘探,发现了深部低阻异常,由于矿体埋深在1000m以上,静态影响较大,矿致信息较弱,虽然钻孔在异常处减到了厚大矿体,但异常认识还存在欠缺。
通过不同二维处理软件,消除了静态影响,突出了地质成矿环境,符合了地质成矿规律。
不同软件的优势互补,提高了异常解释的准确性、可靠性,减小了工程投入的盲目性,对今后深部找矿工作开展具有指导意义。
矿区分布的主要岩性为太古宙清原群红透山组的黑云斜长片麻岩、角闪斜长片麻岩、夕线石黑云斜长片麻岩和混合岩等。
红透山式铜锌矿产于红透山组上部黑云斜长片麻岩和角闪斜长片麻岩的薄层互层带中,矿体与地层产状一致,具层控特征。
物性测定结果表明,区内片麻岩的电阻率在5000Ω·m以上,混合岩的电阻率值在3000Ω·m以上,铜锌矿与硫化物含量呈正相关关系,铜锌矿电阻率值在n×101-n×102Ω·m内。
可见,矿体与围岩存在较明显的电阻率差异,同时区内无炭质地层干扰,为利用大功率电磁法深部找矿提供了良好的地球物理前提。
1 对CSAMT低阻异常的认识物探工作主要在矿体的东部延长方向投入10条CSAMT剖面(见图1)。
野外工作中最小收发距7km,最大供电电流10A。

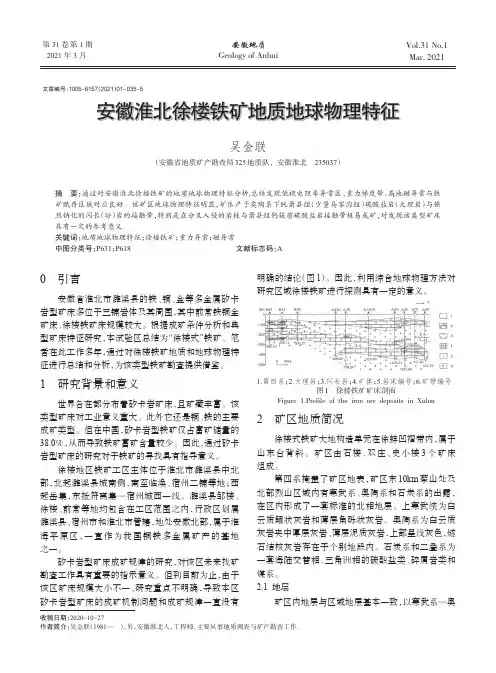

第31卷第1期2021年3月安徽地质Geology of AnhuiMar.2021Vol.31No.1文章编号：1005-6157（2021）01-安徽淮北徐楼铁矿地质地球物理特征收稿日期：2020-10-27作者简介：吴金联（1981—），男，安徽淮北人，工程师，主要从事地质调查与矿产勘查工作。
摘要：通过对安徽淮北徐楼铁矿的地质地球物理特征分析,总结发现低视电阻率异常区、重力梯度带、高地磁异常与铁矿赋存区域对应良好。
该矿区地球物理特征明显，矿体产于奥陶系下统萧县组（少量马家沟组）碳酸盐岩（大理岩）与强烈钠化的闪长（玢）岩的接触带，特别是在分叉入侵的岩枝与萧县组钙镁质碳酸盐岩接触带极易成矿，对发现该类型矿床具有一定的参考意义。
关键词：地质地球物理特征；徐楼铁矿；重力异常；磁异常中图分类号：P631；P618文献标志码：A0引言安徽省淮北市濉溪县的铁、铜、金等多金属矽卡岩型矿床多位于三铺岩体及其周围，其中前常铁铜金矿床、徐楼铁矿床规模较大。
根据成矿条件分析和典型矿床特征研究，本试验区总结为“徐楼式”铁矿。
笔者在此工作多年，通过对徐楼铁矿地质和地球物理特征进行总结和分析，为该类型铁矿勘查提供借鉴。
1研究背景和意义世界各在都分布着矽卡岩矿床，且矿藏丰富。
该类型矿床对工业意义重大。
此外它还是铜、铁的主要成矿类型。
但在中国，矽卡岩型铁矿仅占富矿储量的38.0％，从而导致铁矿富矿含量较少。
因此，通过矽卡岩型矿床的研究对于铁矿的寻找具有指导意义。
徐楼地区铁矿工区主体位于淮北市濉溪县中北部，北起濉溪县城南侧，南至临涣、宿州二铺等地；西起岳集，东抵符离集—宿州城西一线。
濉溪县邹楼、徐楼、前常等地均包含在工区范围之内，行政区划属濉溪县、宿州市和淮北市管辖，地处安徽北部，属于淮海平原区，一直作为我国铜铁多金属矿产的基地之一。
矽卡岩型矿床成矿规律的研究，对该区未来找矿勘查工作具有重要的指示意义。
但到目前为止，由于该区矿床规模大小不一、研究重点不明确，导致本区矽卡岩型矿床的成矿机制问题和成矿规律一直没有明确的结论（图1）。

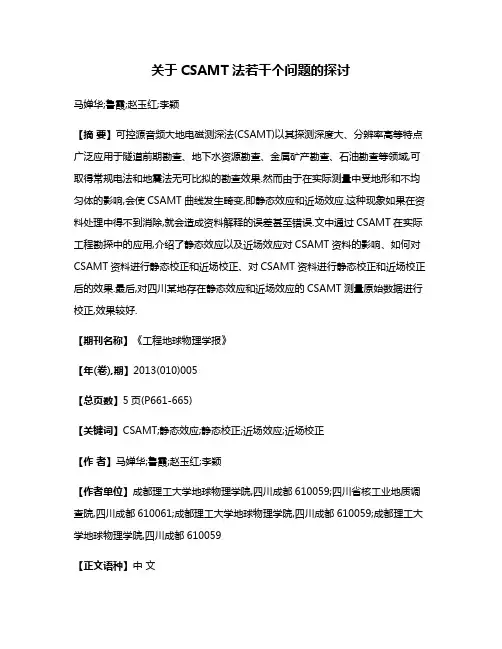

关于CSAMT法若干个问题的探讨马婵华;鲁霞;赵玉红;李颖【摘要】可控源音频大地电磁测深法(CSAMT)以其探测深度大、分辨率高等特点广泛应用于隧道前期勘查、地下水资源勘查、金属矿产勘查、石油勘查等领域,可取得常规电法和地震法无可比拟的勘查效果.然而由于在实际测量中受地形和不均匀体的影响,会使CSAMT曲线发生畸变,即静态效应和近场效应.这种现象如果在资料处理中得不到消除,就会造成资料解释的误差甚至错误.文中通过CSAMT在实际工程勘探中的应用,介绍了静态效应以及近场效应对CSAMT资料的影响、如何对CSAMT资料进行静态校正和近场校正、对CSAMT资料进行静态校正和近场校正后的效果.最后,对四川某地存在静态效应和近场效应的CSAMT测量原始数据进行校正,效果较好.【期刊名称】《工程地球物理学报》【年(卷),期】2013(010)005【总页数】5页(P661-665)【关键词】CSAMT;静态效应;静态校正;近场效应;近场校正【作者】马婵华;鲁霞;赵玉红;李颖【作者单位】成都理工大学地球物理学院,四川成都610059;四川省核工业地质调查院,四川成都610061;成都理工大学地球物理学院,四川成都610059;成都理工大学地球物理学院,四川成都610059【正文语种】中文【中图分类】P631可控源音频大地电磁法(简称CSAMT法)，是在大地电磁法(MT)和音频大地电磁法(AMT)的基础上发展起来的一种人工源频率域测深方法[1]。
由于天然场源的随机性和信号微弱，MT法需要花费巨大努力来记录和分析野外数据。
为克服MT法的这个缺点，提出了利用人工(可控)场源的音频大地电磁法。
这种方法使用接地导线或不接地回线为场源，在工区测量相互正交的电场、磁场切向分量，并计算卡尼亚电阻率，以保留AMT法的一些数据解释方法[2]。
近几年来，尽管该方法应用普遍，但人们对其数据的处理和地电断面的反演等技术问题的研究尚不够多。
中国地质⼤学电法复习答案⼀、名词解释：1、视电阻率：在地下岩⽯电性分布不均匀或地表起伏不平的情况下，若仍按测定均匀⽔平⼤地电阻率的⽅法计算的结果称之为视电阻率，以符号S ρ表⽰,MN S U k Iρ?=。
2、各向异性系数：由不同电阻率薄层岩⽯交替形成的层状岩⽯，其电阻率具有⾮各向同性，并且总是沿层理⽅向的电阻率ρt ⼩于垂直于层理⽅向的电阻率ρn ，则定义ρn/ρt 的平⽅根为其各向异性系数。
3、偶极剖⾯的正交特性：对板状体情况⽽⾔，电阻率不同和产状呈正交，⽽异常形态、特点和分布规律相同的现象被称为偶极剖⾯法异常的“正交特性”。
4、电阻率的饱和效应：即使导电性差异再增⼤，电阻率异常也不会再有明显的增加，⼈们将这种现象称为视电阻率异常的饱和效应。
5、S 等值性：三层电测深H 、A 型曲线中，当1ρ、1h 和3ρ相同时，在⼀定范围内按⽐例改变2h 和2ρ，保持2S 值不变，导致不同的地电断⾯对应形状⼏乎相同的S ρ电测深曲线。
6、T 等值性：三层电测深的K 、Q 型曲线中，当1ρ、1h 和3ρ相同时，只要保持2T 值不变，虽然层参数 2h 和2ρ不同，但对应的三层曲线⼏乎⼀样。
7、波阻抗：介质对电磁波传播的⼀种物理特性，据此特性可确定介质的电阻率和磁导率。
8、平⾯电磁波：在每个固定的时刻波的相位波前是个⽔平⾯的电磁波，就是电场E 和磁场H 在波的传播中位于同－个平⾯上，并且E 和H 都与传播⽅向相垂直。
9、穿透深度：在均匀介质中，平⾯波沿 Z 轴⽅向前进振幅衰减为地表（z ＝0）值的1/e 倍时的距离，称为趋肤深度，⼜称为穿透深度。
10、波数：亥姆霍兹齐次⽅程中的系数，即ωσµεµωi k+=22，在导电介质中忽略位移电流。
11、远区、近区：频率测深法中当观测点到发射源的距离r 远远⼤于电磁波在岩⽯中波长λ 1 的1/2π倍时，|k 1r|>>1，那⾥的地层波⼏乎全部衰减殆尽，只有⽔平极化平⾯波垂直⼊射，这个区域称为波区，⼜称远区；当|k 1r|<<1时，地层波占主导，电磁波近似为球⾯波传播，该区域称为S 区，⼜称近区。
Engineering Technology and Application | 工程技术与应用 |·121·2020年第11期作者简介：张鑫，男，硕士，高级工程师，研究方向：岩土工程。
CSAMT 在岩溶地区隧道勘察中的应用研究张 鑫（中石化石油工程设计有限公司，山东 东营 257026）摘 要：了解隧道洞身周边岩溶和破碎带等不良地质作用的发育情况，分级评价隧道围岩，对于隧道设计、安全施工有着重要的意义。
文章以梯排岭隧道勘察为例，通过可控源音频大地电磁法（CSAMT）的反演及地质解释，结合电阻率值及异常形态划分，分段评价该隧道围岩级别。
经工程地质测绘及钻探验证，CSAMT 达到了预期效果。
关键词：CSAMT；隧道；围岩分级；岩溶发育区；破碎带中图分类号：P631.3+25；U452.1 文献标志码：A 文章编号：2096-2789（2020）11-0121-02在岩溶地区修建隧道，通常里程长、埋深大、岩溶和破碎带发育，如何获知隧道洞身附近的地质构造、破碎及富水程度，一直是岩溶发育区隧道勘察的重点和难点。
可控源音频大地电磁法（CSAMT ）利用破碎带卡尼亚视电阻率的变化进行判译，具有可靠、高效、直观的特点，且该技术能有效弥补传统钻探以点带面的局限，对隧道工程设计及施工安全具有积极的意义。
应用CSAMT 在梯排岭隧道勘察进行围岩分级，为查明隧道洞身附近岩溶发育及断层破碎带分布、划分隧道围岩等级具有一定的意义。
1 勘察区域地理及地质概况（1）地理概况。
梯排岭隧道位于广东省韶关市，隧道水平长度为1900m ，最大埋深为200m 。
隧道区属侵蚀-构造低山地貌。
隧道进洞口之上为陡坡，边坡坡向约272°，坡度为30～40°。
隧道出洞口之上为高约2.5m 的陡坎，陡坎之上为坡度25～30°的斜坡，边坡坡向约65°。
（2）地质概况。
根据工程地质测绘和钻探结果，隧道地层由老至新特征如下：①泥盆系上统佘田桥组（D 3s ）：深灰、黑灰色，中厚层～厚层灰岩、白云质灰岩、生物碎屑灰岩夹薄层黄灰色钙质泥岩，局部夹黑灰色中厚层碳质灰岩；②泥盆系上统锡矿山组（D 3x ）：上部为深灰色，中厚层～厚层灰岩夹黄灰色薄层泥灰岩，下部为深灰色，中厚～厚层灰岩、泥质灰岩夹黄灰色钙质页岩；③石炭系下统岩关组（C 1ya ）：灰色，中厚层灰岩与黄绿色泥质、页岩不等厚互层；④第四系全新统（Q 4）：黄褐、棕红色黏土夹块石。
CSAMT法和对称四极测深法在地下水调查中的应用冀显坤;王小多;唐圣松;白运;郭伟立【摘要】柴达木循环经济试验区建设中,对水资源和水文地质环境地质资料的需求较高,开展了1∶5万的水文地质调查.为了查明第四系含水层系统水文地质结构,在本区布置了CSAMT工作.同时针对CSAMT分辨率不足的问题,又在同点位布设了对称四极测深工作.工作实践表明,这两种方法结合在柴达木盆地的地下水调查中对第四系含水层电性结构的划分具有明显的效果.【期刊名称】《工程地球物理学报》【年(卷),期】2014(011)003【总页数】4页(P342-345)【关键词】CSAMT;对称四极测深;地下水调查【作者】冀显坤;王小多;唐圣松;白运;郭伟立【作者单位】中国地质调查局西安地质调查中心,陕西西安710054;陕西延长石油(集团)有限责任公司研究院,陕西西安710075;中国地质调查局西安地质调查中心,陕西西安710054;中国地质调查局西安地质调查中心,陕西西安710054;中国地质调查局西安地质调查中心,陕西西安710054【正文语种】中文【中图分类】P6311 引言在水文地质勘查中，可控源音频大地电磁测深法大多采用剖面或者面积性测量。
根据实际地质情况，结合勘查区岩石和地层的电性特征，利用实测的反演电阻率进行地质推断解释，推断实测剖面通过地段理想的赋水位置，为采水(水文钻孔)工程提供可靠依据[1～4]。
另外，常用的常规物探方法是对称四极测深法。
在确定含水层的分布情况, 埋藏深度、厚度,查明裂隙含水层的存在情况,寻找适于贮存地下水的断层破碎带等方面,电阻率测深法有着广泛的应用。
在同一测点上逐渐加大供电电极AB的间距,进行电阻率测量的对称四极测深[5,6]。
在柴达木盆地中，第四系为冲洪积层，矿化度较高的地下水赋存于第四系孔隙，由山前向盆地流动。
第四系是高阻，矿化的含水层是低阻，具有明显的电性差异，同时第四系埋深在盆地中心最深可达千余米，因此在本区布设了CSAMT工作，同时为了弥补CSAMT法分辨率较低的问题，在山前同点位布设了对称四极测深工作。
文章编号:1005－6157(2011)01－044－安徽地质Geology of Anhui第21卷第1期2011年3月V ol.21 No.1 March 2011CSAMT法二维电阻率异常分类及其地质解释——以淮北前常—徐楼地区为例汪青松（安徽省勘查技术院 ， 安徽 合肥 230031）摘 要：淮北前常-徐楼地区为典型中等厚度新生界覆盖区，金属矿勘查难度较大，物探工作能发挥重要作用。
笔者于2006-2008年间，在该区开展了大量CSAMT法测量工作，系统分析研究了CSAMT法资料，积累了一些异常解释经验。
将该区电阻率异常分为5种类型，并建立了相应的地质解释模型。
钻探验证表明，该项研究工作取得了较好的找矿效果。
文中对各类异常特征、地质解释及找矿意义进行了介绍，供读者开展CSAMT法工作时参考使用。
关键词：CSAMT法；异常类型；地质解释。
中图分类号：P631.3 文献标志码：A0 引言可控源音频大地电磁法（简称CSAMT法）是近年来新发展起来的一种大功率地球物理勘探方法，具有分辨率高、勘探深度大、施工效率高、价格相对低的优点，已被广泛应用。
因为是新方法，以往找矿实例不多，异常解释还缺少经验。
没有系统地对电阻率剖面异常特征进行总结、分类和地质解释工作。
笔者在实施《淮北市前常-徐楼地区铁铜矿产资源预查及覆盖区综合找矿方法研究》项目（属安徽省地质勘查基金项目）时，施工CSAMT法测点2300余个，对其进行了较系统的总结研究。
与此同时，还开展了大比例尺高精度重磁测量和钻探工作，使研究结果能得到验证。
设计找矿钻孔时均使用了CSAMT法电阻率异常资料。
取得了较好的地质找矿效果，施工找矿钻孔16个，有8个钻孔发现了矿体，从而对CSAMT法异常有了较深刻的认识。
1 地质矿产概况淮北前常-徐楼地区位于安徽省北部，是重要金属成矿区之一。
该区地表被新生代地层覆盖，厚度100~300m。
基岩为古生代地层和燕山期岩浆岩。
古生代地层岩性为寒武系(∈)条带状白云质灰岩、泥灰岩、粉砂质页岩、页岩，奥陶系(O)灰岩和白云岩，石炭系-二叠系(C- P)灰岩、砂岩、页岩及煤层等。
燕山期岩浆岩主要岩性为闪长玢岩、石英闪长玢岩、石英二长闪长玢岩等。
主要岩体有三铺、刁山集、徐楼、邹楼等中酸性岩体，均与铁、铜、金等矿产关系密切。
其中三铺岩体为复式岩体，面积最大达56km2。
淮北前常-徐楼地区主要矿床类型为夕卡岩型徐楼式铁矿和前常式铁铜（铜金）矿。
前者产于奥陶系碳酸岩与闪长玢岩主岩体上接触带附近，矿体呈似层状、透镜状，倾角平缓。
后者产于三铺复式岩体中闪长玢岩与寒武系碳酸盐岩接触带上，多层成矿，矿体呈透镜状，形态变化大。
区共有4个成矿区，分别为三铺铁铜（金）成矿区、徐楼铁成矿区、邹楼铁成矿区、后马场—吴窑铁铜多金属成矿区。
2 物性特征根据地质矿产概况，结合物性特征，将区内岩（矿）石分为古生界碳酸盐岩类、新生界碎屑岩类、岩浆岩类、铁铜矿石和铜金矿化蚀变岩类等5种类型。
各类岩（矿）石之间均存在较大的物性差异，说明本区具有较好的地球物理勘探前提。
如收稿日期：2011-01-20作者简介：汪青松(1959--)，男，安徽枞阳人，教授级高级工程师，长期从事综合物化探勘查工作。
4第 21 卷 第 1 期45此分类突出了控矿因素，方便了异常解释，简单实用。
电性特征参见表1。
3 CSAMT 法异常分类及其地质解释可控源音频大地电磁测深法（CSAMT ）测量使用加拿大凤凰公司研制的V8网络化多功能电法系统。
生产中场源接地偶极子AB =1.7～2.8km ，收发偏移距R =5～15 km ，并保证R 大于5倍的勘探设计深度。
采用6-12道赤道偶极装置进行标量测量，测点布设在AB 中垂线60°张角的扇形区内，点距50m ，测量极距MN 与此相同。
在0.1～10kHz 的频带内，分52个频点观测。
同时观测与场源平行的电场水平分量E x (f )和场源正交的磁场水平分量H y (f ),仪器自动计算卡尼亚视电阻率ρxy (f )＝0.2*T *(E x (f )/H y (f ))2和阻抗相位Φxy (f )，其中T =1/f 。
中间频段供电电流20A 。
数据预处理使用V8系统专用CMTPRO 和SIPPRO 系统进行编辑、计算、转换和各种校正处理。
校正处理包括点位偏差校正、静态位移校正、近场效应校正等。
预处理之后，利用凤凰公司提供的CSAMTSW 和SFIPXSW 软件系统进行二维反演处理，获得二维电阻率断面图。
历时3年，在三铺、徐楼和邹楼等3个成矿区开展了CSAMT 法工作，总测点2364个，剖面50余条，获得了大量资料。
根据二维剖面电阻率异常形态特征，将CSAMT 法电阻率异常划分为5类型。
各类型异常形态参见图1。
图1-A 为水平层状异常类型；图1-B 为变形水平层状异常类型，与图1-A 为同一基本类型；图1-C 为陡倾梯级带异常类型；图1-D 为蘑菇状异常类型；图1-E 为高阻孤峰状异常类型；图1-F 为带状组合异常类型。
各类型异常特征及其地质解释如下：3.1 水平层状异常该类型异常特征是：电阻率等值线总体呈水平分布，并有1条或多条电阻率等值线密集带存在，分割为多个水平异常区。
异常形态参见图1-A ，电阻率水平方向分为三层，经钻探验证，上部最低阻异常区为新生代地层的反映，中部相对低阻异常区为奥陶系灰岩的反映，因岩溶发育、充水，故电阻较低。
下部高阻异常区为岩体的反映。
正常的水平层状异常往往是不同的地层岩性的反映，当电阻率等值线在局部发生湾曲时，弯曲部位往往是成矿有利部位，如图1-B ，为邹楼铁矿纵线剖面，电阻率等值线向下部高阻区弯曲部位与已知铁矿体分布区相对应。
3.2 陡倾梯级带异常该类型异常特征是存在陡立状电阻率等值线密集带。
两侧异常差异较大，是断裂构造带或岩体接触带的反映，异常形态参见图1-C ，为某矿区剖面，该梯级带异常为三铺岩体北接触带与东西向断裂构造重合的反映，左侧高阻异常区为闪长岩和寒武系大理岩，在电阻率等值线扭曲部位发现了铁铜多金属矿体，右侧低阻区为石炭—二叠系低阻煤系地层分布区。
上部低阻区为新生界地层。
3.3 蘑菇状异常该类型异常特征是异常形态呈蘑菇状。
蘑菇头高阻部分为岩体或大理岩。
其下侧的低阻部分为岩体与围岩接触带，是矿化的有利部位，该异常区往往有高岭土化、绿泥石化、钠化、夕卡岩化等蚀变岩或断裂构造、充水裂隙存在，电阻减低。
下层高阻异常为岩体或碳酸盐岩地层的反映。
蘑菇头部高表1 淮北地区主要地层岩（矿）石电性特征表Table 1 Major electrical property features of strata-rock (ore)s in the Huaibei area岩类名称主要岩性电阻率及其异常特征新生界碎屑岩粘土、砂等，松散至半固结。
低阻，R ＝n×10(Ω·m)。
上部低阻异常。
古生界碳酸盐岩类灰岩、白云岩，大理岩。
高阻，R ＝n×103(Ω·m)。
高阻强异常，充水破碎带和岩溶发育区为低阻异常。
岩浆岩类闪长玢岩、石英二长闪长玢岩、花岗闪长玢岩。
高阻，R ＝n×103(Ω·m)。
高阻异常，破碎带和钠化等蚀变带为低阻异常。
铁铜矿体磁铁矿、含铜磁铁矿。
极低阻，R ＝n× (Ω·m)。
低阻异常。
铜金矿化蚀变岩类含铜夕卡岩、含铜大理岩。
电阻变化大，常形成电阻率异常梯级带。
汪青松:CSAMT 法二维电阻率异常分类及其地质解释—以淮北前常-徐楼地区为例2011年46安徽地质阻异常，在沉积岩分布区是小型岩体或断块隆起的反映，在三铺岩体分布区则是大理岩捕虏体的反映。
图1-D剖面立位于三铺岩体分布区，该蘑菇状异常有较好的磁低重高组合异常与之对应，为大理岩捕虏体的反映，蘑菇下侧低阻异常区为大理岩捕虏体与闪长岩体接触带，寻找铜金矿有利。
3.4 高阻孤峰状异常该类型异常只出现在三铺岩体分布区，其特征是面积较小的高阻异常孤立分布于相对低阻异常区，好似平原中的孤立山峰，突出显眼。
高阻异常为大理岩（部分可为强硅化蚀变岩），相对低阻区为岩体，该类型异常是区内成矿最有利异常，为典型的物探异常找矿标志，在高阻异常边缘出现局部低阻异常，往往是铁矿矿体的反映。
图1-E为刘楼村铁铜矿LL3剖面，在高阻异常边缘低阻异常区发现了厚大铁铜矿体，三铺岩体成矿区多数铁铜矿和铜金矿床（点）均有该类异常存在，验证2个该类异常均见矿体。
3.5 带状组合异常该类型异常特征是低阻异常和高阻异常均呈条带状，且平等相间分布，形成带状组合异常，上部高阻异常带多为碳酸盐岩地层的反映；其下低阻异常带为碳酸盐岩地层与岩体接触带的反映，为成矿有利部位；下层高阻为岩体的反映。
图1-F为翟桥铁矿B3剖面，两高阻层之间的低阻异常带为大理岩与闪长玢岩接触带，岩石破碎、溶洞发育，钠化、高图1 二维电阻率断面图Fig.1 2D resistivity cross-section岭土化蚀变强，电阻率降低，验证发现局部存在铁矿体。
4 小结水平层状异常、陡倾梯级带异常、蘑菇状异常、高阻孤峰状异常和带状组合异常为该区5种基本类型异常，此外还有过渡类型异常存在。
特别是水平层状异常与带状组合异常之间、蘑菇状异常与高阻孤孤峰状异常之间存在有过渡类型异常。
另外，在同一条剖面上还可以出现多种类型异常，形成复杂的异常组合。
进行异常解释时要分析地质背景。
淮北前常-徐楼地区CSAMT法电阻率异常分类解释参见表2。
高阻孤峰状异常是重要的找矿标志；蘑菇状异常和带状组合异常也是找矿有利异常，其低阻异常区是找矿最佳部位；水平层状异常等值线发生弯曲变形时，其变形区为找矿有利部位。
由于首次对CSAMT 法二维电阻率异常进行分类第 21 卷第 1 期47和地质解释，难免有不当之处，请专家读者批评指正。
参考文献：汤井田，何继善．[1] 可控源音频大地电磁法及其应用[ M].武汉：中南大学出版社，2005．安徽省地质矿产局.安徽省区域地质志[ M].北京：地质出版[2]社，1987.表2 淮北前常-徐楼地区CSAMT法电阻率异常分类表Table 2 Classification of CSAMT resistivity anomalies in the Qianchang-Xulou area, Huaibei异常类型地质解释古生代地层分布区岩体分布区水平层状异常1新生界与基岩分界线，2岩体与围岩接触带界线。
陡倾梯级带异常 1 断裂构造带，2 岩体接触带。
蘑菇状异常1 岩体，2 隆起构造。
大理岩捕虏体。
高阻孤峰状异常/大理岩捕虏体或强硅化蚀变岩。
带状组合异常1、岩体与围岩接触带，2、不同岩性层分界。
CSAMT 2D RESISTIVITY ANOMALY CLASSIFICATION AND ITS GEOLOGICAL INTERPRETATION—AN EXAMPLE FROM THE QIANCHANG-XULOU AREA IN HUAIBEIWANG Qing-song(Institute of Exploration Technology of Anhui Province, Hefei, Anhui 230031, China)Abstract: The Qianchang-Xulou area in Huaibei is typically covered by Cenozoic Erathem of medium thickness where metallic mineral exploration is difficult and geophysical work can play a major role. A great deal of CSAMT survey was conducted in the area during 2006-2008, CSAMT data were analysed systematically and some experiences obtained in anomaly interpretation. Resistivity anomalies in the area were divided into five types and corresponding geological interpretation model established. Drilling test indicated that the research work brought fruitful results. A variety of anomalous features, geological interpretations and their ore-prospecting implications were also introduced in this paper.Keywords: CSAMT method; anomalous type; geological interpretation汪青松:CSAMT法二维电阻率异常分类及其地质解释—以淮北前常-徐楼地区为例（上接第31页）COMPARING STUDY ON EXPLORATION ANDMINING INFORMATION OF THE SHIZISHANCOPPER DEPOSIT, TONGLING, ANHUIHU Xin-fu1, ZHOU Gui-bin1, XU Xiao-chun2(1. The Dongguashan Copper Mine of Tongling Nonferrous Metals Group Holdings Co., Ltd., Tongling, Anhui 244031, China; 2.School of Resources and Environmental Engineering of Hefei University of Technology, Hefei, Anhui 230009, China) Abstract: This paper performed an exploration-mining information comparison study on such items as change in ore body form, change in thickness, footwall displacement, grade change and reserve error from the Shizishan copper deposit mine, Tongling, analysed the reasonability in determination of exploration type and choosing of exploration means, method and grid density, recognized the degree to which a control was made by previous exploration on the form and size of ore body, and resource/reserve evaluation error. This can be used for reference for prospecting, designing and mining of ore deposits of similar geological conditions in the future.Keywords: exploration-mining information comparison; Shizishan of Tongling。
