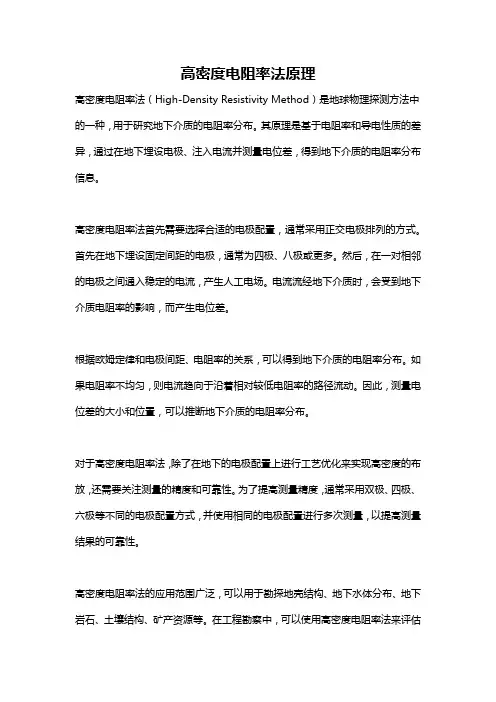

高密度电阻率法原理高密度电阻率法（High-Density Resistivity Method）是地球物理探测方法中的一种，用于研究地下介质的电阻率分布。

其原理是基于电阻率和导电性质的差异，通过在地下埋设电极、注入电流并测量电位差，得到地下介质的电阻率分布信息。

高密度电阻率法首先需要选择合适的电极配置，通常采用正交电极排列的方式。

首先在地下埋设固定间距的电极，通常为四极、八极或更多。

然后，在一对相邻的电极之间通入稳定的电流，产生人工电场。

电流流经地下介质时，会受到地下介质电阻率的影响，而产生电位差。

根据欧姆定律和电极间距、电阻率的关系，可以得到地下介质的电阻率分布。

如果电阻率不均匀，则电流趋向于沿着相对较低电阻率的路径流动。

因此，测量电位差的大小和位置，可以推断地下介质的电阻率分布。

对于高密度电阻率法，除了在地下的电极配置上进行工艺优化来实现高密度的布放，还需要关注测量的精度和可靠性。

为了提高测量精度，通常采用双极、四极、六极等不同的电极配置方式，并使用相同的电极配置进行多次测量，以提高测量结果的可靠性。

高密度电阻率法的应用范围广泛，可以用于勘探地壳结构、地下水体分布、地下岩石、土壤结构、矿产资源等。

在工程勘察中，可以使用高密度电阻率法来评估地质地形的稳定性和建筑物的基础设计。

同时，在水资源管理和环境保护领域，高密度电阻率法也被广泛应用于地下水位测量、水流分析、地下水污染检测等方面的研究。

高密度电阻率法具有以下优点：非侵入式探测、操作简便、成本较低、测量精度高、分辨率较好。

但也存在一些局限性，比如对测量现场和数据处理要求较高，需要专业人员进行操作和解译。

总之，高密度电阻率法是一种有效的地球物理勘探方法，可以用于研究地下介质的电阻率分布。

通过在地下埋设电极、注入电流并测量电位差，可以推断地下介质的电阻率分布情况。

在地质、水文、环境等领域都有广泛的应用前景。

高密度电阻率法实验报告实验报告：高密度电阻率法实验研究一、实验目的高密度电阻率法是一种常用的地球物理勘探方法，主要用于研究地下岩土体的电学性质，如电阻率、电导率等。

本实验旨在通过高密度电阻率法实验，掌握该方法的基本原理、测量方法和技术流程，提高实际操作能力和对地下岩土体的认识。

二、实验原理高密度电阻率法基于地下岩土体的电学性质差异，通过测量不同位置的电位分布，推断地下岩土体的电阻率分布情况。

该方法采用高密度电极排列，能够快速获取大量数据，提高测量精度和分辨率。

三、实验步骤1.实验准备（1）收集实验场地信息，包括地形、地质、水文等条件；（2）准备实验仪器，包括高密度电阻率仪、电极、导线等；（3）设计实验方案，包括电极排列、测量深度、扫描范围等。

2.现场布置（1）根据实验方案，布置电极排列；（2）连接导线，确保连接稳定可靠；（3）检查仪器设备，确保正常运行。

3.数据采集（1）设置测量参数，包括采样间隔、扫描速度等；（2）开始测量，记录电位数据；（3）检查测量数据，确保质量合格。

4.数据处理与分析（1）处理测量数据，进行滤波、去噪等操作；（2）根据处理后的数据，绘制电阻率分布图；（3）结合地质资料，对电阻率分布进行分析解释。

5.实验总结与报告编写（1）总结实验过程和结果；（2）编写实验报告，包括实验目的、原理、步骤、结果分析等。

四、实验结果与分析通过本次实验，我们获取了实验场地的电阻率分布数据。

根据数据绘制出的电阻率分布图显示，实验场地的电阻率值存在明显的差异。

结合地质资料分析可知，这些差异可能与地下岩土体的类型、含水性等因素有关。

通过对数据的进一步处理和分析，我们可以得到更精确的电阻率分布情况，为后续的工程设计提供参考。

五、实验结论与建议本次实验通过高密度电阻率法测量了实验场地的电阻率分布情况，掌握了该方法的基本原理和操作流程。

通过数据处理和分析，我们得到了地下岩土体的电阻率分布情况，并对其进行了解释。

高密度电阻率法实验报告实验报告：高密度电阻率法一、实验目的1.熟悉高密度电阻率法的实验原理和实验方法；2.掌握电阻率测量实验的基本操作步骤；3.研究不同材料的电阻率特性，分析其导电性能。

二、实验原理四电极法是在样品上加入四个电极，两个电极起电流作用，两个电极测量电压，通过测量电流和电压可以得出样品的电阻。

为了减小接触电阻对实验结果的影响，电极要采用大面积接触面积，以及保持电极与样品接点清洁，减小接触电阻。

电阻率的计算公式为：ρ=R*A/L其中，ρ为电阻率，R为电阻，A为电阻的横截面积，L为电阻的长度。

三、实验仪器与材料1.高密度电阻率测试仪；2.不同导电材料样品。

四、实验步骤1.打开高密度电阻率测试仪，确保设备的工作状态正常；2.将要测试的导电材料样品放置在测试夹具上，并将电极接触到样品表面；3.选择合适的电流大小，通过测试仪的控制面板设置电流；4.设置测量时间，保证样品得到充分供电；5.点击“开始测量”按钮，测试仪开始对样品进行电阻率测量；6.测量完成后，记录下电阻率的数值；7.更换不同导电材料样品，重复步骤2-6五、实验结果与分析根据实验步骤进行电阻率测量，记录下不同导电材料样品的电阻率数值。

导电材料，电阻率(Ω·m)-----------，---------------铜，X铁，Y铝，Z通过实验结果我们可以看出，不同导电材料的电阻率有所差异。

铜的电阻率最低，铁的电阻率中等，铝的电阻率最高。

这与材料的导电性质相对应，导电性越好的材料电阻率越低。

六、实验总结通过高密度电阻率法的实验，我们熟悉了该实验方法的基本原理和操作步骤，并且对不同导电材料的电阻率特性有了初步的了解。

在实验过程中，要注意保持电极与样品的接触面积大和接触点的清洁，以减小接触电阻的影响。

此外，实验中所测得的电阻率值还受到温度和材料状态的影响，因此在进行比较时应注意这些因素可能带来的误差。

综上所述，高密度电阻率法是一种常用的测量导体材料电阻率的方法，对于研究材料的导电性能具有重要意义。

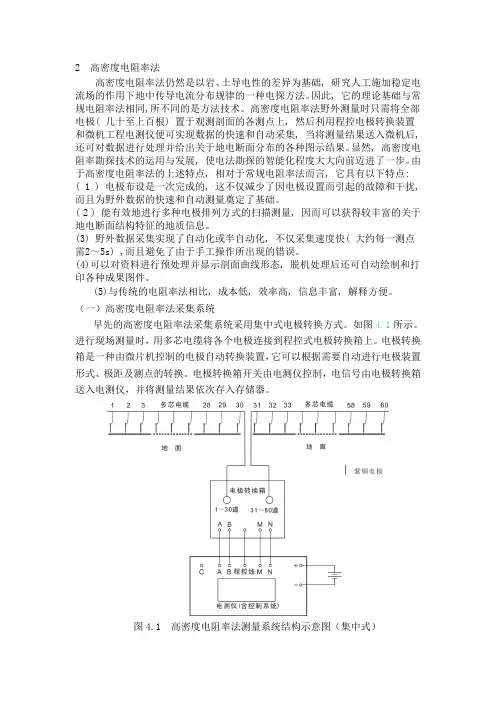

2 高密度电阻率法高密度电阻率法仍然是以岩、土导电性的差异为基础, 研究人工施加稳定电流场的作用下地中传导电流分布规律的一种电探方法。

因此, 它的理论基础与常规电阻率法相同,所不同的是方法技术。

高密度电阻率法野外测量时只需将全部电极( 几十至上百根) 置于观测剖面的各测点上, 然后利用程控电极转换装置和微机工程电测仪便可实现数据的快速和自动采集, 当将测量结果送入微机后, 还可对数据进行处理并给出关于地电断面分布的各种图示结果。

显然, 高密度电阻率勘探技术的运用与发展, 使电法勘探的智能化程度大大向前迈进了一步。

由于高密度电阻率法的上述特点, 相对于常规电阻率法而言, 它具有以下特点: ( 1 ) 电极布设是一次完成的, 这不仅减少了因电极设置而引起的故障和干扰, 而且为野外数据的快速和自动测量奠定了基础。

( 2 ) 能有效地进行多种电极排列方式的扫描测量, 因而可以获得较丰富的关于地电断面结构特征的地质信息。

(3) 野外数据采集实现了自动化或半自动化, 不仅采集速度快( 大约每一测点需2～5s) ,而且避免了由于手工操作所出现的错误。

(4)可以对资料进行预处理并显示剖面曲线形态, 脱机处理后还可自动绘制和打印各种成果图件。

(5)与传统的电阻率法相比, 成本低, 效率高, 信息丰富, 解释方便。

（一）高密度电阻率法采集系统早先的高密度电阻率法采集系统采用集中式电极转换方式。

如图4.1所示。

进行现场测量时，用多芯电缆将各个电极连接到程控式电极转换箱上。

电极转换箱是一种由微片机控制的电极自动转换装置，它可以根据需要自动进行电极装置形式、极距及测点的转换。

电极转换箱开关由电测仪控制，电信号由电极转换箱送入电测仪，并将测量结果依次存入存储器。

图4.1 高密度电阻率法测量系统结构示意图（集中式）随着技术的发展，高密度电法仪日趋成熟。

表现在：采用嵌入式工控机，大大提高系统的稳定性与可靠性；采用笔记本硬盘存储数据，可以满足野外长时间施工的工作需求；系统采用视窗化、嵌入式实时控制与处理软件，便于野外操作；可实现多种工作模式的转换，计算机与电测仪一体化，携带方便。

高密度电阻率法基本原理
嘿，朋友们！今天咱来聊聊高密度电阻率法基本原理呀！这玩意儿可神奇啦！就好比你在黑暗中找东西，高密度电阻率法就像是给了你一盏明灯！
比如说吧，想象一下，你要找埋在地下的宝藏，那可不容易啊，就像大海捞针一样。

但高密度电阻率法就能帮上大忙啦！它是通过向地下发送电流，然后测量电场的分布情况，这就好像我们在给地下做一个“全身扫描”。

你看，电流就像一个个小侦探，在地下跑来跑去，给我们带回各种信息。

你可能会问，那这电流怎么知道地下的情况呢？嘿嘿，这就厉害啦！它就像是有魔法一样，通过测量不同位置的电阻值，我们就能推断出地下的地质结构啊、有没有水啊之类的重要信息。

就好比你根据一个人的言行举止就能判断出他是个什么样的人。

然后呢，我们根据这些测量的数据，就能画出一幅地下的“地图”啦！哇塞，感觉超酷的有没有！这可不是随便乱画的哦，那是非常精确的，就像精确的导航地图一样。

万一在地下有什么危险的地方，比如空洞啊、软弱地层啊，我们就能提前知道，避免出现问题，这多重要呀！
咱再想想，要是没有高密度电阻率法，那得多麻烦呀！搞工程的时候要是不知道地下的情况，那不是瞎碰瞎撞嘛，就像闭着眼睛走路一样，多危险啊！但有了它，我们就可以大胆地往前走啦，心里有底呀！
所以说呀，高密度电阻率法真的是太重要啦！它就像我们探索地下世界的秘密武器，能让我们更好地了解地球内部的奥秘！伙伴们，是不是觉得特别有意思呀！。

高密度电法研究专家 单位 姓名 中国地质大学（武汉）师学明 中国地质大学（武汉）王传雷 河海大学周杨（了解更多信息点击） 技术原理 在地表水平、地下半空间被导电性均匀、各向同性的岩石所充满的特定条件下，若通过地面的点电流源A(+)和B(-)向地下供入电流强度I 时，根据点源电场的基本公式，很容易写出地面任意两点M 和N 处的电位U M 、U N ，从而可以根据公式推出电阻率ρ。

AM 、AN 、BM 、BN 分别为各电极间的水平距离。

图2.1.1-1 电源电场电流分布图⎪⎪⎭⎫ ⎝⎛-=BN AN I U N 112πρ................................................................................................(2-1) ⎪⎪⎭⎫ ⎝⎛-=BM AM I U M 112πρ................................................................................................(2-2) ⎪⎪⎭⎫ ⎝⎛+--=-=∆BN BM AN AM I U U U N M MN 11112πρ...........................................(2-3) IU BNBM AN AM MN ∆•+--=11112πρ.....................................................................(2-4) 各个电极位置的几何关系通常用装置系数K 表示，即BN BM AN AMK 11112+--=π.....................................................................................(2-5)则电阻率 I U K MN∆=ρ...................................................................................................................(2-6)电测深法（electrical sounding ）包括电阻率测深和激发极化测深。
