PowerDesigner设计数据库使用步骤及规范使用PowerDesigner可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。
它可以制作多种数据模型，也能对团队设计模型进行控制。
还可以与许多流行的软件开发工具，例如PowerBuilder、Delphi、VB等相配合使系统设计更优化并缩短开发时间。
并不是每个设计都需要用到PD，对于比较大型的项目，它是很好的，对于短平快类型的项目，例如时间要求一周左右的系统，没有必要使用，直接维护数据库即可，对于表的数量超过10个的系统，建议使用PD进行设计和交流。

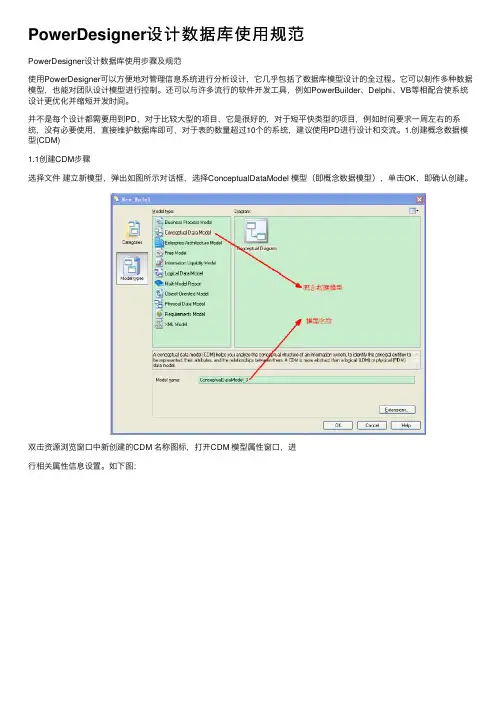

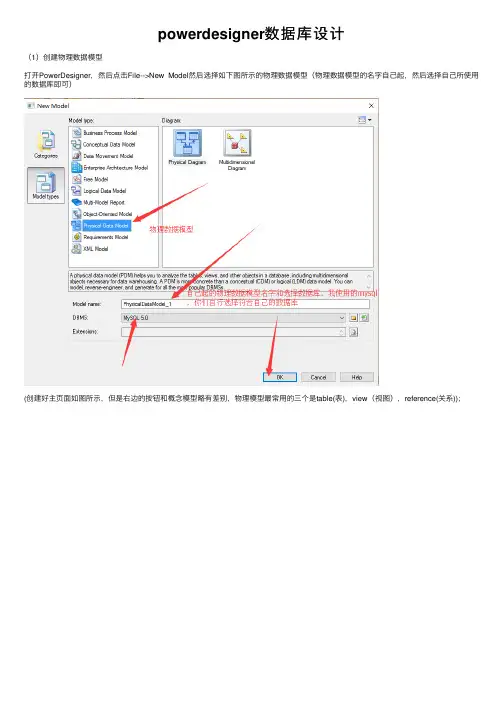

1.创建概念数据模型(CDM)1.1创建CDM步骤选择文件 建立新模型，弹出如图所示对话框，选择ConceptualDataModel 模型（即概念数据模型），单击OK，即确认创建。
双击资源浏览窗口中新创建的CDM 名称图标，打开CDM 模型属性窗口，进行相关属性信息设置。
如下图：1.2对象命名通用规范以下三种规范属于基本规范，适用于本文所有数据库对象命名规范。
1、长度规范：凡是需要命名的对象其标识符均不能超过3个英文单词长度（30个字符），也即：Oracle中的表名、字段名，函数名，过程名，触发器名，序列名，视图名的长度均不能超过3个英文单词长度（30个字符）；2、构成规范：数据库各种名称必须以字母开头，但严禁使用SYS开头；名称只能含有字母，数字和下划线“_”三类字符，“_”用于间隔名称中的各语义字段；不要使用DUAL作表名；3、大小写规范：构成Oracle数据库中的各种名称（表明，字段名，过程名，视图名等等）的所有字符，必须使用大写，也就是不能在脚本中，对任何名称添加双引号“”来设定字符的大小写形式，只要不采用“”限制，Oracle自动会将各名称转化成大写。
2.进行ER设计的准备工作2.1实体命名不相同检查PowerDesigner默认不能存在相同名称的实体属性，这也是考虑到可能产生的一些如主键外键等名称冲突问题，但当进行实际数据库设计时，可能会多次使用相同数据项（DataItem）便于理解各实体。
为此需要对更改PowerDesigner相关设置。
软件默认DataItem不能重复使用，需要进行以下操作：选择工具 Model Options，在Model Setting 设置目录中，将Data Item下的Unique Code取消选中即可，系统默认将Unique Code和Allow Reuse均选中。
同时该设置均是面向特定模型的，即针对当前模型有效，若希望在其它模型中也有此命名设置，则需要重新进行设置。
不过在Check Model 时，如果选择全部Check，则依旧会报DataItem重名的错误信息，这时需要我们在人为检查确认数据项无误时，可以在选择不对DataItem不检查，如下图示：3.定义实体3.1创建entity3.1.1 创建entity步骤1、在CDM的图形窗口中，单击工具选项版上的Entity工具，再单击图形窗口的空白处，在单击的位置就出现一个实体符号。
点击Pointer工具或右击鼠标，释放Entity工具。
如图所示：2、双击刚创建的实体符号，打开下列图标窗口，在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。
Name：是用来在模型中标识一个实体，一般用于模型在界面中的显示（这个可以通过更改选项设置进行改变）。
在一个模型当中，实体的名字不能重复。
Code：在模型转化时一般作为对象的物理名称，比如把实体属性的Code转化为数据库中的列名，一般采取与Name一致。
Generate：默认是选择状态，如果取消，则在转化为其他模型时，会忽略这个实体。
3.1.2entity命名规范CDM中的实体等价于PDM中的表。
1、表的命名只能使用英文字母，数字和下划线。
2、命名以是名词的复数形式，如cities，categories，friends等。
3、命名名尽量用全名。
4、若库中有多个系统，表名采用系统名称+单词或多个单词，系统名是开发系统的缩写，系统名称全部采用小写英文字符，如bbs_title，bbs_torum_type。
若库中只含有一个系统，那么表名仅用一个单词或多个单词。
5、单词选择能够概括表内容的一个或多个英文单词，单词间用下划线"_"分割，如user_info，user_type。
6、关连表命名规则为“表A_表B”，如：user_articletype，user_formtype。
3.2 添加entity属性3.2.1 添加entity属性步骤1）在上述窗口的“Attribute”选项标签上可以添加属性，如下图所示。
注意：数据项中的“添加属性”和“重用已有数据项”这两项功能与模型中Data Item 的Unique code 和Allow reuse选项有关。
P列表示该属性是否为主标识符；D列表示该属性是否在图形窗口中显示；M列表示该属性是否为强制的，即该列是否为空值。
如果一个实体属性为强制的，那这个属性在每条记录中都必须被赋值，不能为空。
按“Crtl+U”呼出“定制列过滤器”的窗口，可以根据自己的喜好和实际需要选择那些列出现在窗口中，那些隐藏。
使用快捷键“Crtl+E”可以允许或者禁止当前过滤器。
2）在上图所示窗口中，点击属性按钮，弹出属性对话框，如下图所示。
3.2.2 添加entity属性规范3.1.2.1 字段设计规范1、表名的name为汉字，code为字母；表中字段的name为汉字，并与备注是相同的；code为字母；2、一个表中的字段不要太多，理论上不要超过80个。
3、一个表中的各字段的访问频繁度应该基本一致。
4、一个表中的所有字段，应当能存储在一个数据块中（BLOCK），也即：表的单行字段总长度<db_block(减去pctfree)。
5、每个字段必须有注释，说明其含义，对于冗余字段还要特别说明其维护方法，外键字段说明参照与哪个表。
6、字段尽可能有默认值，字符型的默认值为一个空字符值串，数字型的默认值为数值0。
7、存储图片，视频，音频，文件，500字节以上文本等占用太多空间的字段（大对象字段），不能和其他字段存储在一个表中。
3.1.2.2字段命名规范1、字段名为有意义的单词，或单词的缩写。
2、如果字段由几个单词组成，则单词间用下划线("_")分割，如client_id，st_code等。
3、不要使用数据库关键字，如：name，time，datetime，password 等。
3.1.2.3字段类型及长度规范1、对于数值类型固定使用number。
number是最基本的数值类型，其他都是number的衍生，底层都是number，比如integer/int完全映射到number(38) 。
如果需要对number做复杂的运算，建议先用cast内置函数转换number为浮点数类型。
number是变长类型，在计算表存储空间的时候要切记。
2、char和varchar2的选择：从空间上考虑，用varchar2合适；从效率上考虑，用char合适，关键是根据实际情况找到权衡点。
如果预期某列中的数据范围变化很大，但变化并不频繁，那末对这样的列使用varchar2最为适宜。
3、如果使用char，在数据迁移等出现以上情况，则必须使用trim()函数截去字串后的空格。
4、决定行长时，既不能太浪费，又不能太吝惜。
考虑到将来的需要，并且意识到，如果增加行长而没有改变一页中容纳的行数，那末增加的空间就等于免费使用。
5、能够用数字类型的字段尽量选择数字类型而不用字符串类型的，这会降低查询和连接的性能，并会增加存储开销。
这是因为引擎在处理查询和连接回逐个比较字符串中每一个字符，而对于数字型而言只需要比较一次就够了。
6、尽可能把字段定义为notnull。
所有字段在设计时，除以下数据类型timestamp、image、datetime、smalldatetime、uniqueidentifier、binary、sql_variant、binary 、varbinary外，必须有默认值，因为在数据库查询中，有null值会影响查询的性能。
7、如无特别需要，避免使用大字段（BLOB、CLOB、LONG等），如使用必须使用BLOB或CLOB类型。
8、由数据库产生的系统时间首选数据库的日期型，如DATE类型。
3.3 属性的检查约束3.3.1定义属性检查约束操作在实体属性的特性窗口，打开如图所示的检查选项卡：在这个选项卡可以定义属性的标准检查约束，通过check约束可限制字段的取值。
窗口中每项的参数的含义，如下：3.3.2 约束命名规范主键约束：pk_表名_字段名外键约束：fk_表名_字段名唯一约束：un_表名_字段名非空约束：nn_表名_字段名检查约束：ck.....3.4 标示符3.4.1 标示符添加步骤CDM中的标识符等价于PDM中的主键。
如果实体只有一个标识符，则它为主标识符。
如果实体有多个标识符，则其中一个被指定为主标识符，其余的标识符为次标识符。
1、定义主、次标识符1）选择某个实体双击弹出实体的属性对话框。
在Identifiers选项卡上可以进行实体标识符的定义。
如下图所示2）选择第一行“主标识符”，点击属性按钮或双击第一行“主标识符”，弹出属性对话框，如图所示：3）选择"Attributes"选项卡，再点击“Add Attributes”工具，弹出如图所示窗口，选择某个属性作为标识符。
3.4.2标示符添加规范3.4.2.1主/外键规范1、除临时表和外部表，以及流水表外，其他表都要建立主键。
2、所有表的主键都设为表的ID，为int型，取值来自序列sequence自增；3、主键应当是对用户没有意义的。
如果用户看到了一个表示多对多关系的连接表中的数据，并抱怨它没有什么用处，那就证明它的主键设计地很好。
4、对于500万以上的表，采用先建唯一索引再添加主键约束的方式来创建主键。
5、主键永远不能修改，也不应包含动态变化的数据，如时间戳、创建时间列、修改时间列等。
6、尽量不用复合主键。
7、为了提高性能，对于数据量比较大的标要求对外健建立索引。
对于有要求级联删除属性的外键，必须指定on delete cascade。
8、pd中外键是通过关系Relationship自动来建立的，不需要手动建立。
不然会产生多余的键。
所以设计时，关注实体本身的字段，以及实体间的关系，特别是多对多和依赖关系。
3.4.2.2索引规范1、主健字段或组合字段必须满足非空属性和唯一性要求。
2、表建好后数据库自动为表生成一个索引（为自动增长的列生成唯一索引），如果在对这列添加索引，数据库会给一个警告，内容大概是，已经为这列添加了索引，建议修改索引名称和自动增长列名保持一致，为了方便使用。
