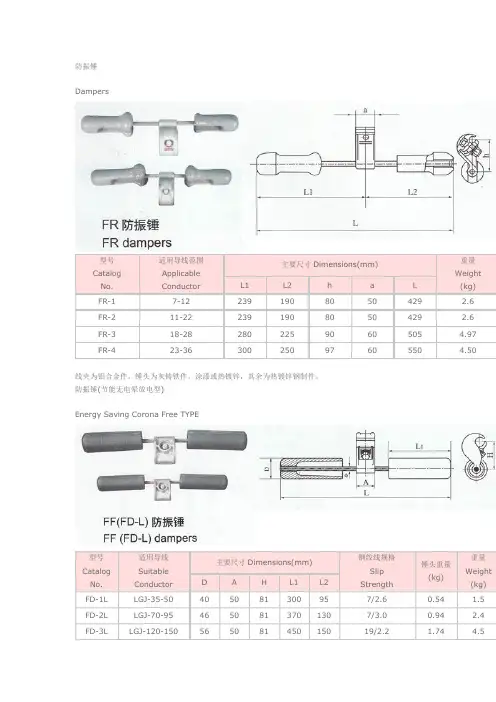

防振锤Dampers型号Catalog No. 适用导线范围ApplicableConductor主要尺寸Dimensions(mm)重量Weight(kg)L1 L2 h a LFR-1 7-12 239 190 80 50 429 2.6 FR-2 11-22 239 190 80 50 429 2.6 FR-3 18-28 280 225 90 60 505 4.97 FR-4 23-36 300 250 97 60 550 4.50线夹为铝合金件，锤头为灰铸铁件，涂漆或热镀锌，其余为热镀锌钢制件。
防振锤(节能无电晕放电型)Energy Saving Corona Free TYPEFD-4L LGJ-185-240 62 50 91 500 175 19/2.2 2.17 5.6 FD-5L LGJ-300-400 67 50 96 550 200 19/2.6 3.00 7.2 FD-6L LGJ-500-630 70 50 96 550 200 19/2.6 3.60 8.6 FF-5G LGJ-300-400 67 90 550 200线夹为铝合金件，重锤为灰铸铁件，浸漆；如用户需要，重锤可热镀锌。
防振锤Dampers锤头为灰铸铁件，涂漆，其余为热镀锌钢制件。
组合型防振锤Conbined Type Spacer-dampers线夹为铝合金件，锤头为灰铸铁件，涂漆或热镀锌，其余为热镀锌钢制件。
节能型防振锤Energy saving damper线夹为铝合金件，锤头为锌合金铸件，标准件为不锈钢制件。
Aluminum alloy wire clamp,kirsite casting hammenrhead,stainless steel norm part.1)预绞丝护线条Preformed Armour Rods铝合金制件。
Materrial is aluminium alloy.2)预绞丝护线条Preformed Armour Rods材料：铝包钢线。
国家电网公司集中规模招标采购山东电力集团公司山东电力集团公司青岛供电公司110kV范家疃输电工程保护金具-防振锤(A118--00008)招标文件（技术规范专用部分）设计单位：青岛电力设计院有限公司2012年2月目录1技术参数和性能要求。
错误!未定义书签。
2项目需求部分。
错误!未定义书签。
2.1货物需求及供货范围。
错误!未定义书签。
2.2图纸资料提交单位。
错误!未定义书签。
2.3工程概况。
错误!未定义书签。
2.5项目单位技术差异。
错误!未定义书签。
3投标人响应部分。
错误!未定义书签。
1技术参数和性能要求投标人应仔细阅读“货物需求及供货范围一览表”，并认真逐项填写所招标金具技术参数响应表中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写技术偏差表。
表1-1 技术参数和性能要求响应表注：1.间隔棒依据标准为DL/T 1098-2009 间隔棒技术条件和试验方法2.防振锤依据标准为DL/T 1099-2009 防振锤技术条件和试验方法3.间隔棒和防振锤的电晕和无线电干扰试验要求依据标准为GB/T2317.2-2008 电力金具试验方法第2部分：电晕和无线电干扰试验4.接续管和修补管的握力要求依据标准为GB/T2314-2008 电力金具通用技术条件5.电阻、温升和热循环要求依据标准为 GB/T2317.3-2008 电力金具试验方法第3部分：热循环试验12项目需求部分2.1货物需求及供货范围表2-2 货物需求及供货范围一览表-防振锤注：项目单位在表中“项目单位要求”部分填写所采购防振锤的“型号”“使用导线外径”“单件质量”和“数量”。
2.2图纸资料提交单位卖方向买方提供的图纸、说明书、试验报告等技术资料的交付时间、数量及接收单位见表2-6。
表2-7 技术资料交付明细2.3工程概况本工程项目单位：山东电力集团公司青岛供电公司。
本工程设计单位：青岛电力设计院有限公司。
中华人民共和国国家标准防振锤UDC621.315.6GB2336—85 Damper代替GB2336—80国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于架空电力线路上抑制导线或避雷线振动的防振锤。
2型式尺寸2.1防振锤分为FD型、FG型。
2.2防振锤主要尺寸应符合图1、2及下表的规定：图1图2表中型号中字母及数字意义为：F——防振锤；D——导线；G——钢绞线；数字——FD型为适用导线组合号；FG型为适用钢绞线截面，mm2。
3技术要求3.1防振锤一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
3.2材质与紧固件：a.钢绞线应符合GB1200—75《镀锌钢绞线》标准。
钢绞线抗拉强度不低于1520N/mm2(1520MPa)；绞合节径比不大于12。
b.锤头采用GB976—67《灰铁铸件分类及技术条件》，规定的HT10-26；c.线夹及压板按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢制造。
d.螺母按GB41—76《六角螺母(粗制)》；e.垫圈按GB95—76《垫圈(粗制)》；f.弹簧垫圈按GB93—76《弹簧垫圈》；g.半圆头方颈螺栓按GB12—76《半圆头方颈螺栓(粗制)》。
3.3钢绞线应采用新的，不应散股、锈蚀。
3.4锤头采用油漆防腐。
3.5锤头与钢绞线的紧固应牢固，产生滑移时负荷不小于4.90kN。
3.6钢绞线与夹板产生滑移时负荷不小于2.45kN。
3.7防振锤安装在导线上产生滑移负荷不小于2.45kN。
4验收规则及试验方法防振锤的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。
5标志与包装防振锤的标志与包装按GB2317—85规定进行。
______________________附加说明：本标准由中华人民共和国水利电力部提出。
本标准由水利电力部南京电力金具设计研究所起草。
防振锤标准振动是一种常见的物理现象，无处不在。
在工程领域中，振动不仅会影响机器设备的正常运行，还会对设备本身造成损坏。
为了减少或消除这种影响，人们提出了各种各样的方法，其中之一便是使用振动吸收器，也就是我们常说的“振动控制器”或“防振锤”。
防振锤是一种用来减少振动幅度的装置，其原理是通过质量块和弹簧组成的振动系统，将振动吸收掉或转换成其他形式的能量，从而达到减少振动的效果。
在工程实践中，防振锤广泛应用于桥梁、建筑、机械设备等领域，起到了重要的保护作用。
然而，要想发挥防振锤的最佳效果，就需要符合一定的标准。
首先是防振锤的安装位置和数量。
一般来说，防振锤应该安装在距离振动源较近的位置，并且根据振动源的振动频率和振幅选择合适的数量。
如果防振锤数量太少或者安装位置不当，就无法有效地控制振动，甚至可能适得其反。
其次是防振锤的质量和弹簧刚度。
防振锤的质量应该足够大，以确保能够吸收较大振幅的振动；而弹簧的刚度则应该适中，既能够保证振动吸收效果，又不会对设备本身造成过大的影响。
此外，防振锤的设计和制造也要符合相关标准，确保其性能稳定可靠。
最后是防振锤的维护和更换。
防振锤在长时间使用后可能会出现磨损或损坏，这时就需要及时进行维护或更换。
定期检查防振锤的状态，及时发现问题并采取措施，可以有效延长其使用寿命，保证其正常工作。
总的来说，防振锤在现代工程中扮演着重要的角色，可以有效地减少振动对设备和结构的影响。
但要想发挥其最佳效果，就需要严格遵守相关标准和规范，确保其安装位置、质量、弹簧刚度等各项参数符合要求。
只有这样，我们才能更好地保护设备，延长设备的使用寿命，提高工作效率。
希望大家在工程实践中能够重视防振锤的选择和使用，为工程安全和稳定运行做出贡献。
