交换机实现MAC地址表的绑定和过滤

NETGEAR智能网管交换机如何实现IP与MAC地址绑定功能NETGEAR智能网管交换机是一款功能强大的网络设备，支持多种高级网络管理功能，其中包括IP与MAC地址绑定功能。

这个功能可以帮助网络管理员更好地管理网络设备，并提高网络的安全性。

下面将详细介绍NETGEAR智能网管交换机如何实现IP与MAC地址绑定功能，并提供相关操作步骤。

IP与MAC地址绑定是指将特定的IP地址与MAC地址绑定在一起，仅允许该MAC地址对应的设备使用该IP地址进行通信。

这样可以防止未经授权的设备接入网络，并提高网络的安全性。

以下是在NETGEAR智能网管交换机上实现IP与MAC地址绑定功能的步骤：1.连接到交换机：将计算机连接到NETGEAR智能网管交换机的一个可用端口上。

可以使用网线将计算机的网卡与交换机的一些端口直接连接，或通过路由器等设备间接连接。

2.登录交换机：使用计算机上的浏览器打开一个新的页面，并输入交换机的默认IP地址（通常为192.168.0.1或192.168.1.1）进入交换机的管理界面。

输入管理账号和密码进行登录。

3. 导航到静态ARP页面：在交换机的管理界面中，导航到"IP Configuration"或"Network Configuration"等相关菜单，然后点击“Static ARP”或“Static ARP Table”选项。

4. 添加静态ARP表项：在静态ARP页面中，点击“Add”或“New”按钮，可以添加一个新的静态ARP表项。

在弹出的表单中，输入目标IP 地址和相应的MAC地址，并点击“Apply”或“Save”按钮保存更改。

5. 删除静态ARP表项：如果需要删除一个静态ARP表项，可以在静态ARP页面中选择该条目，并点击“Delete”或“Remove”按钮进行删除操作。

请注意，删除静态ARP表项后，相关的IP与MAC地址绑定将被取消。

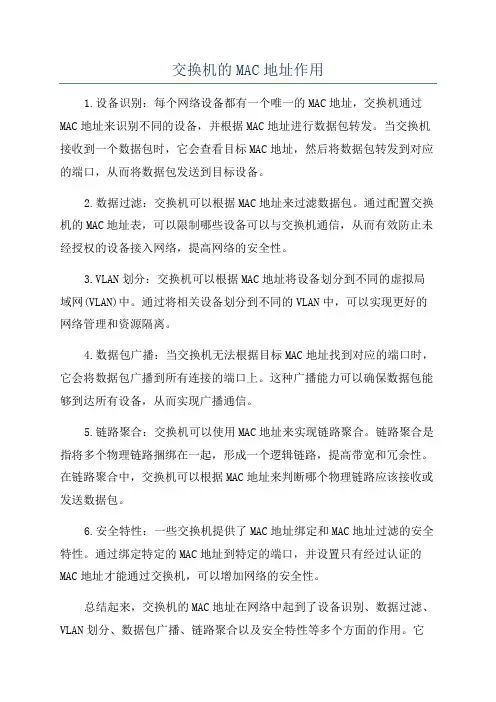

交换机的MAC地址作用
1.设备识别：每个网络设备都有一个唯一的MAC地址，交换机通过MAC地址来识别不同的设备，并根据MAC地址进行数据包转发。

当交换机接收到一个数据包时，它会查看目标MAC地址，然后将数据包转发到对应的端口，从而将数据包发送到目标设备。

2.数据过滤：交换机可以根据MAC地址来过滤数据包。

通过配置交换机的MAC地址表，可以限制哪些设备可以与交换机通信，从而有效防止未经授权的设备接入网络，提高网络的安全性。

3.VLAN划分：交换机可以根据MAC地址将设备划分到不同的虚拟局域网(VLAN)中。

通过将相关设备划分到不同的VLAN中，可以实现更好的网络管理和资源隔离。

4.数据包广播：当交换机无法根据目标MAC地址找到对应的端口时，它会将数据包广播到所有连接的端口上。

这种广播能力可以确保数据包能够到达所有设备，从而实现广播通信。

5.链路聚合：交换机可以使用MAC地址来实现链路聚合。

链路聚合是指将多个物理链路捆绑在一起，形成一个逻辑链路，提高带宽和冗余性。

在链路聚合中，交换机可以根据MAC地址来判断哪个物理链路应该接收或发送数据包。

6.安全特性：一些交换机提供了MAC地址绑定和MAC地址过滤的安全特性。

通过绑定特定的MAC地址到特定的端口，并设置只有经过认证的MAC地址才能通过交换机，可以增加网络的安全性。

总结起来，交换机的MAC地址在网络中起到了设备识别、数据过滤、VLAN划分、数据包广播、链路聚合以及安全特性等多个方面的作用。

它
能够方便地识别设备、控制网络通信、增加网络安全性，进一步提高网络的性能和可靠性。

华为交换机怎么绑定绑定i p地址和m a c地址交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。

华为交换机怎么绑定绑定i p地址/M A C地址?主要是预防I P地址被盗用等网络安全威胁的问题，该怎么设置绑定呢?下面我们就来看看详细的设置教程，需要的朋友可以参考下具体步骤1、打开模拟器，创建一台交换机和两台P C、开机，配置好I P地址，一台P C备用。

2、交换机配置V l a n，把端口模式改为A c c e s s模式，把端口加入到V l a n100里，测试P C到交换机网通信是否正常。

当前没有路由器网管配置或不配置没有关系。

能p i n g通交换机。

3、接下来做绑定配置，在G i g a b i t E t h e r n e t0/0/1端口上绑定当前P C的I P和M A C地址，V l a n。

命令格式：在配置模式下，[H u a w e i] u s e r-b i n d s t a t i c i p a d d r e s s x.x.x.x m a c a d d r e s s x x x x-x x x x-x x x x i n t e r f a c eG i g a b i t E t h e r n e t0/0/1v l a n I D。

4、下一步绑定完了之后，我们再连接另一台备用的P C到交换机 i n t e r f a c e G i g a b i t E t h e r n e t0/0/1端口上。

5、换了另一台P C会不会p i n g通交换机。

很显然已经p i n g不同。

怎么样?是不是很简单呢?相关阅读：交换机工作原理过程交换机工作于O S I参考模型的第二层，即数据链路层。

交换机内部的C P U会在每个端口成功连接时，通过将M A C地址和端口对应，形成一张M A C表。

在今后的通讯中，发往该M A C地址的数据包将仅送往其对应的端口，而不是所有的端口。

H3CS5100交换机H3C交换机绑定IP和MAC地址H3C S5100交换机交换机是一种用于电信号转发的网络设备。

它可以为接入交换机的任意两个网络节点提供独享的电信号通路。

交换机工作在数据链路层，拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“自动学习”新的地址，并把它添加入内部MAC地址列表。

交换机配置信息配置交换机必须进入交换机系统system-view创建VLAN和进入VLAN[H3C]VLAN 2将接口划分到VLAN中，(下列表示将23到28接口划分到VLAN2) [H3C-vlan2]port GigabitEthernet 1/0/23 to GigabitEthernet 1/0/28[H3C-vlan2]port GigabitEthernet 1/0/2 （把接口2划分到VLAN2）进入接口模式（进入25接口）[H3C]interface GigabitEthernet 1/0/23[H3C-GigabitEthernet1/0/23]am user-bind命令IP、MAC地址和端口绑定配置[H3C]am user-bind mac-addr 001b-fc00-34e7 ip-addr 192.168.205.9 interface GigabtEthernet 1/0/23与[H3C-GigabitEthernet1/0/23]am user-bind mac-addr 001b-fc00-34e7 ip-addr 192.168.205.9配置是完全相同的查看配置命令：[H3C]display am user-bind注意：同一IP或MAC地址不可以在同一模式下绑定两次，模式是指接口模式或全局模式MAC地址和端口绑定配置第一种：进入系统视图。

cisco交换机ip和mac地址绑定虽然在TCP/IP网络中，计算机往往需要设置IP地址后才能通讯，然而，实际上计算机之间的通讯并不是通过IP地址，而是借助于网卡的MAC地址。

IP地址只是被用于查询欲通讯的目的计算机的MAC地址。

ARP协议是用来向对方的计算机、网络设备通知自己IP对应的MAC地址的。

在计算机的 ARJ 缓存中包含一个或多个表，用于存储IP地址及其经过解析的以太网MAC地址。

一台计算机与另一台IP地址的计算机通讯后，在ARP缓存中会保留相应的MAC地址。

所以，下次和同一个IP地址的计算机通讯，将不再查询MAC地址，而是直接引用缓存中的MAC地址。

在交换式网络中，交换机也维护一张MAC地址表，并根据MAC地址，将数据发送至目的计算机。

为什么要绑定MAC与IP 地址：IP地址的修改非常容易，而MAC地址存储在网卡的EEPROM 中，而且网卡的MAC地址是唯一确定的。

因此，为了防止内部人员进行非法IP盗用(例如盗用权限更高人员的IP地址，以获得权限外的信息)，可以将内部网络的IP地址与MAC地址绑定，盗用者即使修改了IP地址，也因MAC地址不匹配而盗用失败:而且由于网卡MAC地址的唯一确定性，可以根据MAC地址查出使用该MAC地址的网卡，进而查出非法盗用者。

目前，很多单位的内部网络，都采用了MAC地址与IP地址的绑定技术。

下面我们就针对Cisco 的交换机介绍一下IP和MAC绑定的设置方案。

在Cisco中有以下三种方案可供选择，方案1和方案2实现的功能是一样的，即在具体的交换机端口上绑定特定的主机的MAC地址（网卡硬件地址），方案3是在具体的交换机端口上同时绑定特定的主机的MAC地址（网卡硬件地址）和IP地址。

1.方案1——基于端口的MAC地址绑定思科2950交换机为例，登录进入交换机，输入管理口令进入配置模式，敲入命令：Switch#config terminal＃进入配置模式Switch(config)# Interface fastethernet 0/1＃进入具体端口配置模式Switch(config-if)#Switchport port-secruity＃配置端口安全模式Switch(config-if )switchport port-security mac-address MAC(主机的MAC地址)＃配置该端口要绑定的主机的MAC地址Switch(config-if )no switchport port-security mac-address MAC(主机的MAC地址)＃删除绑定主机的MAC地址注意：以上命令设置交换机上某个端口绑定一个具体的MAC地址，这样只有这个主机可以使用网络，如果对该主机的网卡进行了更换或者其他PC机想通过这个端口使用网络都不可用，除非删除或修改该端口上绑定的MAC地址，才能正常使用。

华为交换机怎么绑定绑定ip地址和mac地址具体步骤1、打开模拟器，创建一台交换机和两台PC、开机，配置好IP地址，一台PC备用。

2、交换机配置Vlan，把端口模式改为Access模式，把端口加入到Vlan100里，测试PC到交换机网通信是否正常。

当前没有路由器网管配置或不配置没有关系。

能ping通交换机。

3、接下来做绑定配置，在GigabitEthernet0/0/1端口上绑定当前PC的IP和MAC地址，Vlan。

命令格式：在配置模式下，[Huawei] user-bind static ip address x.x.x.x mac address xxxx-xxxx-xxxx interface GigabitEthernet 0/0/1 vlan ID 。

4、下一步绑定完了之后，我们再连接另一台备用的PC 到交换机interface GigabitEthernet 0/0/1 端口上。

5、换了另一台PC会不会ping通交换机。

很显然已经ping 不同。

怎么样?是不是很简单呢?相关阅读：交换机工作原理过程交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC 地址和端口对应，形成一张MAC表。

在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。

因此，交换机可用于划分数据链路层广播，即冲突域;但它不能划分网络层广播，即广播域。

交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会学习新的MAC地址，并把它添加入内部MAC地址表中。

使用交换机也可以把网络分段，通过对照IP地址表，交换机只允许必要的网络流量通过交换机。

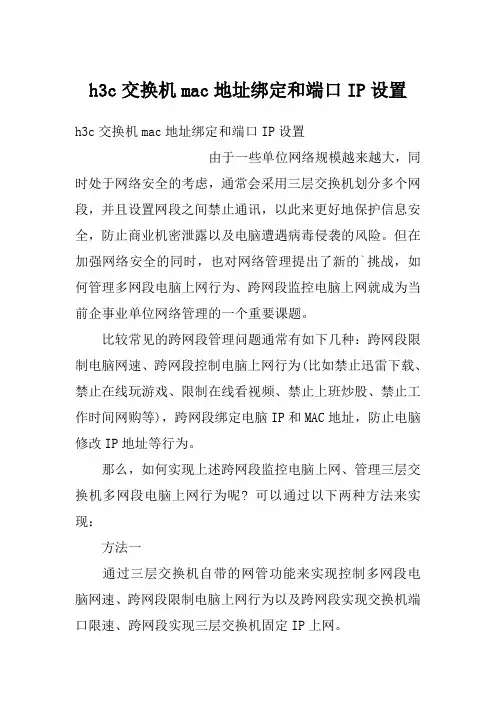

h3c交换机mac地址绑定和端口IP设置h3c交换机mac地址绑定和端口IP设置由于一些单位网络规模越来越大，同时处于网络安全的考虑，通常会采用三层交换机划分多个网段，并且设置网段之间禁止通讯，以此来更好地保护信息安全，防止商业机密泄露以及电脑遭遇病毒侵袭的风险。

但在加强网络安全的同时，也对网络管理提出了新的`挑战，如何管理多网段电脑上网行为、跨网段监控电脑上网就成为当前企事业单位网络管理的一个重要课题。

比较常见的跨网段管理问题通常有如下几种：跨网段限制电脑网速、跨网段控制电脑上网行为(比如禁止迅雷下载、禁止在线玩游戏、限制在线看视频、禁止上班炒股、禁止工作时间网购等)，跨网段绑定电脑IP和MAC地址，防止电脑修改IP地址等行为。

那么，如何实现上述跨网段监控电脑上网、管理三层交换机多网段电脑上网行为呢? 可以通过以下两种方法来实现：方法一通过三层交换机自带的网管功能来实现控制多网段电脑网速、跨网段限制电脑上网行为以及跨网段实现交换机端口限速、跨网段实现三层交换机固定IP上网。

两种设置IP地址的命令：一种直接在物理端口上设置IP地址，设置过程比较简单。

如三层交换机上配置端口1/0/1为路由端口，IP地址为172.16.1.0，OSPF采用点到点类型，配置过程如下：#interface Ethernet 1/1#port link-mode route#ip address 172.16.1.0 255.255.255.0#ospf networt-type p2p方法二IP地址配置方式是通过逻辑VLAN设置IP地址，需先给VLAN设置IP地址，然后将物理端口配置在VLAN下。

为了保证IP地址和物理端口一一对应的关系。

例如在和上面一样的三层交换机上要配置端口1/0/1为路由端口，并配置端口的VLAN ID为101，VLAN 101 IP地址为172.16.1.1，OSPF 采用点到点类型，配置过程如下：#interface Vlan-interface 101#ip address 172.16.1.0 255.255.255.0#ospf network-type p2p#interface Ethernet 1/0/1#port link-mode route#port access Vlan 101以上两种方法都能为交换机端口设置IP地址，从操作步骤上看，第一种方法比较简单，第二种方法需要先将端口和VLAN对应起来再设置IP地址。

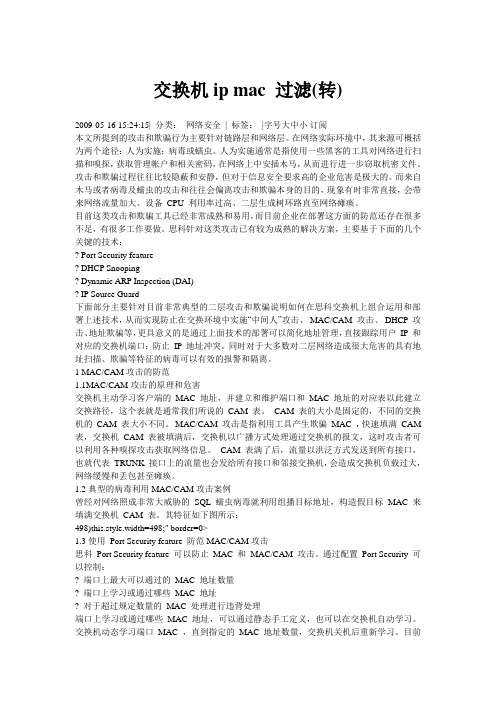

交换机ip mac 过滤(转)2009-05-16 15:24:15| 分类：网络安全| 标签：|字号大中小订阅本文所提到的攻击和欺骗行为主要针对链路层和网络层。

在网络实际环境中，其来源可概括为两个途径：人为实施；病毒或蠕虫。

人为实施通常是指使用一些黑客的工具对网络进行扫描和嗅探，获取管理帐户和相关密码，在网络上中安插木马，从而进行进一步窃取机密文件。

攻击和欺骗过程往往比较隐蔽和安静，但对于信息安全要求高的企业危害是极大的。

而来自木马或者病毒及蠕虫的攻击和往往会偏离攻击和欺骗本身的目的，现象有时非常直接，会带来网络流量加大、设备CPU 利用率过高、二层生成树环路直至网络瘫痪。

目前这类攻击和欺骗工具已经非常成熟和易用，而目前企业在部署这方面的防范还存在很多不足，有很多工作要做。

思科针对这类攻击已有较为成熟的解决方案，主要基于下面的几个关键的技术：? Port Security feature? DHCP Snooping? Dynamic ARP Inspection (DAI)? IP Source Guard下面部分主要针对目前非常典型的二层攻击和欺骗说明如何在思科交换机上组合运用和部署上述技术，从而实现防止在交换环境中实施“中间人”攻击、MAC/CAM 攻击、DHCP 攻击、地址欺骗等，更具意义的是通过上面技术的部署可以简化地址管理，直接跟踪用户IP 和对应的交换机端口；防止IP 地址冲突。

同时对于大多数对二层网络造成很大危害的具有地址扫描、欺骗等特征的病毒可以有效的报警和隔离。

1 MAC/CAM攻击的防范1.1MAC/CAM攻击的原理和危害交换机主动学习客户端的MAC 地址，并建立和维护端口和MAC 地址的对应表以此建立交换路径，这个表就是通常我们所说的CAM 表。

CAM 表的大小是固定的，不同的交换机的CAM 表大小不同。

MAC/CAM 攻击是指利用工具产生欺骗MAC ，快速填满CAM 表，交换机CAM 表被填满后，交换机以广播方式处理通过交换机的报文，这时攻击者可以利用各种嗅探攻击获取网络信息。

在网络安全越来越重要的今天，高校和企业对于局域网的安全控制也越来越严格，普遍采用的做法之一就是IP地址、网卡的MAC地址与交换机端口绑定，我们通常说的MAC 地址与交换机端口绑定其实就是交换机端口安全功能。

端口安全功能能让您配置一个端口只允许一台或者几台确定的设备访问那个交换机; 能根据MAC地址确定允许访问的设备;允许访问的设备的MAC地址既可以手工配置，也可以从交换机“学到”;当一个未批准的MAC地址试图访问端口的时候，交换机会挂起或者禁用该端口等等。

一、首先必须明白两个概念：可靠的MAC地址。

配置时候有三种类型。

静态可靠的MAC地址：在交换机接口模式下手动配置，这个配置会被保存在交换机MAC地址表和运行配置文件中，交换机重新启动后不丢失(当然是在保存配置完成后)，具体命令如下：Switch(config-if)#switchport port-security mac-address Mac地址动态可靠的MAC地址：这种类型是交换机默认的类型。

在这种类型下，交换机会动态学习MAC地址，但是这个配置只会保存在MAC地址表中，不会保存在运行配置文件中，并且交换机重新启动后，这些MAC地址表中的MAC地址自动会被清除。

黏性可靠的MAC地址：这种类型下，可以手动配置MAC地址和端口的绑定，也可以让交换机自动学习来绑定，这个配置会被保存在MAC地址中和运行配置文件中，如果保存配置，交换机重起动后不用再自动重新学习MAC地址，。

具体命令如下：Switch(config-if)#switchport port-security mac-address sticky其实在上面这条命令配置后并且该端口得到MAC地址后，会自动生成一条配置命令Switch(config-if)#switchport port-security mac-address sticky Mac地址二、违反MAC安全采取的措施：当超过设定MAC地址数量的最大值，或访问该端口的设备MAC地址不是这个MAC 地址表中该端口的MAC地址，或同一个VLAN中一个MAC地址被配置在几个端口上时，就会引发违反MAC地址安全，这个时候采取的措施有三种：1.保护模式(protect)：丢弃数据包，不发警告。

华为交换机绑定IP和MAC地址IPSG（IP和MAC绑定）配置功能介绍：IPSG可以防⽌恶意主机伪造合法主机的IP地址仿冒合法主机来访问⽹络或攻击⽹络它是利⽤交换机上的绑定表过滤⾮法主机发送的报⽂，以阻⽌⾮法主机访问⽹络或者攻击⽹络绑定表分为静态绑定表和DHCP Snooping动态绑定表静态绑定表：通过user-bind命令⼿⼯配置。

该⽅法使⽤于局域⽹络中主机数较少，且主机使⽤静态配置Ip地址的⽹络环境DHCP Snooping动态绑定表：配置DHCP Snooping功能后，DHCP主机动态获取IP地址时，设备根据DHCP服务器发送的DHCP回复报⽂动态⽣成。

该⽅式适⽤于局域⽹络中主机较多，且主机使⽤DHCP动态获取Ip地址的⽹络环境下⾯来看静态配置⽰例：需求：1、某公司员⼯通过交换机连接⽹络，研发⼈员ip地址为10.0.0.1，⼈⼒资源员⼯ip地址为10.0.0.11，设备上配置ACL，只允许⼈⼒资源员⼯10.0.0.11可以访问internet2、在⼈⼒资源员⼯出差关机的情况下，研发员⼯也不能通过私⾃将ip地址更改为10.0.0.11访问internet配置思路：1、在switch上创建研发员⼯和⼈⼒资源员⼯的绑定表2、在Switch的GE0/0/1和GE0/0/2接⼝下使能IPSG检查功能操作步骤：system-view //进⼊系统视图user-bind static ip-address 10.0.0.1 mac 0000-0000-0001 //创建研发⼈员绑定表项user-bind static ip-address 10.0.0.11 mac 0000-0000-0002 //创建⼈⼒资源员⼯的绑定表项interface g0/0/1 //进⼊GE0/0/1接⼝视图ip source check user-bind enable //使能GE0/0/1接⼝的IPSG检查功能interface g0/0/2 //进⼊GE0/0/2接⼝视图ip source check user-bind enable //使能GE0/0/2接⼝的IPSG检查功能动态配置⽰例：需求：公司某部门员⼯IP地址均通过DHCP⽅式获取，通过部署IPSG实现员⼯只能使⽤DHCP Server分配的IP地址，不允许私⾃配置静态IP地址，如果私⾃制定IP地址将⽆法访问⽹络配置思路1、在switch上配置DHCP Snooping功能，⽣成DHCP snooping 动态绑定表2、在switch连接员⼯主机的vlan10上使能IPSG功能跳过dhcp配置，假设pc 通过DHCP⽅式动态获取到IP地址system-view //进⼊系统视图dhcp enable //全局使能DHCP功能dhcp snooping //全局使能DHCP Snooping 功能vlan10 // 进⼊vlan10视图dhcp Snooping enable //在vlan视图下使能DHCP Snooping功能dhcp Snooping trusted interface g0/0/3 //将连接DHCP server的g0/0/3接⼝配置为信任接⼝ip source check user-bind enable //基于vlan使能IPSG检查功能。

简述交换机对数据帧转发过滤的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 接收数据帧：交换机通过端口接收来自网络中的数据帧。

配置交换机端⼝安全-静态MAC地址绑定要求:1. 配置SW1上的e0/0这个接⼝，只允许MAC地址为11.1111的设备连接预配置：SW1:enconf thostname SW1int e0/0sw mo acsw ac vlan 1switchport port-securityswitchport port-security maximum 1switchport port-security mac-address 11.1111Exit配置结束后，在SW1上使⽤show port-security查看接⼝的安全配置sw1#show port-securitySecure Port MaxSecureAddr CurrentAddr SecurityViolation Security Action(Count) (Count) (Count)---------------------------------------------------------------------------Et0/0 1 1 55 Shutdown---------------------------------------------------------------------------Total Addresses in System (excluding one mac per port) : 0Max Addresses limit in System (excluding one mac per port) : 4096sw1#使⽤show port-security int e0/0查看接⼝安全信息配置SW1#show port-security int e0/0Port Security : EnabledPort Status : Secure-upViolation Mode : ShutdownAging Time : 0 minsAging Type : AbsoluteSecureStatic Address Aging : DisabledMaximum MAC Addresses : 1Total MAC Addresses : 1Configured MAC Addresses : 1Sticky MAC Addresses : 0Last Source Address:Vlan : 0000.0000.0000:0Security Violation Count : 0使⽤show port-security address能看到什么？sw1#show port-security addressSecure Mac Address Table-----------------------------------------------------------------------------Vlan Mac Address Type Ports Remaining Age (mins)---- ----------- ---- ----- -------------1 11.1111 SecureConfigured Et0/0 ------------------------------------------------------------------------------Total Addresses in System (excluding one mac per port) : 0Max Addresses limit in System (excluding one mac per port) : 4096在SW1上打开debug port-security现在配置R1的e0/0接⼝，R2的e0/0接⼝：R1:enconf thostname R1int e0/0ip add 192.168.0.1 255.255.255.0no shExitR2:enconf thostname R2int e0/0ip add 192.168.0.2 255.255.255.0no shExit现在SW1上debug会显⽰什么信息？sw1#debug port-securityAll Port Security debugging is onsw1#*Jan 23 09:43:56.004: PSECURE: unix_psecure_input: swidb = Ethernet0/0 mac_addr = 00.0200 vlanid = 1*J a n 23 09:43:56.004: PSECURE: Violation/duplicate detected u p o n receiving 00.0200 o n v l a n 1: port_num_addrs 1 port_max_addrs 1 vlan_addr_ct 1: vlan_addr_max 1 total_addrs 0: max_total_addrs 4096*Jan 23 09:43:56.004: PSECURE: psecure_add_addr_check: Security violation occurred, bring down the interface*Jan 23 09:43:56.004: %PM-4-ERR_DISABLE: psecure-violation error detected on Et0/0, putting Et0/0 in err-disable state*Jan 23 09:43:56.004: PSECURE: psecure_vp_fwdchange invoked*Jan 23 09:43:56.004: PSECURE: psecure_vp_linkdown port Et0/0, vlan 1, oper mode access, sb mode access*Jan 23 09:43:56.004: PSECURE: Clearing HA table for 1*Jan 23 09:43:56.004: PSECURE: psecure_clear_ha_table: called*Jan 23 09:43:56.004: PSECURE: psecure_clear_ha_table: delete 11.1111 vlan 1*Jan 23 09:43:56.004: PSECURE:psecure_platform_del_mac_addrs: unimplemented function!*Jan 23 09:43:56.004: PSECURE: psecure_linkchange: Et0/0 hwidb=0xACD8C2E0*Jan 23 09:43:56.004: PSECURE: Link is going down*Jan 23 09:43:56.004: PSECURE: psecure_linkdown_init: Et0/0 hwidb = 0xACD8C2E0*Jan 23 09:43:56.004: PSECURE: psecure_deactivate_port_security: Deactivating port-security feature*Jan 23 09:43:56.004: PSECURE: port_deactivate: port status is 0*Jan 23 09:43:56.004: PSECURE: psecure_clear_ha_table: called*J a n 2 3 09:43:56.004: %PORT_SECURITY-2-PSECURE_VIOLATION: Se cu r ity violation occurred, c a u s e d b y M A C address 00.0200 on port Ethernet0/0.sw1#*Jan 23 09:43:56.004: PSECURE: Security violation, TrapCount:1*Jan 23 09:43:57.009: %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet0/0, changed state to downsw1#*Jan 23 09:43:58.004: %LINK-3-UPDOWN: Interface Ethernet0/0, changed state to downsw1#现在SW1上使⽤show int e0/0，这个接⼝是什么状态？sw1#show int e0/0Ethernet0/0 is down, line protocol is down (err-disabled)Hardware is AmdP2, address is 00.0100 (bia 00.0100)MTU 1500 bytes, BW 10000 Kbit/sec, DLY 1000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation ARPA, loopback not setKeepalive set (10 sec)Auto-duplex, Auto-speed, media type is unknowninput flow-control is off, output flow-control is unsupportedARP type: ARPA, ARP Timeout 04:00:00Last input 00:00:03, output 00:03:47, output hang neverLast clearing of "show interface" counters neverInput queue: 0/2000/0/0 (size/max/drops/flushes); Total output drops: 0Queueing strategy: fifoOutput queue: 0/0 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec60 packets input, 10766 bytes, 0 no bufferReceived 36 broadcasts (0 multicasts)0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored0 input packets with dribble condition detected259 packets output, 19906 bytes, 0 underruns0 output errors, 0 collisions, 0 interface resets0 unknown protocol drops0 babbles, 0 late collision, 0 deferred0 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped outsw1#现在R1把MAC地址修改成11.1111能接⼊到交换机上吗？（把SW1的e0/0恢复）Conf tint e0/0mac-address 11.1111现在R1能Ping通R2吗？sw1(config)#int e0/0sw1(config-if)#shsw1(config-if)#no shsw1(config-if)#sw1#show ip int bInterface IP-Address OK? Method Status ProtocolEthernet0/0 unassigned YES unset up upEthernet0/1 unassigned YES unset up upEthernet0/2 unassigned YES unset up upEthernet0/3 unassigned YES unset up upEthernet1/0 unassigned YES unset up up Ethernet1/1 unassigned YES unset up up Ethernet1/2 unassigned YES unset up up Ethernet1/3 unassigned YES unset up up Serial2/0 unassigned YES unset administratively down down Serial2/1 unassigned YES unset administratively down down Serial2/2 unassigned YES unset administratively down down Serial2/3 unassigned YES unset administratively down down Serial3/0 unassigned YES unset administratively down down Serial3/1 unassigned YES unset administratively down down Serial3/2 unassigned YES unset administratively down down Serial3/3 unassigned YES unset administratively down down sw1#^ZR1#ping 192.168.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4 msR1#。

交换机的原理和作用交换机是网络通信设备的一种类型，用于将数据包从一个网络节点转发到另一个网络节点。

它是在OSI模型的第二层，即数据链路层中工作的设备。

交换机的主要原理是根据MAC地址进行转发和过滤数据包，其作用是提供高速、可靠的局域网连接和数据传输。

交换机的工作原理如下：1. MAC地址学习：当一个数据包到达交换机时，交换机会读取数据包中的源MAC地址，并将该地址与相应的端口关联起来。

交换机会将这些学习到的MAC 地址保存在一个地址表中，以便后续的数据包转发。

2. 过滤和转发：当数据包到达交换机时，交换机会查找目标MAC地址在地址表中的条目，并将该数据包转发到对应的端口上。

如果交换机找不到目标MAC 地址的条目，它会将数据包广播到所有端口，以便找到目标设备。

3. 决策：交换机根据不同的决策方式来决定是否转发数据包。

最常用的决策方式是根据目标MAC地址，但也可以基于其他因素，如VLAN标记、IP地址等。

交换机可以根据这些决策方式来提供更精确的数据包转发和网络分段。

交换机的作用如下：1. 提供高速连接：交换机的硬件设计和工作原理使得它能够提供高速的数据传输。

与集线器相比，交换机可以实现同时传输多个数据包，并且可以同时在多个端口上进行转发。

2. 实现数据过滤：交换机可以根据源MAC地址和目标MAC地址来过滤数据包。

这样可以确保只有目标设备才能接收到相应的数据包，提高网络的安全性。

3. 提供网络分段：通过VLAN技术，交换机可以将一个局域网划分为多个逻辑子网。

这样可以提高网络的性能和安全性，同时还能减少广播和冲突的影响。

4. 支持网络虚拟化：交换机可以部署虚拟局域网（VLAN）和虚拟交换机，从而实现网络的虚拟化。

这种虚拟化技术可以提高网络的弹性和灵活性，简化网络管理和配置。

5. 提供负载平衡：交换机可以通过链路聚合（LACP）和端口镜像等技术来实现负载平衡。

这样可以将流量均匀地分配到多个链路上，提高网络的带宽利用率和传输效率。

交换机的自学原理
交换机的自学原理是指交换机通过学习网络中的MAC地址，自动构建MAC地址表，实现数据的转发和过滤。

具体来说，交换机在接收到数据帧时，会查看数据帧中的源MAC地址，并将其与已知的MAC地址表进行比对。

如果该MAC 地址已经存在于MAC地址表中，则交换机会直接将数据帧转发到对应的端口；如果该MAC地址不在MAC地址表中，则交换机会将该数据帧广播到所有端口，以便学习该MAC地址所在的端口。

当交换机学习到该MAC地址所在的端口后，就会将该MAC地址和对应的端口信息添加到MAC地址表中，以便下次转发数据时直接转发到对应的端口。

交换机的自学原理具有以下特点：
1. 自动学习：交换机能够自动学习网络中的MAC地址，并将其添加到MAC地址表中，实现自动构建和更新MAC地址表。

2. 动态更新：当网络中的设备发生变化时，交换机能够动态更新MAC地址表，保证数据的正确转发和过滤。

3. 快速转发：交换机能够快速转发数据，因为它能够直接将数据帧转发到目标端口，而不需要广播到所有端口。

4. 安全过滤：交换机能够根据MAC地址表进行安全过滤，只将数据转发到目标设备，避免了数据的泄露和攻击。

总之，交换机的自学原理是网络通信中的重要机制，能够提高网络的性能和安全性。

组网需求：交换机对PC1进行IP＋MAC＋端口绑定，使交换机的端口E1/0/1下，只允许PC1上网，而PC1在其他端口上还可以上网。

配置步骤：1．进入系统模式<H3C>system-view2．配置IP、MAC及端口的绑定[H3C]am user-bind mac-addr 000f-e201-1112 ip-addr 1.1.1.1 interface e1/0/1配置关键点：1．同一IP地址或MAC地址，不能被绑定两次；2．经过以上配置后，可以完成将PC1的IP地址、MAC地址与端口E1/0/1之间的绑定功能。

此时端口E1/0/1只允许PC1上网，而使用其他未绑定的IP地址、MAC地址的PC机则无法上网。

但是PC1使用该IP地址和MAC地址可以在其他端口上网；3．h3c交换机上有些产品只支持IP＋MAC＋端口三者同时绑定，有些可以绑定三者中任意二者，即IP＋端口、MAC＋端口、IP＋MAC这三种绑定。

H3C 3600/H3C S5600/S3900/S5600/S5100EI 系列产品只支持三者同时绑定；S3000系列中S3026EFGTC/S3026C-PWR/S3050C支持三者同时绑定或任意两者的绑定；S3500系列设备除了S3526EC外都不支持上述三者或任意两者绑定；S5000系列设备支持三者或任意两者绑定；H3C S5500-SI、S2000C/S2000-EI、S3100SI系列设备不支持三者或任意两者的绑定。

H3C S5100 交换机端口绑定首先登录交换机，进入管理状态System-View第一种情况：1个端口只有一台电脑如何绑定如：某台电脑的IP：10.119.100.1 MAC：00-1A-4D-1E-39-8D 要把此电脑绑定到交换机的24号端口操作如下：interface GigabitEthernet 1/0/24 首先进入24端口am user-bind mac-addr 001a-4d1e-398d ip-addr 10.119.100.1 绑定IP和MAC就2步就成功了！（如果命令打错了，要撤销，请在命令前加undo）第二种情况：1个端口下接了一个小交换机如何绑定如：1号端口下接了一个8口的小交换机，交换机接有3台电脑，3台电脑的IP和MAC如下1电脑的IP：10.119.100.2 MAC：00-1A-4D-1E-39-812电脑的IP：10.119.100.3 MAC：00-1A-4D-1E-39-8E3电脑的IP：10.119.100.4 MAC：00-1A-4D-1E-39-8F要把此电脑绑定到交换机的1号端口操作如下：interface GigabitEthernet 1/0/1 首先进入1端口am user-bind mac-addr 001a-4d1e-3981 ip-addr 10.119.100.2 需要都绑am user-bind mac-addr 001a-4d1e-398e ip-addr 10.119.100.3am user-bind mac-addr 001a-4d1e-398f ip-addr 10.119.100.4（如果命令打错了，要撤销，请在命令前加undo）第三种情况：端口下没接任何设备额如：2号端口没有接任何设备interface GigabitEthernet 1/0/2 首先进入2端口mac-address max-mac-count 0 关掉此端口的学习MAC功能--------------------------------------------------------------- 常用命令1、查看所有配置 dis cu2、配置好必须要保存 sa3、查看绑定情况dis am user-bind。
