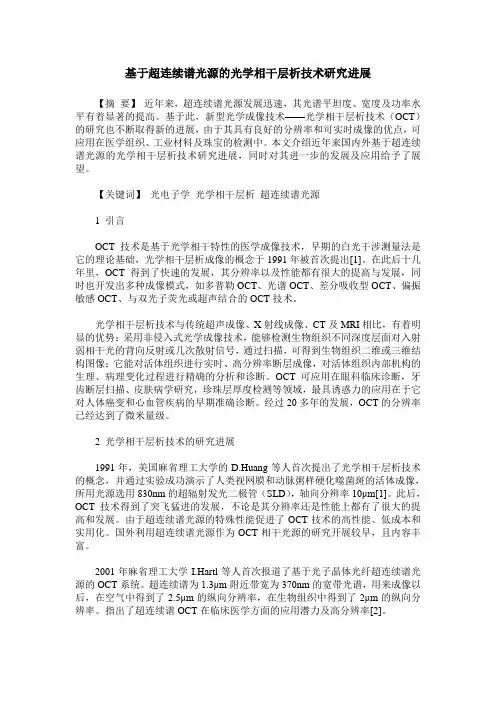

基于超连续谱光源的光学相干层析技术研究进展【摘要】近年来，超连续谱光源发展迅速，其光谱平坦度、宽度及功率水平有着显著的提高。
基于此，新型光学成像技术——光学相干层析技术（OCT）的研究也不断取得新的进展，由于其具有良好的分辨率和可实时成像的优点，可应用在医学组织、工业材料及珠宝的检测中。
本文介绍近年来国内外基于超连续谱光源的光学相干层析技术研究进展，同时对其进一步的发展及应用给予了展望。
【关键词】光电子学光学相干层析超连续谱光源1 引言OCT技术是基于光学相干特性的医学成像技术，早期的白光干涉测量法是它的理论基础，光学相干层析成像的概念于1991年被首次提出[1]。
在此后十几年里，OCT得到了快速的发展，其分辨率以及性能都有很大的提高与发展，同时也开发出多种成像模式，如多普勒OCT、光谱OCT、差分吸收型OCT、偏振敏感OCT、与双光子荧光或超声结合的OCT技术。
光学相干层析技术与传统超声成像、X射线成像、CT及MRI相比，有着明显的优势：采用非侵入式光学成像技术，能够检测生物组织不同深度层面对入射弱相干光的背向反射或几次散射信号，通过扫描，可得到生物组织二维或三维结构图像；它能对活体组织进行实时、高分辨率断层成像，对活体组织内部机构的生理、病理变化过程进行精确的分析和诊断。
OCT可应用在眼科临床诊断，牙齿断层扫描、皮肤病学研究，珍珠层厚度检测等领域，最具诱惑力的应用在于它对人体癌变和心血管疾病的早期准确诊断。
经过20多年的发展，OCT的分辨率已经达到了微米量级。
2 光学相干层析技术的研究进展1991年，美国麻省理工大学的D.Huang等人首次提出了光学相干层析技术的概念，并通过实验成功演示了人类视网膜和动脉粥样硬化噬菌斑的活体成像，所用光源选用830nm的超辐射发光二极管（SLD），轴向分辨率10μm[1]。
此后，OCT技术得到了突飞猛进的发展，不论是其分辨率还是性能上都有了很大的提高和发展。
