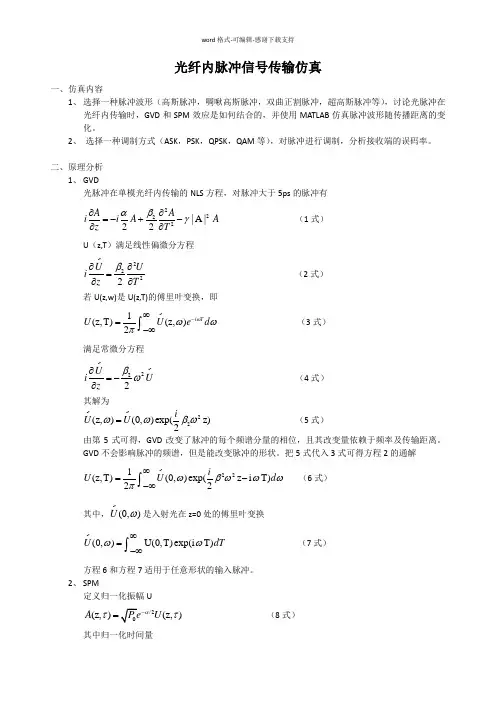

光纤内脉冲信号传输仿真一、仿真内容1、 选择一种脉冲波形（高斯脉冲，啁啾高斯脉冲，双曲正割脉冲，超高斯脉冲等），讨论光脉冲在光纤内传输时，GVD 和SPM 效应是如何结合的，并使用MATLAB 仿真脉冲波形随传播距离的变化。

2、 选择一种调制方式（ASK ，PSK ，QPSK ，QAM 等），对脉冲进行调制，分析接收端的误码率。

二、原理分析1、 GVD光脉冲在单模光纤内传输的NLS 方程，对脉冲大于5ps 的脉冲有2222|A |22A A i i A A z Tβαγ∂∂=-+-∂∂ （1式） U （z,T ）满足线性偏微分方程~2222U U i z Tβ∂∂=∂∂ （2式） 若U(z,w)是U(z,T)的傅里叶变换，即~1(z,T)(z,)2i T U U e d ωωωπ-∞=-∞⎰ （3式）满足常微分方程~~222Ui U z βω∂=-∂ （4式） 其解为~~22(z,)(0,)exp(z)2iU U ωωβω= （5式）由第5式可得，GVD 改变了脉冲的每个频谱分量的相位，且其改变量依赖于频率及传输距离。

GVD 不会影响脉冲的频谱，但是能改变脉冲的形状。

把5式代入3式可得方程2的通解~221(z,T)(0,)exp(z i T)22i U U d ωβωωωπ∞=--∞⎰ （6式） 其中，~(0,)U ω是入射光在z=0处的傅里叶变换~(0,)U(0,T)exp(i T)U dT ωω∞=-∞⎰（7式） 方程6和方程7适用于任意形状的输入脉冲。

2、 SPM定义归一化振幅U/2(z,)(z,)A U αττ-= （8式）其中归一化时间量00/gt z T T T ντ-==（9式） (z,)U τ满足方程2222sgn()|U |U 2z D NLU U e i z L L αβτ-∂∂=-∂∂ （10式） 令2β=0，两边同时乘以i 可得2|U |U zNLU e z L α-∂=∂ （11式） 其中10()NL L P γ-=用NL exp(i )U V φ=做代换，并且令方程两边实部虚部相等，则有0Vz ∂=∂2z NL NLe V z L αφ-∂=∂ （12式） 对相位方程进行积分，得到通解NL (L,T)U(0,T)exp(i (L,T))U φ= （13式）其中，U(0,T)是z=0处的场振幅，且2NL eff NL (L,T)|U(0,T)|(L /L )φ= （14式）式中有限长度eff L [1exp(L)]/αα=-- （15式）第14式表明，SPM 产生随光强变化的相位，但脉冲形状保持不变。
