雾化降尘水炮文丘里喷管的参数设计
文丘里喷管用于降尘的水炮参数设计：
1、喷管材质：文丘里喷管主要由304不锈钢、316不锈钢等喷管材
料制成；
2、喷嘴口径、小孔直径和数量：选用0.4~0.8mm的小孔直径，喷口
直径应根据施工现场需要选取合适的大小，小孔数量根据施工现场的降尘
效果要求进行选择；
3、喷管的排水高度：根据施工现场的实际情况，安装文丘里喷管时，要求喷管排水高度为1-2米，以保证施工现场降尘效果；
4、喷管的压力：喷管压力应根据施工现场的粉尘浓度和粒径大小确定，通常喷嘴压力不低于2.5MPa；
5、喷管的流量：施工现场降尘环境要求，喷管流量要大于水起沉速率，要求为0.2m/s以上，以确保施工现场降尘效果。

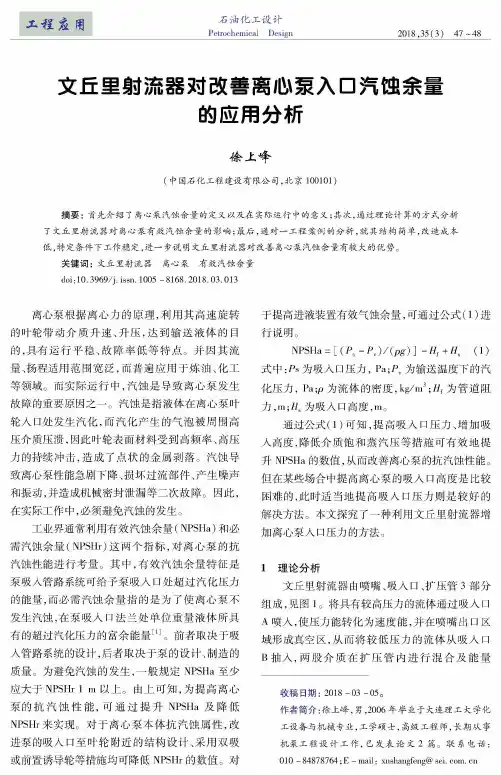

12 3用石油化工设计Petrochemical Design2018,35(3) 47 -48文丘里射流器对的应用分析徐上命(中国石化工程建设有限公司，北京100101)摘要：首先介绍了离心泵汽蚀余量的定义以及在实际运行中的意义;其次，通过理论计算的方式分析了文丘里射流器对离心泵有效汽蚀余量的影响；最后，通对一工程案例的分析，就其结构简单，改造成本低，特定条件下工作稳定，进一步说明文丘里射流器对改善离心泵汽蚀余量有较大的优势。
关键词！文丘里射流器离心泵有效汽蚀余量doi：10. 3969/j.issn. 1005 - 8168.2018.03.013离心栗根据离心力的原理，利用其高速旋转 的叶轮 升速、升压，达到 体的目的，平稳、故障率低 。
流量、扬程适用范围宽泛，而普遍应用于炼油、化工 等领域。
际 中，汽蚀是导致 发生的重要 之一。
汽蚀 体在离心栗叶轮人口处发生汽化，而汽化产生的气泡被周围高 压介质压溃，因此叶轮表面材料受到高频率、高压 力的持 ，造成 状的 落。
汽蚀导致离心栗性能急剧下降、损坏过流部件、产生噪声 和 ，成机 二 。
因此，在实际工作中，必须避免汽蚀的发生。
工业界通常利用有效汽蚀余量（NPSHa)和必 需汽蚀余量（NPSHr)这两个指标，对离心栗的抗 汽蚀性 考量。
其中，蚀量特征是栗吸人管路系统可给予栗吸人口处超过汽化压力 的能量，而必需汽蚀余量指的是为了使 不发生汽蚀，在栗吸人口法兰处 量液体所具有的超过汽化压力的富余能量[1]。
前者 吸路系统的设计，后者 的设计、的质量。
为避免汽蚀的发生，一般规定NPSHa至少 应大于NPSHr1m以上。
由上可知，为提高离心 栗的抗汽蚀性能，可通过提升NPSHa及降低 NPSH•来实/。
对于离心栗本体抗汽蚀属性，改 进栗的吸人口至叶轮附近的结构设计、采用双吸 或前置诱导轮等措施均可降低NPSHr的数值。
对于提高进液装置有效气蚀余量，可通过公式（1)进 行说明。

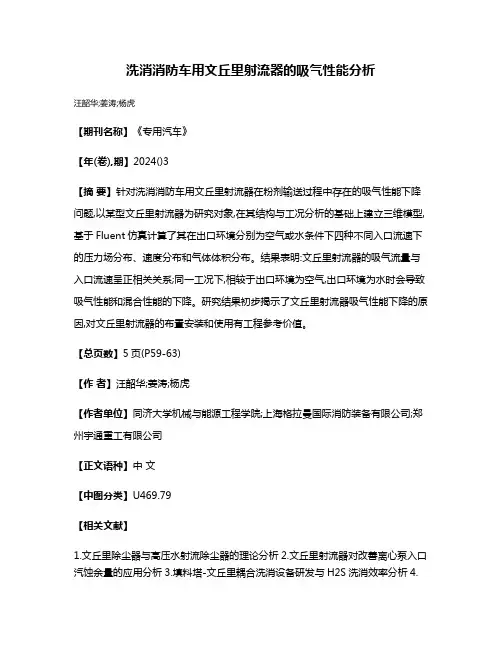

洗消消防车用文丘里射流器的吸气性能分析
汪韶华;姜涛;杨虎
【期刊名称】《专用汽车》
【年(卷),期】2024()3
【摘要】针对洗消消防车用文丘里射流器在粉剂输送过程中存在的吸气性能下降问题,以某型文丘里射流器为研究对象,在其结构与工况分析的基础上建立三维模型,基于Fluent仿真计算了其在出口环境分别为空气或水条件下四种不同入口流速下的压力场分布、速度分布和气体体积分布。
结果表明:文丘里射流器的吸气流量与入口流速呈正相关关系;同一工况下,相较于出口环境为空气,出口环境为水时会导致吸气性能和混合性能的下降。
研究结果初步揭示了文丘里射流器吸气性能下降的原因,对文丘里射流器的布置安装和使用有工程参考价值。
【总页数】5页(P59-63)
【作者】汪韶华;姜涛;杨虎
【作者单位】同济大学机械与能源工程学院;上海格拉曼国际消防装备有限公司;郑州宇通重工有限公司
【正文语种】中文
【中图分类】U469.79
【相关文献】
1.文丘里除尘器与高压水射流除尘器的理论分析
2.文丘里射流器对改善离心泵入口汽蚀余量的应用分析
3.填料塔-文丘里耦合洗消设备研发与H2S洗消效率分析
4.
并联四通道文丘里射流器吸肥结构优化与仿真5.电厂烟气脱碳用文丘里射流器气液两相试验与数值模拟
因版权原因，仅展示原文概要，查看原文内容请购买。
文丘里管射流器的主要性能参数研究在研究文丘里管工作原理的基础上，提出了确定文丘里管射流器的主要性能参数：耗水量与吸风量的计算方法，并通过实验验证了该计算方法的正确性，有利于文丘里管射流器在煤矿降尘工作中的进一步推广。
关键词：引射；吸风量；水雾活塞随着放顶煤工艺的逐渐推广，放煤口成为放顶煤综采工作面的最大产尘源之一。
放煤时的瞬时粉尘浓度有时可高达万余mg/m3，对作业人员的身体健康危害性极大。
喷雾方式控制煤矿粉尘是经济的，也是有效的。
在适中的喷雾压力和较少耗水量的情况下，文丘里式喷雾降尘装置对煤矿粉尘，尤其是呼吸性粉尘的降尘效果非常明显⑴。
图1文丘里管工作原理示意图1文丘里管射流器的工作原理1.1文丘里管的工作原理如图1所示，高速水流经过文丘里管的变径后，速度急剧增大，压力减少, 从喷嘴喷出的水雾锥体，在直径等于引射管内径后受管壁约束而变为圆柱体, 此水雾圆柱称为水雾活塞，随着水雾从喷嘴喷出，水雾活塞沿引射管高速运动并从喷射出口高速射出，水雾锥的后部形成真空，外部空气源源不断地从吸气口吸入引射管，这些新吸进的气体在引射喷射管内与水雾锥碰撞混合，并随水雾从喷射口喷出，若吸入的是含尘气体，则粉尘被强制在水雾中运动湿润或粘结成较大颗粒被喷射出引射管后，很快失去在空气中的悬浮能力而降落下来，从而实现降尘的目的⑵。
1.2文丘里管中流体流动特性分析文丘里管是利用流体在变截面管道中流速、压力和状态的变化来实现预期的能量转换的目的。
因为高压喷雾并引射含尘空气，所以可根据稀颗粒群两相流动中的均相流动模型，可把流经文丘里管的雾流和含尘空气假定为均匀、理想的流体，流动过程也是可逆且绝热的⑻。
文丘里管中的混合流体经过管中变径后，马赫数会有突变，即速度会有很大的变化。
在喷嘴结构参数确定的条件下，文丘里管中的水流速度直接影响整个装置的吸风能力，所以，有必要进一步研究文丘里管射流器在不同喷嘴开口条件下的吸风量与耗水量的大小。
2耗水量及吸风量的理论计算2.1耗水量的计算⑷根据薄壁孔口流量计算及管嘴流量计算公式：式中△ p --- 孔口前后压差，Pa；A ――孔口面积，m2p―― 体的密度，kg/m3；卩一一量系数，与喷嘴出口结构有关；q――流量，即耗水量，m3/s。
文丘里管射流器的主要性能参数研究射流器是一种常见的流体控制装置，主要通过将流体经过喷嘴加速并形成射流，以实现对流体的控制和调节。
在工业领域中射流器被广泛应用，例如喷雾器、喷涂装置、燃烧器等。
本文将主要对射流器的主要性能参数进行研究，包括流量、速度、喷射角度和效率等。
一、流量是指射流器单位时间内喷出流体的体积或质量，通常用单位时间内喷流通过喷嘴的体积或质量来表示。
流量的大小决定了射流器的排液能力，对液体喷涂、清洗等应用具有重要意义。
流量与喷嘴直径、压力、介质性质等因素有关，通常使用公式或表格来计算和查找。
二、速度是指射流器中喷流的速度。
速度的大小对于流体的喷射、飞溅、混合等过程十分重要。
速度一般通过喷射出的射流的喷头露出面积和流量来计算。
通常情况下，喷头的流速越高，流体粒子的速度越大，喷射距离也相应增加。
三、喷射角度是指射流器中射流喷洒的角度范围。
喷射角度的大小与喷嘴设计和射流器的工作状态有关，对于控制喷涂覆盖范围、清洗范围等具有重要意义。
喷射角度可通过调整喷嘴的形状（如圆锥形、扇形、平面喷嘴等）和喷嘴开口的大小来实现，也可以通过改变射流器的工作压力和流量等参数来调节。
四、效率是指射流器在流体控制过程中能量转化的有效性。
射流器的效率与能量损失和利用有关，通常通过对流体的压力变化、能量损失以及流体喷射的速度、流速等进行综合分析来评估。
同时，射流器的效率也与喷射距离、喷射范围等因素有关。
除了上述主要性能参数外，射流器的设计和使用还需要考虑其他因素，例如流体的黏度、密度、温度、喷射室的形状和大小等。
这些因素会直接影响到射流器的性能和应用效果。
因此，在进行射流器的设计和选择时，需要综合考虑上述参数以及其他相关因素，以实现对流体的有效控制和调节。
综上所述，射流器的主要性能参数包括流量、速度、喷射角度和效率等。
这些参数对于射流器的设计和应用具有重要意义，能够影响到射流器的喷涂、清洗、混合等过程。
因此，在进行射流器的研究和开发时，需要对这些参数进行综合分析和优化设计，以满足不同应用场景的需求。
文丘里管射流器的主要性能参数研究在研究文丘里管工作原理的基础上，提出了确定文丘里管射流器的主要性能参数：耗水量与吸风量的计算方法，并通过实验验证了该计算方法的正确性，有利于文丘里管射流器在煤矿降尘工作中的进一步推广。
关键词：引射；吸风量；水雾活塞随着放顶煤工艺的逐渐推广，放煤口成为放顶煤综采工作面的最大产尘源之一。
放煤时的瞬时粉尘浓度有时可高达万余mg/m3，对作业人员的身体健康危害性极大。
喷雾方式控制煤矿粉尘是经济的，也是有效的。
在适中的喷雾压力和较少耗水量的情况下，文丘里式喷雾降尘装置对煤矿粉尘，尤其是呼吸性粉尘的降尘效果非常明显⑴。
图1文丘里管工作原理示意图1文丘里管射流器的工作原理1.1文丘里管的工作原理如图1所示，高速水流经过文丘里管的变径后，速度急剧增大，压力减少, 从喷嘴喷出的水雾锥体，在直径等于引射管内径后受管壁约束而变为圆柱体, 此水雾圆柱称为水雾活塞，随着水雾从喷嘴喷出，水雾活塞沿引射管高速运动并从喷射出口高速射出，水雾锥的后部形成真空，外部空气源源不断地从吸气口吸入引射管，这些新吸进的气体在引射喷射管内与水雾锥碰撞混合，并随水雾从喷射口喷出，若吸入的是含尘气体，则粉尘被强制在水雾中运动湿润或粘结成较大颗粒被喷射出引射管后，很快失去在空气中的悬浮能力而降落下来，从而实现降尘的目的⑵。
1.2文丘里管中流体流动特性分析文丘里管是利用流体在变截面管道中流速、压力和状态的变化来实现预期的能量转换的目的。
因为高压喷雾并引射含尘空气，所以可根据稀颗粒群两相流动中的均相流动模型，可把流经文丘里管的雾流和含尘空气假定为均匀、理想的流体，流动过程也是可逆且绝热的⑻。
文丘里管中的混合流体经过管中变径后，马赫数会有突变，即速度会有很大的变化。
在喷嘴结构参数确定的条件下，文丘里管中的水流速度直接影响整个装置的吸风能力，所以，有必要进一步研究文丘里管射流器在不同喷嘴开口条件下的吸风量与耗水量的大小。
2耗水量及吸风量的理论计算2.1耗水量的计算⑷根据薄壁孔口流量计算及管嘴流量计算公式：式中△ p --- 孔口前后压差，Pa；A ――孔口面积，m2p―― 体的密度，kg/m3；卩一一量系数，与喷嘴出口结构有关；q――流量，即耗水量，m3/s。
