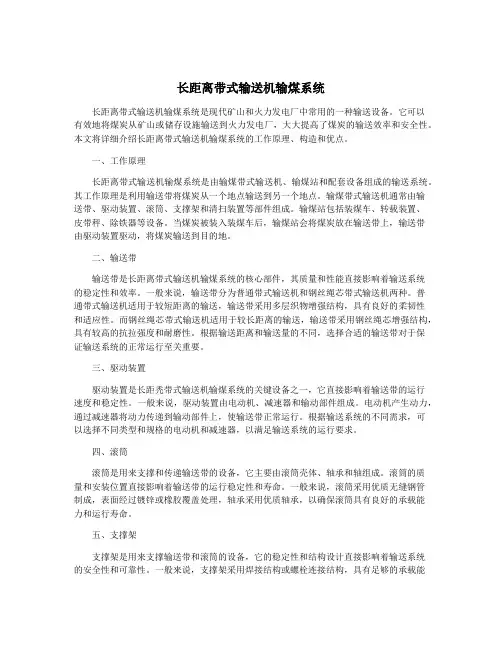

电厂输煤系统与设备简介

长距离带式输送机输煤系统长距离带式输送机输煤系统是现代矿山和火力发电厂中常用的一种输送设备。

它可以有效地将煤炭从矿山或储存设施输送到火力发电厂，大大提高了煤炭的输送效率和安全性。

本文将详细介绍长距离带式输送机输煤系统的工作原理、构造和优点。

一、工作原理长距离带式输送机输煤系统是由输煤带式输送机、输煤站和配套设备组成的输送系统。

其工作原理是利用输送带将煤炭从一个地点输送到另一个地点。

输煤带式输送机通常由输送带、驱动装置、滚筒、支撑架和清扫装置等部件组成。

输煤站包括装煤车、转载装置、皮带秤、除铁器等设备。

当煤炭被装入装煤车后，输煤站会将煤炭放在输送带上，输送带由驱动装置驱动，将煤炭输送到目的地。

二、输送带输送带是长距离带式输送机输煤系统的核心部件，其质量和性能直接影响着输送系统的稳定性和效率。

一般来说，输送带分为普通带式输送机和钢丝绳芯带式输送机两种。

普通带式输送机适用于较短距离的输送，输送带采用多层织物增强结构，具有良好的柔韧性和适应性。

而钢丝绳芯带式输送机适用于较长距离的输送，输送带采用钢丝绳芯增强结构，具有较高的抗拉强度和耐磨性。

根据输送距离和输送量的不同，选择合适的输送带对于保证输送系统的正常运行至关重要。

三、驱动装置驱动装置是长距禿带式输送机输煤系统的关键设备之一，它直接影响着输送带的运行速度和稳定性。

一般来说，驱动装置由电动机、减速器和输动部件组成。

电动机产生动力，通过减速器将动力传递到输动部件上，使输送带正常运行。

根据输送系统的不同需求，可以选择不同类型和规格的电动机和减速器，以满足输送系统的运行要求。

四、滚筒滚筒是用来支撑和传递输送带的设备，它主要由滚筒壳体、轴承和轴组成。

滚筒的质量和安装位置直接影响着输送带的运行稳定性和寿命。

一般来说，滚筒采用优质无缝钢管制成，表面经过镀锌或橡胶覆盖处理，轴承采用优质轴承，以确保滚筒具有良好的承载能力和运行寿命。

五、支撑架支撑架是用来支撑输送带和滚筒的设备，它的稳定性和结构设计直接影响着输送系统的安全性和可靠性。

输煤系统中配煤设备- 犁煤器结构介绍输煤系统的配煤设备是将皮带机等输送设备上的原煤送往锅炉的原煤斗。

常见的配煤设备有犁煤器、移动式皮带机、配煤小车等。

输煤系统采用电动式犁煤器较为普遍，移动式皮带机及配煤小车主要用于原煤仓布置比较集中的配煤。

对于中间储仓式制粉系统，原煤仓和煤粉仓交错布置，使用配煤小车及移动式皮带配煤不太方便。

犁式卸料器用于电厂配煤，又称为犁煤机，也有称为刮板式配煤装置，一般有固定式和可变槽角式两种，每一种型式中又可分为单侧和双侧，单侧犁煤机又有左侧、右侧之分。

槽角可变电动犁煤机，是在国内老式犁煤机的基础上研制的一种新式犁煤机，它适用于各种型式的带式输送机。

固定式为老式犁煤器，已逐渐被淘汰，由托板和托板支架等组成，胶带通过犁煤器时，托板将胶带由槽形变成水平段，通过刮板将煤从胶带上刮下，卸入料斗，犁煤器托板为一平钢板，对胶带磨损较为严重，改为平型托辊托平胶带，但是胶带通过时为平面段，容易撒煤。

目前电厂主要使用的是可变槽角式，且又可分单侧犁煤器和双侧犁煤器(见图14—18)。

它可直接安装在胶带输送机的中间架上，实现将胶带机上的物料在固定地点均匀、连续地卸入漏斗并流到需料的场所。

可变槽角式犁煤器为现今通用形式，根据托辊构架的不同，分为摆架式和滑床框架式等结构，摆架式结构比较合理，无滑道摩擦，工作阻力小，耐用可靠，维护量小。

滑床式工作阻力较大。

犁煤器的驱动推杆有电动、汽动、液力推杆三种方式，其中电动推杆被广泛使用。

犁煤器结构说明双侧犁煤器卸料快，阻力小，犁头两个“人”字板倾斜贴于皮带表面，煤流作用时具有自动锁紧功效(如果犁头两板为垂直立板，上煤时容易发生抖动，带负荷落犁时容易过载)，电动推杆具有双向保险系统，主犁后设有二道胶皮犁，使胶带磨损量小，延长了胶带输送机的使用寿命，所以这种犁煤器用得比较广泛，其结构紧凑、起落平稳、安装操作方便、卸料干净彻底，性能可靠，还能方便用于远距离操作，实现卸料自动化。

火电厂输煤系统简介
一、火力发电厂输煤系统是指将进厂的原煤按一定的要求输送到锅炉原煤斗的机械输送系统;
二、现代的输煤系统已不仅仅是煤的输送问题,而是在煤的输送过程中必须达到如下各方面的要求：
1、必须适应煤的某些特殊的自然性质例如含水量,煤中变化种类的增加,北方冬季煤的冻结;
2、对于供给锅炉的煤,必须连续进行数量和质量的检验;
3、对输送过程中每一环节的煤的粒度要进行严格控制;
4、输煤系统必须能够长期可靠的工作;
5、输煤系统还必须满足环境保护的要求;
三、输煤系统主要环节及主要设备：
1、火力发电厂输煤系统一般是由煤运进厂内开始,将煤输送到锅炉的原煤斗为止;主要包括：来煤称量、煤的受卸、贮存、运输、破碎、计量、配仓等几个环节;
1来煤计量：主要指对各矿点原煤的计量,是电厂对煤矿进行结算的质量依据;
2原煤采样化验：是对燃料抽取样品进行分析的过程,也是对煤进行定价的一个依据;取样同时也是对燃料掺配的依据;
3煤的受卸：是将煤从运煤工具中卸到储煤的地点;翻车机、卸船机、卸车机等
4贮存：是指将煤混合存贮到煤场,以调节来煤的不均衡,从而调配锅炉用煤的均衡性;斗轮堆取料、圆形料场堆取料机等
5运输：指将受卸装置、贮煤场中的原煤运到锅炉原煤斗中的过程;带式输送机
6破碎：是指将原煤经过碎煤机破碎成适于锅炉磨煤机制粉所需的粒度;碎煤机7计量：用以计量入炉煤的质量,用来分析锅炉燃烧用煤和发电煤耗;电子皮带称8配仓：根据燃烧的需要,将煤分配到各原煤斗的过程;卸料小车、犁式卸料器9辅助：土建、消防、除尘、暖通、给排水、电控等;。

火力发电场输煤机械设备的管理与检修输煤机械设备是火力发电厂中较为庞大的系统，由于电力行业的迅速开展，输煤机械设备的装机容量与单机容量都与日俱增，因此日常管理与维修工作是必不可少的。

只有做好管理与检修才能使设备正常运转，才能满足火力发电场的日常需求。

一、简述火力发电厂输煤机械设备大型火力发电厂的输煤系统由卸煤系统、上煤系统以及配煤系统组成，常见的输煤系统设备有桥式抓斗起重机、电机振动给料机、电磁振动给料机、环锤式碎煤机、波动筛煤机、缓冲滚筒、双侧犁煤器、单侧犁煤器、皮带运输机、三通挡板、电子皮带秤、仓壁振动器、电动单轨行车、喷淋电动阀门等。

输煤系统控制的方法分为计算机控制、操作台控制、以及就地控制方式。

由操作人员通过计算机选择相应指令传入PLC系统启动相关设备。

由卸煤系统、堆煤系统、上煤系统以及配煤系统主城输煤程控系统输送到指定的煤仓或煤筒，以保证为机组提供燃煤。

运行人员需要对所有操作进行记录与打印工作，以便事故分析，PLC系统能够实现累计的设备运行小时数后自动提醒检修设备，实时状态检查。

同时由于输煤设备的运行环境较为恶劣，湿热、粉尘高等原因大大增加了设备出现故障的可能性，因此工作人员针对这一特性及时排查故障，做好检修工作。

二、火力发电厂输煤机械设备推行诊断技术的意义火力发电厂输煤机械设备的运行环境相对来说较为恶劣，且运输煤炭的数量与日俱增，增加了输煤机械设备的承载能力。

而如今对于火力发电厂的运营本钱控制较为严格，在火力发电厂持续运营的过程中，要想既保证本钱又使输煤设备的相关维修费用降到最低，必须加强对输煤机械设备的管理与检修工作。

只有?样才能增加输煤机械设备的运行寿命并发挥出其最大价值，控制运营本钱的同时为火力发电厂带来经济效益。

另一方面，输煤机械设备的组成中最关键局部是锅炉以及汽轮机，只有不定期地检修才能保证该设备的稳定性与运行效率地提高，减少因设备管理不完善而导致机器停止运行的情况。

对于输煤系统而言，加强输煤机械设备的管理与检修工作有效提高了系统运行效率，因输煤系统与输煤机械设备是紧密相连的，因此在系统正常运行的同时也要保证设备的正常运作。

第一节输煤系统概述2.1.1概述古交配煤厂位于古交市境内，距古交市90.０Km，与山西焦煤集团公司屯兰矿相邻，是山西焦煤集团公司实施利用煤泥、中煤及部分原煤、矸石发电的战略性工程。

古交兴能发电有限责任公司一期工程总装机容量为2×300MW。

古交配煤厂输煤系统的设计范围始于火车卸煤坑、贮煤棚、运煤系统，筛碎设备、控制系统辅助设施和附属建筑物等。

输煤系统分为A、B双系统运行，A系统运行，B系统备用，交替切换运行。

煤源主要有山西焦煤集团西曲矿、镇城底矿、马兰矿、屯兰矿的中煤和煤泥、矸石，东曲矿的中煤、煤泥和4#原煤、矸石，全由铁路运输。

输煤设备主要包括：1、筛煤设备每套系统均有一台XGS-1812A型滚轴筛及一台HCSC-8型环锤式碎煤机。

滚轴筛设计出力为1500ｔ/h，筛下料度≤30mm，并设有旁路。

碎煤机为山西电力设备厂的产品，出力为800t/h，入料粒度≥30mm且≤300mm，出料粒度≤25mm。

２、皮带机系统A系统共有6条皮带机，B系统有6条皮带机，双路布置，一路运行，一路备用。

带宽B=1400mm，出力Q=1500t/h，带速V=2.5m/s，皮带总长为1346.3m。

３、其它辅助设施输煤系统有三级除铁，全为RCDD-16带式除铁器。

1＃皮带机设有中部采样装置。

所有皮带输送机头都安装有除尘设备。

４、控制部分所有主要运输设备及相关辅助设备采用集中程序控制。

５、工业电视监控系统第二节皮带输送机2.2.1 设备概述2.2.1.1 概述带式输送机是连续运输机中效率最高、使用最普遍的一种机型。

在我国建设的大、中型燃煤火力发电厂中，从受卸装置向储煤场及锅炉原煤仓输煤所用的运送设备，主要就是带式输送机。

带式输送机是以挠性输送带作为物料承载物件和牵引构件的连续输送设备。

根据摩擦原理，由驱动滚筒带动输送带，将物料输送到所需的地方。

带式输送机与其他类型的输送设备相比，具有良好的性能，在连续装载的情况下能连续运输，生产率高，运行平稳可靠，输送连续均匀，工作过程中噪音小，结构简单，能量消耗小，运行维护费用低，维修方便，易于实现自动控制及远方操作等优点，因此，在输煤运行中得到于广泛的应用。
