抽样定理的理论证明与实际应用抽样定理是统计学中的一项基本原理，它告诉我们，通过从总体中随机抽取足够数量的样本，可以准确地估计总体的特征。
抽样定理的理论证明和实际应用至关重要，对于统计学的发展和各个领域的科学研究具有重要意义。
抽样定理最著名的形式是中心极限定理。
中心极限定理是指在总体分布满足一定条件下，样本均值的分布会接近于正态分布。
中心极限定理为抽样统计的有效性提供了理论基础。
其证明涉及了大数定律、独立同分布等统计学中的重要概念。
具体证明过程较为复杂且较为数学化，这里不展开讨论。
1.民意调查：通过从人群中随机抽取一部分个体进行调查，可以得出较为准确的人群意见或观点分布。
抽样定理的应用使得从有限的样本中可以较好地推断出总体的特征，保证了调查结果的可靠性。
2.质量控制：在生产过程中，通过对抽样产品的检验，可以判断整个产品批次的质量情况，然后采取相应的措施进行调整和改进。
抽样定理的应用使得通过有限的样本可以估计整体产品质量，降低了成本和时间。
3.医学研究：在临床实验和流行病学研究中，通过对患者或人群的抽样调查，可以得出对于特定病情或病群的结果和结论。
抽样定理的应用使得通过对有限的样本的研究，可以反映出总体患者的特征和情况，提供医学决策依据。
4.经济指标估计：通过对抽样企业或家庭的调查，可以估计整个国家或地区的经济指标，如GDP、失业率等。
抽样定理的应用使得通过有限的样本可以较好地估计总体的经济情况，提供经济决策的基础。
总的来说，抽样定理的理论证明和实际应用都非常重要。
理论证明为统计学提供了坚实的基础，使得我们可以对抽样统计的结果进行合理的解释和推导。
实际应用则使得抽样定理给各个领域的科学研究，数据分析和决策等提供了强有力的工具。
抽样定理的理论证明和实际应用的不断深化和发展，对于统计学和信息科学的进步具有重要意义。

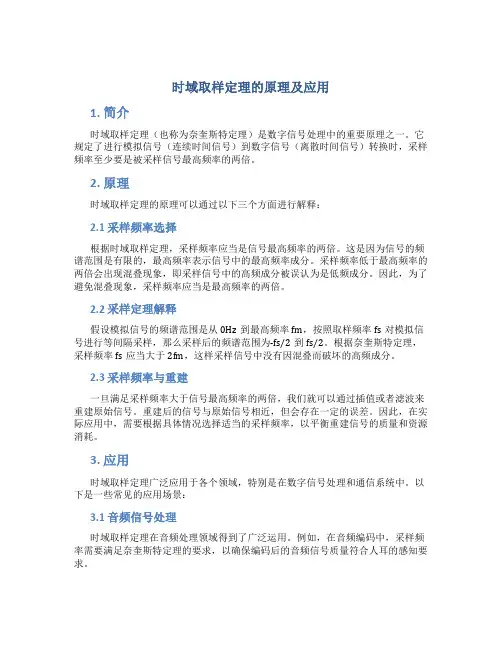

时域取样定理的原理及应用1. 简介时域取样定理（也称为奈奎斯特定理）是数字信号处理中的重要原理之一。
它规定了进行模拟信号（连续时间信号）到数字信号（离散时间信号）转换时，采样频率至少要是被采样信号最高频率的两倍。
2. 原理时域取样定理的原理可以通过以下三个方面进行解释：2.1 采样频率选择根据时域取样定理，采样频率应当是信号最高频率的两倍。
这是因为信号的频谱范围是有限的，最高频率表示信号中的最高频率成分。
采样频率低于最高频率的两倍会出现混叠现象，即采样信号中的高频成分被误认为是低频成分。
因此，为了避免混叠现象，采样频率应当是最高频率的两倍。
2.2 采样定理解释假设模拟信号的频谱范围是从0Hz到最高频率fm，按照取样频率fs对模拟信号进行等间隔采样，那么采样后的频谱范围为-fs/2到fs/2。
根据奈奎斯特定理，采样频率fs应当大于2fm，这样采样信号中没有因混叠而破坏的高频成分。
2.3 采样频率与重建一旦满足采样频率大于信号最高频率的两倍，我们就可以通过插值或者滤波来重建原始信号。
重建后的信号与原始信号相近，但会存在一定的误差。
因此，在实际应用中，需要根据具体情况选择适当的采样频率，以平衡重建信号的质量和资源消耗。
3. 应用时域取样定理广泛应用于各个领域，特别是在数字信号处理和通信系统中。
以下是一些常见的应用场景：3.1 音频信号处理时域取样定理在音频处理领域得到了广泛运用。
例如，在音频编码中，采样频率需要满足奈奎斯特定理的要求，以确保编码后的音频信号质量符合人耳的感知要求。
3.2 数据通信在数据通信领域，时域取样定理被用于数字调制技术中。
通过将模拟信号进行采样和量化，可以将模拟信号转换为数字信号，并通过数据通信系统进行传输和重建。
3.3 雷达信号处理在雷达信号处理领域，时域取样定理用于对雷达回波信号进行采样与重建。
通过采样后的数字信号可以实现目标检测和跟踪等功能。
3.4 图像处理时域取样定理在图像处理中也有广泛应用。
取样定理及其应用测控五班穆可汗学号：3013-202-136引言：取样定理论述了在一定条件下，一个连续信号完全可以用离散样本值表示、这些样本值包含了该连续信号的全部信息，利用这些样本值可以恢复原信号、可以说，取样定理在连续信号与离散信号之间架起了一座桥梁、为其互为转换提供了理论依据。
所谓“取样”就是利用取样脉冲序列s(t)从连续信号f(t)中“抽取”一系列离散样本值的过程、这样得到的离散信号称为取样信号fs(t) 、它是对信号进行数字处理的第一个环节。
一、定理证明：设的频谱为离散信号x(n)的频谱为，由连续信号傅立叶变换和序列傅立叶变换可知：在(1)式中令t=nT (T为时域取样周期,取样频率fs=1/T),可得：对(3)式作变量代换，令，可得：令对(4)整理可得，对比(2)式和(5)式可得上式给出了连续信号频谱与离散信号频谱的关系式从中可以看出，由连续信号的频谱可以通过以下两步得到离散信号的频谱：第一步，对连续信号的频谱进行换元、水平轴上的尺度展缩，信号的最高角频率由变化到；第二步，对频谱图以2π的整数倍为间隔进行平移，然后进行叠加，其幅值变为原来的1/T。
由以上过程可知，只要，即原连续信号的最高频率，则频谱平移叠加后不会发生频谱的混叠，可以无失真地换原出原连续信号，取样定理得证。
二、取样定理的应用：基于带通取样定理的高速数据采集系统的硬件电路设计数据采集是获得信息的一种基本手段。
随着信息科学技术的迅速发展，它已经成为信息领域中不可缺少的部分。
随着科技的不断进步，人们对数据采集系统的要求也越来越高，不仅要求取样的精度高，数据转换速度快，还要求具有抗干扰能力。
高速数据采集系统主要包括几个部分: 前端调理电路，高zzz速ADC，时钟电路，微处理器以及电源等组成。
文中提出一种以NiosⅡ为核心控制器，基于带通取样的高速数据采集系统，并设计了系统中各个部分的硬件电路。
1.信号前端处理电路运用带通取样定理进行数据采集时为了防止引起信号混叠，可以采用抗混叠滤波器来解决，即在取样前先进行滤波，得到想要的带通信号，再进行取样，所以在信号前端处理电路中要采用抗混叠滤波器进行滤波处理。
信号与线性系统分析综合练习题目：抽样定理的理论证明与实际应用一、抽样和抽样定理数字信号处理技术的优势和快速发展使得数字设备和数字媒体广泛应用，如手机、MP3、CD 和DVD 等。
抽样定理是通信理论中的一个重要定理，是模拟信号数字化的理论依据，包括时域抽样定理和频域抽样定理两部分，又称取样定理、采样定理，是由奈奎斯特(Nyquist)和香农(Shannon)分别于1928年和1949年提出的，故又称为奈奎斯特抽样定理或香农抽样定理。
“抽样”就是利用周期抽样脉冲p(t)从连续信号f(t)中抽取离散样值的过程，得到的离散信号为抽样信号，也称为抽样信号，以ƒs (t )表示。
抽样过程的数学模型就是连续信号与抽样脉冲序列相乘。
抽样过程所应遵循的规律，称抽样定理。
抽样定理说明抽样频率与信号频谱之间的关系，是连续信号离散化的基本依据。
在进行模A/D 转换过程中，当抽样频率f s.max 大于信号中最高频率f max 的2倍时(f s.max >2f max )，抽样之后的数字信号完整地保留了原始信号中的信息，一般实际应用中保证抽样频率为信号最高频率的5～10倍。

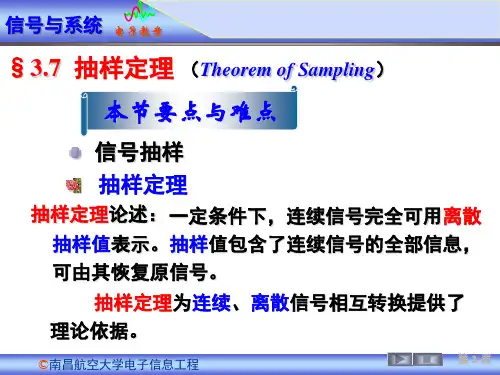

抽样定理描述了在一定条件下，一个连续的信号完全可以用该信号在等时间间隔上的瞬时样本值表示，这些样本值包含了该连续时间信号的全部信息，利用这些样本值可以恢复原来的连续信号。
也就是说，抽样定理将连续信号与离散信号之间紧密的联系起来，为连续信号与离散信号的相互转换提供了依据。
通过观察抽样信号的频谱，发现它只是原信号频谱的线性重复搬移，只要给它乘以一个门函数，就可以在频域恢复原信号的频谱，然后再利用频域时域的对称关系，就能在时域上恢复原信号。
二、时域抽样定理的理论证明时域抽样定理的完整描述是这样：一个频谱在区间（-ωm ，ωm ）以外为零的频带有限信号ƒ(t),可唯一地由其在均匀间隔T s （T s<1/2ƒm ）上的样点值ƒs (t )=ƒ（nT s ）确定。
信号与线性系统分析综合练习题目：抽样定理的理论证明与实际应用一、抽样和抽样定理数字信号处理技术的优势和快速发展使得数字设备和数字媒体广泛应用，如手机、MP3、CD 和DVD 等。
抽样定理是通信理论中的一个重要定理，是模拟信号数字化的理论依据，包括时域抽样定理和频域抽样定理两部分，又称取样定理、采样定理，是由奈奎斯特(Nyquist)和香农(Shannon)分别于1928年和1949年提出的，故又称为奈奎斯特抽样定理或香农抽样定理。
“抽样”就是利用周期抽样脉冲p(t)从连续信号f(t)中抽取离散样值的过程，得到的离散信号为抽样信号，也称为抽样信号，以ƒs (t )表示。
抽样过程的数学模型就是连续信号与抽样脉冲序列相乘。
抽样过程所应遵循的规律，称抽样定理。
抽样定理说明抽样频率与信号频谱之间的关系，是连续信号离散化的基本依据。
在进行模A/D 转换过程中，当抽样频率f s.max 大于信号中最高频率f max 的2倍时(f s.max >2f max )，抽样之后的数字信号完整地保留了原始信号中的信息，一般实际应用中保证抽样频率为信号最高频率的5～10倍。
抽样定理描述了在一定条件下，一个连续的信号完全可以用该信号在等时间间隔上的瞬时样本值表示，这些样本值包含了该连续时间信号的全部信息，利用这些样本值可以恢复原来的连续信号。
也就是说，抽样定理将连续信号与离散信号之间紧密的联系起来，为连续信号与离散信号的相互转换提供了依据。
通过观察抽样信号的频谱，发现它只是原信号频谱的线性重复搬移，只要给它乘以一个门函数，就可以在频域恢复原信号的频谱，然后再利用频域时域的对称关系，就能在时域上恢复原信号。
二、时域抽样定理的理论证明时域抽样定理的完整描述是这样：一个频谱在区间（-ωm ，ωm ）以外为零的频带有限信号ƒ(t),可唯一地由其在均匀间隔T s （T s<1/2ƒm ）上的样点值ƒs (t )=ƒ（nT s ）确定。
抽样定理的证明与实际应用抽样定理是统计学中的一项重要理论，它描述了当样本容量足够大时，样本统计量将会逼近总体参数的真值。
它的证明可以通过数理统计学的方法进行推导，同时在实际应用中也具有广泛的应用。
首先，我们来看一下抽样定理的证明。
设总体X的均值为μ，标准差为σ，样本容量为n。
首先，我们需要知道样本均值的数学期望和方差。
样本均值的期望为总体均值μ，即E(̄X)=μ；样本均值的方差为总体方差除以样本容量的倒数，即Var(̄X)=σ^2/n。
根据中心极限定理，当样本容量足够大时，样本均值的抽样分布将趋近于正态分布，即̄X〜N(μ，σ^2/n)。
由于正态分布是对称的，我们可以得到P(̄X−μ<ε)=P(−ε<̄X−μ<ε)，进一步化简为P(−ε*√(n)/σ<(̄X−μ)√(n)/σ<ε*√(n)/σ)。
正态分布的概率可以通过标准正态分布的累积概率函数进行计算，假设标准正态分布累积概率函数为Φ(z)，则上述不等式可以表示为P((̄X−μ)√(n)/σ<ε*√(n)/σ)−P((̄X−μ)√(n)/σ<−ε*√(n)/σ)=Φ(ε*√(n)/σ)−Φ(−ε*√(n)/σ)。
由于标准正态分布是对称的，我们知道Φ(−z)=1−Φ(z)，因此，上述不等式可以进一步简化为2Φ(ε√(n)/σ)−1、我们可以设定一个显著性水平α，使得2Φ(ε√(n)/σ)−1=1−α，进而求得ε，即我们所需要的样本容量。
这也是为什么在样本容量达到一定数值后，我们可以接近于总体参数的真值。
抽样定理在实际应用中有广泛的应用。
首先，它在市场调查和市场研究中非常常见。
当我们要对一个庞大的消费者群体进行调查时，往往并不需要对每一个个体进行调查，这样的工作量将会非常庞大且耗费时间和成本。
通过合理抽样，我们可以从总体中随机选取一小部分样本，然后通过对样本调查的结果进行分析，我们可以推断出总体的一些特征或者获取总体的一些信息。
一、基本原理：
奈奎斯特取样定理指出：为了使实信号取样后能够不失真还原，取样频率必须大于信号最高频率的两倍。
二、实验内容：
1.取样定理示例
分析：上面三幅图分别为Fs=30kHz、40kHz、60kHz。
因为信号的Fh=20k，所以只有Fs>=2Fh 时，才不会发生频谱混叠现象。
在第一个图中，Fs=30kHz<2Fh，发生了混叠。
2.傅里叶变换示例：
3.信号泄露演示：
分析：由图可知，发生了信号泄露，因为N=16，则F=SF/N=SF/16，而两个图中都有Fh>F，所以发生信号泄露。
4.信号混叠演示：
分析：第二通道信号在采样前还经过了一个0—2000HZ的抗混叠低通滤波器，所以不会发
生信号混叠。
5.连续有限信号取样：
6.连续无限取样信号取样：
思考：
（1）如何让运用数字信号处理技术处理模拟信号？画出流程框图。

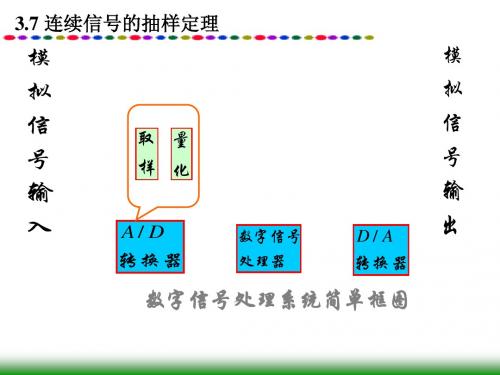

输入抗混叠滤波器A/D DSP芯片D/A 平滑滤波器输出
（2）如何对频带无限的模拟信号进行取样？工程中，取样频率一般如何确定？
答：要对频带无限的模拟信号采样，就必须前置低通滤波器，滤掉信号的高频分量，因为频带无限的模拟信号进行模数转换后总是会有损失的。
采样率越高，损失越小。
其中，采样
定理：采样频率>=2*模拟信号最高频率。
带通信号取样定理一个连续带通信号受限于[]H L f f ,，其信号带宽为L H f f B -=，且有kB mB f H += （1）其中，()[]k f f f m L H H --=，k 为不超过()L H H f f f -的最大正整数，由此可知，必有10<≤m 。
则最低不失真取样频率min s f 为()⎪⎭⎫ ⎝⎛+=+==k m B k kB mB k f f H s 1222min（2）证明：取样不失真的基本要求是样值序列的频谱各个谱块不重叠。
这样就可以采用带通滤波器恢复原来的带通信号。
可见从频域分析，证明直观、清晰。
以下，分两步来证明。
（1）先证明当0=m 时的情况。
由公式（1）和（2），有kB f H =Bf s 2min = （3）分析一个带通信号()t x ，其频谱为()f X ，如图1所示。
sf -sf 2-s f 5.2-s f 3-sf 4-sf s f 2s f 5.2sf 3sf 4()f X 0fL f Hf Lf -H f -I II ss s s s s s sfsf -s f 2-s f 3-s f 4-s f s f 2s f 3sf 4f()f X s sf 2-s f 20fs f 5.2-sf 5.2()f H sf 2-s f 5.2-s f 2sf 5.2()f X 0fIII（a ）（b ）（c ）（d ）（e ）图1 带通信号kB f H =时的频谱图其中图（a ）表示()t x 的带通信号频谱，其特点是最高频率H f 为带宽的整数倍k ，这里5=k ，图（b ）表示采用()t sT δ对带通信号()t x 取样，而取样频率()L H s f f B f -==22，其中()t sT δ的频谱为()f sf δ。
图（c ）表示()()()f f X f Xsf sδ*=，其中实线表示频谱I ，虚线部分表示频谱II ，由图可见，在这种情况下恰好使得()f X s 中的I 、II 频谱不重叠。
取样定理及其应用
测控五班穆可汗
学号：3013-202-136
引言：
取样定理论述了在一定条件下，一个连续信号完全可以用离散样本值表示、这些样本值包含了该连续信号的全部信息，利用这些样本值可以恢复原信号、可以说，取样定理在连续信号与离散信号之间架起了一座桥梁、为其互为转换提供了理论依据。
所谓“取样”就是利用取样脉冲序列s(t)从连续信号f(t)中“抽取”一系列离散样本值的过程、这样得到的离散信号称为取样信号fs(t) 、它是对信号进行数字处理的第一个环节。
一、定理证明：
设的频谱为离散信号x(n)的频谱为，由连续信号傅立叶变换和序列傅立叶变换可知：
在(1)式中令t=nT (T为时域取样周期,取样频率fs=1/T),可得：
对(3)式作变量代换，令，可得：
令对(4)整理可得，
对比(2)式和(5)式可得
上式给出了连续信号频谱与离散信号频谱的关系式从中可以看出，由连续信号的频谱可以通过以下两步得到离散信号的频谱：第一步，对连续信号的频谱进行换元、水平轴上的尺度展缩，信号的最高角频率由变化到；第二步，对频谱图以2π的整数倍为间隔进行平移，然后进行叠加，其幅值变为原来的1/T。
由以上过程可知，只要，即原连续信号的最高频率，则频谱平移叠加后不会发生频谱的混叠，可以无失真地换原出原连续信号，取样定理得证。
二、取样定理的应用：基于带通取样定理的高速数据采集系统的硬件电路设计
数据采集是获得信息的一种基本手段。
随着信息科学技术的迅速发展，它已经成为信息领域中不可缺少的部分。
随着科技的不断进步，人们对数据采集系统的要求也越来越高，不仅要求取样的精度高，数据转换速度快，还要求具有抗干扰能力。
高速数据采集系统主要包括几个部分: 前端调理电路，高zzz速ADC，时钟电路，微处理器以及电源等组成。
文中提出一种以NiosⅡ为核心控制器，基于带通取样的高速数据采集系统，并设计了系统中各个部分的硬件电路。
1.信号前端处理电路
运用带通取样定理进行数据采集时为了防止引起信号混叠，可以采用抗混叠滤波器来解决，即在取样前先进行滤波，得到想要的带通信号，再进行取样，所以在信号前端处理电路中要采用抗混叠滤波器进行滤波处理。
一般情况下，抗混叠滤波器是低通滤波器。
最简单就是一阶RC 低通滤波器。
如果在一级RC 低通滤波器电路的输出端再加1 个电压跟随器，使之与负载很好的隔离开，就构成了1 个简单的一阶有源低通滤波器。
系统采用的是四阶巴特沃斯低通滤波电路，其电路图如下图所示。
2. 高速ADC 采样电路
ADC 选用一款高速A/D 转换芯片ADC08D1000。
该芯片是具有双通道结构，低功耗，高速8 位A/D 转换芯片，单通道的最高取样率达到1. 3 Gsps，在500 MHz 信号输入的情况下实际有效位数是7. 4 位。
该芯片采用1. 9 V 供电，满负荷工作的时候功耗为1. 6 W 左右。
芯片内部集成了1 ∶ 2 的DMUX( Demultiplexer)能够将ADC 采集到的数据暂时缓存一个周期，然后和下一个周期取样的数据一起输出，所以这样数据输出的传输速率就会减小一半，形成4 路500 Mbps 的8 位并行数据输出。
它还可以进行双边沿取样( DES) ，增益调节，自校正等。
由于ADC 的取样信号输入为差分方式，所以在信号进入ADC08D1000 前，要将信号经过差分放大器( AD8132) 将其转换为差分信号，这时需要保持ADC 的共模输出电压Vcom 和差分放大器AD8132 的共模输出电压一致。
其电路图如下图所示。
3.高速ADC 采样电路
A/D 转换器的精度越高，输入频率越高，则时钟抖动限制的信噪比将占主要因素。
A/D 转换器的信噪比和模拟输入频率时钟信号的时序准确性可以直接影响ADC 的动态特性，为减少这种影响，ADC 的时钟必须具有非常低的时序抖动或者相位噪声。
所以高质量的时钟源是保证ADC 系统精度的关键。
在器件的选择上尤其要关注芯片引入的抖动，根据抖动和ADC信噪比的关系:
式中: σT为总抖动; σclk为取样时钟的抖动; σaperture为ADC 的孔径抖动; fin 为输入信号频率。
取样时钟的抖动和信噪比的关系可以由下式导出:
当ADC08D1000 工作在取样频率1 GHz，输入信号为允许最高频率时，若要达到44 dB 的SNR 设计指标，就要求此时的时钟抖动小于15 ps．所以在器件选取的电路的设计上，必须严格分析器件的抖动，以保证整个时钟路劲引入的总抖动小于15ps．系统采用ICS8430 － 61 专用时钟芯片产生时钟信号。
ICS8430 － 61 专用时钟芯片是把锁相环，VCO，环路
滤波等电路集中在1 个芯片上，通过简单的数字控制信号就可以产生各种不同频率的时钟信号。
它的外围只需要1 个晶振，输出频率范围为20 ～ 500 MHz，时钟抖动过得最大值为6 ps．EP3C40 是CycloneⅢ系列中一款低成本的FPGA．它内部有4 个锁相环， 39600 个逻辑单元，1134 Kbit 的存储器， 126 个乘法器， 20 个全局时钟网络。
FPGA 外围电路设计主要是配置电路的设计。
根据系统调试和下载的需要，系统选择的配置方式是AS 和JTAG 两种方式。
AS 方式是由目标FPGA 来输出控制和同步信号给串行配置芯片，在配置芯片收到命令后，就把配置数据发送到FPGA，完成配置过程。
根据对系统设计使用的逻辑资源进行估计后，选择EPCS16 作为系统的串行配置芯片。
绝大多数的FPGA 都支持由JTAG 口进行配置。
4.电源模块电路设计
高速数据采集系统中使用的电压时5V，但是系统中各种芯片所需要的电压都不相同，所以需要做电压变换。
直流电压变换的方法有两种: 一种是用线性稳压电源( LDO) 来降压; 一种是利用DC－DC开关电源来变换直流电压。
由于开关电源的效率相对比较高，而且效率不随输入电压的升高而降低，电源通常不需要散热器，体积较小，因此系统中采用DC －DC 开关电源来转换直流电压。
B 传输模块电路设计
USB 接口是一种重要的计算机外设接口，它支持热拔插和即插即用，使用很方便。
USB2.0 的数据传输速率高达480Mbps，可以实现计算机与多个外设设备的简单，高速互联。
选用EZ － USB FX2 系列的自能USB 芯片CY7C68013。
它内部包括1 个增强型8051 处理器，1 个串行接口引擎( SIE) ，1 个USB 收发器， 8.5 片上RAM，4KB FIFO 存储器和1 个通用可编程接口( GPIF) ［5］。
CY7C68013 与FPGA 的连接如下图所示。
6.小结：
文中介绍了取样定理证明，并在此基础上将带通取样运用在高速数据采集系统，使用带通取样定理技术时可采用比传统技术低得多的取样率，这意味着数据采集性能的提高及功耗和成本的降低。
同时还介绍了高速数据采集系统的硬件电路设计方案，为了获得高质量的时钟信号，还对ADC 芯片的抖动和信噪比做了详细的探讨。
参考文献:
［1］李刚，程立君，林凌．高精度数据采集中抗混叠滤波器的设计．国外电子元器件，2007( 8) : 30 － 38．
［2］程佩青．数字信号处理教程． 2 版．北京: 清华大学出版社，2003: 33－ 39．［3］金燕，王明，葛远香．基于FPGA 的抗混叠FIR 数字滤波器的设计与实现．浙江工业大学学报，2010，28( 2) : 192 － 196．
［4］李朋勃，张洪平．基于FPGA 和USB2． 0 的高速数据采集系统．单片机与嵌入式系统应用， 2009( 9) : 32 － 35．
［5］谭安菊，龚彬． USB2． 0 控制器CY7C68013 与FPGA 接口的Verilog HDL实现．电子工程师，2007，33( 7) : 52 － 55．。
