天正基本操作方法
天正是一种财务软件，主要用于企业的财务管理和会计操作。
以下是天正的基本操作方法：
1. 登录天正：首先，打开天正软件，并输入用户名和密码进行登录。
2. 创建企业档案：在登录后的主界面上，可以选择创建一个新的企业档案。
填写相关的企业信息，如企业名称、税号、注册资本等。
3. 设置科目：在企业档案创建完成后，可以进入科目设置界面，设置各个科目的名称、代码、属性等。
可以根据公司实际情况进行科目的增加、删除、调整等操作。
4. 新建凭证：在完成科目设置后，可以进入凭证录入界面，新建一个凭证。
选择凭证日期、摘要、科目，并填写借方金额和贷方金额。
可以选择多个科目进行录入，以完成一笔记账操作。
5. 进行复核：经过录入的凭证需要进行复核。
在凭证录入界面，选择需要复核的凭证，并点击复核按钮。
复核后的凭证将不可再进行修改。
6. 进行结账：在日常记账过程中，可以选择结账，将已处理的凭证进行月结。
月结后，系统会自动生成各种报表，如资产负债表、利润表等。
7. 查询报表：通过天正软件，可以进行各种报表的查询。
在主界面上，选择报表查询功能，并选择需要查询的报表类型和日期范围。
这些是天正软件的基本操作方法，通过它们可以完成企业的财务管理和会计操作。

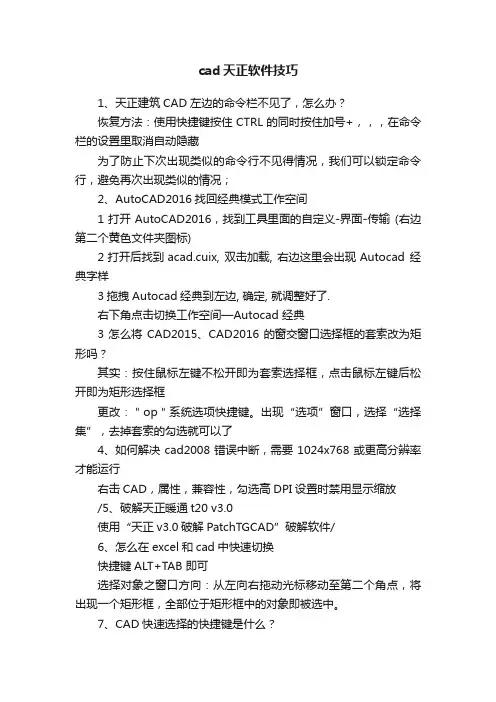

cad天正软件技巧1、天正建筑CAD左边的命令栏不见了，怎么办？恢复方法：使用快捷键按住CTRL的同时按住加号+，，，在命令栏的设置里取消自动隐藏为了防止下次出现类似的命令行不见得情况，我们可以锁定命令行，避免再次出现类似的情况；2、AutoCAD2016找回经典模式工作空间1打开AutoCAD2016，找到工具里面的自定义-界面-传输(右边第二个黄色文件夹图标)2打开后找到acad.cuix, 双击加载, 右边这里会出现Autocad 经典字样3拖拽Autocad经典到左边, 确定, 就调整好了.右下角点击切换工作空间—Autocad 经典3怎么将CAD2015、CAD2016的窗交窗口选择框的套索改为矩形吗？其实：按住鼠标左键不松开即为套索选择框，点击鼠标左键后松开即为矩形选择框更改：＂op＂系统选项快捷键。
出现“选项”窗口，选择“选择集”，去掉套索的勾选就可以了4、如何解决cad2008错误中断，需要1024x768或更高分辨率才能运行右击CAD，属性，兼容性，勾选高DPI设置时禁用显示缩放/5、破解天正暖通t20 v3.0使用“天正v3.0破解PatchTGCAD”破解软件/6、怎么在excel和cad中快速切换快捷键ALT+TAB 即可选择对象之窗口方向：从左向右拖动光标移动至第二个角点，将出现一个矩形框，全部位于矩形框中的对象即被选中。
7、CAD快速选择的快捷键是什么？select，我一般设置成QQ。
或者直接用鼠标右键点出菜单再选Q更快捷。
打开工具---自定义--编辑程序参数，添加QQ, *qselect，保存退出。
重启cad一下或者输入命令reinit，更新pgp文件，就可以用了。
/8、CAD绘图时，有距离和角度的提示。
这是因为动态输入已打开。
在“草图设置”中取消即可。
、9、定数等分点，需要布置n个设备，则需定数2n个等分点。
10、比如在改动图纸的时候要改变一个矩形的大小，长、宽，这个时候可使用拉伸的方法。
天正建筑软件使用技巧掌握天正建筑8的一些绘图技巧和灵活编辑方式，对提高工作效率有非常大的帮助。
一、一些常用的快捷设置：1、屏幕菜单的打开和关闭：ctrl+＋2、文档标签的隐藏和显示：ctrl+－3、工程管理器的调用：ctrl+～4、对象特性表的调用：ctrl+1二、运行命令1、大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。
2、工具条。
天正默认提供有四个工具条，设计师可以根据个人实际情况用设置\自定义命令把自己最常用的命令放置到工具条上。
3、右键菜单。
选中某一对象点右键会弹出相应的右键菜单，部分命令因为考虑到菜单长度问题没有放到屏幕菜单上，而只放到了右键菜单中，如“重排轴号”。
4、快捷输入。
对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。
天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。
5、快捷键。
天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。
三、修改对象除了运行CAD和天正的相关命令以外，我们还提供有其它三种修改对象的方法，设计师可以灵活使用。
1、夹点。
选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。
在选择夹点的同时按着shift键可以实现多选。
部分夹点提供有两种操作，通过ctrl键可以操作进行切换。
2、对象特性表。
天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。
3、双击修改。
天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。
天正建筑绘图技巧1．灵活运用各种菜单①初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。
调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
②设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。
此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。
至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。
③对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。
④对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。
2.利用天正接口快速转化平面图①如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是：点击：天正（2）→接口_条件图→“墙线接口”。
改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。
第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。
更改参数来建立轴网。
圆弧轴网：一定要更改默认内弧半径，及进深。
共用轴线非常重要，用来共用轴线方便添加轴号。
移动鼠标来决定方向。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
两点轴标：用来快速标轴号，分单侧标和双侧标。
共用轴号要选定共的选标直线后选弧线。
编辑轴标：用来修改错误的轴号，通过双击来更改。
更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。
添补轴号，先选轴号然后根据提示来添补轴号。
逐点轴标，根据提示来逐点增加。
轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。
可以用CAD修剪命令。
轴改线型：用来更改轴网线型。
一般用于最后一步来更改。
比例可以通过“细节”来更改。
第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。
等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。
单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。
倒墙角：用于将墙角倒成有圆角的墙体。
修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。
可以使用“EX”延伸命令来将墙体延伸。
墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。
材料填充选项通过打开选项，来打开天正加粗选项。
也可打开右下角填充，加粗按键。
玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。
虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。
天正建筑使用技巧经验天正建筑使用技巧经验1、图层设置“0”层0层是默认层，白色是0层的默认色，因此，有时候看上去，显示屏上白花花一片。
这样做，绝对不可取。
0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。
定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
“Defpoints”层Defpoints层是cad自定义的一个只能看而不能打印的层，对于一些有特殊需求的层可以设置在此层上。
图层打印图层后面都有一个打印选项，在打印图纸时需要注意观察此项，是否会有些图层设置为不打印。
我们也可以将一些平常用得到，但是不需要打印的图层设置为打印关闭。
2、UCS坐标对于一些斜边楼，可以输入ucs,接着输入ob选择你想要的物体，这样你的鼠标轴就会成为斜的。
恢复成正交时，输入ucs，接着输入w。
Vtenable 数值改为偶数改变缩放时视觉延迟Edgemode 数值改为1解决不相交也可以剪切和延伸Filedia 数值改为1一般不需要更改，如果出现打开文件无法选择而只能通过名称打开时，更改此项3、解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。
在天正软件里有个命令叫“统一标高”，可以解决这个问题。
快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。
4、天正复制及粘贴ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。
ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块在天正里面，使用ctrl+V复制的时候，其实按了ctrl+V后我们还可以对复制的对象进行镜像、90°旋转、自由旋转等操作以后在点放置点放入图纸中。

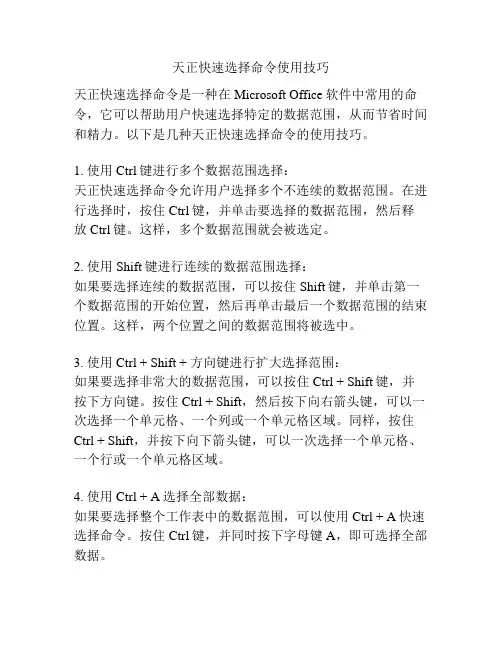

天正快速选择命令使用技巧天正快速选择命令是一种在Microsoft Office软件中常用的命令，它可以帮助用户快速选择特定的数据范围，从而节省时间和精力。
以下是几种天正快速选择命令的使用技巧。
1. 使用Ctrl键进行多个数据范围选择：天正快速选择命令允许用户选择多个不连续的数据范围。
在进行选择时，按住Ctrl键，并单击要选择的数据范围，然后释放Ctrl键。
这样，多个数据范围就会被选定。
2. 使用Shift键进行连续的数据范围选择：如果要选择连续的数据范围，可以按住Shift键，并单击第一个数据范围的开始位置，然后再单击最后一个数据范围的结束位置。
这样，两个位置之间的数据范围将被选中。
3. 使用Ctrl + Shift + 方向键进行扩大选择范围：如果要选择非常大的数据范围，可以按住Ctrl + Shift键，并按下方向键。
按住Ctrl + Shift，然后按下向右箭头键，可以一次选择一个单元格、一个列或一个单元格区域。
同样，按住Ctrl + Shift，并按下向下箭头键，可以一次选择一个单元格、一个行或一个单元格区域。
4. 使用Ctrl + A选择全部数据：如果要选择整个工作表中的数据范围，可以使用Ctrl + A快速选择命令。
按住Ctrl键，并同时按下字母键A，即可选择全部数据。
5. 使用Ctrl + 空格键选择整列数据：如果要选择整列的数据，可以按住Ctrl键，并同时按下空格键。
这样，整列的数据就会被选中。
通过掌握以上几种天正快速选择命令的技巧，用户可以更加高效地选择特定的数据范围。
这些技巧对于处理大量数据的任务尤其有用，可以帮助用户快速准确地定位并处理所需的数据。
天正CAD操作技巧都在这里CAD软件是计算机辅助设计的缩写，是在工程设计、制造等领域广泛应用的一种软件工具。
在使用CAD软件进行设计时，熟练的操作技巧能够提高工作效率和设计质量。
下面将介绍一些常用的CAD操作技巧，希望能对大家有所帮助。
1. 快捷键操作：熟悉常用的快捷键可以大大提高操作效率。
比如，使用Ctrl+C和Ctrl+V可以实现复制和粘贴功能，Ctrl+Z可以撤销上一步操作，Ctrl+S可以保存文件等等。
事先学习和记忆这些快捷键，可以避免频繁使用鼠标操作，提高工作效率。
2.使用图层：在使用CAD进行设计时，可以将不同的构件、元素分别放在不同的图层中，这样可以更好地管理和修改设计。
比如，将所有尺寸标注放在一个图层中，将文字信息放在一个图层中，将构件放在一个图层中。
当需要修改时，只需进入相应的图层进行修改。
这样可以减少错误和混乱，提高工作质量。
3.对象选择：CAD软件提供了多种对象选择方式。
在选择对象时，可以使用窗口选择、交叉窗口选择、单击选择等方式。
此外，还可以使用框选和多选方式对多个对象进行选择。
熟练运用这些选择方式可以快速准确地选取需要的对象，提高工作效率。
4.偏移功能：偏移功能可以用来在图形上创建平行的线、圆弧等对象。
使用偏移功能可以快速地复制和修改构件。
在使用偏移功能时，可以设置偏移距离和方向，并通过多次偏移来创建多个相同的对象。
这样可以提高设计效率和一致性。
6.切换视图：CAD软件可以提供多种视图模式，比如二维、三维、透视等。
通过切换视图模式，可以更好地观察和修改设计。
在进行三维设计时，可以使用鼠标中键进行视图的调整和旋转，以便从不同的角度观察设计。
7.数值输入：CAD软件可以通过数值输入来精确调整和标注设计。
在进行尺寸标注时，可以使用绝对坐标或相对坐标来输入数值，以确保标注的准确性。
在进行构件绘制时，也可以使用数值输入来控制尺寸和位置的精确度。
8.使用参考线和辅助工具：在设计中，可以使用参考线和辅助工具来帮助定位和绘制构件。
天正建筑软件使用指南目录1. 简介2. 安装和配置3. 软件界面和功能概述4. 创建和编辑建筑模型5. 分析和优化建筑模型6. 输出和打印建筑图纸1. 简介本文档旨在帮助用户熟悉和使用天正建筑软件。
天正建筑软件是一款功能强大的建筑设计和分析工具，能够帮助用户快速创建、编辑和分析建筑模型。
2. 安装和配置在开始使用天正建筑软件之前，首先需要将软件安装到您的计算机上。
请按照安装向导的指示完成安装过程。
安装完成后，您需要进行一些基本配置，例如设置工作目录、选择语言等。
请根据软件提供的配置选项进行设置。
3. 软件界面和功能概述天正建筑软件的界面简洁直观，提供了丰富的功能和工具。
主要的功能区包括建筑模型创建、编辑、分析、优化和输出等。
用户可以通过菜单栏、工具栏和快捷键来访问各种功能。
软件还提供了详细的帮助文档，以供用户查阅。
4. 创建和编辑建筑模型天正建筑软件提供了多种创建和编辑建筑模型的工具和功能。
用户可以通过绘制基本形状、导入CAD文件或使用预设模板快速创建建筑模型。
在创建完成后，用户可以对建筑模型进行各种编辑操作，例如添加、删除、移动、旋转等。
5. 分析和优化建筑模型天正建筑软件提供了强大的建筑模型分析和优化功能。
用户可以通过选择不同的分析方法，例如结构分析、热力学分析、照明分析等，来评估建筑模型的性能。
基于分析结果，用户可以对建筑模型进行优化，改进设计方案，并提高建筑的性能和效率。
6. 输出和打印建筑图纸天正建筑软件支持将建筑模型转换为各种格式的图纸。
用户可以将建筑图纸输出为PDF、DWG、图片等格式，以便与其他人员共享或打印。
软件还提供了丰富的打印选项，用户可以根据需要进行打印设置，以获得最佳的打印效果。
以上是《天正建筑软件使用指南》的简要介绍和概述。
希望本文档能够帮助用户快速上手和熟练使用天正建筑软件，为建筑设计工作提供便捷和高效的支持。
天正建筑操作大全天正建筑软件是一款专业的建筑设计与分析软件，广泛应用于建筑设计、结构分析、土木工程等领域。
它具有强大的建模和分析能力，可以模拟各种建筑结构的行为，并提供准确的分析结果。
下面是天正建筑软件的详细操作指南，包括建模、分析和结果输出等方面。
一、建模操作1.创建建模项目：打开天正建筑软件，选择“新建项目”命令，在弹出的对话框中填写项目名称和保存路径，点击“确定”创建项目。
2.绘制基础图形：在项目中选择“基础图形”命令，可以绘制建筑的基础形状，包括墙体、柱子、梁等。
4.创建楼层：选择“新建楼层”命令，在项目中添加楼层，并设置楼层的高度和墙体结构。
6.建模精细化：选择“同步建模”命令，可以对建模结果进行进一步细化，包括增加细节、处理连接等。
二、分析操作1.定义分析类型：选择“分析类型”命令，可以选择不同的分析类型，如静力分析、动力分析、弹性分析等。
2.定义加载条件：选择“加载条件”命令，可以定义建筑结构的各种加载情况，包括活荷载、雪荷载、风荷载等。
3.求解分析问题：选择“求解分析”命令，可以对建筑结构进行数值分析，求解各种力和位移等信息。
4.分析结果可视化：选择“分析结果”命令，可以查看建筑结构的分析结果，并通过图形和表格等方式展示。
三、结果输出1.输出分析报告：选择“输出报告”命令，可以生成详细的分析报告，包括结构的力学参数、安全系数等信息。
2.输出图形文件：选择“输出图纸”命令，可以将分析结果以图形文件的形式输出，如DXF、DWG、BMP等格式。
3.输出模型文件：选择“输出模型”命令，可以将建模结果以模型文件的形式输出，方便其他软件进行后续处理。
4.输出计算书：选择“输出计算书”命令，可以生成结构的计算书，包括各种设计参数和计算公式等内容。
天正使用的一些技巧
1、fi（对象选择过滤器）
添加选定对象
选择对象，之后删除一些与其他对象的共性，剩下的是刚刚选择对象的特性
删除完之后，点“应用”，之后到模型中对需要选择的区域进行框选。
框选好对象之后，按空格键完成命令，被选上的对象出现蚂蚁线。
要是选择的对象不理想，再重新进行fi命令
“清除列表”，清了之前的内容，再重新“添加选定对象”，继续重复前面的步骤，直到选到需要的对象为止。
2、ucs的一点用法
原图：
假如需要将花架旋转过来，但是不改变它的位置（即坐标不改变），可以用ucs来完成。
输入ucs命令，可以指定ucs的原点，或者选择参照物作为ucs的坐
标轴（这时候，直接输入E或者bo）
选择花架的一条斜边
输入命令plan，按空格键确定
斜边就成了水平了。
PS：这种方法可以用在一些不水平的填充过程。
在布局的窗口也可以采用这种方法。
填充的只是需要做到ucs→e→选择对象→填充，不需要plan。
3、天正一些数字快捷键
Zdy查询快捷键
按键盘左边的数字键就可以实现，数字键盘的是没法执行这些命令的。
这里的对象选择跟fi有点类似，但是其选择的范围一般比较大，就是它相当于没有清除其他共性就进行选择。
4、利用好图层
图层的几个关键快捷键
Layon、layiso、layoff、layerp。
1．灵活运用各种菜单① 初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。
调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
② 设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。
此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。
至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。
③ 对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。
④ 对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。
2. 利用天正接口快速转化平面图① 如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是：点击：天正（2）→接口_条件图→“墙线接口”。
改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。
看完这20个天正CAD实用技巧，你就是那个大神平时只会画建筑效果图怎么能够你知道用CAD如何提升制图速度嘛掌握绘图技法，精通各项软件是新人进入设计院尽快晋升的主要途径之一如此重要的技能你还不知道不用着急下面就来看看最新天正建筑制图中常见的问题，快速提高自己的制图速度！还没找到合适工作的同学要注意了！学习这些技能会让你在行业中更有竞争力。
1. 标注轴网：cad出建筑方案图时必须要标注轴网，使用“绘制墙体”工具，画出要标轴号的墙体。
使用“轴网标注”工具，输入要轴号的起始号，横向轴网用阿拉伯数字表示。
2. 自动标注坐标：用天正设置原点和刻度，不用担心坐标值计算错误。
3. 无天正菜单：双击打开天正图形，这样通常是直接进入了AutoCAD系统，天正菜单无法调出，正确方法是首先打开天正软件，再打开图形文件。
4. 立面、剖面图画不出：a. 识别内外墙。
b. 楼层表是否正确。
5. 插入图库图案：在天正左侧工具栏中，依次选择“图块图案-通用图库”，在“天正图库管理系统”进行不同图块的选择。
6. 快捷键：天正定制中有快捷键选项，默认设置如图层恢复为0。
一般画图就是左手输入命令，右手点击鼠标。
右手离开鼠标的时间和绘图速度有关，所以正确设置快捷键至少可以提高几倍的绘图速度。
比如将（·）键（1前面那个键）设置为图层恢复，a.设置为关闭图层；b.设置为关闭其他；c.设置为当前图层等，根据自己的使用习惯设置，可以轻松的开关以及转换当前绘图图层，在画图层复杂的项目时非常好用。
天正常用CTRL快捷键：【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）7. 添加快捷键：在天正建筑快捷键设置里，按insert键就能插入新的快捷键位置，来设置快捷键。
天正软件使用技巧一、软件进行初始设置（一）十字光标大小的设置一般光标设置的较大一些，对作图方便，一般设置在50及以上；（二）鼠标右键的自定义：①没有选定对象时单击右键表示—重复上一个命令；②选定对象时单击右键表示—快捷菜单；③正在执行命令时单击右键表示—确认（三）线型比例的设置画图时图例、线型的大小、宽度，以及导线之间的间距很重要，显示出来的大小与绘图比例有关系。
一般设置导线的宽度为0.5（=导线宽度/绘图比例），汉字的高度至少为3，导线间距最小1mm，设备图块打印之后显示的大小=设备尺寸/绘图比例，一般不小于4。
（若按打印比例1：100来计算）1.调整图层默认线宽在图层管理器中进行设置。
2.在属性栏进行线宽设置（快捷键：CTRL+1）（四）CAD左下角显示的比例的作用对绘图比例、出图比例进行设置。
（五）天正快捷键设置原则最常用操作命令是否改为自己方便的操作了？首先来说下修改快捷键命令操作修改的原则。
CAD和天正对常用操作对有相应的缩写命令操作，但是有些设定的不是很方便，所以我们需要根据自己的使用频率来调整。
①尽量不要修改软件默认的，而最好只是自己添加，这样方便与其他人沟通。
如软件默认“V-MOVE”，你就不要将“COPY”命令的快捷操作改为“V”；原则②满足左手键盘，右手鼠标习惯。
即将快捷操作尽量改为你左手能方便敲击的地方。
原则③先将频率使用最高的用单个字母，其次用两个相同字母，再者用两个不同字母，最后使用三个相同字母。
原则4：自己修改的命令操作不要太多，有些不常用的修改了时间久了自己也不一定记得。
（最后我会贴出我自己调整的）。
对CAD进行快捷键重新设置后，可不用重启CAD，直接在命令行输入REINIT （initialization）即可二、面对建筑图会遇到哪些问题（一）比例列表重置命名（-scalelistedit）当你打开一张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的比例会是你的电脑反映慢了很多，解决办法如下：在cad安装目录support文件下打开acad2008.lsp，并在文件最末端输入如下代码：(command"-scalelistedit""reset""y""e")（二）用软件需要养成的习惯A经常手动保存（有太多的意外致使软件死掉）；B待定。
天正建筑教程在现代城市化进程中，建筑行业一直扮演着重要的角色。
而在建筑设计和施工过程中，天正建筑软件无疑是一款不可或缺的工具。
本文将介绍天正建筑软件的基本功能和使用方法，以帮助初学者快速上手。
一、软件简介天正建筑软件是一款专业的建筑设计和施工管理软件，具有强大的功能和丰富的工具。
它不仅能够实现建筑的三维建模和渲染，还能进行建筑平面图的设计和绘制，以及建筑材料的选取和计算。
天正建筑软件已经成为许多设计师和工程师的首选软件，被广泛应用于建筑设计、施工和管理领域。
二、软件功能1. 三维建模和渲染天正建筑软件支持建筑物的三维建模和渲染，可以根据设计师的想法和需求创建出具有逼真效果的建筑模型。
用户可以通过简单的操作，添加墙体、窗户、门和屋顶等元素，实现建筑物的细节设计。
同时，软件还支持灯光和材质的调整，可以根据不同的场景要求进行渲染，使建筑模型更加真实。
2. 平面图设计和绘制除了三维建模，天正建筑软件还支持建筑平面图的设计和绘制。
用户可以通过软件提供的平面图工具，快速绘制出建筑物的平面图，包括房间布局、墙体尺寸和门窗位置等。
软件还提供了丰富的符号库和标注工具，方便用户进行图纸的标注和注释，提高设计效率。
3. 建筑材料选取和计算天正建筑软件还具有建筑材料选取和计算的功能。
用户可以在软件中选择合适的材料，如混凝土、砖石和木材等，根据建筑物的需求进行计算和优化。
软件会自动计算材料的用量和成本，并生成详细的报告，帮助用户进行材料采购和预算控制。
4. 施工管理和协作除了设计功能，天正建筑软件还支持施工管理和协作。
用户可以通过软件进行施工进度的跟踪和管理，包括工程量的计算、材料的配送和施工人员的安排等。
软件还支持团队协作，多个用户可以同时编辑和查看设计文件，实现设计和施工的无缝对接。
三、使用方法1. 下载和安装首先，用户需要从天正官方网站上下载天正建筑软件的安装包，并进行安装。
安装过程中，用户需要输入许可证信息和注册码，确保软件可以正常运行。
天正转换为CAD或者PDF格式1、天正做的图往往在普通CAD版下不能显示，这时候需要转化一下，将天正存为CAD版，方法是，在天正中输入命令“lcjb”另存旧版”的第一个字母，在弹出的对话框里存一下就可以了。
2、天正转PDF，文件--打印--在打印机栏里选择to PDF 格式的---从窗口里选择所要转化为PDF格式的图纸----预览--点打印的下图片框----弹出一个对话框---在弹出的对话框里输入名字确定就存了。
天正快捷键直线轴网 ZXZW 生成正交轴网，斜交轴网或单向轴网。
墙生轴网 QSZW 在已有墙中按墙基线生成定位轴线。
两点标注 LDBZ 选择起始轴与结束轴，在已生成的双向轴网上标注轴线号和尺寸。
逐点标注 ZDBZ 逐个选择轴线标注互不相关的多个轴号。
本命令用于自动方式不能标注的轴网或不适合自动标注的轴网，已交互方式逐个对轴线进行标注添加轴线 TJZX 在已有轴网基础上增加轴线，更新有关的轴号和尺寸。
添加径轴 TJJZ 在已有圆弧网上添加新的径向轴线。
重排轴号 CPZH 改变图中某轴线编号，该组编号自该轴号开始进行重新排序。
单轴编号 DZBH 改变图中单根轴线的编号。
添补编号 TBZH 在已有轴网上对新增轴线添加有关联的轴号。
删除轴号 SCZH 在已有轴号上删除轴号，其余轴号自动重排。
对象编辑 DXBJ 此功能仅改变轴号显示方式，有4种轴号标注状态反复切换，本侧标轴号、对侧标轴号、双侧标轴号和双侧不标轴号，所有轴号一起变化，而尺寸标注不变。
标准柱 BZZ 在轴线的交点处插入矩形柱、圆柱或正多边形柱，后者包括常用的3、5、6、8、12边形断面。
构造柱 GZZ 在墙角交点处插入构造柱，按照所选择的墙角形状为基准，用户在对话框中输入构造柱的具体尺寸，指出对齐方向，然后在墙角处正确画出构造柱的填充图案，构造柱的定义用于二维施工图。
插入形状与墙一致的角柱，可改各段长度。
角柱 JZ 在墙角插入形状与墙一致的角柱，可改各段长度。
绘制墙体 HZQT 本命令可启动一个非模式对话框，其中可以设定墙体叁数，不必关闭对话框，既可直接绘制墙体、弧墙和用矩形方法绘制自定义墙体对象，墙线相交处自动处理，墙宽、墙高可随时改变，墙线端点有误可以回退。
玻璃幕墙BLMQ 绘制一段玻璃幕墙，体现了幕墙的坚挺的横框，这些构件的大小与间距都可以在对话框中设置，其中有多中幕墙样式可供选择，同时定义出幕墙的三维模型。
等分加墙DFJQ 将一段墙按轴线间距等分，垂直方向延伸到给定边界。
添加虚墙TJXQ 用作空间边界，常用来划分逻辑空间，如居室中的客厅和餐厅。
单线变墙DXBQ 将用线、圆、CLRCLE绘制的单线变为墙体。
轴线生墙ZXSQ 本功能通过轴网自动生成墙体，变成墙体后仍保留轴线，具有智能判断设计，不会把轴线伸出部分变成墙体。
倒墙角DQJ 本功能与AutoCAD的倒角命令相似，适用于普通墙体和虚墙，但不适用于幕墙。
修墙角XQJ 修正墙体交叉的异常情况，符合制图规范要求。
边线对齐BXDQ 根据指定的墙边线通过点修改墙体位置，可用于墙齐柱边等操作。
净距偏移JJPY 指定已有墙体，按墙边净距在一侧偏移生成新墙。
改墙厚GQH 按基线中分墙体方式同时修改多段墙体厚度。
改外墙厚GWQH 用于整体修改外墙厚度。
加保温层JBWC 可在图中已有的墙段上加入保温层线，遇到门自动打断，遇到窗自动把窗厚度增加。
消保温层XBWC 取消墙的保温层属性只需点取指定有保温层的墙体即可。
改高度GGD 本命令可对选中的柱、墙体及造型的高度和底标高成批进行修改，是调整这些构件竖向位置的主要手段。
修改柱、墙体的底标高是对门窗的底标高可以和柱、墙联动修改，详见后面的叙述。
改外墙高GWQG 此命令于“改高度”命令类似，只是仅对外墙有效。
远行本命令前，应已作过内外墙的识别操作。
异型立面YXLM 构造立面形状的特殊的墙体。
矩形立面JXLM 本命令可将异型立面墙恢复为标准的矩形立面墙墙面UCS QMUCS 临时定义一个基于所选墙面（分侧）的UCS，在指定视口转为立面显示。
识别内外SBNW 自动识别内、外墙。
指定内墙ZDNQ 用手工选取方式将选中的墙体置为内墙。
指定外墙ZDWQ 用住逐段选取方式将选中的普通墙体置为外墙，把选中的玻璃幕墙两侧翻转，适用于设置了隐框（或框料尺寸不对称）的幕墙，调整幕墙本身的内外朝向。
加亮外墙JLWQ 本命令可将当前图中所有外墙的外边线用红色虚线亮显，以便用户了解哪些墙是外墙，哪一侧是外侧。
用重画命令可消除亮显虚线。
墙体造型QTZX 根据指定PLINE线外框生成于墙关联的造型，常见的墙体造型是墙垛、壁炉、烟道一类预留的井道构造。
更新造型GXZX 更新墙体的造型和墙体的显示。
平行生线PXSX 类似OFFSET，生成与墙边或柱边平行的曲线。
门窗MC 在墙上插入各种门窗，包括普通门、普通窗、门联窗、字母门等类型，在每一种类型门窗对应的对话框中可输入各自不同的叁数。
带形窗DXC 在沿墙插入可顺墙面转折（也可以不转折）的带形窗。
转角窗ZJC 在墙角两侧插入等高窗，包括普通角窗与角凸窗两种形式。
异形洞YXD 在立面显示状态，按给定的闭合PLINE轮廓线生成任意形状的洞口。
编号复位BHFW 把门窗编号恢复到缺省的位置。
门窗检查MCJC 电子表格检查当前图中已插入的门窗数据。
门窗表MCB 统计图中使用的门窗叁数，检查后生成门窗表。
门窗总表MCZB 统计本工程中多个平面图使用的门窗叁数，检查后生成门窗总表。
门窗原型MCYX 选择已有门窗作为新门窗改绘的原型，并构造门窗的环境。
内外翻转NWFZ 选择需要内外翻转的门窗，统一以墙中线为轴线进行翻转。
左右翻转ZYFZ 选择需要左右翻转的门窗，统一以门窗中垂线为轴线进行翻转。
加门窗套JMCT 在门窗两侧加墙垛，三维显示为四周加全门窗框套。
消门窗套XMCT 删除已加的门窗框套。
加装饰套JZST 选择门窗，在对话框中选择各种构件组合，添加装饰门窗套线。
窗棂展开CLZK 选择需要修改或添加窗棂分格的门窗，在图上按立面尺寸展开，用户可以在上面以直线和圆弧添加窗棂分格线。
窗棂映射CLYS 把按立面扎的分格线映射成三维的窗棂。
查询面积CXMJ 查询房间面积，并可以以单行文字的方式标注在图上。
套内面积TNMJ 搜索住宅套房的套内面积时，可以选择生成供校核用的该套内面积的边界，以多段线表示。
面积累加MJLJ 与查询面积和套内面积命令配合使用，累加得到总面积。
搜索房间SSFJ 搜索建立或更新已有的房间对象。
房间轮廓FJLK 生成房间轮廓线，可用来构造踢脚线等。
加踢脚线JTJX 自动搜索房间轮廓，选择断面生成踢脚线。
断踢脚线DTJX 断开经过门窗的踢脚线。
奇数分格JSFG 用于绘制按奇数分格的地面或吊顶平面。
偶数分格OSFG 用于绘制按偶数分格的地面或吊顶平面。
布置洁具BZJJ 在厨房和厕所中布置厨具或卫生洁具。
布置隔断BZGD 通过线选已经插入的洁具，布置卫生间隔断。
布置隔板BZGB 通过线选已经插入的洁具，布置卫生间隔板。
搜房顶线SWDX 自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线。
任意坡顶RYPD 有封闭的多段线生成指定坡度的屋顶，对象编辑可分修改坡度。
加老虎窗JLHC 在三维屋顶生成多种老虎窗形式，老虎窗对象提供了墙上开窗功能，并提供了土层设置、宽度、窗高等多种叁数，可通过对象编辑修改。
直线梯段ZXTD 在对话框中输入梯段叁数，绘制直线梯段，用来组合复杂楼梯与坡道。
圆弧梯段YHTD 在对话框中输入梯段叁数，绘制弧形梯段，用来组合复杂楼梯与坡道。
任意梯段RYTD 以图中的直线与圆弧作为梯段边线输入踏步叁数绘制梯段。
本命令是根据用户给定的直线或圆弧作为楼梯的边线，即以两根边线的间距为梯段宽，以两根边线的长度为梯段长，在输入踏步叁数，绘制出任意形式的楼梯。
添加扶手TJFS 以楼梯线或沿上楼方向的PLINE路径为基线，生成楼梯扶手。
连接扶手LJFS 连接两段扶手对象，如果两段扶手样式不同，以第一段扶手为准统一扶手的样式。
双跑楼梯SPLT 在对话框中输入梯间叁数，直接绘制两跑楼梯，包括双跑道的坡到和半圆休息台。
多跑楼梯DPLT 创建多个梯段和休息平台构成且和没有分叉的楼梯。
电梯DT 在电梯间井道内插入电梯门，绘制电梯简图。
自动扶梯ZDFT 在对话框中输入梯段叁数，绘制单台和双台自动扶梯。
阳台YT 直接绘制阳台或先绘制好的PLINE线转成阳台。
台阶TJ 直接绘制台阶或先绘制好的PLINE线转成台阶坡道PD 通过叁数构造单跑室外坡道，多跑、曲边与圆弧坡道有楼梯命令创建。
二维散水EWSS 通过自动搜索外墙线，绘制散水。
三维散水SWSS 由已经绘制的二维散水生成三维散水，使用本命令前，要求用户事先绘制二维散水。
内外高差NWGC 在首层平面图上构造室内高差平台，用于无地下室的房屋。
平板PB 构造水平的板/柱式构件，用做楼板、平屋顶和楼梯休息平台。
竖板SB 构造竖直方向的板件，用做遮阳板、阳台隔断等。
路径曲面LJQM 用已绘制的路径和形状来放样生成等截面的对象。
变截面体BJMT 沿着路径曲线可变截面放样造型，支持在路径规定位置指定多个截面。
等高建模DGJM 本命令提供了从PLINE绘制的等高线生成有PFACE构成的三维地面模型的新功能，为规划设计提供了方便。
路径排列LJPL 沿着路径排列生成指定间距的图块，常利用本命令生成楼梯栏杆。
栏杆库LGK 从栏杆单元库中调出栏杆单元，以便编辑后进行排列生成栏杆。
三维网架SWWJ 把沿着网架中心绘制的一组空间关联直线（圆与弧不适用）转换为有球节点的等直径空间钢管网架模型。
实体转面STZM 将ACLS实体转化为网格面对象（PFACE）。
面片合成MPHC 用于将3Dface三维面对象转化为网格面对象（PFACE）。
隐去边线YQBX 用于将三维面对象（3DFACE）与网格面对象（PFACE）的指定边线变为不可见。
三维切割SWQG 用于将三维实体（3DSOLID）、面对象（3DFACE）与网格面对象（PFACE）按PLINE的边线进行切割，生成两个网格面对象。
长方体CFT 长方体是构造建筑造型最主要的基本体量元素，通过给出叁数建立长方体，与其他体量元素组合生成建筑体量模型。
圆柱体YZT 圆柱体是构造建筑造型主要的基本体量元素，通过给出叁数建立圆柱体，与其体量元素组合生成建筑体量模型。
圆柱体包括椭圆体的全部叁数，有一个对话框统一定义。
圆台体YTT 圆台体是构造建筑造型的基本体量元素，通过给出叁数建立圆台体，与其他体量元素组合生成建筑体量模型。
圆台体包括椭圆台体的全部叁数，由一个对话框统一定义。
球体QT 球体是构造建筑造型的基本体量元素，通过给出叁数建立球体，与其他体量元素组合生成建筑体量模型。
