泡沫喷淋计算书地下室泡沫-水喷淋设计计算一、工程概况：本工程为，总建筑面积23373.52m2，平时为停车库，战时为人防掩蔽区。

地下室停车数508辆，为I类汽车库。

二、设计依据：1、国家现行的给排水及消防等各类设计规范：《高层民用建筑设计防火规范》（GB50045-95）（2005年版）《自动喷水灭火系统设计规范》（GB 50084-2001）（2005年版）《汽车库、修车库、停车场设计防火规范》GB 50067-97 《泡沫系统灭火设计规范》（GB 50151-2010）2、建设单位的要求，以及提供有关的资料。

3、相关专业提供的工作图及工艺条件。

三、泡沫-水喷淋设计：1、根据《汽车库、修车库、停车场设计防火规范》第7.3.1条，本地下室喷淋采用泡沫-水喷淋联用系统；《自动喷水灭火系统设计规范》规定湿式系统自喷水至喷泡沫的转换时间，按4L/s流量计算，不应大于3min。

即比例混合器后端至最不利点的干管及最不利支管总容积不得大于720L。

为达到此要求，本设计将泡沫液储罐（一用一备）及泡沫控制阀组设置于泵房报警阀附近（生活泵房及消防泵房各设一组），而在每个防火分区设置多个水流指示器（通常普通自动喷淋系统每个防火分区只需设1个水流指示器，本工程10个防火分区设置15个水流指示器）和比例混合器，比例混合器通过泡沫管道与泵房的泡沫液罐相连接，这样使泡沫液的服务半径得以扩大。

在系统投入使用前应使比例混合器与泡沫液罐间的连接管道预先充满泡沫液。

2、喷淋泡沫罐容积计算：喷淋泡沫罐容积V=F×q×c×t×K式中F—-作用面积,m2，根据《自动喷水灭火系统设计规范》火灾危险等级确定；按中危险级II级取160m2；q——泡沫混合液供给强度,L/(min.m2)，按中危险II级自动喷水强度8.0L/(min.m2)；c——泡沫混合液中泡沫浓缩液的百分比浓度，一般碳氢化合物火灾为3％，极性溶剂火灾为6％；t——泡沫混合液作用时间,min，根据《泡沫灭火系统设计规范》连续供给泡沫混合液时间，不应小于10min；K——系数，考虑增加15％的保险余量，取1.15。

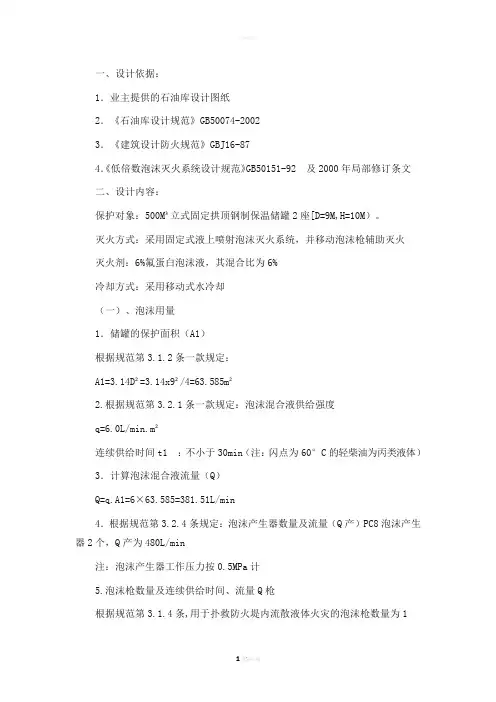

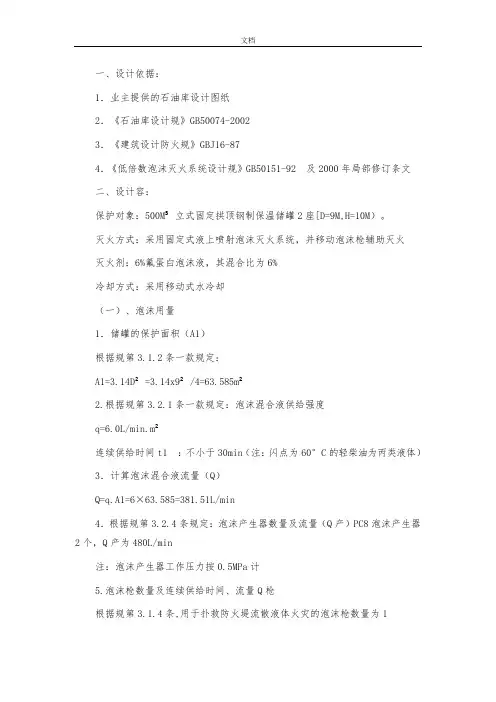

一、设计依据：1．业主提供的石油库设计图纸2．《石油库设计规范》GB50074-20023．《建筑设计防火规范》GBJ16-874．《低倍数泡沫灭火系统设计规范》GB50151-92 及2000年局部修订条文二、设计内容：保护对象：500M³立式固定拱顶钢制保温储罐2座[D=9M,H=10M）。

灭火方式：采用固定式液上喷射泡沫灭火系统，并移动泡沫枪辅助灭火灭火剂：6%氟蛋白泡沫液，其混合比为6%冷却方式：采用移动式水冷却（一）、泡沫用量1．储罐的保护面积（A1）根据规范第3.1.2条一款规定：A1=3.14D²=3.14x9²/4=63.585m²2.根据规范第3.2.1条一款规定：泡沫混合液供给强度q=6.0L/min.m²连续供给时间t1 ：不小于30min（注：闪点为60°C的轻柴油为丙类液体）3．计算泡沫混合液流量（Q）Q=q.A1=6×63.585=381.51L/min4．根据规范第3.2.4条规定：泡沫产生器数量及流量（Q产）PC8泡沫产生器2个，Q产为480L/min注：泡沫产生器工作压力按0.5MPa计5.泡沫枪数量及连续供给时间、流量Q枪根据规范第3.1.4条,用于扑救防火堤内流散液体火灾的泡沫枪数量为1支，其泡沫枪的泡沫混合液流量不应小于240L/min，选Q枪=240L/min 即PQ4型泡沫枪：1支连续供给时间t2：不小于20min6．泡沫混合液用量M混V （系统管道内泡沫混合液剩余量）：考虑设DN100管道170.0m及DN65管道150.0m。

管道容积为1823L M混=n产×Q产×t1+n枪×Q枪×t2+V（系统管道内泡沫混合液剩余量）=2×480×30+1×240×20+3800=28800+4800+1823 =35423L7．泡沫液用量V=K.V混/1000=6%×35423/1000=2125L/1000=2.125M³则泡沫贮罐的容积为2.125m3配制泡沫混合液所需的水量为：35423L×94%=33298L=33.298M3泡沫比例混合器的流量为：8×2+4=20L/S配制泡沫混合液的水流量：20L/S×94%=18.8L/S8．根据规范第3.7.3条储罐区泡沫灭火系统管道内的泡沫混合液流速，不宜大于3m/s 主管初选管径DN100流速S=4Qmax/3.14D²=(2×480+1×240) ×4/3.14×0.1²×60×1000=2.265M/S规范第3.7.3条泡沫灭火系统管道内的混合液流速不宜大于3M/S 故管径DN100选择合适9．泡沫产生器下面混合液立管初选管径DN65 S=1×480×4/3.14×0.065²×60×1000=2.412m/s<3m/s管径DN80合适10．计算管道沿程压力损失h沿根据第3.7.4条计算单位长度泡沫混合液管道压力损失I=0.0000107V²/D 1.31)从泡沫产生器到防火堤外缘DN65管段，罐高10m，罐外壁至防火堤外缘距离按32m计，总长45m 每m管道压力损失I=0.0000107V²/D 1.3h沿1=ALQ²=0.002893*48*8²=8.89(mH2O)2)防火堤外缘距泵房距离25m(管径DN100) 每米管道压力损失I=0.0000107V²/D 1.3h沿2= ALQ²=0.0002674*25*40²=2.674(mH2O)3)防火堤外缘距泵房距离10m(管径DN200) 每米管道压力损失I=0.0000107V²/D 1.3h沿3= ALQ²=9.029*200*40²/1000000=0.7223(mH2O)h沿= h沿1+ h沿2+ h沿3=8.89+2.674+0.7223=12.28(mH2O) 11．局部压力损失h局根据规范第3.7.7条说明取管道沿程压力损失值的20% h局=20%×h 沿=12.28×0.2=2.46(mH2O)12．泵的扬程（规范第3.7.9条）H=h沿+h局+ho+hz=12.28+2.46+51+10=75.74(mH2O)注：ho为泡沫产生器进口压力0.5Mpa=5mH2Ohz为泡沫产生器与供水管网引入管中心线的静压差。

大型灭火救援中18个计算公式及应用示例一消防用水量计算：Q=Aq注：A为火场燃烧面积，q---灭火用水供给强度，一般取0.15 L/(S·m²)、高层建筑取0.2 L/(S·m ²)、地下密闭空间和棉纤维制品取0.3 L/(S·m²)例：某一100平方米居民楼发生火灾。

试计算消防用水量。

解：居民楼火灾灭火用水供给强度取0.15 L/(S·m²)。

则火场消防用水量Q，根据公式Q=Aq=100 m²*0.15 L/(S·m²)=15L/S二水带压力损失计算：hd=SQ2=Aq注：hd---每条20米水带的压力损失，S---每条水带的阻抗，Q---水带内流量，Φ65mm阻抗系数S=0.035，Φ80mm阻抗系数S=0.015例：有一手抬泵从天然水源处吸水，使用10条Φ65mm胶里水带为1支Φ19mm水枪供水，要求水枪的充实水柱不小于15m。

试计算该供水干线水带压力损失。

解：已知，Φ65mm胶里水带的阻抗系数为0.035，Φ19mm水枪充实水柱为15m时，水枪喷嘴处流量为6.5L/s。

则水带压力损失Hd=nSQ2=10×0.035×6.52=14.8（104Pa）三消防车供水计算：（1）已知水枪和水带线路，求消防车的出口压力：Hb=hq+hd+h1-2注：Hb ---消防车水泵出口压力，hq---水枪喷嘴处压力，hd---水带干线压力损失，h1-2---标高差例：有一辆消防车从天然水源处吸水，使用10条Φ65mm胶里水带为1支Φ19mm水枪供水，扑救室外火灾，要求水枪的充实水柱不小于15m，水源至火场地势平坦。

试计算消防车水泵出口压力。

解：水源至火场地势平坦，则H1-2=0。

Φ19mm水枪充实水柱为15m时，水枪喷嘴处压力和流量分别为27×104Pa和6.5L/s时，每条水带的压力损失为1.48×104Pa，则10条水带的压力损失为：Hd=10 ×1.48=14.8（104Pa）或者因Φ65mm胶里水带的阻抗系数为0.035。

xx大厦直燃机房水喷雾灭火系统设计说明1、确定保护对象的设计喷雾强度：燃气直燃机房保护目的为冷却，设计喷雾强度为9L/min。

m2，持续喷雾强度为1小时。

2、计算保护面积S：根据《喷雾规范》第3．1．5条,保护面积应按保护对象外表面积确定.直燃机其外形尺寸为:L=3。

5米、B=1.9米、H=2。

0m。

S=（1。

9+3。

5)＊2＊2＋3。

5＊1.9=28.25m23、计算水雾喷头的流量q：要计算水雾喷头的流量q，首先要确定水雾喷头型号.为了节约投资应选雾化角较大的喷头，其在相同的水压下保护面积较大。

水雾喷头选用ZSTWB-16-120型水雾喷头，该喷射器雾化角120度，流量适中,K=16。

q=K·（10·P)0。

5,Ｐ＝0.35 MPa （《喷雾规范》要求)q=16*（10＊0.35）0．5≈30L/ min(1)计算所需水雾喷头的最小数量Ｎ:Ｎ＝s·W /q=28。

25*9/30≈9个4、喷头布置合理地布置水雾喷头，可以使喷雾均匀地完全覆盖保护对象，确保喷雾强度。

《喷雾规范》第3．2．3条规定“水雾喷头与保护对象之间的距离不得大于水雾喷头的有效射程。

”第3．2．4条规定“水雾喷头的平面布置方式可为矩形或菱形。

当按矩形布置时，水雾喷头之间的距离不应大于1。

4倍水雾喷头的水雾锥底圆半径；当按菱形布置时，水雾喷头之间的距离不应大于1.7倍水雾喷头的水雾锥底圆半径。

"故应根据喷头有效射程、水雾锥度圆半径来布置喷头，也就是说水雾要直接喷射到保护对象并完全覆盖。

本设计按矩形布置喷头,为了达到直接喷射的目的,一台直燃机设置了14个喷头。

喷头布置后,经校核喷头间距、水雾覆盖情况，完全满足规范要求.水雾锥底圆半径R为1。

21m（B：0.7、θ：120°）。

喷头间距应小于1.4Ｒ＝1。

4*1。

21＝1.7m由平面及系统图可知喷头间距全部小于1.70米。

5、水泵流量Q=1.1＊30L/min*14*2=14.4L/S参考文献：1．《水喷雾灭火系统设计规范》2．《建筑给水排水设计手册》3．《建筑设计防火规范》。

一、设计依据：1．业主提供的石油库设计图纸2．《石油库设计规范》GB50074-20023．《建筑设计防火规范》GBJ16-874．《低倍数泡沫灭火系统设计规范》GB50151-92及2000年局部修订条文二、设计内容：保护对象：500M³立式固定拱顶钢制保温储罐2座[D=9M,H=10M）。

灭火方式：采用固定式液上喷射泡沫灭火系统，并移动泡沫枪辅助灭火灭火剂：6%氟蛋白泡沫液，其混合比为6%冷却方式：采用移动式水冷却（一）、泡沫用量1．储罐的保护面积（A1）根据规范第3.1.2条一款规定：A1=3.14D²=3.14x9²/4=63.585m²2.根据规范第3.2.1条一款规定：泡沫混合液供给强度q=6.0L/min.m²连续供给时间t1：不小于30min（注：闪点为60°C的轻柴油为丙类液体）3．计算泡沫混合液流量（Q）Q=q.A1=6×63.585=381.51L/min4．根据规范第3.2.4条规定：泡沫产生器数量及流量（Q产）PC8泡沫产生器2个，Q产为480L/min注：泡沫产生器工作压力按0.5MPa计5.泡沫枪数量及连续供给时间、流量Q枪根据规范第3.1.4条,用于扑救防火堤内流散液体火灾的泡沫枪数量为1支，其泡沫枪的泡沫混合液流量不应小于240L/min，选Q枪=240L/min即PQ4型泡沫枪：1支连续供给时间t2：不小于20min6．泡沫混合液用量M混V（系统管道内泡沫混合液剩余量）：考虑设DN100管道170.0m及DN65管道150.0m。

管道容积为1823L M混=n产×Q产×t1+n枪×Q枪×t2+V（系统管道内泡沫混合液剩余量）=2×480×30+1×240×20+3800=28800+4800+1823=35423L7．泡沫液用量V=K.V混/1000=6%×35423/1000=2125L/1000=2.125M³则泡沫贮罐的容积为2.125m3配制泡沫混合液所需的水量为：35423L×94%=33298L=33.298M3泡沫比例混合器的流量为：8×2+4=20L/S配制泡沫混合液的水流量：20L/S×94%=18.8L/S8．根据规范第3.7.3条储罐区泡沫灭火系统管道内的泡沫混合液流速，不宜大于3m/s主管初选管径DN100流速S=4Qmax/3.14D²=(2×480+1×240)×4/3.14×0.1²×60×1000=2.265M/S规范第3.7.3条泡沫灭火系统管道内的混合液流速不宜大于3M/S故管径DN100选择合适9．泡沫产生器下面混合液立管初选管径DN65S=1×480×4/3.14×0.065²×60×1000=2.412m/s<3m/s管径DN80合适10．计算管道沿程压力损失h沿根据第3.7.4条计算单位长度泡沫混合液管道压力损失I=0.0000107V²/D 1.31)从泡沫产生器到防火堤外缘DN65管段，罐高10m，罐外壁至防火堤外缘距离按32m计，总长45m每m管道压力损失I=0.0000107V²/D 1.3h沿1=ALQ²=0.002893*48*8²=8.89(mH2O)2)防火堤外缘距泵房距离25m(管径DN100)每米管道压力损失I=0.0000107V²/D 1.3h沿2=ALQ²=0.0002674*25*40²=2.674(mH2O)3)防火堤外缘距泵房距离10m(管径DN200)每米管道压力损失I=0.0000107V²/D 1.3h沿3=ALQ²=9.029*200*40²/1000000=0.7223(mH2O)h沿=h沿1+h沿2+h沿3=8.89+2.674+0.7223=12.28(mH2O) 11．局部压力损失h局根据规范第3.7.7条说明取管道沿程压力损失值的20%h局=20%×h 沿=12.28×0.2=2.46(mH2O)12．泵的扬程（规范第3.7.9条）H=h沿+h局+ho+hz=12.28+2.46+51+10=75.74(mH2O)注：ho为泡沫产生器进口压力0.5Mpa=5mH2Ohz为泡沫产生器与供水管网引入管中心线的静压差。

本计算书的计算依据为：《建筑设计防火规范》GB50016-2006、《石油化工企业设计防火规范》GB50160-92、《泡沫灭火系统设计规范》GB50151-2010、甲方提供的图纸、灌区资料等。

基础资料：罐区布置图（甲醇、柴油罐等）D=3.1m H壁=5.6m;消防泵房距灌区管线距离为245m。

详见设计专篇。

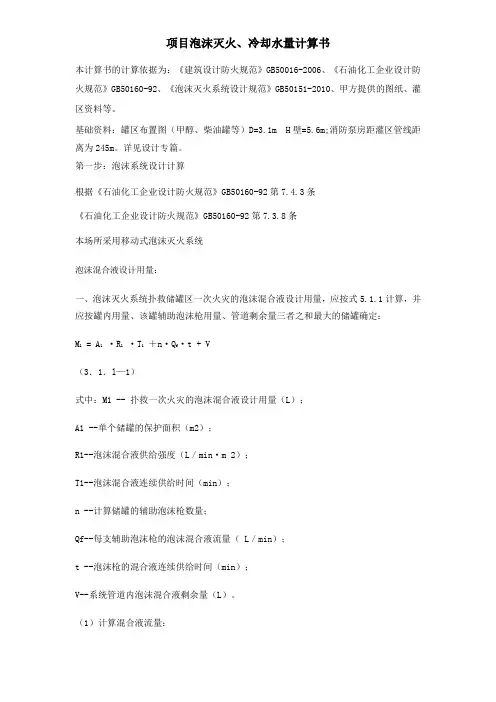

第一步：泡沫系统设计计算根据《石油化工企业设计防火规范》GB50160-92第7.4.3条《石油化工企业设计防火规范》GB50160-92第7.3.8条本场所采用移动式泡沫灭火系统泡沫混合液设计用量：一、泡沫灭火系统扑救储罐区一次火灾的泡沫混合液设计用量，应按式5.1.1计算，并应按罐内用量、该罐辅助泡沫枪用量、管道剩余量三者之和最大的储罐确定：M1 = A1·R1·T1＋n·Q f·t + V（3．1．l—1）式中：M1 -- 扑救一次火灾的泡沫混合液设计用量（L）；A1 --单个储罐的保护面积（m2）；R1--泡沫混合液供给强度（L／min·m 2）；T1--泡沫混合液连续供给时间（min）；n --计算储罐的辅助泡沫枪数量；Qf--每支辅助泡沫枪的泡沫混合液流量（ L／min）；t --泡沫枪的混合液连续供给时间（min）；V--系统管道内泡沫混合液剩余量（L）。

（1）计算混合液流量：F着截=3.1416•D2着/4=3.1416×(3.1)2/4=8（m2）Q混计=q混规•F着截/60 ……………(L/S)(式1)式中：q混规为低倍数泡沫灭火供给强度，查规范（GB50151-2010）5.2.2.3水溶性的甲、乙、丙类液体（甲醇、乙醇、丁酮、丙烯腈、醋酸乙酯供给强度12L／min·m2，连续供给时间25min）得：q混规=12L/min•m2则Q混计=12L/min•m2×8 m2/60min=2(L/S)2) 计算泡沫产生器个数：N计=Q混计/q器……………………(个)（式2）式中：q器为空气泡沫产生器的强度，查消防器材产品样本知:Pc8=8L/SN=2/8=0.3个， N=16.5/16=1.03个。

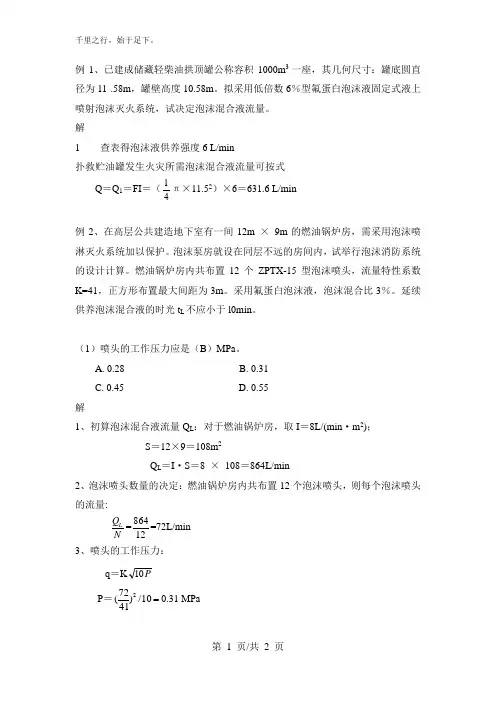

第 1 页/共 2 页例1、已建成储藏轻柴油拱顶罐公称容积1000m 3一座，其几何尺寸：罐底圆直径为11 .58m ，罐壁高度10.58m 。

拟采用低倍数6％型氟蛋白泡沫液固定式液上喷射泡沫灭火系统，试决定泡沫混合液流量。

解1 查表得泡沫液供养强度6 L/min扑救贮油罐发生火灾所需泡沫混合液流量可按式Q ＝Q 1＝FI ＝（41π×11.52）×6＝631.6 L/min 例2、在高层公共建造地下室有一间12m × 9m 的燃油锅炉房，需采用泡沫喷淋灭火系统加以保护。

泡沫泵房就设在同层不远的房间内，试举行泡沫消防系统的设计计算。

燃油锅炉房内共布置12个ZPTX-15型泡沫喷头，流量特性系数K=41，正方形布置最大间距为3m 。

采用氟蛋白泡沫液，泡沫混合比3％。

延续供养泡沫混合液的时光t L 不应小于l0min 。

（1）喷头的工作压力应是（B ）MPa 。

A. 0.28B. 0.31C. 0.45D. 0.55解1、初算泡沫混合液流量Q L ：对于燃油锅炉房，取I ＝8L/(min ·m 2)；S ＝12×9＝108m 2Q L ＝I ·S ＝8 × 108＝864L/min2、泡沫喷头数量的决定：燃油锅炉房内共布置12个泡沫喷头，则每个泡沫喷头的流量:N Q L =12864=72L/min 3、喷头的工作压力：q ＝K P 10P ＝ 10/)4172(20.31 MPa（2）扑救一次火灾的泡沫混合液用量（B ）L 。

A. 8233B.8660C. 10437D. 11538解1、设计混合液流量Q L 设：Q L 设＝N ·q L 设＝12×（4131.010 ）=866 L/min2、泡沫混合液量W L 计算：W L ＝Q L 设t L ＝866×10＝8660（L ）W L ——泡沫混合液量(L)；t L ——延续供养泡沫混合液的时光(min)，对蛋白泡沫液和氟蛋白泡沫液，t L 不应小于l0min 。

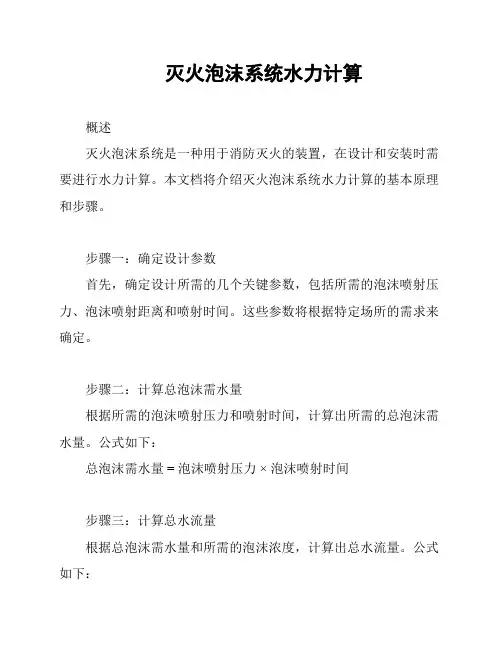

灭火泡沫系统水力计算
概述
灭火泡沫系统是一种用于消防灭火的装置，在设计和安装时需要进行水力计算。

本文档将介绍灭火泡沫系统水力计算的基本原理和步骤。

步骤一：确定设计参数
首先，确定设计所需的几个关键参数，包括所需的泡沫喷射压力、泡沫喷射距离和喷射时间。

这些参数将根据特定场所的需求来确定。

步骤二：计算总泡沫需水量
根据所需的泡沫喷射压力和喷射时间，计算出所需的总泡沫需水量。

公式如下：
总泡沫需水量 = 泡沫喷射压力 ×泡沫喷射时间
步骤三：计算总水流量
根据总泡沫需水量和所需的泡沫浓度，计算出总水流量。

公式如下：
总水流量 = 总泡沫需水量 ÷泡沫浓度
步骤四：确定水源和水泵
根据所需的总水流量，确定适当的水源和水泵。

确保水源能够满足所需的水流量，并选择合适的水泵按需供水。

步骤五：计算管道尺寸和水流速度
根据所需的总水流量和实际布置情况，计算出管道的尺寸和水流速度。

可以使用流量计算公式和图表来计算水流量和速度。

步骤六：进行管道阻力计算
根据管道的尺寸和水流速度，进行管道阻力计算。

使用特定公式和图表，计算出管道的阻力损失。

步骤七：确定喷头数量和布置方式
根据总水流量和实际需求，确定合适的喷头数量和布置方式。

确保喷头的数量和位置能够覆盖整个灭火区域。

结论
通过以上步骤，我们可以进行灭火泡沫系统水力计算，确保系统能够按照设计要求进行正常运行。

在实际应用中，还需要进行实地测试和调整，以确保系统的可靠性和效果。

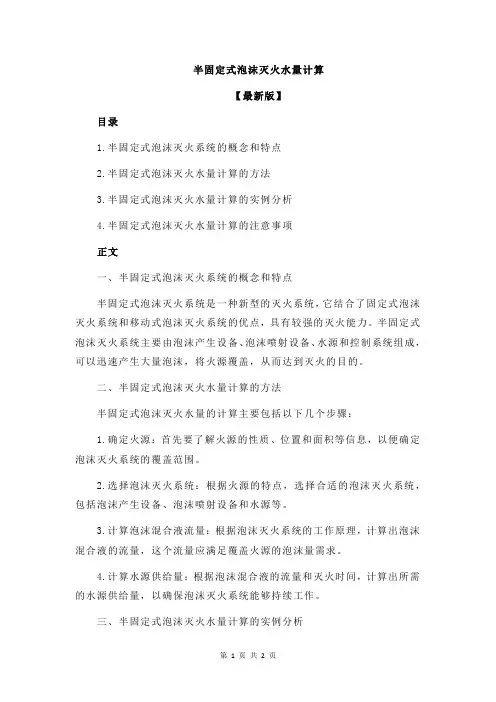

半固定式泡沫灭火水量计算【最新版】目录1.半固定式泡沫灭火系统的概念和特点2.半固定式泡沫灭火水量计算的方法3.半固定式泡沫灭火水量计算的实例分析4.半固定式泡沫灭火水量计算的注意事项正文一、半固定式泡沫灭火系统的概念和特点半固定式泡沫灭火系统是一种新型的灭火系统，它结合了固定式泡沫灭火系统和移动式泡沫灭火系统的优点，具有较强的灭火能力。
