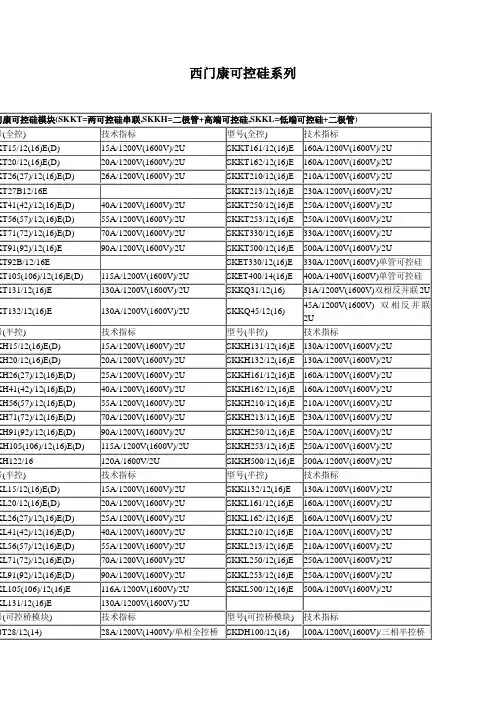

系列可控硅查询表

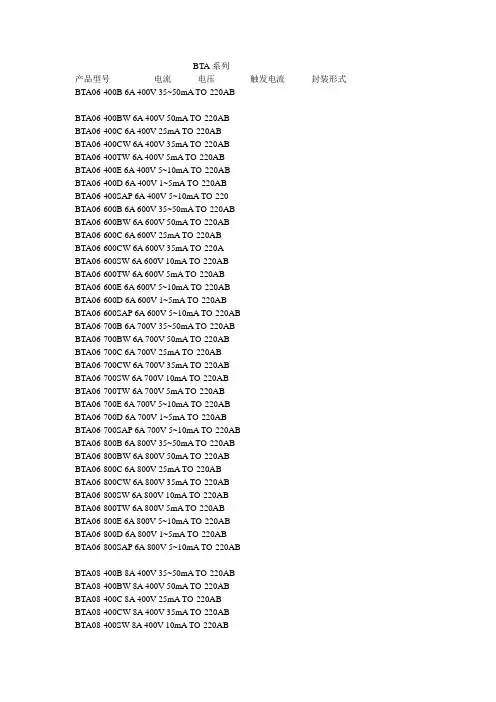

BTA系列产品型号电流电压触发电流封装形式BTA06-400B 6A 400V 35~50mA TO-220ABBTA06-400BW 6A 400V 50mA TO-220ABBTA06-400C 6A 400V 25mA TO-220ABBTA06-400CW 6A 400V 35mA TO-220ABBTA06-400TW 6A 400V 5mA TO-220ABBTA06-400E 6A 400V 5~10mA TO-220ABBTA06-400D 6A 400V 1~5mA TO-220ABBTA06-400SAP 6A 400V 5~10mA TO-220BTA06-600B 6A 600V 35~50mA TO-220ABBTA06-600BW 6A 600V 50mA TO-220ABBTA06-600C 6A 600V 25mA TO-220ABBTA06-600CW 6A 600V 35mA TO-220ABTA06-600SW 6A 600V 10mA TO-220ABBTA06-600TW 6A 600V 5mA TO-220ABBTA06-600E 6A 600V 5~10mA TO-220ABBTA06-600D 6A 600V 1~5mA TO-220ABBTA06-600SAP 6A 600V 5~10mA TO-220ABBTA06-700B 6A 700V 35~50mA TO-220ABBTA06-700BW 6A 700V 50mA TO-220ABBTA06-700C 6A 700V 25mA TO-220ABBTA06-700CW 6A 700V 35mA TO-220ABBTA06-700SW 6A 700V 10mA TO-220ABBTA06-700TW 6A 700V 5mA TO-220ABBTA06-700E 6A 700V 5~10mA TO-220ABBTA06-700D 6A 700V 1~5mA TO-220ABBTA06-700SAP 6A 700V 5~10mA TO-220ABBTA06-800B 6A 800V 35~50mA TO-220ABBTA06-800BW 6A 800V 50mA TO-220ABBTA06-800C 6A 800V 25mA TO-220ABBTA06-800CW 6A 800V 35mA TO-220ABBTA06-800SW 6A 800V 10mA TO-220ABBTA06-800TW 6A 800V 5mA TO-220ABBTA06-800E 6A 800V 5~10mA TO-220ABBTA06-800D 6A 800V 1~5mA TO-220ABBTA06-800SAP 6A 800V 5~10mA TO-220ABBTA08-400B 8A 400V 35~50mA TO-220ABBTA08-400BW 8A 400V 50mA TO-220ABBTA08-400C 8A 400V 25mA TO-220ABBTA08-400CW 8A 400V 35mA TO-220ABBTA08-400SW 8A 400V 10mA TO-220ABBTA08-400TW 8A 400V 5mA TO-220ABBTA08-400E 8A 400V 5~10mA TO-220AB BTA08-400D 8A 400V 1~5mA TO-220ABBTA08-400SAP 8A 400V 5~10mA TO-220AB BTA08-600B 8A 600V 35~50mA TO-220AB BTA08-600BW 8A 600V 50mA TO-220AB BTA08-600C 8A 600V 25mA TO-220ABBTA08-600CW 8A 600V 35mA TO-220AB BTA08-600SW 8A 600V 10mA TO-220AB BTA08-600TW 8A 600V 5mA TO-220ABBTA08-600E 8A 600V 5~10mA TO-220AB BTA08-600D 8A 600V 1~5mA TO-220ABBTA08-600SAP 8A 600V 5~10mA TO-220AB BTA08-700B 8A 700V 35~50mA TO-220AB BTA08-700BW 8A 700V 50mA TO-220AB BTA08-700C 8A 700V 25mA TO-220ABBTA08-700CW 8A 700V 35mA TO-220AB BTA08-700SW 8A 700V 10mA TO-220AB BTA08-700TW 8A 700V 5mA TO-220ABBTA08-700E 8A 700V 5~10mA TO-220AB BTA08-700D 8A 700V 1~5mA TO-220ABBTA08-700SAP 8A 700V 5~10mA TO-220AB BTA08-800B 8A 800V 35~50mA TO-220AB BTA08-800BW 8A 800V 50mA TO-220AB BTA08-800C 8A 800V 25mA TO-220ABBTA08-800CW 8A 800V 35mA TO-220AB BTA08-800SW 8A 800V 10mA TO-220AB BTA08-800TW 8A 800V 5mA TO-220ABBTA08-800E 8A 800V 5~10mA TO-220AB BTA08-800D 8A 800V 1~5mA TO-220ABBTA08-800SAP 8A 800V 5~10mA TO-220A BTA08-1000B 8A 1000V 35~50mA TO-220AB BTA08-1000BW 8A 1000V 50mA TO-220AB BTA08-1000C 8A 1000V 25mA TO-220AB BTA08-1000CW 8A 1000V 35mA TO-220AB BTA08-1000SW 8A 1000V 10mA TO-220AB BTA08-1000TW 8A 1000V 5mA TO-220AB BTA08-1000E 8A 1000V 5~10mA TO-220AB BTA08-1000D 8A 1000V 1~5mA TO-220AB BTA08-1000SAP 8A 1000V 5~10mA TO-220ABBTA10-400B 10A 400V 35~50mA TO-220AB BTA12-400B 12A 400V 35~50mA TO-220AB BTA16-400B 16A 400V 35~50mA TO-220ABBTA24-600B 25A 600V 35~50mA TO-220ABBTA25-600B 25A 600V 35~50mA TO-220AB BTA25-600BW 25A 600V 50mA TO-220AB BTA26-600B 25A 600V 35~50mA TO-220AB BTA40-600B 40A 600V 35~50mA BTW67 BTA40-600BW 40A 600V 50mA BTW67BTA41-600B 40A 600V 35~50mA BTW67 BTA41-600BW 40A 600V 50mA BTW67BTA140-600 25A 600V 35mA TO-220ABBTA140-800 25A 800V 35mA TO-220ABBTA140B-500 25A 500V 35mA SOT-404BTA140B-600 25A 600V 35mA SOT-404BTA140B-800 25A 800V 35mA SOT-404BTA151-650R 12A 650V 4mA SOT82BTA204-600D 4A 600V 5mA TO-220ABBTA204-600E 4A 600V 10mA TO-220ABBTA204-600F 4A 600V 25mA TO-220ABBTA204-800E 4A 800V 10mA TO-220ABBTA204-600B 4A 600V 50mA TO-220AB BTA204-600C 4A 600V 35mA TO-220AB BTA204S-600B 4A 600V 50mA TO-252/D-PAK BTA204S-600C 4A 600V 35mA TO-252/D-PAK BTA204S-600D 4A 600V 5mA TO-252/D-PAK BTA204S-600E 4A 600V 10mA TO-252/D-PAK BTA204S-600F 4A 600V 25mA TO-252/D-PAK BTA204W-600D 1A 600V 5mA SOT223BTA204W-600E 1A 600V 10mA SOT223BTA204W-600F 1A 600V 25mA SOT223BTA204W-600B 1A 600V 50mA SOT223BTA204W-600C 1A 600V 35mA SOT223BTA204X-600D 4A 600V 5mA TO-220FP BTA204X-600E 4A 600V 10mA TO-220FP BTA204X-600F 4A 600V 25mA TO-220FP BTA208X-600D 8A 600V 5mA TO-220FP BTA208X-600E 8A 600V 10mA TO-220FP BTA208X-600F 8A 600V 25mA TO-220FP BTA208X-800E 8A 800V 10mA TO-220FP BTA208-600D 8A 600V 5mA TO-220ABBTA208-600E 8A 600V 10mA TO-220ABBTA208-600B 8A 600V 50mA TO-220ABBTA208-800B 8A 800V 50mA TO-220ABBTA208S-600B 8A 600V 50mA TO-252/D-PAK BTA208S-800B 8A 800V 50mA TO-252/D-PAK BTA208S-600D 8A 600V 5mA TO-252/D-PAK BTA208S-600E 8A 600V 10mA TO-252/D-PAK BTA208S-600F 8A 600V 25mA TO-252/D-PAK BTA208B-500B 8A 500V 50mA SOT-404BTA208B-600B 8A 600V 50mA SOT-404BTA208B-800B 8A 800V 50mA SOT-404BTA212X-600B 12A 600V 50mA TO-220FPBTA212X-800B 12A 800V 50mA TO-220FPBTA212X-600D 12A 600V 5mA TO-220FPBTA212X-600E 12A 600V 10mA TO-220FPBTA212X-600F 12A 600V 25mA TO-220FPBTA212X-800E 12A 800V 10mA TO-220FPBTA212X-600B 12A 600V 50mA TO-220FPBTA212X-800B 12A 800V 50mA TO-220FPBTA216X-600B 16A 600V 50mA TO-220FPBTA216X-800B 16A 800V 50mA TO-220FPBTA216X-600D 16A 600V 5mA TO-220FPBTA216X-600E 16A 600V 10mA TO-220FPBTA216X-600F 16A 600V 25mA TO-220FPBTA216-600B 16A 600V 50mA TO-220ABBTA216-800B 16A 800V 50mA TO-220ABBTA216-600D 16A 600V 5mA TO-220ABBTA216-600E 16A 600V 10mA TO-220ABBTA216-600F 16A 600V 25mA TO-220ABBTA225-600B 25A 600V 50mA TO-220ABBTA225-800B 25A 800V 50mA TO-220ABBTA225B-600B 25A 600V 50mA TO-263/D2-PAK BTA225B-800B 25A 800V 50mA TO-263/D2-PAKBTA04-400B 4A 400V 35~50mA TO-220BTA04-400BW 4A 400V 50mA TO-220BTA04-400C 4A 400V 25mA TO-220BTA04-400CW 4A 400V 35mA TO-220BTA04-400SW 4A 400V 10mA TO-220BTA04-400TW 4A 400V 5mA TO-220BTA04-400E 4A 400V 5~10mA TO-220BTA04-400D 4A 400V 1~5mA TO-220BTA04-400SAP 4A 400V 5~10mA TO-220BTA04-600B 4A 600V 35~50mA TO-220BTA04-600C 4A 600V 25mA TO-220AB BTA04-600CW 4A 600V 35mA TO-220AB BTA04-600SW 4A 600V 10mA TO-220AB BTA04-600TW 4A 600V 5mA TO-220AB BTA04-600E 4A 600V 5~10mA TO-220AB BTA04-600D 4A 600V 1~5mA TO-220AB BTA04-600SAP 4A 600V 5~10mA TO-220AB BTA04-700B 4A 700V 35~50mA TO-220AB BTA04-700BW 4A 700V 50mA TO-220AB BTA04-700C 4A 700V 25mA TO-220AB BTA04-700CW 4A 700V 35mA TO-220AB BTA04-700SW 4A 700V 10mA TO-220AB BTA04-700TW 4A 700V 5mA TO-220AB BTA04-700E 4A 700V 5~10mA TO-220AB BTA04-700D 4A 700V 1~5mA TO-220AB BTA04-700SAP 4A 700V 5~10mA TO-220AB BTA04-800B 4A 800V 35~50mA TO-220AB BTA04-800BW 4A 800V 50mA TO-220AB BTA04-800C 4A 800V 25mA TO-220AB BTA04-800CW 4A 800V 35mA TO-220AB BTA04-800SW 4A 800V 10mA TO-220AB BTA04-800TW 4A 800V 5mA TO-220AB BTA04-800E 4A 800V 5~10mA TO-220AB BTA04-800D 4A 800V 1~5mA TO-220AB BTA04-800SAP 4A 800V 5~10mA TO-220AB。

可控硅型号与参数表描述一．可控硅简介可控硅是一种大功率电器元件，也称晶闸管。

它具有体积小、效率高、寿命长等优点。

在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。

它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅图结构、外形和图形符可控硅的三个电极分别叫阳极（A）、阴极（K）和控制极（G）。

当器件的阳极接负电位（相对阴极而言）时，从符号图上可以看出PN 结处于反向，具有类似二极管的反向特性。

当器件的阳极上加正电位时（若控制极不接任何电压），在一定的电压范围内，器件仍处于阻抗很高的关闭状态。

但当正电压大于某个电压（称为转折电压）时，器件迅速转变到低阻通导状态。

加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。

此时如果在控制极上加有适当大小的正电压（对阴极），则可控硅可迅速被激发而变为导通状态。

可控硅一旦导通，控制极便失去其控制作用。

就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。

图3-30是可控硅的伏安特性曲线。

图中曲线I为正向阻断特性。

无控制极信号时，可控硅正向导通电压为正向转折电压（UB0）；当有控制极信号时，正向转折电压会下降（即可以在较低正向电压下导通），转折电压随控制极电流的增大而减小。

当控制极电流大到一定程度时，就不再出现正向阻断状态了。

曲线Ⅱ为导通工作特性。

可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。

若阳极电压减小（或负载电阻增加），致使阳极电流小于维持电流IH时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。

曲线Ⅲ为反向阻断特性。

当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通（只有很小的漏电流）。

只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。

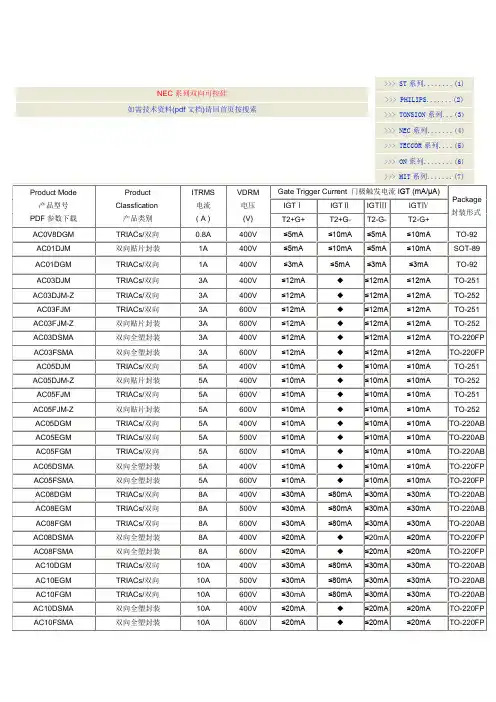

双向可控硅选型表双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

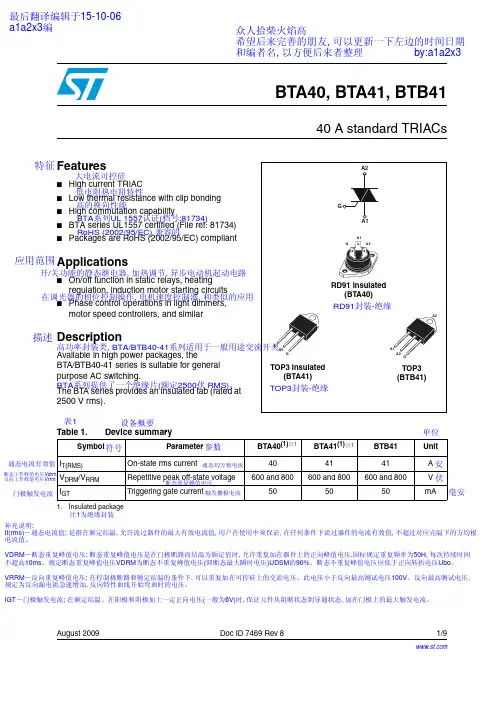

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。

双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。

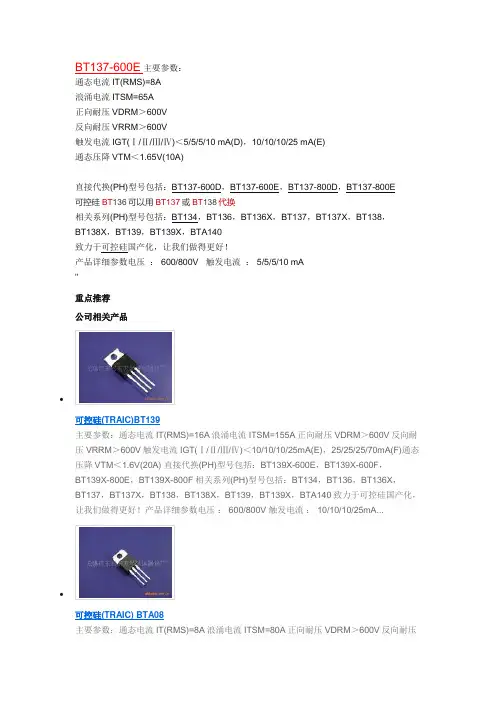

∙型号VRRM（V）VDRM（V）IT（A）IGT（mA/uA) VGT(V) 封装形式MAC97A6 ≥400 ≥400 0.8 3--5 1 TO-92 SOT-8?MAC97A8 ≥600 ≥600 0.8 3--5 1 TO-92 SOT-8?BT131 ≥600 ≥600 1 3--5 0.8 TO-92BT134 ≥600 ≥600 2 3--6 1.8 TO-126BT136 ≥600 ≥600 4 3--6 1.8 TO-220BT137 ≥600 ≥600 8 10--15 1.8 TO-220BT138 ≥600 ≥600 12 12--15 1.8 TO-220BT139 ≥600 ≥600 16 12--15 1.8 TO-220BT151≥600 ≥600 8 1--12 0.8 TO-220如图:主要应用：通用电机控制，取暖和厨房用具，工业和家庭照明等产品。

可控硅/晶闸管特点:晶闸管是一种可控制的整流管，由门极向阴极送出微小信号电流即可触发单向电流自阳极流向阴极。

正面K-G-A. 管脚排列：K-G-A特点: 玻璃钝化芯片、高灵敏的控制极触发电流，低通态压降用途: 应用于各种万能开关器、小型马达控制器、彩灯控制器、漏电保护器、灯具继电器激励器、逻辑集成电路驱动、大功率可控硅门极驱动、摩托车点火器等线路∙BT169D ≥400 ≥400 0.8 5-120 0.8 TO-92BT169G ≥600 ≥600 0.8 5-120 0.8 TO-92BTB04 ≥600 ≥600 4 10 1.8 TO-220BTA04 ≥600 ≥600 4 10 1.8 TO-220BTA06 ≥600 ≥600 6 5--50 1.8 TO-220BTB06 ≥600 ≥600 6 5--50 1.8 TO-220BTA08 ≥600 ≥600 8 5--50 1.8 TO-220BTB08 ≥600 ≥600 8 5--50 1.8 TO-220BTA10 ≥600 ≥600 10 25--50 1.8 TO-220BTB10 ≥600 ≥600 10 25--50 1.8 TO-220BTA12 ≥600 ≥600 12 10--50 1.8 TO-220∙品名= 12A四象限双向可控硅(TRIACs)☆型号= BTA12-1000B◇电流= 12.0（A）◇电压= 1000（V）◇结温= 125（℃）◇封装形式= TO-220AB◇管脚排列= T1-T2-G 【主要用途】变频电路，调光、调温、调速电路，电扇、洗衣机、饮水机、微波炉、空调等家用电器的控制电路。

双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的 BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。
