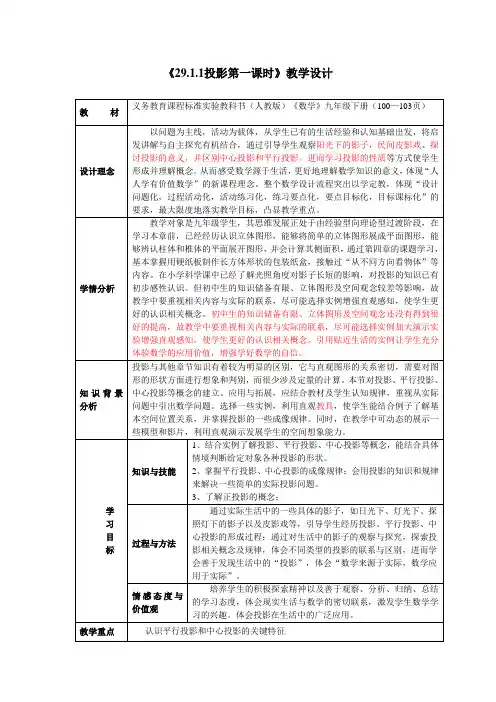

《29.1.1投影第一课时》教学设计教学难点在投影面上画出平面图形的平行投影或中心投影教学方法以自学辅导法为主,附之于“引导—发现”法学法指导发现法、合作学习教学资源借助PPT软件展示引例及变式训练题组,增大课堂容量,吸引学生眼球,最大限度地激发学生的学习兴趣,优化课堂结构,提高课堂教学效率。
教学准备:PPT 课件;学具准备:手电筒、铁丝、正方形硬纸板若干。
教学评价1、评价量规:随堂提问、练习反馈、作业反馈2、评价策略:坚持“及时评价与激励评价相结合,定量化评价与定性化评价相统一”的原则,最大限度地做到面向全体学生,充分关注学生的个性差异,将学生自评、生生互评和教师概括引领、激励测进式点评有机结合,既有即兴评价,又有概要性评价;既有学生的自评,又有师生、生生之间的互评,力求在评价中帮助学生认识自我、建立自信,使其逐步养成独立思考、自主探索、合作交流的学习习惯教学流程活动流程活动内容及目的活动一创设情境,导入新课以中国传统丰富的图片背景创设问题情境,在揭示章课题的同时帮助学生认识数学与生活的密切关系,激发其求知欲。
活动二问题诱导,探究新知按照自学辅导法的主体流程,即:提出要求——组织自学——讨论交流——鉴疑讲解,结合具体实例帮助学生建构并认识各种投影的相关概念。
活动三变式训练,巩固新知通过几个训练题组,巩固概念活动四全课小结,内化新知将知识归类细化,纳入已有的知识体系。
活动五推荐作业,延展新知分类推荐、分层要求,将探究兴趣由课内延伸到课外;及时捕捉学生学习状况,适时进行有效诊断评价、反馈补救、长善救失教学程序问题与情境师生互动媒体使用与教学评价活动一创设情境、导入新课1、皮影戏视频欣赏:《薛顶山射雁》片段欣赏2、图片欣赏:【教师活动】1、课件展示实物及图片2、你看过皮影戏吗? 皮影戏又名“灯影子”,最早诞生在两千年前的西汉,发祥于中国陕西,成熟于唐宋时代的秦晋豫,极盛于清代的河北。
皮影是采用皮革为材料【媒体使用】(1)播放图片和影片。
第二十九章投影与视图29.1 投影第1课时【教学目标】知识技能目标:了解投影、投影面、平行投影和中心投影的概念了解平行投影和中心投影的区别、学会关注生活中有关投影的数学问题,提高数学的应用意识.过程性目标:经历探索投影、投影面、平行投影和中心投影的过程,自主探究平行投影和中心投影的区别.情感态度目标:使学生学会关注生活中有关投影的数学问题,提高数学的应用意识.【重点难点】重点:理解平行投影和中心投影的特征难点:在投影面上画出平面图形的平行投影或中心投影【教学过程】一、创设情境日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷上时,晷针的影子就会投向晷面,随着时间的推移,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.(教师出示图片,引入新课.学生观察思考,初步感知.)设计意图:通过介绍日晷引入新课,让学生初步感知投影,为本节课学习做好铺垫.二、探索归纳1.影子随处可见,请问你能举出生活中关于物体在光线的照射下形成影子的实例吗?投影定义:一般地,用光线照射物体,在某个平面(地面或墙壁)上得到的影子,叫做物体的投影,照射光线叫做投影线,投影所在的平面叫做投影面.2.观察下列图片,你认为太阳光线有什么特征?太阳离我们非常遥远,太阳光线可以看成平行光线,像这样的由平行光线形成的投影是平行投影.3.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如,物体在灯泡发出的光照射下形成的影子就是中心投影.(教师引导学生大胆举出身边的例子.小组内合作交流,师生共同归纳得出投影及相关的概念.教师投影,引导学生观察、分析,归纳平行投影的概念.教师结合实例引导学生识记中心投影.学生观察,理解记忆中心投影.)设计意图:让学生亲自观察、分析、探究出结论.激发学生学习数学的兴趣,培养学生的观察能力、实践能力.三、新知应用例1 如图所示,图(1),图(2)表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线,它们是平行投影还是中心投影?并说明理由.解:分别连接标杆的顶端与投影上的对应点(如图).很明显,图(1)的投影线互相平行,是平行投影.图(2)的投影线能相交于一点,是中心投影.例2 如图是一棵小树在路灯下的影子.请画出形成树影的光线,确定光源的位置.解:如图,连接CB,并延长相交路灯杆于点O,则OC就是形成树影的光线,点O就是光源所在的位置.(教师出示问题,引导学生分析解决,师生共同点评.学生尝试分析,小组内交流后,解决例题.教师投影例2,学生作图解决.)设计意图:通过设置例题,达到巩固平行投影、中心投影的目的,同时也提高了学生的应用意识和能力.四、检测反馈1.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( B )A.①②③④B.④①③②C.④②③①D.④③②①2.皮影戏中的皮影是由中心投影得到的.3.当你走向路灯时,你的影子在你的后边,并且影子越来越短.4.星期六王明和他的哥哥到公园散步,哥哥的身高是170cm,在阳光下的影长为68cm,王明的身高是160cm,则此时王明的影长为64cm.5.当一个圆平行于投影面时,它的正投影的形状是圆;当一个圆倾斜于投影面时,它的正投影的形状是椭圆;当一个圆垂直于投影面时,它的正投影的形状是线段,其长度等于圆的直径长.五、课堂小结平行投影与中心投影的区别与联系区别联系光线物体与投影面平行时的投影平行投影平行的投射线全等都是物体在光线的照射下,在某个平面内形成的影子.(即都是投影)中心投影从一点出发的投射线放大(位似变换)六、板书设计课题:29.1 投影第1课时投影中心投影平行投影联系与区别例题。

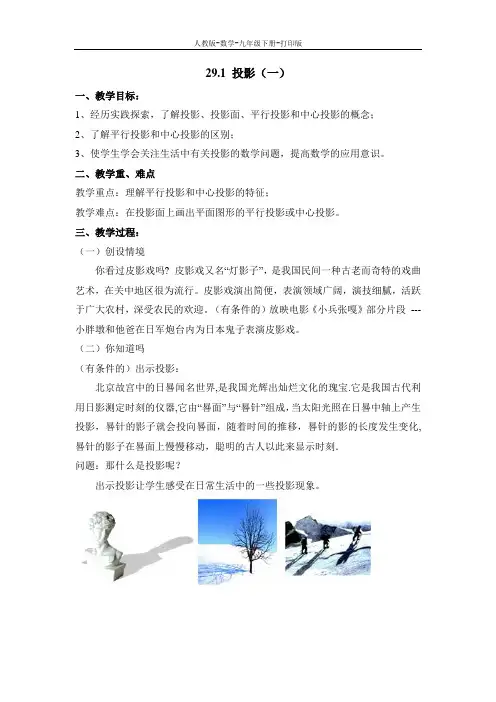

29.1 投影(一)一、教学目标:1、经历实践探索,了解投影、投影面、平行投影和中心投影的概念;2、了解平行投影和中心投影的区别;3、使学生学会关注生活中有关投影的数学问题,提高数学的应用意识。
二、教学重、难点教学重点:理解平行投影和中心投影的特征;教学难点:在投影面上画出平面图形的平行投影或中心投影。
三、教学过程:(一)创设情境你看过皮影戏吗? 皮影戏又名“灯影子”,是我国民间一种古老而奇特的戏曲艺术,在关中地区很为流行。
皮影戏演出简便,表演领域广阔,演技细腻,活跃于广大农村,深受农民的欢迎。
(有条件的)放映电影《小兵张嘎》部分片段---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏。
(二)你知道吗(有条件的)出示投影:北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷中轴上产生投影,晷针的影子就会投向晷面,随着时间的推移,晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.问题:那什么是投影呢?出示投影让学生感受在日常生活中的一些投影现象。
一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线,投影所在的平面叫做投影面.有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.(三)问题探究(在课前布置,以数学学习小组为单位)探究平行投影和中心投影和性质和区别1、以数学习小组为单位,观察在太阳光线下,木杆和三角形纸板在地面的投影。
2、不断改变木杆和三角形纸板的位置,什么时候木杆的影子成为一点,三角形纸板的影子是一条线段?当木杆的影子与木杆长度相等时,你发现木杆在什么位置?三角形纸板在什么位置时,它的影子恰好与三角形纸板成为全等图形?还有其他情况吗?3、由于中心投影与平行投影的投射线具有不同的性质,因此,在这两种投影下,物体的影子也就有明显的差别。
29.1 投影第1课时平行投影与中心投影1.理解平行投影和中心投影的特征;(重点)2.在投影面上画出平面图形的平行投影或中心投影.(难点)一、情境导入北京故宫中的日晷闻名世界,是我国光辉灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷中轴上产生投影,晷针的影子就会投向晷面,随着时间的推移,晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻.本节课学习有关投影的知识.二、合作探究探究点一:平行投影【类型一】判断影子的形状下列图形中,表示两棵小树在同一时刻阳光下的影子的图形可能是()解析:选项A.影子平行,且较高的树的影子长度大于较低的树的影子,正确;选项B.影子的方向不相同,错误;选项C.影子的方向不相同,错误;选项D.不同树高与影子是成正比的,较高的树的影子长度小于较低的树的影子,错误.故选A.方法总结:平行投影特点:在同一时刻,不同物体的影子同向,且不同物体的物高和影长成比例.变式训练:见《学练优》本课时练习“课堂达标训练”第2题【类型二】平行投影作图在某一时刻,操场上有三根测杆,如图所示,其中测杆AB的影子为BC,你能画出测杆MN的影子NP吗?若测杆XY的影子的顶端恰好落在点B处,且XY=MN,你能找出XY 所在的位置吗?请将上述问题画在下面的示意图中,并简述画法.解析:过物体顶点作光线的平行线得到物体的平行投影,再根据平行投影中物体与投影面平行时的投影是全等的可找到XY 的位置.解:连接AC ,过点M 作MP ∥AC 交NC 于点P ,则NP 为MN 的影子.过点B 作BX ∥AC ,且BX =MP ,过X 作XY ⊥NC 交NC 于点Y ,则XY 即为所求.方法总结:先根据物体投影确定光线,然后利用两个物体的顶端和各自影子的对应点的连线是一组平行线,过物体顶端作平行线与地面相交,从而确定影子.变式训练:见《学练优》本课时练习“课堂达标训练”第4题【类型三】 平行投影的相关计算李航想利用太阳光测量楼高.他带着皮尺来到一栋楼下,发现对面墙上有这栋楼的影子,针对这种情况,他设计了一种测量方案,具体测量方法如下:如示意图,李航边移动边观察,发现站到点E 处时,可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠,且高度恰好相同.此时,测得李航落在墙上的影子高度CD =1.2m ,CE =0.6m ,CA =30m(点A 、E 、C 在同一直线上).已知李航的身高EF 是1.6m ,请你帮李航求出楼高AB .解析:过点D 作DN ⊥AB ,可得四边形CDME 、ACDN 是矩形,即可证明△DFM ∽△DBN ,从而得出BN ,进而求得AB 的长.解:过点D 作DN ⊥AB ,垂足为N ,交EF 于M 点,∴四边形CDME 、ACDN 是矩形,∴AN =ME =CD =1.2m ,DN =AC =30m ,DM =CE =0.6m ,∴MF =EF -ME =1.6-1.2=0.4m.∵EF ∥AB ,∴△DFM ∽△DBN ,DM DN =MF BN ,即0.630=0.4BN,∴BN =20m ,∴AB =BN +AN=20+1.2=21.2m.答:楼高为21.2m.方法总结:在同一时刻的物体高度与影长的关系:物体高度物体影长=另一物体的高度另一物体的影长. 变式训练:见《学练优》本课时练习“课后巩固提升”第6题探究点二:中心投影【类型一】 判断是否是中心投影下面属于中心投影的是( )A .太阳光下的树影B .皮影戏C .月光下房屋的影子D .海上日出解析:中心投影的光源为灯光,平行投影的光源为阳光与月光.在各选项中只有B 选项得到的投影为中心投影.故选B.方法总结:判断投影是中心投影的方法是看光线是否相交于一点,如果光线是相交于一点,那么所得到的投影就是中心投影.变式训练:见《学练优》本课时练习“课堂达标训练”第6题【类型二】 判断影长的情况晚上小亮在路灯下散步,在小亮从远处走到灯下,再远离路灯这一过程中,他在地上的影子( )A .逐渐变短B .先变短后变长C .先变长后变短D .逐渐变长解析:晚上小亮在路灯下散步,当小亮从远处走到灯下的时候,他在地上的影子由长变短,当他再远离路灯的时候,他在地上的影子由短变长.故选B.方法总结:中心投影的光线特点是从一点出发的投射线.物体与投影面平行时的投影是放大(即位似变换)的关系.变式训练:见《学练优》本课时练习“课堂达标训练”第5题【类型三】 中心投影作图如图是小明与爸爸(线段AB )、爷爷(线段CD )在同一路灯下的情景,粗线分别表示三人的影子.请根据要求,进行作图(不写画法,但要保留作图痕迹).(1)画出图中灯泡所在的位置;(2)在图中画出小明的身高.解析:(1)利用中心投影的图形的性质连接对应点得出灯泡位置即可;(2)根据灯泡位置即可得出小明的身高.解:(1)如图所示:O 即为灯泡的位置;(2)如图所示:EF 即为小明的身高.方法总结:连接物体和它影子的顶端所形成的直线必定经过点光源.变式训练:见《学练优》本课时练习“课堂达标训练”第8题【类型四】 中心投影的相关计算如图,王华晚上由路灯A 下的B 处走到C 处时,测得影子CD 的长为1m ,继续往前走3米到达E 处时,测得影子EF 的长为2m ,已知王华的身高是1.5m ,求路灯A 的高度AB .解析:根据在同一时刻物高和影长成正比,即在同一时刻的两个物体,影子,经过物体顶部的光线三者构成的两个直角三角形相似解答.解:当王华在CG 处时,Rt △DCG ∽Rt △DBA ,即CD BD =CG AB;当王华在EH 处时,Rt △FEH ∽Rt △FBA ,即EF BF =EH AB =CG AB ,∴CD BD =EF BF.∵CG =EH =1.5m ,CD =1m ,CE =3m ,EF =2m ,设AB =x ,BC =y ,∴1y +1=2y +5,解得y =3,经检验y =3是原方程的根.∵CD BD =CG AB ,即1.5x =14,解得x =6m.即路灯A 的高度AB =6m. 方法总结:解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边,利用其作为相等关系求出所需要的线段,再求公共边的长度.变式训练:见《学练优》本课时练习“课后巩固提升”第7题三、板书设计1.平行投影的定义及应用;2.中心投影的定义及应用.本节以自主探索、合作交流为设计主线,从皮影戏、手影、日晷等学生熟悉的生活实际出发,引入物体投影的相关概念,通过观察图片等活动,使学生认识中心投影和平行投影的区别与联系,加强主动学习数学的兴趣,体现数学的应用价值.。
