成像测井系统简介

微电阻率扫描成像测井仪（MCI）Micro Scan Imaging一、仪器测量原理推靠器极板发射的交变电流通过井内泥浆柱和地层回到仪器顶部的回路电极；推靠器、极板金属体起到聚焦的作用，使极板中部流出的电流垂直于极板外表面进入地层；通过测量电扣上的电流强度，可以反映出电扣正对着的地层由于结构或电化学上的非均质所引起的电阻率变化；电扣电流信息经过适当处理，可刻度出彩色或灰度等级图像，从而反映出地层微电阻率的变化。

通常把电流电平转换成灰度显示，不同级别的灰度表示不同的电流电平，这样就可用灰度图来显示井壁的电阻率的变化二、仪器组成仪器组成自下而上依次为推靠系统部分、预处理短接、采集短接、绝缘短接和护冒。

推靠系统部分：最下面是推靠臂即6个极板，在推靠短接最上方有一个键槽正对下方的那个极板为一号极板（P1AZ为一号极板方位），安逆时针方向依次为2号3、4、5、6号极板。

每个极板上分布24个电扣分2横排，测井时每个极板上最多允许有2个纽扣是坏的。

推靠器内部有六个电位器测量井径值最终可以得到3组井径值。

预处理短接：预处理短节首先将极板送来的电扣信号进行低通滤波，把交变的模拟信号转化成较为稳定的直流信号，然后经过模拟开关和信号缓冲器送到采集系统。

预处理短节内测斜探头包括3个加速度计和3个磁通门完成AX、A Y、AZ、FX、FY、FZ信号的采集工作。

确定每个极板在井内测井时所对应的方位。

采集短接：在采集系统内进行A/D转换并对数据进行打包处理，最后由遥传短节将其送到地面系统进行进一步处理。

三、主要技术参数分辨率 5 mm覆盖率60% (8″井眼)测井速度225 m/h仪器长度8300 mm最大直径127 mm耐温155℃耐压100 MPa适应泥浆水基传输速率100 kbps泥浆电阻率范围0.1Ω·m～50Ω·m100k的遥传与300K的区别在于300K的把GR取出来，单独用一支GR仪器，然后将测斜部分做在里面了，300k的遥传比100k的长。

成像测井简介第一节、地层微电阻率扫描成像测井地层微电阻率扫描成像测井是一种重要的井壁成像方法，它利用多极板上的多排钮扣状的小电极向井壁地层发射电流，由于电极接触的岩石成分、结构及所含流体的不同，由此引起电流的变化，电流的变化反映井壁各处的岩石电阻率的变化，据此可显示电阻率的井壁成像。

自80年代斯伦贝谢公司的地层微电阻率扫描测井(FMS)投入工业应用以来，得到了迅速的发展，如今已是井壁成像的重要测井方法。

我们知道，微电阻率测井贴井壁测量，探测深度浅而垂向分辨率高，因而对井壁附近地层的电性不均匀极为敏感。

因此，人们利用微侧向测井研究冲洗带和裂缝，利用四条微电导率测井曲线确定地层倾角，识别裂缝，研究沉积相等。

但是，这些微电阻率测井无法确定裂缝的产状，无法区分裂缝、小溶洞和溶孔，这些问题都可由微电阻率扫描测井解决。

１、电极排列及测量原理地层微电阻率扫描成像测井采用了侧向测井的屏蔽原理，在原地层倾角测井仪的极板上装有钮扣状的小电极，测量每个钮扣电极发射的电流强度，从而反映井壁地层电阻率的变化。

通常把电流电平转换成灰度显示，不同级别的灰度表示不同的电流电平，这样就可用灰度图来显示井壁底电阻率的变化。

第一代FMS是在地层倾角测井仪两个相邻极板上装上钮扣状电极，每个极板上装有4排27各电极，共有54个电极，每排电极相互错开，以提高井壁覆盖率。

对8.5in的井眼，井壁覆盖率为20%。

为提高井壁覆盖率，第二代仪器在4个极板上都装有两排钮扣电极，每排8个共16个电极，4个极板共64电极，对8.5in井眼，井壁覆盖率达40%，这种仪器在电极上作了很大的改进，把原来的4排电极改为2排电极，能更准确地作深度偏移。

２、全井眼地层微电阻率扫描成像测井(FMI)斯伦贝谢公司在前述仪器基础上，又研制了FMI。

该仪器除４个极板外，在每个极板的左下侧又装有翼板，翼板可围绕极板轴转动，以便更好地与井壁接触。

每个极板和翼板上装有两排电极，每排１２个电极，８个极板上共有１９２个电极，对8.5in井眼，井壁覆盖率可达80%，能更全面精确地显示井壁地层的变化。

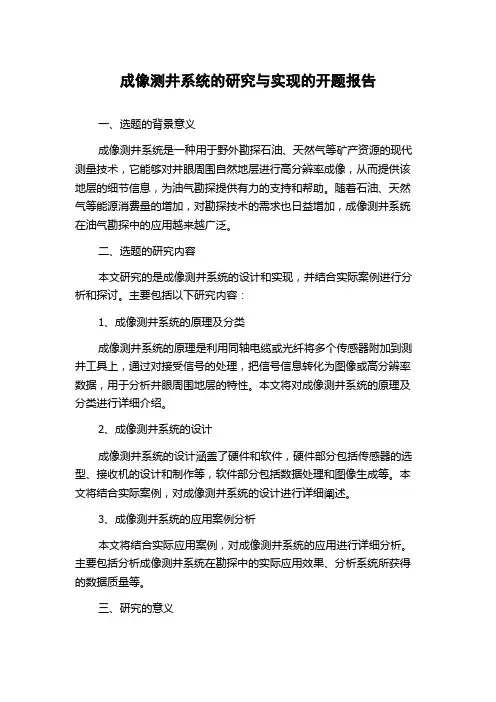

成像测井系统的研究与实现的开题报告一、选题的背景意义成像测井系统是一种用于野外勘探石油、天然气等矿产资源的现代测量技术，它能够对井眼周围自然地层进行高分辨率成像，从而提供该地层的细节信息，为油气勘探提供有力的支持和帮助。

随着石油、天然气等能源消费量的增加，对勘探技术的需求也日益增加，成像测井系统在油气勘探中的应用越来越广泛。

二、选题的研究内容本文研究的是成像测井系统的设计和实现，并结合实际案例进行分析和探讨。

主要包括以下研究内容：1、成像测井系统的原理及分类成像测井系统的原理是利用同轴电缆或光纤将多个传感器附加到测井工具上，通过对接受信号的处理，把信号信息转化为图像或高分辨率数据，用于分析井眼周围地层的特性。

本文将对成像测井系统的原理及分类进行详细介绍。

2、成像测井系统的设计成像测井系统的设计涵盖了硬件和软件，硬件部分包括传感器的选型、接收机的设计和制作等，软件部分包括数据处理和图像生成等。

本文将结合实际案例，对成像测井系统的设计进行详细阐述。

3、成像测井系统的应用案例分析本文将结合实际应用案例，对成像测井系统的应用进行详细分析。

主要包括分析成像测井系统在勘探中的实际应用效果、分析系统所获得的数据质量等。

三、研究的意义本文研究的成像测井系统的设计和实现，旨在提高油气勘探的效率和精度。

通过对成像测井系统的原理、设计和应用进行研究，既能够充分发挥成像测井系统的优势，也能够指出其局限性和不足，为成像测井系统的进一步研究提供有力的参考和借鉴。

四、预期的研究成果本文预期的研究成果包括：对成像测井系统的原理及分类进行深入了解，对成像测井系统的设计进行详细阐述，对成像测井系统的应用进行实际案例分析。

这些成果将有助于完善成像测井系统的设计和应用，提高勘探效率和精度，为矿产资源勘探提供有力的支持和帮助。

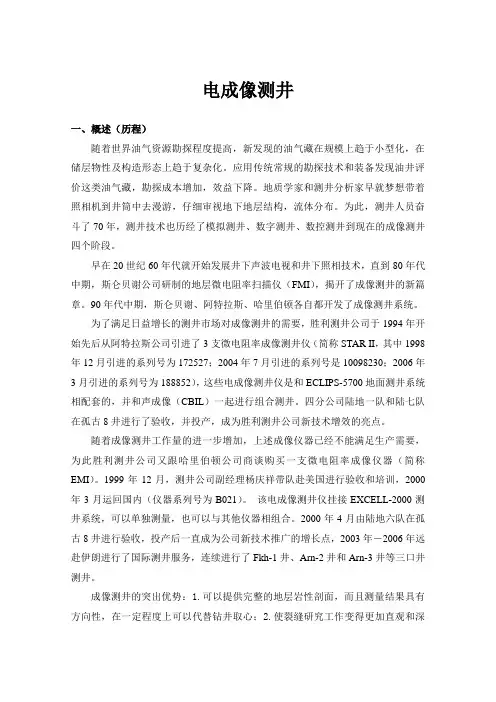

电成像测井一、概述（历程）随着世界油气资源勘探程度提高，新发现的油气藏在规模上趋于小型化，在储层物性及构造形态上趋于复杂化。

应用传统常规的勘探技术和装备发现油井评价这类油气藏，勘探成本增加，效益下降。

地质学家和测井分析家早就梦想带着照相机到井筒中去漫游，仔细审视地下地层结构，流体分布。

为此，测井人员奋斗了70年，测井技术也历经了模拟测井、数字测井、数控测井到现在的成像测井四个阶段。

早在20世纪60年代就开始发展井下声波电视和井下照相技术，直到80年代中期，斯仑贝谢公司研制的地层微电阻率扫描仪（FMI），揭开了成像测井的新篇章。

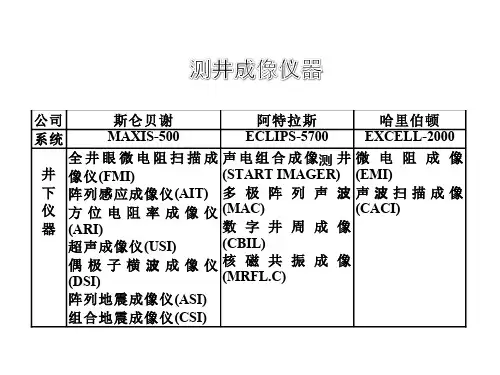

90年代中期，斯仑贝谢、阿特拉斯、哈里伯顿各自都开发了成像测井系统。

为了满足日益增长的测井市场对成像测井的需要，胜利测井公司于1994年开始先后从阿特拉斯公司引进了3支微电阻率成像测井仪（简称STAR II，其中1998年12月引进的系列号为172527；2004年7月引进的系列号是10098230；2006年3月引进的系列号为188852），这些电成像测井仪是和ECLIPS-5700地面测井系统相配套的，并和声成像（CBIL）一起进行组合测井。

四分公司陆地一队和陆七队在孤古8井进行了验收，并投产，成为胜利测井公司新技术增效的亮点。

随着成像测井工作量的进一步增加，上述成像仪器已经不能满足生产需要，为此胜利测井公司又跟哈里伯顿公司商谈购买一支微电阻率成像仪器（简称EMI）。

1999年12月，测井公司副经理杨庆祥带队赴美国进行验收和培训，2000年3月运回国内（仪器系列号为B021）。

该电成像测井仪挂接EXCELL-2000测井系统，可以单独测量，也可以与其他仪器相组合。

2000年4月由陆地六队在孤古8井进行验收，投产后一直成为公司新技术推广的增长点，2003年－2006年远赴伊朗进行了国际测井服务，连续进行了Fkh-1井、Arn-2井和Arn-3井等三口井测井。

成像测井的突出优势：1.可以提供完整的地层岩性剖面，而且测量结果具有方向性，在一定程度上可以代替钻井取心；2.使裂缝研究工作变得更加直观和深化。

ECLIPS5700成像测井系统系统概述ECLIPS—5700（E nhanced C omputerised L ogging and I nterpretative P rocessing S ystem）测井系统由ATLAS 公司于上世纪90年代初推出的新一代成像测井系统，ECLIPS—5700成像测井系统是一种增强型计算机化的测井评价处理系统。

该系统满足了现代测井仪器阵列化、谱分析化、成像化的大规模数据处理的要求。

系统主机为2台HP C3600工作站，软件建立于分布式处理及多任务的UNIX 系统平台上，提供真正的多用户/多任务系统，允许下井仪器处理、记录、储存、显示、传送等同时进行。

具有现场快速直观处理解释功能。

经过十年的应用和发展，ECLIPS—5700成像测井系统日趋成熟，配备了较为完善的下井仪器系列，其资料采集和处理水平很高，是目前最先进的测井系统之一。

ECLIPS—5700成像测井系统，该系统是胜利测井公司于1997年由美国Wester Atlas公司引进的。

ECLIPS—5700成像测井系统又称增强型计算机测井与解释处理系统，3700系统下井仪通过改进扩展可与其兼容。

它采用菜单驱动，具备“help”功能，便于操作，ECLIPS可提供广泛的诊断，如为用户提供的可选择的电源和遥传系统诊断程序。

通过图形显示和数据处理的实时显示可不断地监视测井质量。

ECLIPS—5700成像测井系统，它代表着目前世界的最新测井技术，具有广阔的应用前景，但是由于其昂贵的售价及收费标准，在胜利油田只使用于重点探井和重点开发井。

ECLIPS—5700成像地面测井系统照片系统构成ECLIPS—5700成像测井系统主要可分为六部分一、 5753 HP3600 工作站：基于HP—UNIX操作系统的计算机，根据用户指令对输入数据完成各种处理并将其输出到各种外围设备。

二、人机交互设备（HIL）：包括键盘、鼠标和双显示器等完成用户和计算机之间的联系。
