电气识图复习题初稿

电器识图考试题及答案一、选择题（每题2分，共20分）1. 电器图中，符号“L”通常代表什么？A. 负载B. 线路C. 灯D. 锁答案：A2. 电路图中，三相交流电路的相序通常用哪三种颜色表示？A. 红、黄、蓝B. 红、绿、蓝C. 红、黄、绿D. 红、白、蓝答案：A3. 电器图中，符号“M”代表什么？A. 电动机B. 测量C. 手动D. 机械答案：A4. 在电器图中，符号“S”通常表示什么？A. 开关B. 传感器C. 信号D. 系统5. 电路图中，符号“Q”代表什么？A. 断路器B. 接触器C. 继电器D. 变压器答案：C6. 在电器图中，符号“T”通常表示什么？A. 变压器B. 温度C. 定时器D. 终端答案：A7. 电路图中，符号“K”代表什么？A. 开关B. 继电器C. 接触器D. 断路器答案：C8. 电器图中，符号“R”代表什么？A. 电阻B. 电感C. 电容D. 电导答案：A9. 在电器图中，符号“F”通常表示什么？B. 过滤器C. 风扇D. 法兰答案：A10. 电路图中，符号“V”代表什么？A. 电压B. 电流C. 频率D. 功率答案：A二、填空题（每题2分，共20分）1. 在电器图中，符号“______”通常表示电流表。

答案：A2. 电器图中，符号“______”代表电压表。

答案：V3. 电路图中，符号“______”表示三极管。

答案：Q4. 电器图中，符号“______”代表二极管。

答案：D5. 电路图中，符号“______”表示晶闸管。

答案：SCR6. 电器图中，符号“______”代表电容器。

答案：C7. 电路图中，符号“______”表示电感器。

答案：L8. 电器图中，符号“______”代表电阻器。

答案：R9. 电路图中，符号“______”表示变压器。

答案：T10. 电器图中，符号“______”代表继电器。

答案：K三、简答题（每题10分，共40分）1. 请简述电器图中符号“F”和“K”在电路中的作用。

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1号电气平面图的幅面尺寸为420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

(√)5）6）7×）8）910．）11）12）13×）14×）15）16）171819）2021．SCB－1250－10/0.4表示三相干式电力变压器器，1250KVA，一次绕组电压为10KV，二次绕组电压为0.4KV。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23．TMY-4(100×10)表示为硬铜母线，4根，宽为100mm，厚度为10mm。

（√）24．开关柜的屏背面接线图一般都采用相对编号法绘制。

（√）25．RVVP－3×1.5表示塑料绝缘，护套、屏蔽铜芯软线，3根1.5mm2。

（×）26．低配电系统图可采用位置布局法或功能布局法绘出。

（√）27．变压器的差动保护可以保护变压器的短路事故。

（√）28．电流互感器在线路中的作用是供电气测量用。

（×）29．放射式供电线路，可靠性好，当某一条线路发生故障，不会影响其它供电线路。

（√）30．地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20－FC。

（√）31．照明平面图中灯具和导线是按比例来绘制的。

（×）32．CMC－400A表示插接式母线槽，额定电流400A。

（√）33．BV－4×16＋PE16－MR200×100，表示5根16mm2塑料铜芯线，敷设在200×100的金属线槽内。

（√）34．E4CB116表示微型断路器，额定电流16A。

35．动力平面图要有电气系统图方能表达清楚。

36）37（×）38（√）39（√）40．LGJ－3×50＋1×25（√）41（×）42（×）4325×4镀锌扁钢。

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√） 2．A1号电气平面图的幅面尺寸为420×594。

（×） 3．标题栏（又名图标）的格式，在我国有统一的格式。

（×） 4．在电气平面图中点划线 可表示为信号线或控制线。

(√) 5．弱电平面图中—H 2—表示二根电话线。

（×） 6．在电气平面图中O ⋅O ⋅O ＋＋＋＋是表示接地装置。

（×） 7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×） 8．室内开关的安装高度一般选用绝对标高表示。

（×） 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√） 10．GB7159中基本文字符号不得超过三个字母。

（×） 11．建筑电气工程图是用投影法绘制的图。

（×） 12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×） 14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×） 15．电气工程图的幅面尺寸分六类，为A0~A5。

（×） 16．辅助文字符号不能超过三个字母，其中I 、O 、J 不用。

（×） 17．电气平面图是采用位置布局法来绘制的。

（√） 18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√） 19．电气平面图中电气设备和线路都是按比例绘出的。

（×） 20．TN －S 系统中工作零线和保护零线共用一根导线。

（×）21．SCB －1250－10/0.4表示三相干式电力变压器器，1250KV A ，一次绕组电压为10KV ，二次绕组电压为0.4KV 。

（√） 22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1号电气平面图的幅面尺寸为420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

(√)5．弱电平面图中—H2—表示二根电话线。

（×）6．在电气平面图中O＋＋＋是表示接地装置。

⋅O＋O⋅（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√）10．7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A05。

（×）16．辅助文字符号不能超过三个字母，其中I、O、J不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20．－S系统中工作零线和保护零线共用一根导线。

（×）21．－1250－10/0.4表示三相干式电力变压器器，1250，一次绕组电压为10，二次绕组电压为0.4。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23．4(100×10)表示为硬铜母线，4根，宽为100，厚度为10。

（√）24．开关柜的屏背面接线图一般都采用相对编号法绘制。

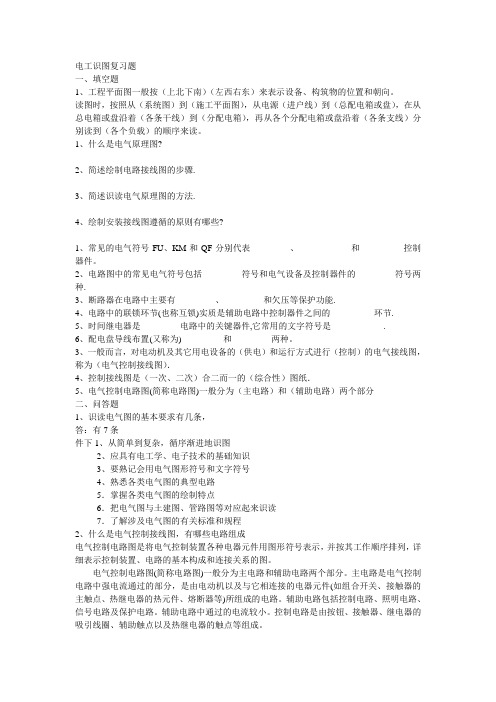

电工识图复习题一、填空题1、工程平面图一般按（上北下南）（左西右东）来表示设备、构筑物的位置和朝向。

读图时，按照从（系统图）到（施工平面图），从电源（进户线）到（总配电箱或盘），在从总电箱或盘沿着（各条干线）到（分配电箱），再从各个分配电箱或盘沿着（各条支线）分别读到（各个负载）的顺序来读。

1、什么是电气原理图?2、简述绘制电路接线图的步骤.3、简述识读电气原理图的方法.4、绘制安装接线图遵循的原则有哪些?1、常见的电气符号FU、KM和QF分别代表_________、____________和__________控制器件。

2、电路图中的常见电气符号包括_________符号和电气设备及控制器件的_________符号两种.3、断路器在电路中主要有_________、_________和欠压等保护功能.4、电路中的联锁环节(也称互锁)实质是辅助电路中控制器件之间的_________环节.5、时间继电器是_________电路中的关键器件,它常用的文字符号是.6、配电盘导线布置(又称为) _________和_________两种。

3、一般而言，对电动机及其它用电设备的（供电）和运行方式进行（控制）的电气接线图，称为（电气控制接线图）．4、控制接线图是（一次、二次）合二而一的（综合性）图纸．5、电气控制电路图(简称电路图)一般分为（主电路）和（辅助电路）两个部分二、问答题1、识读电气图的基本要求有几条，答：有7条件下1、从简单到复杂，循序渐进地识图2、应具有电工学、电子技术的基础知识3、要熟记会用电气图形符号和文字符号4、熟悉各类电气图的典型电路5．掌握各类电气图的绘制特点6．把电气图与土建图、管路图等对应起来识读7．了解涉及电气图的有关标准和规程2、什么是电气控制接线图，有哪些电路组成电气控制电路图是将电气控制装置各种电器元件用图形符号表示，并按其工作顺序排列，详细表示控制装置、电路的基本构成和连接关系的图。

可编辑修改精选全文完整版电气识图复习题电气识图复习题一､填空题1､电路图是一种用___________代表实物,用__________表示电性能的连接,并按照电路､设备或成套装置的工作顺序排列,详细表示其基本组成和连接关系,而不考虑其____________的简图。

2､在电气图中,电路的基本表示方法主要有___________､_____________和____________三种3､电气符号是对构成电气图的________,___________,___________等基本要素的总称。

4､在电气图中,图形符号的最常用的表现形式有_______,_____________和________________。

5､电气元件在电路图上位置的表示法有三种分别为___________､_____________和____________。

6､在电路图中,水平连接线上的触点,在加电或受力后___________;垂直连接线上的触点,在加电或受力后___________7､表格法是在图的_________绘制一个按_________进行分类的表格8､一个完整的项目代号应由________,__________,___________,___________四部分组成。

9､电器图的两种基本布置方式___________,__________。

10､___________,__________,___________,__________构成电器图的基本要素.11､在电器图中表示___________或__________称为文字符号。

12,概略图和框图是按功能布局法绘制的,表示项目的图形符号､方框符号或带注释的框按工作顺序___________､__________布置。

13､按照功能的不同接线图可分为___________,________,__________。

二､选择题1､下列哪个不属于细实线的一般应用()A简图的主要内容线B可见轮廓线C 可见导线D辅助线2､下列哪个图形符号不属于一般符号()ABCD3､下列那些文字符号表示停止()AOFFBONCSTPDAC4､种类代号的前缀是()A+B:C=D-5､用于表示()A能量和信号流的传播方向B可变性C力的方向D 粗实线6､导线敷设部位的标注WC表示()A沿钢索敷设B暗敷设在梁内C沿墙敷设D暗敷设在墙内7､导线特征的表注格式主要有()种。

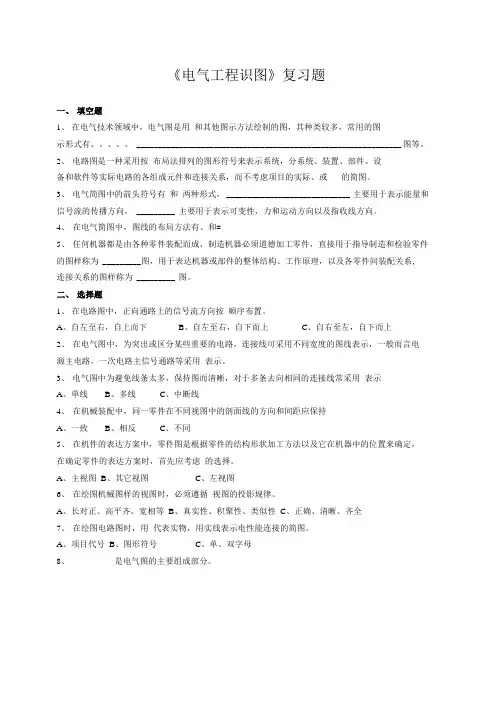

《电气工程识图》复习题一、填空题1、在电气技术领域中，电气图是用和其他图示方法绘制的图，其种类较多，常用的图示形式有、、、、、 ______________________________________________________________ 图等。

2、电路图是一种采用按布局法排列的图形符号来表示系统，分系统、装置、部件、设备和软件等实际电路的各组成元件和连接关系，而不考虑项目的实际、或的简图。

3、电气简图中的箭头符号有和两种形式，_____________________________ 主要用于表示能量和信号流的传播方向， _________ 主要用于表示可变性，力和运动方向以及指收线方向。

4、在电气简图中，图线的布局方法有、和=5、任何机器都是由各种零件装配而成，制造机器必须道德加工零件，直接用于指导制造和检验零件的图样称为 _________ 图，用于表达机器或部件的整体结构、工作原理，以及各零件间装配关系, 连接关系的图样称为 _________ 图。

二、选择题1、在电路图中，正向通路上的信号流方向按顺序布置。

A、自左至右，自上而下B、自左至右，自下而上C、自右至左，自下而上2、在电气图中，为突出或区分某些重要的电路，连接线可采用不同宽度的图线表示，一般而言电源主电路，一次电路主信号通路等采用表示。

3、电气图中为避免线条太多，保持图而清晰，对于多条去向相同的连接线常采用表示A、单线B、多线C、中断线4、在机械装配中，同一零件在不同视图中的剖面线的方向和间距应保持A、一致B、相反C、不同5、在机件的表达方案中，零件图是根据零件的结构形状加工方法以及它在机器中的位置来确定，在确定零件的表达方案时，首先应考虑的选择。

A、主视图B、其它视图C、左视图6、在绘图机械图样的视图时，必须遵循视图的投影规律。

A、长对正、高平齐、宽相等B、真实性、积聚性、类似性C、正确、清晰、齐全7、在绘图电路图时，用代表实物，用实线表示电性能连接的简图。

《电气识图》一、判断题I.图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规立。

（√）3.标题栏（又名图标）的格式，在我国有统一的格式。

（X）8.室内开关的安装髙度一般选用绝对标高表示。

（X）II.建筑电气工程图是用投影法绘制的图。

（X）12.电气系统图表示了电气元件的连接关系和接线方式。

（X）13.电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规泄。

（X）17.电气平而图是采用位置布局法来绘制的。

（J）19.电气平面图中电气设备和线路都是按比例绘出的。

（× ）20.TN-S系统中工作零线和保护零线共用一根导线。

（X）23.TMY-4（100×10）表示为硬铜母线,4根,宽为1 OOmm,厚度为IOmmO （√）24.开关柜的屏背面接线图一般都采用相对编号法绘制。

（J）26.低配电系统图可采用位置布局法或功能布局法绘出。

（J）27.变压器的差动保护可以保护变压器的短路事故。

（J）28.电流互感器在线路中的作用是供电气测量用。

（X）29.放射式供电线路，可靠性好，当某一条线路发生故障，不会影响英它供电线路。

（J）30.地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20—FC。

（J）31.照明平而图中灯具和导线是按比例来绘制的。

（× ）32.CiVlC—400A表示插接式母线槽，额泄电流400A O（√）33.BV-4× 16+PE16-MR200× 100,表示5根16mm2塑料铜芯线,敷设在200X100的金属线槽内。

（√）35.动力平而图要有电气系统图方能表达淸楚。

（J）36.接地装苣是指埋入土中的金属导体。

（X）37.设备安装施工中的接线图主要是指单元接线图。

（X）38.消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。

（J）40. LGJ-3×50+ 1X25 表示钢芯铝绞线，3 根50mnr,l 根25mm2o（J）43.在电气平而图中→<→< 一表示避雷带，为一25X4镀锌扁钢。

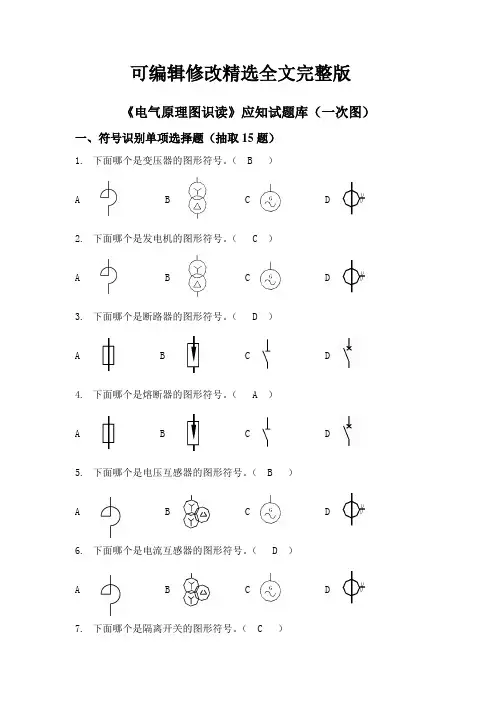

可编辑修改精选全文完整版《电气原理图识读》应知试题库（一次图）一、符号识别单项选择题（抽取15题）1.下面哪个是变压器的图形符号。

（ B ）A B C D2.下面哪个是发电机的图形符号。

（ C ）A B C D3.下面哪个是断路器的图形符号。

（ D ）A B C D4.下面哪个是熔断器的图形符号。

（ A ）A B C D5.下面哪个是电压互感器的图形符号。

（ B ）A B C D6.下面哪个是电流互感器的图形符号。

（ D ）A B C D7.下面哪个是隔离开关的图形符号。

（ C ）A B C D8.下面哪个是避雷器的图形符号。

（ B ）A B C D9.下面哪个是电抗器的图形符号。

（ A ）A B C D10.下面哪个是电缆终端头的图形符号。

（ C ）A B C D11.下面哪个是接地装置的图形符号。

（ B ）A B C D12.下面哪个是变压器的文字符号。

（ B ）A LB TC GD TA13.下面哪个是发电机的文字符号。

（ C ）A LB TC GD TA14.下面哪个是断路器的文字符号。

（ B ）A QSB QFC GD TV15.下面哪个是熔断器的文字符号。

（ C ）A QSB QFC FUD TV16.下面哪个是电压互感器的文字符号。

（ D ）A QSB QFC TAD TV17.下面哪个是电流互感器的文字符号。

（ C ）A QSB QFC TAD TV18.下面哪个是隔离开关的文字符号。

（ A ）A QSB QFC FUD TV19.下面哪个是避雷器的文字符号。

（ D ）A QSB QFC FUD F20.下面哪个是电抗器的文字符号。

（ A ）A LB XC FUD TV21.下面哪个是电缆终端头的文字符号。

（ B ）A LB XC FUD TV22.是下面哪个设备的图形符号。

（ B ）A 发电机B 电抗器C 电压互感器D 电流互感器23.是下面哪个设备的图形符号。

（ B ）A 发电机B 变压器C 电压互感器D 电流互感器24.是下面哪个设备的图形符号。

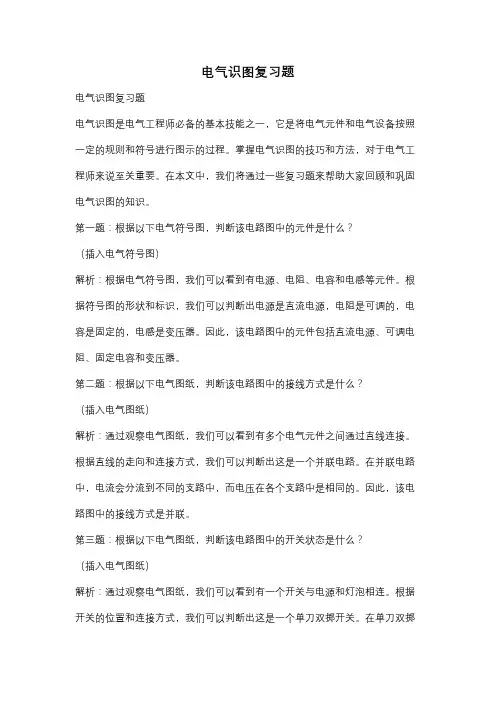

电气识图复习题电气识图复习题电气识图是电气工程师必备的基本技能之一，它是将电气元件和电气设备按照一定的规则和符号进行图示的过程。

掌握电气识图的技巧和方法，对于电气工程师来说至关重要。

在本文中，我们将通过一些复习题来帮助大家回顾和巩固电气识图的知识。

第一题：根据以下电气符号图，判断该电路图中的元件是什么？（插入电气符号图）解析：根据电气符号图，我们可以看到有电源、电阻、电容和电感等元件。

根据符号图的形状和标识，我们可以判断出电源是直流电源，电阻是可调的，电容是固定的，电感是变压器。

因此，该电路图中的元件包括直流电源、可调电阻、固定电容和变压器。

第二题：根据以下电气图纸，判断该电路图中的接线方式是什么？（插入电气图纸）解析：通过观察电气图纸，我们可以看到有多个电气元件之间通过直线连接。

根据直线的走向和连接方式，我们可以判断出这是一个并联电路。

在并联电路中，电流会分流到不同的支路中，而电压在各个支路中是相同的。

因此，该电路图中的接线方式是并联。

第三题：根据以下电气图纸，判断该电路图中的开关状态是什么？（插入电气图纸）解析：通过观察电气图纸，我们可以看到有一个开关与电源和灯泡相连。

根据开关的位置和连接方式，我们可以判断出这是一个单刀双掷开关。

在单刀双掷开关中，可以通过改变开关的位置来控制电路的通断。

根据图纸中的表示，我们可以判断出开关的状态是断开的，即电路中的电流无法通过开关流动。

通过以上的复习题，我们可以回顾和巩固电气识图的基本知识。

电气识图是电气工程师必备的技能，它能够帮助我们理解和分析电路的结构和工作原理。

掌握电气识图的技巧和方法，可以提高我们在电气工程领域的工作效率和准确性。

除了掌握电气符号的含义和电路的连接方式外，我们还需要了解一些常见的电气元件和设备。

例如，电源的类型和特点、电阻的阻值和功率、电容的容量和极性、电感的电感值和耐压等。

通过了解这些知识，我们可以更好地理解和分析电路图，从而更好地进行电气工程设计和维护。
