序号GTJ2018命令序号GTJ2018命令1F1帮助51BR打断2F2定义绘图切换52JO合并3批量选择53EX延伸
4点式构件绘制时水平翻转54TR修剪
5Shift + F3点式构件绘制时上、下翻转55DQ单对齐
6F4在绘图时改变点式、 线式构件图元的插入点位置（例如：可以改变往的插入点），改变线性构件端点实现偏移56DQQ多对齐
7F5合法性检查57FG分割
8F6梁原位标注时输入当前列数据58DH导航树
9F7图层管理显示隐露59GJ构件列表10F8检查做法60SX属性11F9汇总计算61OO两点辅轴12F10查看图元工程量62ZZ柱 ：点式绘制13F11查看计算式63GZ构造柱 ：点式绘制14F12图元显示设置64QTZ砌体往 ：点式绘制15Ctrl + F查看图元65QQ剪力墙 ：直线绘制16Delete删除66ZQQ砌体墙 ：直线绘制17Ct rl + N新建67AL暗梁 ：点式绘制18Ctrl +O打开68CC窗： 精确布置19Ctrl +S保存69LL梁 ：直线绘制20Ct rl + Z撤销70PF梁：原位标注21Ct rl + Y恢复71TK梁 ：重提梁跨22Ctrl + L视图 ：左72SZ梁 ： 删除支座23Ctrl + R视图 ：右73SZZ梁 ： 设置支座
24Ctrl +U视图 ：上74TM梁 ： 应用到同名梁F3序号GTJ2018命令序号GTJ2018命令25Ct rl + D视图 ：下75CM梁 ： 生成侧面筋
26Tab标注输入时切换输入法76DJ梁 ： 生成吊筋
27Ctrl + =（ 主键盘上的 “=" )上 一楼层77GD梁 ：查改吊筋
28Ctrl + - ( 主键盘上的 " -")下一楼层78EE圈梁： 直线绘制
29Shift +右箭头梁原位标注框切换79BB现浇板 ：直线绘制
30Ctrl + 1钢筋三维80 JB现浇板 ：矩形绘制
31Ctr1+ 2二维切换81TMB板受力筋 ： 应用到同名板
GMA市政软件部分
第三章 排水工程
一、 井管
（一）井管业务详解
排水管网指市政道路下的雨水、污水管道，即俗称的“下水管道”，在工程上通常称为市
政排水管道。而排水管道由于考虑雨、污分流的措施，即雨水一般就近排入河流，污水排入
污水处理厂，所以市政排水管包括雨水和污水两种管道。
排水主要计算工程量包括：附属构筑物（雨水井、污水井计算；进、出水口计算）、管
道铺设（不同管径的混凝土、pvc等管道长度计算；管道基础计算）、土方（沟槽\基坑挖、
填、运土方计算）。
计算排水工程量一般需要用到平面图（如图3.1.1）和纵断图（如图3.1.2）两部分。
图3.1.1
图3.1.2
雨水平面图主要包括：井管的位置、井编号、管径、管长、坡度等。如下图3.1.3所示：
图3.1.3
雨水纵断面图主要包括：井型、桩号、井编号、管长、管底标高、设计标高、原地面标
高、沟管结构、管径（坡度）、水利元素。通过纵断面图可以计算出井深及填挖方高度。（如
图3.1.4、3.1.5）
图3.1.4
图3.1.5
（二）井管软件处理
1、 导入CAD图纸
（1）添加图纸
首先打开工具栏“CAD图纸管理”然后单击“添加图纸”按钮，选择需要导入的图纸文件，
比如本工程需要导入“某雨水平面图”和“某雨水纵断图”，选择这两张图纸，点击“打开”。
（如图3.1.6）
图3.1.6
（2）设置比例
点击“打开”以后，会弹出一个窗体，需要对图纸的比例进行设置。本图纸的比例为默认比
例1：1000，不需要修改，单击“确定“即可。（如图3.1.7）
图3.1.7
2、 平面图信息提取
（1）切换到雨水平面图
双击“某雨水平面图”，切换到雨水的平面图，然后对雨水平面图纸信息进行识别。（如
图3.1.8）
图3.1.8
（2）选择井管样式
首先，切换到模块导航栏雨水工程下的“雨水井”。单击工具栏“井管样式”，会弹出一
个设置井管标注样式的窗体，需要对井的标注样式进行修改，此工程中的井标注形式为默认

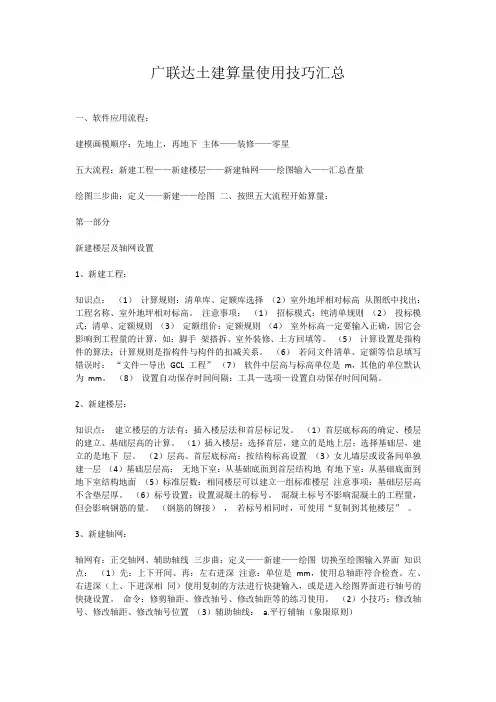

广联达土建算量使用技巧汇总
一、软件应用流程：
建模画模顺序：先地上，再地下 主体——装修——零星
五大流程：新建工程——新建楼层——新建轴网——绘图输入——汇总查量
绘图三步曲：定义——新建——绘图 二、按照五大流程开始算量：
第一部分
新建楼层及轴网设置
1、新建工程：
知识点： （1） 计算规则：清单库、定额库选择 （2）室外地坪相对标高 从图纸中找出：工程名称、室外地坪相对标高。 注意事项： （1） 招标模式：纯清单规则 （2） 投标模式：清单、定额规则 （3） 定额组价：定额规则 （4） 室外标高一定要输入正确，因它会影响到工程量的计算，如：脚手 架搭拆、室外装修、土方回填等。 （5） 计算设置是指构件的算法；计算规则是指构件与构件的扣减关系。 （6） 若问文件清单、定额等信息填写错误时： “文件—导出 GCL 工程” （7） 软件中层高与标高单位是 m，其他的单位默认为 mm。 （8） 设置自动保存时间间隔：工具—选项—设置自动保存时间间隔。
2、新建楼层：
知识点： 建立楼层的方法有：插入楼层法和首层标记发。 （1）首层底标高的确定、楼层的建立、基础层高的计算。 （1）插入楼层：选择首层，建立的是地上层；选择基础层，建立的是地下 层。 （2）层高、首层底标高：按结构标高设置 （3）女儿墙层或设备间单独建一层 （4）基础层层高： 无地下室：从基础底面到首层结构地 有地下室：从基础底面到地下室结构地面 （5）标准层数：相同楼层可以建立一组标准楼层 注意事项：基础层层高不含垫层厚。 （6）标号设置：设置混凝土的标号。 混凝土标号不影响混凝土的工程量，但会影响钢筋的量。 （钢筋的铆接） ， 若标号相同时，可使用“复制到其他楼层” 。
3、新建轴网：
轴网有：正交轴网、辅助轴线 三步曲：定义——新建——绘图 切换至绘图输入界面 知识点： （1）先：上下开间、再：左右进深 注意：单位是 mm，使用总轴距符合检查。左、右进深（上、下进深相 同）使用复制的方法进行快捷输入，或是进入绘图界面进行轴号的快捷设置。 命令：修剪轴距、修改轴号、修改轴距等的练习使用。 （2）小技巧：修改轴号、修改轴距、修改轴号位置 （3）辅助轴线： a.平行辅轴（象限原则）

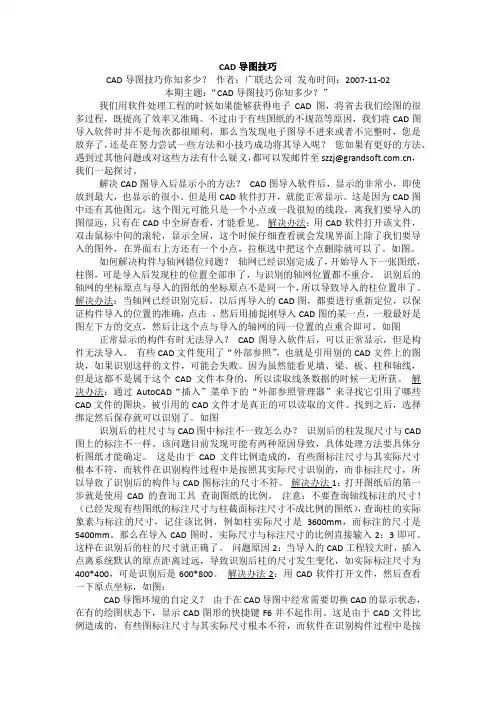

CAD导图技巧
CAD导图技巧你知多少？ 作者：广联达公司 发布时间：2007-11-02
本期主题：“CAD导图技巧你知多少？”
我们用软件处理工程的时候如果能够获得电子CAD图，将省去我们绘图的很多过程，既提高了效率又准确。不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢？ 您如果有更好的方法、遇到过其他问题或对这些方法有什么疑义，都可以发邮件至szzj@，我们一起探讨。
解决CAD图导入后显示小的方法？ CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。但是用CAD软件打开，就能正常显示。这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。 解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。如图。
如何解决构件与轴网错位问题？ 轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。 识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。
解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击 ，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。如图
正常显示的构件有时无法导入？ CAD图导入软件后，可以正常显示，但是构件无法导入。 有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。 解决办法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。找到之后，选择绑定然后保存就可以识别了。如图
