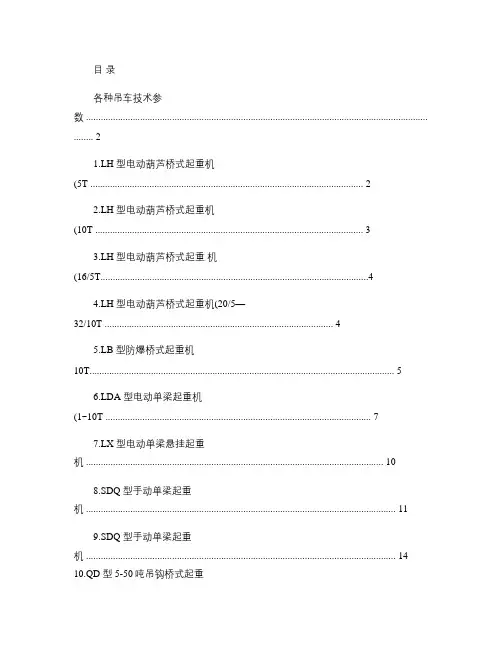

目录各种吊车技术参数 ........................................................................................................................................... .. (2)1.LH 型电动葫芦桥式起重机(5T (2)2.LH 型电动葫芦桥式起重机(10T (3)3.LH 型电动葫芦桥式起重机(16/5T (4)4.LH 型电动葫芦桥式起重机(20/5—32/10T (4)5.LB 型防爆桥式起重机10T (5)6.LDA 型电动单梁起重机(1~10T (7)7.LX 型电动单梁悬挂起重机 (10)8.SDQ 型手动单梁起重机 (11)9.SDQ 型手动单梁起重机 (14)10.QD 型 5-50吨吊钩桥式起重机 ................................................................................................................. 16 11.QB 型5—10吨防爆吊钩桥式起重机 ....................................................................................................... 19 12.5-10吨绝缘桥式起重机 ............................................................................................................................21 13.16/3.2-20/5吨缘绝桥式起重机 (22)各种吊车技术参数1.LH 型电动葫芦桥式起重机(5T本机结构主要由主梁、横梁、大车运行机构、小车及小车运行机构和固定在小车架上的 CD1-AZ 型或 MD1-AZ 型固定式电动葫芦所组成。

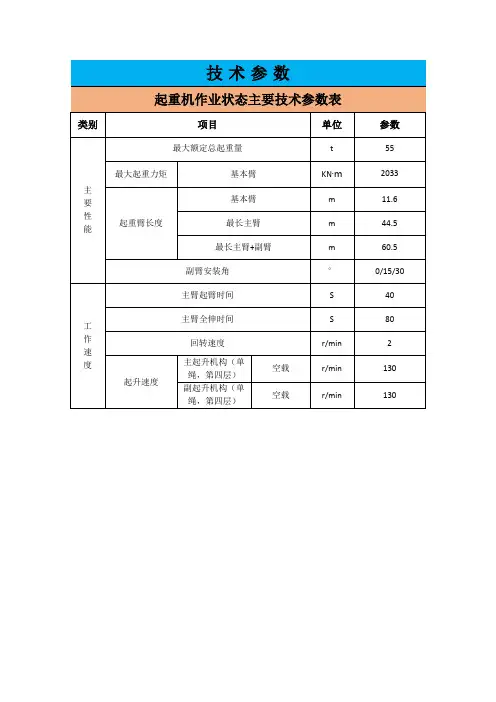

QY8尺寸参数Unit整机全长mm 9080整机全宽mm 2400整机全高mm 3180重量参数行驶状态整机质量kg 10000前轴轴荷kg 2600后轴轴荷kg 7400动力参数发动机型号YC4E140-30(国Ⅲ)发动机额定功率kW/(r/min) 105/2500 发动机额定扭矩N.m/(r/min) 500/1600 行驶参数最高行驶速度km/h 75最小转弯直径mm 16000最小离地间隙mm 260接近角°29离去角°11最大爬坡能力% 28百公里油耗L 27主要性能参数最大额定总起重量t 8最小额定幅度m 3转台尾部回转半径m 2.4最大起重力矩KN.m 235.2基本臂m 7.2最长主臂m 16.6最长主臂＋副臂m 22.1支腿纵向距离m 3.825支腿横向距离m 4.000工作速度参数起重臂变幅时间s 35起重臂全伸时间s 36最大回转速度r/min 2.8主起升机构单泵/双泵合流QY12尺寸参数Unit整机全长mm10200整机全宽mm2500整机全高mm3200重量参数行驶状态整机质量kg16000前轴轴荷kg6000后轴轴荷kg10000动力参数发动机型号SC8DK230Q3发动机额定功率kW/(r/min)170/2200 820/1400 发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径mm18000最小离地间隙mm260接近角°22离去角°11最大爬坡能力%28百公里油耗L~40主要性能参数最大额定总起重量t12最小额定幅度m3转台尾部回转半径m2.6最大起重力矩kN.m 410基本臂m8.6最长主臂m21最长主臂＋副臂m21+5.5支腿纵向距离m3.98支腿横向距离m4.8工作速度参数起重臂变幅时间s50起重臂全伸时间s75最大回转速度r/min≥2.3主起升机构满载/空载（单绳）m/min70/70QY16尺寸参数Unit整机全长mm11990整机全宽mm2500整机全高mm3350重量参数行驶状态整机质量kg22900前轴轴荷kg5240后轴轴荷kg17660动力参数发动机型号上柴SC8DK230Q3(国Ⅲ)发动机额定功率kW/(r/min)170/2200发动机额定扭矩N.m/(r/min)830/1400行驶参数最高行驶速度km/h70最小转弯直径mm20000最小离地间隙mm270接近角°21离去角°10最大爬坡能力%24百公里油耗L~35主要性能参数最大额定总起重量t16最小额定幅度m3转台尾部回转半径m3.12最大起重力矩KN.m738基本臂m9.9最长主臂m23.6最长主臂＋副臂m30.6支腿纵向距离m4.6支腿横向距离m5.4工作速度参数起重臂变幅时间s60起重臂全伸时间s75最大回转速度r/min≥2.5主起升机构满载/空载（单绳）m/min54/100 副起升机构满载/空载（单绳）m/min54/100QY20尺寸参数Unit整体全长mm12000整机全宽mm2500整机全高mm3300重量参数行驶状态整机质量kg26020前轴轴荷kg7000后轴轴荷kg19020动力参数发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径m20最小离地间隙mm270接近角°16离去角°13最大爬坡能力%35百公里油耗L ~35主要性能参数最大额定总起重量t20最小额定幅度mm3000转台尾部回转半径m3.38最大起重力矩kN.m833基本臂m10.1最长主臂m31.6最长主臂+副臂m39.9支腿纵向距离m4.9支腿横向距离m5.4工作速度参数起重臂变幅时间s75起重臂全伸时间s95最大回转速度r/min 3主起升机构最大速度(单绳)m/min100 副起升机构最大速度(单绳)m/min100QY25尺寸参数Unit整体全长mm12380 / 12470整机全宽mm2500整机全高mm3500 / 3600重量参数行驶状态整机质量kg 26400 / 27200 前轴轴荷kg6530 / 7160后轴轴荷kg19870 / 20040动力参数发动机型号SC8DK260Q3(国III)发动机额定功率kW/(r/min)192/2200 发动机额定扭矩N.m/(r/min)1000/1400 行驶参数最高行驶速度km/h63最小转弯直径m19最小离地间隙mm273接近角°21离去角°10最大爬坡能力%23 / 32百公里油耗L~38主要性能参数最大额定总起重量t25最小额定幅度mm3000转台尾部回转半径m3.56最大起重力矩kN.m806基本臂m10.2最长主臂m31.5最长主臂+副臂m39支腿纵向距离m4.8 / 4.95支腿横向距离m6工作速度参数起重臂变幅时间s60起重臂全伸时间s135最大回转速度r/min≥3主起升机构最大速度(单绳) m/min≥120副起升机构最大速度(单绳)m/min≥120QY30尺寸参数Unit整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数发动机型号WD615.329 / SC8DK280Q3 (国III) 发动机额定功率kW/(r/min) 206/2200213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角°19离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数68起重臂变幅时间s 150 / 140起重臂全伸时间s 2.5最大回转速度r/min 120 120主起升机构最大速度(单绳) m/min副起升机构最大速度(单绳) m/minQY35尺寸参数Unit整体全长mm 12620整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数发动机型号SC9DK320Q3(国III)发动机额定功率kW/(r/min) 235 / 2200 发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角°17离去角°15.7最大爬坡能力% 40百公里油耗L 30主要性能参数最大额定总起重量t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂m 54.6支腿纵向距离m 5.35支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s ≤155最大回转速度r/min 2.5主起升机构最大速度(单绳) m/min 130 副起升机构最大速度(单绳) m/min 130 QY40尺寸参数Unit整体全长mm13050整机全宽mm≤2800整机全高mm3430重量参数行驶状态整机质量kg40400前轴轴荷kg14500后轴轴荷kg25900动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247 / 2200 发动机额定扭矩N.m/(r/min)1350 / 1400 行驶参数最高行驶速度km/h75最小转弯直径m≤24最小离地间隙mm285接近角°16离去角°11最大爬坡能力%46百公里油耗L46主要性能参数最大额定总起重量t40最小额定幅度mm3000转台尾部回转半径m3.482最大起重力矩kN.m1400基本臂m10.7最长主臂m40.1最长主臂+副臂m55.1支腿纵向距离m5.65支腿横向距离m6.6工作速度参数起重臂变幅时间s ≤88起重臂全伸时间s ≤180最大回转速度r/min2.0主起升机构最大速度(单绳) m/min 110 副起升机构最大速度(单绳)m/min110QY50尺寸参数Unit整体全长mm 13750整机全宽mm2800整机全高mm 3520重量参数行驶状态整机质量kg 41000前轴轴荷kg15000后轴轴荷kg26000动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247/2200发动机额定扭矩N.m/(r/min)1350/1400行驶参数最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm291接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳)(空载) m/min ≥110 副起升机构最大速度(单绳)(空载) m/min ≥110QY60尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3510重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 291接近角° 17.5离去角° 12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2060基本臂m 11.2最长主臂m 42最长主臂+副臂m58支腿纵向距离m5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s60起重臂全伸全缩时间s ≤150最大回转速度r/min≥2.0主起升机构最大速度(单绳) m/min ≥130 副起升机构最大速度(单绳) m/min ≥108QY70尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3540重量参数行驶状态整机质量kg 43000前轴轴荷kg 17000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 270接近角°19离去角°13最大爬坡能力% 40百公里油耗L 42主要性能参数最大额定总起重量t 70最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2303基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.75支腿横向距离m 6.9工作速度参数起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY100尺寸参数Unit整体长宽高mm15600×3000×3850轴距mm 1420+2420+1800+1420+1505重量参数行驶状态整机质量kg 54900 58000轴荷1轴kg7500 75002轴kg7500 75003轴kg8300 100004轴kg12000 125005轴kg12000 125006轴kg7600 8000动力参数发动机额定功率kW/(r/min)360/1800 (306/1900)发动机额定扭矩N.m/(r/min)2200/1300 (2010/1200) 发动机额定转速r/min1800 (1900)最小离地间隙mm310行驶参数接近角° 20离去角° 14制动距离(车速为30km/h) m ≤10最大爬坡能力% 40最小转弯直径m 24百公里油耗L 70主要性能参数t最大额定总起重量m 100最小额定幅度3转台尾部回转半径平衡重处mm 4200副卷处mm 4590最大起重力矩基本臂kN.m 3450(4m×88t)最长主臂kN.m 1950(24m×7.1t)最长主臂＋副臂kN.m1230(19.2m×6t) 支腿距离(全伸)纵向m 7.56横向m 7.6起升高度基本臂m 13.5最长主臂m 50.9最长主臂＋副臂m 70.4起重臂长度Boom length基本臂最长主臂m 13.5最长主臂＋副臂m 51工作速度参数m 51+18.1+4副臂安装角起重臂变幅时间° 0、15、30起臂s 75起重臂伸缩时间全伸s 160最大回转速度r/min 2支腿伸缩时间水平支腿同时伸/缩s 25/15垂直支腿同时伸/缩s 45/25起升速度(单绳、第四层)主起升机构m/min 105副起升机构m/min 104QY130主要性能参数最大额定总起重量130t最小额定工作幅度3m转台尾部回转半径(平衡重)4600mm 最大起重力矩基本臂5003kN.m最长主臂2090kN.m支腿距离纵向7.56m横向7.6(5.2)m起升高度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 起重臂长度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 副臂安装角0°、15°、30°。
QY8尺寸参数Unit整机全长mm 9080整机全宽mm 2400整机全高mm 3180重量参数行驶状态整机质量kg 10000前轴轴荷kg 2600后轴轴荷kg 7400动力参数发动机型号YC4E140-30(国Ⅲ)发动机额定功率kW/(r/min) 105/2500 发动机额定扭矩N.m/(r/min) 500/1600 行驶参数最高行驶速度km/h 75最小转弯直径mm 16000最小离地间隙mm 260接近角°29离去角°11最大爬坡能力% 28百公里油耗L 27主要性能参数最大额定总起重量t 8最小额定幅度m 3转台尾部回转半径m 2.4最大起重力矩KN.m 235.2基本臂m 7.2最长主臂m 16.6最长主臂＋副臂m 22.1支腿纵向距离m 3.825支腿横向距离m 4.000工作速度参数起重臂变幅时间s 35起重臂全伸时间s 36最大回转速度r/min 2.8主起升机构单泵/双泵合流QY12尺寸参数Unit整机全长mm10200整机全宽mm2500整机全高mm3200重量参数行驶状态整机质量kg16000前轴轴荷kg6000后轴轴荷kg10000动力参数发动机型号SC8DK230Q3发动机额定功率kW/(r/min)170/2200 820/1400 发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径mm18000最小离地间隙mm260接近角°22离去角°11最大爬坡能力%28百公里油耗L~40主要性能参数最大额定总起重量t12最小额定幅度m3转台尾部回转半径m2.6最大起重力矩kN.m 410基本臂m8.6最长主臂m21最长主臂＋副臂m21+5.5支腿纵向距离m3.98支腿横向距离m4.8工作速度参数起重臂变幅时间s50起重臂全伸时间s75最大回转速度r/min≥2.3主起升机构满载/空载（单绳）m/min70/70QY16尺寸参数Unit整机全长mm11990整机全宽mm2500整机全高mm3350重量参数行驶状态整机质量kg22900前轴轴荷kg5240后轴轴荷kg17660动力参数发动机型号上柴SC8DK230Q3(国Ⅲ)发动机额定功率kW/(r/min)170/2200发动机额定扭矩N.m/(r/min)830/1400行驶参数最高行驶速度km/h70最小转弯直径mm20000最小离地间隙mm270接近角°21离去角°10最大爬坡能力%24百公里油耗L~35主要性能参数最大额定总起重量t16最小额定幅度m3转台尾部回转半径m3.12最大起重力矩KN.m738基本臂m9.9最长主臂m23.6最长主臂＋副臂m30.6支腿纵向距离m4.6支腿横向距离m5.4工作速度参数起重臂变幅时间s60起重臂全伸时间s75最大回转速度r/min≥2.5主起升机构满载/空载（单绳）m/min54/100 副起升机构满载/空载（单绳）m/min54/100QY20尺寸参数Unit整体全长mm12000整机全宽mm2500整机全高mm3300重量参数行驶状态整机质量kg26020前轴轴荷kg7000后轴轴荷kg19020动力参数发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径m20最小离地间隙mm270接近角°16离去角°13最大爬坡能力%35百公里油耗L ~35主要性能参数最大额定总起重量t20最小额定幅度mm3000转台尾部回转半径m3.38最大起重力矩kN.m833基本臂m10.1最长主臂m31.6最长主臂+副臂m39.9支腿纵向距离m4.9支腿横向距离m5.4工作速度参数起重臂变幅时间s75起重臂全伸时间s95最大回转速度r/min 3主起升机构最大速度(单绳)m/min100 副起升机构最大速度(单绳)m/min100QY25尺寸参数Unit整体全长mm12380 / 12470整机全宽mm2500整机全高mm3500 / 3600重量参数行驶状态整机质量kg 26400 / 27200 前轴轴荷kg6530 / 7160后轴轴荷kg19870 / 20040动力参数发动机型号SC8DK260Q3(国III)发动机额定功率kW/(r/min)192/2200 发动机额定扭矩N.m/(r/min)1000/1400 行驶参数最高行驶速度km/h63最小转弯直径m19最小离地间隙mm273接近角°21离去角°10最大爬坡能力%23 / 32百公里油耗L~38主要性能参数最大额定总起重量t25最小额定幅度mm3000转台尾部回转半径m3.56最大起重力矩kN.m806基本臂m10.2最长主臂m31.5最长主臂+副臂m39支腿纵向距离m4.8 / 4.95支腿横向距离m6工作速度参数起重臂变幅时间s60起重臂全伸时间s135最大回转速度r/min≥3主起升机构最大速度(单绳) m/min≥120副起升机构最大速度(单绳)m/min≥120QY30尺寸参数Unit整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数发动机型号WD615.329 / SC8DK280Q3 (国III) 发动机额定功率kW/(r/min) 206/2200213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角°19离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数68起重臂变幅时间s 150 / 140起重臂全伸时间s 2.5最大回转速度r/min 120 120主起升机构最大速度(单绳) m/min副起升机构最大速度(单绳) m/minQY35尺寸参数Unit整体全长mm 12620整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数发动机型号SC9DK320Q3(国III)发动机额定功率kW/(r/min) 235 / 2200 发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角°17离去角°15.7最大爬坡能力% 40百公里油耗L 30主要性能参数最大额定总起重量t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂m 54.6支腿纵向距离m 5.35支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s ≤155最大回转速度r/min 2.5主起升机构最大速度(单绳) m/min 130 副起升机构最大速度(单绳) m/min 130 QY40尺寸参数Unit整体全长mm13050整机全宽mm≤2800整机全高mm3430重量参数行驶状态整机质量kg40400前轴轴荷kg14500后轴轴荷kg25900动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247 / 2200 发动机额定扭矩N.m/(r/min)1350 / 1400 行驶参数最高行驶速度km/h75最小转弯直径m≤24最小离地间隙mm285接近角°16离去角°11最大爬坡能力%46百公里油耗L46主要性能参数最大额定总起重量t40最小额定幅度mm3000转台尾部回转半径m3.482最大起重力矩kN.m1400基本臂m10.7最长主臂m40.1最长主臂+副臂m55.1支腿纵向距离m5.65支腿横向距离m6.6工作速度参数起重臂变幅时间s ≤88起重臂全伸时间s ≤180最大回转速度r/min2.0主起升机构最大速度(单绳) m/min 110 副起升机构最大速度(单绳)m/min110QY50尺寸参数Unit整体全长mm 13750整机全宽mm2800整机全高mm 3520重量参数行驶状态整机质量kg 41000前轴轴荷kg15000后轴轴荷kg26000动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247/2200发动机额定扭矩N.m/(r/min)1350/1400行驶参数最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm291接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳)(空载) m/min ≥110 副起升机构最大速度(单绳)(空载) m/min ≥110QY60尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3510重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 291接近角° 17.5离去角° 12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2060基本臂m 11.2最长主臂m 42最长主臂+副臂m58支腿纵向距离m5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s60起重臂全伸全缩时间s ≤150最大回转速度r/min≥2.0主起升机构最大速度(单绳) m/min ≥130 副起升机构最大速度(单绳) m/min ≥108QY70尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3540重量参数行驶状态整机质量kg 43000前轴轴荷kg 17000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 270接近角°19离去角°13最大爬坡能力% 40百公里油耗L 42主要性能参数最大额定总起重量t 70最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2303基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.75支腿横向距离m 6.9工作速度参数起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY100尺寸参数Unit整体长宽高mm15600×3000×3850轴距mm 1420+2420+1800+1420+1505重量参数行驶状态整机质量kg 54900 58000轴荷1轴kg7500 75002轴kg7500 75003轴kg8300 100004轴kg12000 125005轴kg12000 125006轴kg7600 8000动力参数发动机额定功率kW/(r/min)360/1800 (306/1900)发动机额定扭矩N.m/(r/min)2200/1300 (2010/1200) 发动机额定转速r/min1800 (1900)最小离地间隙mm310行驶参数接近角° 20离去角° 14制动距离(车速为30km/h) m ≤10最大爬坡能力% 40最小转弯直径m 24百公里油耗L 70主要性能参数t最大额定总起重量m 100最小额定幅度3转台尾部回转半径平衡重处mm 4200副卷处mm 4590最大起重力矩基本臂kN.m 3450(4m×88t)最长主臂kN.m 1950(24m×7.1t)最长主臂＋副臂kN.m1230(19.2m×6t) 支腿距离(全伸)纵向m 7.56横向m 7.6起升高度基本臂m 13.5最长主臂m 50.9最长主臂＋副臂m 70.4起重臂长度Boom length基本臂最长主臂m 13.5最长主臂＋副臂m 51工作速度参数m 51+18.1+4副臂安装角起重臂变幅时间° 0、15、30起臂s 75起重臂伸缩时间全伸s 160最大回转速度r/min 2支腿伸缩时间水平支腿同时伸/缩s 25/15垂直支腿同时伸/缩s 45/25起升速度(单绳、第四层)主起升机构m/min 105副起升机构m/min 104QY130主要性能参数最大额定总起重量130t最小额定工作幅度3m转台尾部回转半径(平衡重)4600mm 最大起重力矩基本臂5003kN.m最长主臂2090kN.m支腿距离纵向7.56m横向7.6(5.2)m起升高度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 起重臂长度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 副臂安装角0°、15°、30°。
240吨吊车技术规格参数(总19页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--QAY240全地面起重机亮点简介1、成熟的全地面油气悬挂系统，及一、二、三、五、六桥转向，二、五、六桥驱动模式。
底盘转向灵活、驱动力强劲。
2、独有的“U”形截面7节吊臂，长达67米，自重轻、强度大，承载力更强。
3、先进的嵌入式臂头，结构件强度大，下滑块面积变大，受力状况更好，伸缩更加平稳，可有效防止吊臂在侧载后的扭转现象。
4、成熟、先进的单缸插销伸缩系统。
5、独有的自装卸、多组合平衡重系统。
6、独有的“副起重臂辅助动力安装装置”专利技术。
7、整车智能化检测故障自诊断系统。
8、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。
9、液压硬管采用进口卡套密封，杜绝泄露和老化。
QAY240全地面起重机技术规格全地面起重机，型号：QAY240最大额定起重量：240t一、技术介绍1、底盘部分徐工设计、制造，豪华全宽驾驶室，6桥底盘，驱动/转向模式为12×6×10。
、车架徐工设计、制造，防扭转箱型结构，进口高强度钢材制造。
支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。
、底盘发动机制造商：戴姆勒股份公司（德国奔驰）；型号：OM502LA.Ⅲ/5；型式：：V 型、液冷、八缸、四冲程、增压、中冷、电喷柴油发动机；环保性：环保排放符合国III标准（GB17691-2005）；燃料箱容量：约500L。
、动力传动系统变速箱德国ZF原装进口电控变速箱，有16个前进档和2个倒档，操纵可自动和手动选择，自动显示当前档位和手动操纵需要更换的档位。
分动箱原装进口分动箱，输入扭矩大。
机械式三轴结构。
装有应急转向油泵，当车辆失去动力被拖动时，实现转向动力。
车桥原装进口高强度车桥，重量轻，稳定性好。
第一桥：单胎，转向不驱动；第二桥：单胎，转向、驱动；第三桥：单胎，转向不驱动；第四桥：单胎，不转向也不驱动；第五桥：单胎，转向、驱动；第六桥：单胎，转向、驱动；传动轴端面齿联结式传动轴，传递扭矩大。
QY16D汽车起重机亮点简介1、我国最成熟、最受欢迎的16吨级汽车起重机，它是我国乃至全球市场总销售量和总保有量最多的汽车起重机型号。
2、卓越的结构件焊接技术，整机关键焊缝均采用焊接机械手焊接，工艺先进、质量可靠。
3、独特重力快放功能，实现空钩自由下放速度，高效、节能、实用。
4、采用回转有背压匹配技术，保证回转平稳，无抖动，消除异响。
5、硬管管路全部采用卡套式连接，液压管路连接可靠、密封性能好、泄漏少。
QY16D汽车起重机技术规格汽车起重机型号：QY16D最大额定起重量：16t一、技术介绍1、底盘部分徐工设计、制造，左侧驾驶室，3桥底盘，驱动/转向：6×4×2。
1.1、车架徐工设计、制造，抗扭箱型结构，高强度钢制造。
支腿箱体位于1桥和2桥之间以及车架后端，具有前后牵引挂钩。
全覆盖走台板。
1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK230Q3（东风牌）；型式：直列、六缸、水冷、蜗轮增压、电控柴油发动机；环保性：符合欧洲Ⅲ号标准；燃料箱容量：约260L 。
1.3、动力传动系统1.3.1、变速箱手动机械操纵，五档变速箱，稳定、可靠。
1.3.2、车桥高强度车桥，维护简便；第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向；第三桥：双胎，驱动不转向。
1.3.3、传动轴驱动轴均采用端面齿连接，优化动力传输，传递扭矩大。
1.4、桥悬挂前悬挂：纵置钢板弹簧式，筒式减震器后悬挂：纵置钢板弹簧式，双轴平衡。
1.5、转向机械式转向机构，带有液压助力。
1.6、轮胎斜交轮胎，11.00-20，适用于重型汽车，通用性强。
标配1个备胎。
1.7、制动行车制动：脚踏板操纵，双回路气压制动。
第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动：手制动可兼作应急制动和驻车制动，通过各轴上的弹簧储能制动气缸起作用的。
连续制动：发动机排气制动。
1.8、底盘驾驶室左侧式半头驾驶室，标配收放音机，可调式座椅和方向盘，大视野后视镜，手动门窗升降器，标配暖风。
各类吊车技术分析1．起重量Gn起重量是起重机安全起升物品的质量，单位T(吨)。
对于流动式起重机来说，其额定起重量是随幅度而变化的，标牌上标定的起重量值是最大额定起重量，指基本臂处于最小幅度时的最大起重量。
2．幅度L幅度是起重机置于水平场地时，吊具垂直中心线至回转中心线之间的水平距离，单位m。
它是臂架长度与臂架仰角的函数，在臂架长度一定时，仰角越大，幅度越小。
有效幅度是指使用支腿侧向工作时，吊具垂直中心线至该侧支腿中心线的水平距离。
当轮胎式起重机幅度小于支腿跨距一半时，作业无法进行。
规定有效幅度A的极限值[A]为：3．起重力矩M起重力矩是汽车起重机的起重特性指标，单位N·m，为起重量和相应的工作幅度的乘积。
4．起升高度H起升高度是吊具上升到最高极限位置时，吊具中心至地面的垂直距离，单位m。
当臂架长度一定，起升高度随幅度减少而增加（见图10－l）。
5．工作速度V（1）起升速度vq。
它是起升机构在稳定运行状态下，吊额定载荷的垂直位移速度，单位m/min。
为降低功率，减少冲击，流动式起重机的起升速度应取较低值。
（2）变幅速度v1。
它是变幅机构在稳定运动状态下，在变幅平面内吊挂最小额定载荷，从最大幅度至最小幅度的水平位移平均速度，单位m/min。
有时用最大幅度到最小幅度的时间表示。
变幅速度对起重作业的平稳性和安全性影响较大，平均速度在15m/min左右。
（3）旋转速度ω。
它是旋转机构在稳定运动状态下，驱动起重机转动部分的回转角速度，单位r/min。
受到旋转启制动惯性力的限制，旋转速度不能过大，一般在3r/min左右，当回转半径增大，旋转速度相应降低。
（4）行走速度v。
它是在道路上行驶状态下，流动式起重机的平稳运行速度，单位工作场地转移速度要快，汽车起重机行走速度较高，可以与汽车编队行驶，轮胎起重机的行走速度一般较汽车起重机低。
此外，还有伸缩式臂架起重机特有的参数，臂架伸缩速度，单位m/min，一般外伸速度是缩回速度的1倍左右。
8吨汽车起重机性能表
20吨汽车吊机额定性能表
25吨汽车起重机起重性能表（主臂）
25吨汽车起重机起重性能表（副臂）
30吨汽车起重机性能表（一）
30吨汽车起重机性能表（二）
注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t
????2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻
50吨汽车起重机性能表（主表）
以下工况仅供参考，实际请与本公司业务员联系！
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定) ? 50吨汽车起重机性能表（副臂）
80吨汽车起重机起重性能表(一)
以下工况仅供参考，实际请与本公司业务员联系！
80吨汽车起重机起重性能表(二)
以下工况仅供参考，实际请与本公司业务员联系！
以下工况仅供参考，实际请与本公司业务员联系！
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
150吨汽车起重机性能表(二)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)。
1.DBQ3000塔式起重机型 号 DBQ3000（现有变型代号：Ⅰ型，Ⅱ型） 最大额定起重量主臂工况 160 t ×21m （主臂长30.32 m ～48.32m 时） 塔式工况 100 t ×20m （主臂长66.32 m ＋副臂长24m时）外形尺寸图1-7 DBQ3000I型塔式起重机塔式工作外形图与起升高度9080705060403020100主要技术参数续前＊总起重量= 额定起重量＋吊钩组和绳具重量2. BTQ2000塔式起重机一、型号意义1/10k N.m制造厂保定电力修造厂二、外形尺寸三、主要技术参数3.FZQ—1250筒吊规格型号F Z Q1250 最大额定起重量慢速 50 t快速 15 t 外形尺寸主要技术参数起重性能表主要部件尺寸和重量4.DZQ200塔式起重机一、型号意义自长式名义起重力矩起重机的1/10k N·m 制造厂安徽电力建设修造厂二、外形尺寸三、主要技术参数＊最小速度可调至额定值的1/10。
11两种布置时牵绳的预拉力和最大拉力注 1. 表中数据分子指水平牵绳，分母指斜牵绳；2. 牵绳布置在4个方向，每方用2根或4根绳，表中拉力为每一方向的合力数值，绳长为单根绳的长度；3. 对于162m起升高度，需三层牵绳附着，其拉力值须与生产厂家联系确定。
12131020304050583.5012345678起 重 特 性 曲 线工作幅度（m）59m54m49m额定起重量（t ）起重性能表145.QTZ80塔式起重机15一、技术性能表16二、起重量表幅度R—m 起重量Q—kg三、起升速度与最大起重量操作档位关系表17四、相关参数与尺寸轨距×轴距5m×5m 行走轮数量8个行走轮直径Ф400m m 电缆卷筒容量65m 液压顶升系统工作压力H 25MPa B 6.5Mpa186、MK2500起重机1920MK2500起重性能曲线表217.龙门吊2223。
目录5t/14m龙门式起重机起重性能技术参数 (2)10t/20m龙门式起重机性能技术参数 (3)MG2020龙门式起重机性能技术参数 (4)MG3242龙门起重机的主要技术性能 (6)MQ442龙门起重机的主要技术性能 (7)MQ642龙门起重机的主要技术性能 (8)DBQ630型塔式起重机（可作为炉顶吊用） (10)DBQ1000型塔式起重机（可作为炉顶吊用） (14)DBQ3000型塔式起重机 (16)QUY50型液压履带式起重机 (29)7150型液压履带起重机 (39)LS-248RH5液压履带起重机 (54)尼渤海尔LR1200型200吨履带式起重机 (67)M250液压履带起重机 (79)QY-8型汽车起重机 (142)QY20型汽车起重机 (144)TL-252型汽车起重机 (148)TG-500E型汽车起重机 (152)NK-500E-V型汽车起重机 (156)TG-900E型汽车起重机 (160)钢索液压提升装置GYT-200（Ⅱ） (165)SCD200J施工升降机 (166)5t/16.8m龙门式起重机起重性能技术参数5t电动葫芦起重量：5t大跑行走速度：22m/min起升速度：7m/min起升高度：6.8m轨距：16.8m总长×宽×高=19m×4.77m×9m起重机轮压6t5t/20m龙门式起重机起重性能技术参数5t电动葫芦起重量：5t大跑行走速度：26m/min起升速度：7m/min起升高度：6.8m轨距：16.8m总长×宽×高=19m×4.77m×9m起重机轮压7t10t/15m龙门式起重机起重性能技术参数10t电动葫芦起重量：10t大跑行走速度：26m/min起升速度：7m/min起升高度：6.8m轨距：16.8m总长×宽×高=19m×4.77m×9m起重机轮压7t10t/20m龙门式起重机性能技术参数起重量：10t最大起升高度：10.105m起升速度：7m/min主钩行走速度：20m/min大跑行走速度：25m/min大跑行走轨道：50kg/m大跑行走范围：150m轨距：20m总长×宽×高=28m×8.951m×13.32m在龙门吊上单只行走轮允许负载不大于8t；吊车最大组件重7.2t。
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633长沙中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求,运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品,并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘,视野宽广,装饰豪华舒适,三桥驱动,三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵,开式、闭式结合的变量系统,使得各执行机构的工作能力充分发挥,双摇杆操纵,能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作,极大地提高了起重机的工作效率。
具有操作轻便、灵活,工作平稳可靠,无级调速等特点。
在液压系统中,设有溢流阀、平衡阀、液压锁、制动阀等安全装置,以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统,可保证操作安全可靠,并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号: ZLJ5550JQZ120H工程行业型号: QY120H产品特征号: QY120H6332.2 主要技术参数项目数值备注工作性能参数最大额定总起重量kg 120000基本臂最大起重力矩kN.m 4586.4 6m幅度主臂最大起升高度m 58.5 不考虑吊臂变形,括号内数值为加上加长臂的值副臂最大起升高度m 77 / (85工作速度主卷扬单绳最大速度m/min 115 第四层副卷扬单绳最大速度m/min 70 第三层起重臂伸出时间s ≥460起重臂起臂时间s ≥70回转速度r/min ≤1.5行驶参数最高行驶速度km/h 72最大爬坡度% 40最小转弯直径m 23最小离地间隙mm 280自由加速烟度排放限值FSN ≤2.0 GB14761.6-1993 尾气排放限值符合标准规定GB3847-2005GB 17691-2005 国Ⅲ百公里油耗L 70质量参数行驶状态自重(总质量kg 54900 整车整备质量kg 54770 前桥轴荷kg 19900 后桥轴荷kg 35000尺寸参数外形尺寸(长×宽×高 mm 14690×3000×3900支腿纵向距离m 7.67支腿横向距离m 7.3(全伸、5.0(半伸主臂长m 12.8 ~57.5主臂仰角°-1.5 ~82副臂长m 11、18.6副臂+加长臂m 26.6副臂安装角°0、30底盘型号ZLJ5551 特征号:ZLJ5551H3 类别二类发动机型号OM501LA.3/18额定功率kW/r/min320 1800r/min时最大输出扭矩N.m/r/min 2100 1080r/min时生产企业长沙中联重工科技发展股份有限公司2.3额定起重量表表1-1单位:吨工作幅度(m主臂(m支腿全伸,0t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 110.090.0 90.03.5 100.090.0 85.0 70.04.0 87.0 85.0 80.0 64.04.5 81.0 78.0 68.0 59.0 55.05.0 73.0 70.0 56.0 51.0 50.0 43.56.0 51.0 49.0 43.0 43.0 42.8 42.0 35.07.0 36.0 35.0 32.5 32.0 32.0 32.5 31.0 25.58.0 27.0 27.0 25.0 25.0 25.5 26.0 24.0 24.0 22.59.0 21.0 21.0 20.0 20.0 20.0 21.0 20.0 19.5 19.5 18.410.0 16.5 17.0 16.0 16.0 17.0 17.2 16.5 16.4 16.0 16.2 15.0 12.5 12.0 11.5 10.5 11.0 12.0 12.5 12.0 13.0 12.0 12.0 12.5 11.0 14.0 8.0 7.2 8.0 8.5 9.5 8.8 8.5 9.0 9.0 9.5 9.5 16.0 4.5 5.5 6.0 7.0 6.5 6.5 6.6 7.0 7.0 7.2 18.0 3.0 3.8 4.5 5.5 5.0 4.8 5.0 5.2 5.6 5.8 20.0 2.5 3.2 4.0 3.5 3.5 3.8 4.0 4.5 4.5 22.0 1.5 2.1 3.0 2.5 2.5 2.8 3.0 3.5 3.5 24.0 1.4 2.0 1.7 1.8 2.0 2.2 2.5 2.6 26.0 1.3 1.2 1.5 2.0 2.0 28.0 1.2 1.4 30.032.034.036.038.040.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t表1-2单位:吨工作幅度(m主臂(m支腿全伸,10t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 112.090.0 90.03.5 105.090.0 85.0 65.04.0 95.0 88.0 80.0 62.04.5 87.0 82.0 75.0 59.0 55.05.0 78.0 75.5 69.0 55.0 50.0 45.06.0 63.0 61.0 60.0 52.0 48.0 41.0 35.07.0 52.0 50.0 46.0 46.0 45.0 38.0 33.0 26.08.0 40.0 38.0 36.0 36.0 36.0 36.5 31.5 25.0 23.09.0 31.0 31.0 29.0 29.0 29.5 30.0 28.0 24.0 22.0 18.010.0 25.0 26.0 24.0 24.0 24.5 25.0 24.0 23.0 20.0 16.0 15.012.0 17.0 17.0 17.2 18.0 18.5 18.0 17.5 18.0 15.0 14.0 12.0 14.0 12.0 12.0 13.0 14.0 14.5 14.0 13.5 13.0 13.5 12.0 11.0 16.0 9.0 9.5 10.5 11.0 11.0 10.0 11.0 11.2 11.5 10.0 18.0 7.0 7.5 8.5 9.0 8.5 8.5 8.7 9.0 9.5 9.0 20.0 6.0 6.5 7.2 7.0 7.0 7.0 7.5 8.0 8.0 22.0 4.5 5.3 6.0 5.5 5.5 5.8 6.0 6.5 6.5 24.0 4.1 4.5 4.2 4.3 4.6 5.0 5.5 5.2 26.0 3.0 3.6 3.5 3.5 3.6 4.0 4.5 4.5 28.0 2.8 2.5 2.6 2.8 3.2 3.6 3.5 30.0 2.0 2.0 2.0 2.2 2.5 3.0 3.0 32.0 1.4 1.5 1.5 2.0 2.3 2.5 34.0 1.2 1.5 1.8 2.0 36.0 1.0 1.5 1.5 38.0 1.0 1.0 40.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,24t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 115.090.0 90.03.5 110.090.0 85.0 70.04.0 100.090.0 80.0 65.04.5 90.0 85.0 75.0 60.0 55.05.0 80.0 80.0 70.0 57.0 51.0 46.06.0 70.0 70.0 64.0 54.0 50.0 42.0 36.07.0 60.0 60.0 57.0 50.0 46.5 40.0 33.5 26.08.0 50.0 50.0 50.0 45.0 44.0 37.0 32.2 25.5 23.09.0 40.0 41.0 42.0 40.0 40.0 35.0 30.0 25.0 22.0 18.010.0 35.0 35.8 35.2 34.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 26.0 25.6 26.5 27.0 27.3 25.0 22.0 19.0 15.2 14.0 12.0 14.0 20.0 19.0 20.0 20.0 20.5 21.0 20.0 17.2 14.0 13.0 11.0 16.0 15.0 16.0 16.2 16.5 17.0 16.8 15.7 12.8 12.0 10.5 18.0 12.0 12.4 12.6 13.0 13.5 13.5 13.8 12.0 11.0 10.0 20.0 10.2 10.5 10.5 11.0 11.0 11.3 11.5 10.5 9.5 22.0 8.0 8.2 8.5 9.0 9.2 9.4 9.7 10.0 8.5 24.0 7.0 7.2 7.6 7.8 8.0 8.2 8.5 8.0 26.0 5.3 5.7 6.2 6.5 6.6 7.0 7.3 7.5 28.0 4.7 5.4 5.4 5.5 5.8 6.3 7.0 30.0 3.8 4.5 4.5 4.7 5.0 5.4 6.0 32.0 3.5 3.7 3.9 4.1 4.6 5.0 34.0 3.0 3.0 3.2 3.5 4.0 4.5 36.0 2.4 2.6 3.0 3.4 3.8 38.0 2.0 2.2 2.4 2.8 3.2 40.0 1.7 2.0 2.4 2.8 42.0 1.2 1.5 1.8 2.4 44.0 1.2 1.5 2.0 46.0 1.0 1.3 1.5 48.0 1.0 1.2 50.0 1.0 52.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,32t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 112.0 90.0 83.0 70.04.0 102.0 90.0 83.0 64.04.5 95.0 83.0 78.0 60.0 55.05.0 87.0 76.0 70.0 55.0 51.0 46.06.0 74.0 70.0 63.5 52.0 50.0 42.0 36.07.0 62.0 62.0 57.5 47.0 46.5 40.0 33.5 26.08.0 53.0 53.0 51.0 43.0 44.0 37.0 32.2 25.5 23.09.0 47.0 46.0 44.0 38.0 40.0 35.0 30.0 25.0 22.0 18.010.0 39.0 41.0 40.0 35.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 30.0 30.0 30.0 30.0 27.5 25.0 22.0 19.0 15.2 14.0 12.5 14.0 23.0 23.0 23.0 23.0 23.3 22.8 20.0 17.2 14.0 13.0 11.0 16.0 17.5 18.0 18.0 18.4 18.4 17.0 15.7 12.8 12.0 10.5 18.0 14.0 14.5 14.5 14.8 15.5 15.5 14.3 12.0 11.0 10.0 20.0 11.5 12.0 12.2 12.8 12.8 12.5 11.5 10.5 9.5 22.0 9.5 10.0 10.5 10.7 10.7 11.0 10.5 10.0 8.5 24.0 8.0 8.5 9.0 9.0 9.2 9.5 9.7 8.0 26.0 6.5 7.2 7.7 7.6 7.8 8.2 8.5 7.5 28.0 6.0 6.5 6.5 6.7 7.0 7.4 7.0 30.0 5.0 5.5 5.5 5.7 6.0 6.3 6.4 32.0 4.7 4.7 4.8 5.2 5.5 5.5 34.0 4.0 4.0 4.2 4.4 4.8 4.8 36.0 3.2 3.5 3.8 4.1 4.2 38.0 2.0 2.8 3.2 3.6 3.6 40.0 1.5 2.4 2.7 3.0 3.1 42.0 2.0 2.2 2.6 2.7 44.0 1.8 2.2 2.2 46.0 1.5 1.8 1.9 48.0 1.5 1.6 50.0 1.4 52.0 1.2 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,38t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 115.090.0 83.0 70.04.0 105.090.0 83.0 69.0 55.04.5 96.084.0 78.0 66.0 55.0 45.05.0 90.078.0 70.0 63.0 50.5 45.06.0 78.071.0 63.5 57.0 49.0 41.5 35.07.0 65.064.0 57.5 52.0 46.5 39.5 33.5 26.08.0 55.055.0 52.0 47.0.. 42.5 37.2 32.0 25.5 23.09.0 48.047.0 46.0 43.0 40.0 34.5 30.0 25.0 22.0 18.510.0 42.041.0 41.0 39.5 36.0.. 32.6 27.5 24.3 20.0 16.5 15.012.0 35.5 34.5 34.0 31.5 29.0 24.5 21.8 17.0 15.0 14.0 12.5 14.0 26.6 26.3 27.0 27.5 24.3 22.4 19.0 15.5 14.0 12.4 11.0 16.0 21.0 21.5 22.0 21.6 19.6 17.0 15.6 12.8 11.8 10.5 18.0 17.0 17.5 18.0 18.0 17.5 15.5 14.0 12.0 11.0 10.0 20.0 14.4 14.5 14.8 15.6 14.7 12.5 11.5 10.5 9.5 22.0 12.0 12.2 12.5 13.2 13.2 11.0 10.5 10.0 8.5 24.0 10.4 10.5 11.3 11.2 10.0 9.8 9.5 8.0 26.0 8.6 9.0 9.8 9.6 9.4 9.2 9.2 7.5 28.0 7.7 8.4 8.4 8.5 8.5 8.6 7.0 30.0 6.5 7.2 7.2 7.5 7.8 8.0 6.4 32.0 6.3 6.3 6.5 6.8 7.0 6.0 34.0 5.0 5.5 5.7 6.0 6.3 5.6 36.0 4.7 4.9 5.2 5.6 5.0 38.0 4.0 4.3 4.5 4.8 4.8 40.0 3.8 4.0 4.3 4.4 42.0 3.4 3.4 3.8 3.9 44.0 3.0 3.3 3.4 46.0 2.5 2.9 3.0 48.0 2.5 2.6 50.0 2.0 2.2 52.0 2.0 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t2.4 行驶状态外形尺寸图(尺寸单位:mm3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂,由进口WELDOX 960E的高强度结构钢焊接而成。
各类吊车性能参数及外形尺寸吊车是一种用于货物起重和搬运的重型机械设备。
不同类型的吊车具有不同的性能参数和外形尺寸。
下面将介绍几种常见的吊车类型的性能参数和外形尺寸。
1.履带式起重机履带式起重机是一种以履带作为行走机构的吊车，适用于恶劣的工地条件。
其性能参数和外形尺寸如下：-最大额定起重量：通常在100吨到3000吨之间。
-工作半径：通常在10米到100米之间。
-着陆面积：通常在20平方米到200平方米之间。
-总重量：通常在100吨到2000吨之间。
-外形尺寸（长×宽×高）：通常在10米×3米×4米到30米×6米×10米之间。
2.塔式起重机塔式起重机是一种吊臂安装在塔身上的吊车，适用于高层建筑施工。
其性能参数和外形尺寸如下：-最大额定起重量：通常在1吨到64吨之间。
-最大起重高度：通常在30米到1000米之间。
-最大起重距离：通常在20米到80米之间。
-总重量：通常在3吨到30吨之间。
-外形尺寸（长×宽×高）：通常在2米×2米×5米到10米×10米×30米之间。
3.车载式起重机车载式起重机是一种吊臂安装在汽车底盘上的吊车，适用于道路施工和短距离货物搬运。
其性能参数和外形尺寸如下：-最大额定起重量：通常在2吨到200吨之间。
-最大起重高度：通常在10米到50米之间。
-最大起重距离：通常在5米到30米之间。
-总重量：通常在5吨到50吨之间。
-外形尺寸（长×宽×高）：通常在6米×2.5米×3.5米到15米×3.5米×4.5米之间。
4.船载式起重机船载式起重机是一种吊臂安装在船上的吊车，适用于海上货物搬运。
其性能参数和外形尺寸如下：-最大额定起重量：通常在1吨到2000吨之间。
-最大起重高度：通常在10米到100米之间。
-最大起重距离：通常在5米到50米之间。
起重机主要技术参数起重机主要参数是表征起重机主要技术性能指标的参数，是起重机设计的依据，也是重机安全技术要求的重要依据。
一、起重量G：起重量指被起升重物的质量，单位为kg或t。
可分为额定起重量、最大起重量、总起重量、有效起重量等。
1、额定起重量Gn：额定起重量为起重机能吊起的物料连同可分吊具或属具（如抓斗、电磁吸盘、平衡梁等质量的总和。
2、总起重量Gz：总起重量为起重机能吊起的物料连同可分吊具和长期固定在起重机上的吊具和剧（包括吊钩、滑轮组、起重钢丝绳以及在起重小车以下的其他起吊物）的质量总和。
3、有效起重量Gp：有效起重量为起重机能吊起的物料的净质量。
该参数需要说明如下：第一，起重机标牌上标定的起重量，通常都是指起重机的额定起重量，应醒目表示在起重机结构的明显位置上。
第二，对于臂架类型起重机来说，其额定起重量是随幅度而变化的，其起重特性指标是用起重力矩来表征的。
标牌上标定的值是最大起重量。
第三，带可分吊具（如抓斗、电磁吸盘、平衡梁等）的起重机，其吊具和物料质量的总服额定起重量，允许起升物料的质量是有效起重量。
二、起升高度H：起升高度是指起重机运行轨道顶面（或地面）到取物装置上极限位置的垂直距离，单位为m。
通常用吊钩时，算到吊钩钩环中心；用抓斗及其他容器时，算到容器底部。
1、下降深度h：当取物装置可以放到地面或轨道顶面以下时，其下放距离称为下降深度。
即吊具最低工作位置与起重机水平支承面之间的垂直距离。
2、起升范围D：起升范围为起升高度和下降深度之和，即吊具最高和最低工作位置之间的垂直距离。
三、跨度S：跨度指桥式类型起重机运行轨道中心线之间的水平距离，单位为m。
桥式类型起重机的小车运行轨道中心线之间的距离称为小车的轨距。
地面有轨运行的臂架式起重机的运行轨道中心线之间的距离称为该起重机的轨距。
四、幅度L：旋转臂架式起重机的幅度是指旋转中心线与取物装置铅垂线之间的水平距离，单位为 m。
非旋转类型的臂架起重机的幅度是指吊具中心线至臂架后轴或其他典型轴线之间的水，平距离。
