目录各种吊车技术参数 ........................................................................................................................................... .. (2)1.LH 型电动葫芦桥式起重机(5T (2)2.LH 型电动葫芦桥式起重机(10T (3)3.LH 型电动葫芦桥式起重机(16/5T (4)4.LH 型电动葫芦桥式起重机(20/5—32/10T (4)5.LB 型防爆桥式起重机10T (5)6.LDA 型电动单梁起重机(1~10T (7)7.LX 型电动单梁悬挂起重机 (10)8.SDQ 型手动单梁起重机 (11)9.SDQ 型手动单梁起重机 (14)10.QD 型 5-50吨吊钩桥式起重机 ................................................................................................................. 16 11.QB 型5—10吨防爆吊钩桥式起重机 ....................................................................................................... 19 12.5-10吨绝缘桥式起重机 ............................................................................................................................21 13.16/3.2-20/5吨缘绝桥式起重机 (22)各种吊车技术参数1.LH 型电动葫芦桥式起重机(5T本机结构主要由主梁、横梁、大车运行机构、小车及小车运行机构和固定在小车架上的 CD1-AZ 型或 MD1-AZ 型固定式电动葫芦所组成。
投标设备主要技术参数一、QD双梁式桥式(吊钩)起重机1、起重量:10t2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、起升速度:10.1米/min6、大车运行速度:约30~74.3m/min(三档调速)7、小车运行速度:约20~43.8m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁桥式(吊钩)二、QD双梁式桥式(吊钩)起重机1、起重能力:20t(主钩)5t(副钩)2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、提升速度:7.2m/min(主钩) 15.3m/min(副钩三档调速)6、大车运行速度:约40~87.6m/min(三档调速)7、小车运行速度:约20~44.2m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁式桥式(吊钩)投标设备性能描述一、双梁桥式起重机技术说明我公司本着结构合理,工艺先进、经济实用、安全可靠、操作方便合理、高效节能、维修方便的原则,遵照国家起重机设计规范及有关标准,结合需方工艺条件和技术要求,确保产品质量,让用户满意。
产品用途:下料车间和机加工车间技术说明内容如下:制造过程中,严格按照GB3811-2008《起重机设计规范》的要求进行设计,产品技术指标、质量标准达到GB/T14405-1993《通用桥式起重机》规定的质量要求。
操纵室为大视野,配有航空座椅,操作方便、环境舒适,使用性能稳定,动作灵敏,安全可靠。
一、机构部分:本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成。
一般规定1)使用特殊钢制作的机械部件均需作必要的热处理;2)起重机上使用的钢材必须满足国家标准,并应具有合格证;3)铸造件和锻造件质地应均匀,不得有气孔、夹渣、裂纹等缺陷;4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小;5)应使开口部或切口部的应力集中为最小;6)主要承载的腹板厚度不得小于6mm。
QY8尺寸参数Unit 整机全长mm9080整机全宽mm2400整机全高mm3180重量参数 行驶状态整机质量kg10000前轴轴荷kg2600后轴轴荷kg7400动力参数 发动机型号 YC4E140-30(国Ⅲ)发动机额定功率kW/(r/min)105/2500发动机额定扭矩N.m/(r/min)500/1600行驶参数 最高行驶速度km/h75最小转弯直径mm16000最小离地间隙mm260接近角°29离去角°11最大爬坡能力%28百公里油耗L27主要性能参数 最大额定总起重量t8最小额定幅度m3转台尾部回转半径m 2.4最大起重力矩KN.m235.2基本臂m7.2最长主臂m16.6最长主臂＋副臂m22.1支腿纵向距离m 3.825支腿横向距离m 4.000工作速度参数 起重臂变幅时间s35起重臂全伸时间s36最大回转速度r/min 2.8主起升机构单泵/双泵合流QY12尺寸参数Unit整机全长mm10200整机全宽mm2500整机全高mm3200重量参数行驶状态整机质量kg16000前轴轴荷kg6000后轴轴荷kg10000动力参数发动机型号SC8DK230Q3发动机额定功率kW/(r/min)170/2200 820/1400发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径mm18000最小离地间隙mm260接近角°22离去角°11最大爬坡能力%28百公里油耗L~40主要性能参数最大额定总起重量t12最小额定幅度m3转台尾部回转半径m2.6最大起重力矩kN.m 410基本臂m8.6最长主臂m21最长主臂＋副臂m21+5.5支腿纵向距离m3.98支腿横向距离m4.8工作速度参数起重臂变幅时间s50起重臂全伸时间s75最大回转速度r/min≥2.3主起升机构满载/空载（单绳）m/min70/70QY16尺寸参数Unit整机全长mm11990整机全宽mm2500整机全高mm3350重量参数行驶状态整机质量kg22900前轴轴荷kg5240后轴轴荷kg17660动力参数发动机型号上柴SC8DK230Q3(国Ⅲ)发动机额定功率kW/(r/min)170/2200发动机额定扭矩N.m/(r/min)830/1400行驶参数最高行驶速度km/h70最小转弯直径mm20000最小离地间隙mm270接近角°21离去角°10最大爬坡能力%24百公里油耗L~35主要性能参数最大额定总起重量t16最小额定幅度m3转台尾部回转半径m3.12最大起重力矩KN.m738基本臂m9.9最长主臂m23.6最长主臂＋副臂m30.6支腿纵向距离m4.6支腿横向距离m5.4工作速度参数起重臂变幅时间s60起重臂全伸时间s75最大回转速度r/min≥2.5主起升机构满载/空载（单绳）m/min54/100副起升机构满载/空载（单绳）m/min54/100QY20尺寸参数Unit整体全长mm12000整机全宽mm2500整机全高mm3300重量参数行驶状态整机质量kg26020前轴轴荷kg7000后轴轴荷kg19020动力参数发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径m20最小离地间隙mm270接近角°16离去角°13最大爬坡能力%35百公里油耗L ~35主要性能参数最大额定总起重量t20最小额定幅度mm3000转台尾部回转半径m3.38最大起重力矩kN.m833基本臂m10.1最长主臂m31.6最长主臂+副臂m39.9支腿纵向距离m4.9支腿横向距离m5.4工作速度参数起重臂变幅时间s75起重臂全伸时间s95最大回转速度r/min 3主起升机构最大速度(单绳)m/min100副起升机构最大速度(单绳)m/min100QY25尺寸参数Unit整体全长mm12380 / 12470整机全宽mm2500整机全高mm3500 / 3600重量参数行驶状态整机质量kg 26400 / 27200前轴轴荷kg6530 / 7160后轴轴荷kg19870 / 20040动力参数发动机型号SC8DK260Q3(国III)发动机额定功率kW/(r/min)192/2200发动机额定扭矩N.m/(r/min)1000/1400行驶参数最高行驶速度km/h63最小转弯直径m19最小离地间隙mm273接近角°21离去角°10最大爬坡能力%23 / 32百公里油耗L~38主要性能参数最大额定总起重量t25最小额定幅度mm3000转台尾部回转半径m3.56最大起重力矩kN.m806基本臂m10.2最长主臂m31.5最长主臂+副臂m39支腿纵向距离m4.8 / 4.95支腿横向距离m6工作速度参数起重臂变幅时间s60起重臂全伸时间s135最大回转速度r/min≥3主起升机构最大速度(单绳) m/min≥120副起升机构最大速度(单绳)m/min≥120QY30尺寸参数Unit 整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数 行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数 发动机型号 WD615.329 / SC8DK280Q3 (国III) 发动机额定功率kW/(r/min) 206/2200213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数 最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角° 19离去角° 13最大爬坡能力% 30百公里油耗L 40主要性能参数 最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数 68起重臂变幅时间s 150 / 140起重臂全伸时间s 2.5最大回转速度r/min 120 120主起升机构最大速度(单绳) m/min 副起升机构最大速度(单绳) m/minQY35尺寸参数Unit 整体全长mm 12620整机全宽mm 2500整机全高mm 3350重量参数 行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数 发动机型号 SC9DK320Q3(国III)发动机额定功率kW/(r/min) 235 / 2200 发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数 最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角° 17离去角° 15.7最大爬坡能力% 40百公里油耗L 30主要性能参数 最大额定总起重量t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂m 54.6支腿纵向距离m 5.35支腿横向距离m 6工作速度参数 起重臂变幅时间s 68起重臂全伸时间s ≤155最大回转速度r/min 2.5主起升机构最大速度(单绳) m/min 130 副起升机构最大速度(单绳) m/min 130 QY40尺寸参数Unit整体全长mm13050整机全宽mm≤2800整机全高mm3430重量参数行驶状态整机质量kg40400前轴轴荷kg14500后轴轴荷kg25900动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247 / 2200发动机额定扭矩N.m/(r/min)1350 / 1400行驶参数最高行驶速度km/h75最小转弯直径m≤24最小离地间隙mm285接近角°16离去角°11最大爬坡能力%46百公里油耗L46主要性能参数最大额定总起重量t40最小额定幅度mm3000转台尾部回转半径m3.482最大起重力矩kN.m1400基本臂m10.7最长主臂m40.1最长主臂+副臂m55.1支腿纵向距离m5.65支腿横向距离m6.6工作速度参数起重臂变幅时间s ≤88起重臂全伸时间s ≤180最大回转速度r/min2.0主起升机构最大速度(单绳) m/min 110副起升机构最大速度(单绳)m/min110QY50尺寸参数Unit整体全长mm 13750整机全宽mm2800整机全高mm 3520重量参数行驶状态整机质量kg 41000前轴轴荷kg15000后轴轴荷kg26000动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247/2200发动机额定扭矩N.m/(r/min)1350/1400行驶参数最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm291接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳)(空载) m/min ≥110副起升机构最大速度(单绳)(空载) m/min ≥110QY60尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3510重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 291接近角° 17.5离去角° 12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2060基本臂m 11.2最长主臂m 42最长主臂+副臂m58支腿纵向距离m5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s60起重臂全伸全缩时间s ≤150最大回转速度r/min≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY70尺寸参数Unitmm 整体全长mm 13500整机全宽mm 2800整机全高mm 3540重量参数 行驶状态整机质量kg 43000前轴轴荷kg 17000后轴轴荷kg 26000动力参数 发动机型号 WD615.338(国III)发动机额定功率kW/(r/min) 276/2200 发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数 最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 270接近角° 19离去角° 13最大爬坡能力% 40百公里油耗L 42主要性能参数 最大额定总起重量t 70最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2303基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.75支腿横向距离m 6.9工作速度参数 起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY100尺寸参数Unit整体长宽高mm15600×3000×3850轴距mm 1420+2420+1800+1420+1505重量参数行驶状态整机质量kg 54900 58000轴荷1轴kg7500 75002轴kg7500 75003轴kg8300 100004轴kg12000 125005轴kg12000 125006轴kg7600 8000动力参数发动机额定功率kW/(r/min)360/1800 (306/1900)发动机额定扭矩N.m/(r/min)2200/1300 (2010/1200)发动机额定转速r/min1800 (1900)最小离地间隙mm310行驶参数接近角° 20离去角° 14制动距离(车速为30km/h) m ≤10最大爬坡能力% 40最小转弯直径m 24百公里油耗L 70主要性能参数t 最大额定总起重量m 100最小额定幅度 3转台尾部回转半径平衡重处mm 4200副卷处mm 4590最大起重力矩基本臂kN.m 3450(4m×88t)最长主臂kN.m 1950(24m×7.1t)最长主臂＋副臂kN.m1230(19.2m×6t)支腿距离(全伸)纵向m 7.56横向m 7.6起升高度基本臂m 13.5最长主臂m 50.9最长主臂＋副臂m 70.4起重臂长度Boom length基本臂最长主臂m 13.5最长主臂＋副臂m 51工作速度参数m 51+18.1+4副臂安装角起重臂变幅时间° 0、15、30起臂s 75起重臂伸缩时间全伸s 160最大回转速度r/min 2支腿伸缩时间水平支腿同时伸/缩s 25/15垂直支腿同时伸/缩s 45/25起升速度(单绳、第四层)主起升机构m/min 105副起升机构m/min 104QY130主要性能参数最大额定总起重量130t最小额定工作幅度3m转台尾部回转半径(平衡重)4600mm 最大起重力矩基本臂5003kN.m最长主臂2090kN.m支腿距离纵向7.56m横向7.6(5.2)m起升高度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 起重臂长度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 副臂安装角0°、15°、30°。
125t 汽车吊性能表（19t 配重）50t 履带吊车性能见下表：幅度 m臂长15m 臂长30m 臂长40m 起重量t起升高度 m起重量t起升高度 m起重量t起升高度 m4.5 50 12.15.0 40 12.06.0 30 11.77.0 25 11.38.0 21.5 10.7 20 26.59.0 17.5 10.0 16.5 26.310.0 15.5 9.4 14.5 26.1 8 36 11.0 13.5 8.7 12.7 25.6 7.3 35.8 12.0 11.7 8.0 12.1 25.4 6.7 35.6 14.09.45.09.4 24.5 5.6 35.1 16.07.5 23.5 4.8 34.3 18.06.122.4 4.1 33.8 20.05.521.23.432.9工倍半径 （m ] 起里橘长Cm ]14.0 19.2 23.528.733.038.242.53 125 105 3.5 115 1004 110 95 804.5 103 89 75 5 97 85 70 596 83 76 65 55 457 69 68 58 51 44 368 59 58 53 47 41 35 28 9 51 50 48 44 38.5 34 27.5 10 4442 41 41 36 32 26.4 12 31.5 30.5 30.5 31 29.2 24.2 14 24.0 23.4 23.8 24 24.8 22.3 1618.417.9 18.7 19.1 19.9 20.3 18 14.0 14.7 15.1 16.1 16.7 20 10.911 .7 12.1 1 3.1 1 3.7 229.2 9.7 10.7 11.4 24 7.3 7.7 8.7 9.4 265.75.1 7.1 7.8 28 4.8 5.86.4 30 3.74.75.3 323.74.3 34 2.93.5 362.8 382.14050吨汽车吊性能见下图表：200t履带吊主杆起重性能表（履带间距7.25m,配重76.9t）200吨履带式吊车副杆起重性能表（跨距7.25m,配重78.91t）20cl七履带吊主动臂和起重臂的工作半径表TzuCC-600、CC-1000、CC-2000型履带起重机为上海建筑机械制造厂与德国德马克公司生产。
QY8尺寸参数Unit整机全长mm 9080整机全宽mm 2400整机全高mm 3180重量参数行驶状态整机质量kg 10000前轴轴荷kg 2600后轴轴荷kg 7400动力参数发动机型号YC4E140-30(国Ⅲ)发动机额定功率kW/(r/min) 105/2500 发动机额定扭矩N.m/(r/min) 500/1600 行驶参数最高行驶速度km/h 75最小转弯直径mm 16000最小离地间隙mm 260接近角°29离去角°11最大爬坡能力% 28百公里油耗L 27主要性能参数最大额定总起重量t 8最小额定幅度m 3转台尾部回转半径m 2.4最大起重力矩KN.m 235.2基本臂m 7.2最长主臂m 16.6最长主臂＋副臂m 22.1支腿纵向距离m 3.825支腿横向距离m 4.000工作速度参数起重臂变幅时间s 35起重臂全伸时间s 36最大回转速度r/min 2.8主起升机构单泵/双泵合流QY12尺寸参数Unit整机全长mm10200整机全宽mm2500整机全高mm3200重量参数行驶状态整机质量kg16000前轴轴荷kg6000后轴轴荷kg10000动力参数发动机型号SC8DK230Q3发动机额定功率kW/(r/min)170/2200 820/1400 发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径mm18000最小离地间隙mm260接近角°22离去角°11最大爬坡能力%28百公里油耗L~40主要性能参数最大额定总起重量t12最小额定幅度m3转台尾部回转半径m2.6最大起重力矩kN.m 410基本臂m8.6最长主臂m21最长主臂＋副臂m21+5.5支腿纵向距离m3.98支腿横向距离m4.8工作速度参数起重臂变幅时间s50起重臂全伸时间s75最大回转速度r/min≥2.3主起升机构满载/空载（单绳）m/min70/70QY16尺寸参数Unit整机全长mm11990整机全宽mm2500整机全高mm3350重量参数行驶状态整机质量kg22900前轴轴荷kg5240后轴轴荷kg17660动力参数发动机型号上柴SC8DK230Q3(国Ⅲ)发动机额定功率kW/(r/min)170/2200发动机额定扭矩N.m/(r/min)830/1400行驶参数最高行驶速度km/h70最小转弯直径mm20000最小离地间隙mm270接近角°21离去角°10最大爬坡能力%24百公里油耗L~35主要性能参数最大额定总起重量t16最小额定幅度m3转台尾部回转半径m3.12最大起重力矩KN.m738基本臂m9.9最长主臂m23.6最长主臂＋副臂m30.6支腿纵向距离m4.6支腿横向距离m5.4工作速度参数起重臂变幅时间s60起重臂全伸时间s75最大回转速度r/min≥2.5主起升机构满载/空载（单绳）m/min54/100 副起升机构满载/空载（单绳）m/min54/100QY20尺寸参数Unit整体全长mm12000整机全宽mm2500整机全高mm3300重量参数行驶状态整机质量kg26020前轴轴荷kg7000后轴轴荷kg19020动力参数发动机型号发动机额定功率kW/(r/min)发动机额定扭矩N.m/(r/min)行驶参数最高行驶速度km/h75最小转弯直径m20最小离地间隙mm270接近角°16离去角°13最大爬坡能力%35百公里油耗L ~35主要性能参数最大额定总起重量t20最小额定幅度mm3000转台尾部回转半径m3.38最大起重力矩kN.m833基本臂m10.1最长主臂m31.6最长主臂+副臂m39.9支腿纵向距离m4.9支腿横向距离m5.4工作速度参数起重臂变幅时间s75起重臂全伸时间s95最大回转速度r/min 3主起升机构最大速度(单绳)m/min100 副起升机构最大速度(单绳)m/min100QY25尺寸参数Unit整体全长mm12380 / 12470整机全宽mm2500整机全高mm3500 / 3600重量参数行驶状态整机质量kg 26400 / 27200 前轴轴荷kg6530 / 7160后轴轴荷kg19870 / 20040动力参数发动机型号SC8DK260Q3(国III)发动机额定功率kW/(r/min)192/2200 发动机额定扭矩N.m/(r/min)1000/1400 行驶参数最高行驶速度km/h63最小转弯直径m19最小离地间隙mm273接近角°21离去角°10最大爬坡能力%23 / 32百公里油耗L~38主要性能参数最大额定总起重量t25最小额定幅度mm3000转台尾部回转半径m3.56最大起重力矩kN.m806基本臂m10.2最长主臂m31.5最长主臂+副臂m39支腿纵向距离m4.8 / 4.95支腿横向距离m6工作速度参数起重臂变幅时间s60起重臂全伸时间s135最大回转速度r/min≥3主起升机构最大速度(单绳) m/min≥120副起升机构最大速度(单绳)m/min≥120QY30尺寸参数Unit整体全长mm 12070整机全宽mm 2500整机全高mm 3390重量参数行驶状态整机质量kg 32400前轴轴荷kg 7000后轴轴荷kg 25400动力参数发动机型号WD615.329 / SC8DK280Q3 (国III) 发动机额定功率kW/(r/min) 206/2200213/2200发动机额定扭矩N.m/(r/min) 1160/1400 1112/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 22最小离地间隙mm 291接近角°19离去角°13最大爬坡能力% 30百公里油耗L 40主要性能参数最大额定总起重量t 30最小额定幅度mm 3000转台尾部回转半径m 3.065最大起重力矩kN.m 1025基本臂m 10.1最长主臂m 38.5最长主臂+副臂m 46.8支腿纵向距离m 5.85支腿横向距离m 6工作速度参数68起重臂变幅时间s 150 / 140起重臂全伸时间s 2.5最大回转速度r/min 120 120主起升机构最大速度(单绳) m/min副起升机构最大速度(单绳) m/minQY35尺寸参数Unit整体全长mm 12620整机全宽mm 2500整机全高mm 3350重量参数行驶状态整机质量kg 36930前轴轴荷kg 12330后轴轴荷kg 24600动力参数发动机型号SC9DK320Q3(国III)发动机额定功率kW/(r/min) 235 / 2200 发动机额定扭矩N.m/(r/min) 1250 / 1400 行驶参数最高行驶速度km/h 75最小转弯直径m 19.5最小离地间隙mm 260接近角°17离去角°15.7最大爬坡能力% 40百公里油耗L 30主要性能参数最大额定总起重量t 35最小额定幅度mm 3000转台尾部回转半径m 3.055最大起重力矩kN.m 1200基本臂m 10.5最长主臂m 39.6最长主臂+副臂m 54.6支腿纵向距离m 5.35支腿横向距离m 6工作速度参数起重臂变幅时间s 68起重臂全伸时间s ≤155最大回转速度r/min 2.5主起升机构最大速度(单绳) m/min 130 副起升机构最大速度(单绳) m/min 130 QY40尺寸参数Unit整体全长mm13050整机全宽mm≤2800整机全高mm3430重量参数行驶状态整机质量kg40400前轴轴荷kg14500后轴轴荷kg25900动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247 / 2200 发动机额定扭矩N.m/(r/min)1350 / 1400 行驶参数最高行驶速度km/h75最小转弯直径m≤24最小离地间隙mm285接近角°16离去角°11最大爬坡能力%46百公里油耗L46主要性能参数最大额定总起重量t40最小额定幅度mm3000转台尾部回转半径m3.482最大起重力矩kN.m1400基本臂m10.7最长主臂m40.1最长主臂+副臂m55.1支腿纵向距离m5.65支腿横向距离m6.6工作速度参数起重臂变幅时间s ≤88起重臂全伸时间s ≤180最大回转速度r/min2.0主起升机构最大速度(单绳) m/min 110 副起升机构最大速度(单绳)m/min110QY50尺寸参数Unit整体全长mm 13750整机全宽mm2800整机全高mm 3520重量参数行驶状态整机质量kg 41000前轴轴荷kg15000后轴轴荷kg26000动力参数发动机型号WD615.334(国III)发动机额定功率kW/(r/min)247/2200发动机额定扭矩N.m/(r/min)1350/1400行驶参数最高行驶速度km/h 80最小转弯直径m 24最小离地间隙mm291接近角°17离去角°11最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t50最小额定幅度m 3转台尾部回转半径m 3.482最大起重力矩kN.m 1764基本臂m 11.3最长主臂m 42.7最长主臂+副臂m 57.7支腿纵向距离m 5.91支腿横向距离m 6.9工作速度参数起重臂变幅时间s 88起重臂全伸时间s 180最大回转速度r/min ≥2.0主起升机构最大速度(单绳)(空载) m/min ≥110 副起升机构最大速度(单绳)(空载) m/min ≥110QY60尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3510重量参数行驶状态整机质量kg 41000前轴轴荷kg 15000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 291接近角° 17.5离去角° 12最大爬坡能力% 40百公里油耗L 45主要性能参数最大额定总起重量t 60最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2060基本臂m 11.2最长主臂m 42最长主臂+副臂m58支腿纵向距离m5.81支腿横向距离m 6.7工作速度参数起重臂变幅时间s60起重臂全伸全缩时间s ≤150最大回转速度r/min≥2.0主起升机构最大速度(单绳) m/min ≥130 副起升机构最大速度(单绳) m/min ≥108QY70尺寸参数Unitmm整体全长mm 13500整机全宽mm 2800整机全高mm 3540重量参数行驶状态整机质量kg 43000前轴轴荷kg 17000后轴轴荷kg 26000动力参数发动机型号WD615.338(国III)发动机额定功率kW/(r/min) 276/2200发动机额定扭矩N.m/(r/min) 1500/1400 行驶参数最高行驶速度km/h 75最小转弯直径m 24最小离地间隙mm 270接近角°19离去角°13最大爬坡能力% 40百公里油耗L 42主要性能参数最大额定总起重量t 70最小额定幅度mm 3000转台尾部回转半径m 3.55最大起重力矩kN.m 2303基本臂m 11.2最长主臂m 42最长主臂+副臂m 58支腿纵向距离m 5.75支腿横向距离m 6.9工作速度参数起重臂变幅时间s 60起重臂全伸全缩时间s ≤150最大回转速度r/min ≥2.0主起升机构最大速度(单绳) m/min ≥130副起升机构最大速度(单绳) m/min ≥108QY100尺寸参数Unit整体长宽高mm15600×3000×3850轴距mm 1420+2420+1800+1420+1505重量参数行驶状态整机质量kg 54900 58000轴荷1轴kg7500 75002轴kg7500 75003轴kg8300 100004轴kg12000 125005轴kg12000 125006轴kg7600 8000动力参数发动机额定功率kW/(r/min)360/1800 (306/1900)发动机额定扭矩N.m/(r/min)2200/1300 (2010/1200) 发动机额定转速r/min1800 (1900)最小离地间隙mm310行驶参数接近角° 20离去角° 14制动距离(车速为30km/h) m ≤10最大爬坡能力% 40最小转弯直径m 24百公里油耗L 70主要性能参数t最大额定总起重量m 100最小额定幅度3转台尾部回转半径平衡重处mm 4200副卷处mm 4590最大起重力矩基本臂kN.m 3450(4m×88t)最长主臂kN.m 1950(24m×7.1t)最长主臂＋副臂kN.m1230(19.2m×6t) 支腿距离(全伸)纵向m 7.56横向m 7.6起升高度基本臂m 13.5最长主臂m 50.9最长主臂＋副臂m 70.4起重臂长度Boom length基本臂最长主臂m 13.5最长主臂＋副臂m 51工作速度参数m 51+18.1+4副臂安装角起重臂变幅时间° 0、15、30起臂s 75起重臂伸缩时间全伸s 160最大回转速度r/min 2支腿伸缩时间水平支腿同时伸/缩s 25/15垂直支腿同时伸/缩s 45/25起升速度(单绳、第四层)主起升机构m/min 105副起升机构m/min 104QY130主要性能参数最大额定总起重量130t最小额定工作幅度3m转台尾部回转半径(平衡重)4600mm 最大起重力矩基本臂5003kN.m最长主臂2090kN.m支腿距离纵向7.56m横向7.6(5.2)m起升高度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 起重臂长度基本臂13m最长主臂58m最长主臂+副臂（28m）86m 副臂安装角0°、15°、30°。

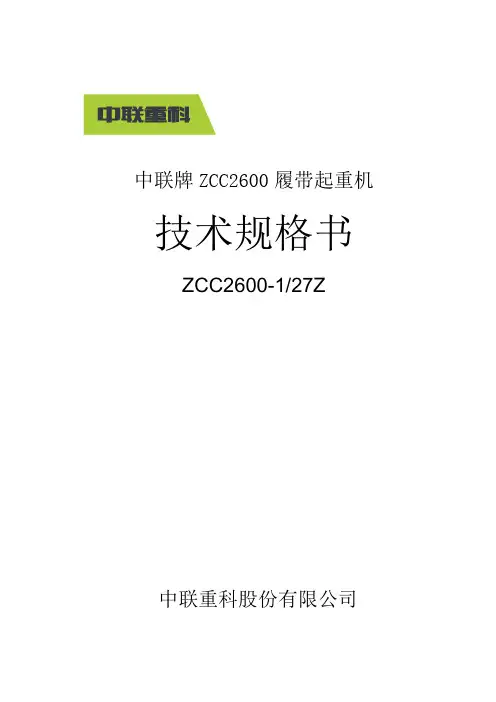

中联牌ZCC2600履带起重机技术规格书ZCC2600-1/27Z中联重科股份有限公司中联牌ZCC2600履带起重机技术规格书ZCC2600-1/27Z 1. 整机描述1）带基本臂主机外形尺寸2）主要性能参数3）主要运输部件外形尺寸及重量2. 技术说明1）臂架2）机构3）系统4）安全装置5）操纵室6）吊钩3. 自拆装功能4. 起重性能1）主臂起重特性2）主臂＋固定副臂起重特性3）主臂＋塔式副臂起重特性4）重型固定副臂起重特性5）重型固定副臂工况-盾构机工况起重性能表1整机描述1）带基本臂主机外形尺寸3）主要运输部件外形尺寸及重量主机A ：32t(不含主副卷扬、主臂防倾杆、桅杆、变幅机构） 主机B ：37.5t(不含主副卷扬、主臂防倾杆）主机C ：45.5t(含主副卷扬、主臂防倾杆、桅杆、变幅机构）履带总成—24.5t×2配重底板—12.7t×1（厚度160）配重----7.1t×10（厚度510）配重----4.0t×2（厚度300、盾构工况选用）车身压重----16t×2（厚度650）主臂3m臂节（宽度2320）—0.85t×1主臂6m臂节（宽度2320）—1.4t×1主臂9m臂节（宽度2320）—2.0t×6主臂4m过渡臂节（宽度2320）—1.1t×1固定副臂底节臂（宽度1540）—0.5t×1变幅副臂6m臂节（宽度1690）—0.66t×2变幅副臂9m臂节（A）（宽度1690）—0.97t×1变幅副臂9m臂节（B）（宽度1690）—0.83t×2变幅副臂前撑杆（宽度1385）—1.63t×1主吊钩（260t吊钩）----4.23t×1160t/100t吊钩----2.87t×150t吊钩----1.7t×130t吊钩----1.08t×116t吊钩2、技术说明1) 臂架系统（桁架式结构）主臂主臂长度：20 m～83m主臂调整增加臂节长度：3m、6m、9m主臂轻型臂长度：86 m～95m重型主臂臂长组合表固定副臂固定副臂长度：12 m～30m固定副臂调整增加臂节长度：6m主臂＋固定副臂最大长度：77＋30m固定副臂臂长组合表塔式副臂塔式副臂长度：21 m～60m塔式副臂调整增加臂节长度：3m、6m、9m主臂＋塔式副臂最大长度：62 m＋60m2) 机构主、副起升机构由轴向内藏式柱变量柱塞液压马达、平衡阀、减速机、常闭式制动器与钢丝绳组成，可独立于其它机构单独控制。
8吨汽车起重机性能表
20吨汽车吊机额定性能表
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t
2、使用副臂吊装时，主臂的角度不得大于45，否则将倾翻
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)
(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)。
50T吊车性能表50T 主要性能与参数项目数值最大额定总起重量 50000 kg基本臂最大起重力矩 1800 kN.m最长主臂最大起重力矩 868 kN.m主臂最大起升高度 40.2 m副臂最大起升高度 56.5 m外形尺寸(长×宽×高) 13600×2750×3550 mm 主臂长 10.8～40.2 m 副臂长 15 m50T起重特性表PATED LIFTING CAPACITY TABLE说明（NOTE）：●表中的额定总起重量是起重机设置在坚固地面呈水平状态下的允许起吊重量，不允许在不打支腿的情况下吊重。
（Lifting capacities shown in the table are based the condition that the trane es set on firm ground horizontaily,lifting on wheels is prohibited.）●表中所列数值为包括吊具在内的最大允许值（50吨主钩重505千克，副吊钩重量120千克）。
(Capacities listed in the table are max.permissible values including the slings(505kg main hookblock for 50t and 120kg auxiliary hoodblock).)●表中红线上方的额定总起重量有起重机的结构强度所决定，其他由起重机整机稳定性而确定。
(Rated lifting capacities above the red line in the table are based on structure strength of the crane,the others,on stability.)●使用臂端滑轮时，最大起重量不得超过单根钢丝绳允许起吊载荷4.2吨。
LTM1500型汽车吊基本臂及带超起装置性能表（500t）注：1、同一单元格内标注两组数字的，下方数字为带超起装置的起重吨位。
LTM1500型全路面汽车吊HC810型汽车吊起重性能表（330t）配重：50t 回转：360° 75%HC810型起重机外形尺寸AC615型汽车吊起重性能表（225t）配重：40t 回转：360°说明：1、主臂伸缩长度50米、附加臂20米、摆动臂51米；2、最大起升高度101米、作业幅度62米；3、最大起重能力180吨；AC615型汽车吊AC615型汽车吊副臂AC615型汽车吊摆动臂HC340型汽车吊起重性能表（120t）HC340型副臂HC340型汽车吊NK—800型汽车起重机性能表基本臂（80t）单位（t）NK—800型副臂NK—800型吊钩重量注：1、在吊车安放在牢固坚实平整的土地上，表列额定起重能力是有保证的，额定起重能力包括吊钩及其它起重装置的重量。
2、使用承力支架的额定起重能力，是承力支架全部伸长，使吊车放在土地上，在左右两侧及后部的起重区域。
（除车头正前方向120°外的区域）3、如果用主臂外臂起吊，则必须在列表起重能力中减去以及其它起重设备重量。
4、各个不同的吊臂、能使吊车翻倒的吊臂角度，列表如下，实际操作时，不许将吊臂角度小于表5、钢丝绳每根荷重不可超过，可以决定钢丝绳的最小根数。
各种不同长度吊臂所需的钢丝绳根数如下表：（倍率）技术数据QY50型汽车起重机额定起重量（50t）QY40型汽车起重机额定起重量（40t）单位：t注：1、倾翻力矩为稳定力矩的倍；2、表中起重量所对应的工作幅度值为起吊后的数据。
QY型伸缩臂汽车起重机技术数据QY30汽车起重机主臂额定起重量（30t）副臂额定总起重量单位：t主臂长度与钢绳倍率表：主臂长度吊具重量表注：1、如果用前支腿时，“侧方，后方区域”栏的额定总起重量能适用于“前方区域”。
2、额定总起重量包括吊钩重量（30t主钩为350kg，3t副钩为60kg）以及绑重物用钢丝和其它吊具的重量。
30t 高度50t 高度90t 高度半径/重量半径/重量半径/重量h m 10 13.5 17 20.5 24 27.531hm11 14 18 21.5 25.5 32.540hm12 18.5 24.6 30.8 36.94 22.5 16 10 4 38 32 28 24 4 72 415 19 16 10 5 30 29 28 24 20 5 58 35 326 15.5 13.5 107 6 25 24 23 21 20 13 6 48 34 327 12.6 11.5 9.5 7 7 20.5 20 20 18 16 13 7.5 7 39 32 31 258 9.5 9.4 8.5 6.5 8 17.5 17 17 16 14.5 12.5 7.5 8 35 32 30 249 7.6 7.6 6 9 14.5 14 14 13.5 13 11 7.5 9 30.5 30 28 23 1810 6.5 6 5.5 10 11.5 11.5 11.5 11.5 10 7 10 25 26 26.5 19 18 12 4.5 5 4.5 12 7.8 7.8 7.8 7.8 8 6.5 12 18 18.5 15 13 14 3.2 3.7 3.9 14 5.6 5.6 5.6 6.5 5.5 14 14 14.5 13.2 12 16 2.8 3.1 16 4.1 4.1 4.1 4.9 4.8 16 10 10.5 10.6 10 18 2.2 2.4 18 2.9 2.9 3.5 4 18 8 8.5 8.5 20 1.65 1.95 20 1.9 1.8 2.8 3.4 20 5.8 6 6.5 24 1.2 24 1.5 2 24 3.5 3.5 26 0.9 26 1 1.5 26 2.5 2.6300.6 30 0.5130 1.5TG75t2型吊臂长度(m)150t 高度50t D型(杨宽洲)支脚全伸，侧方及后半径/重量h m 12 18 24 30 36 4044hm12.5 18.6 24.7 30.8 36.9 41 45 工作幅度10.8 18.15 25.5 32.85 40.23 75.04 1203.5 75.0 45.0 5 97.0 58.5 54.0 3.0 60.0 30.04 70.0 45.0 6 80.0 56.5 54.0 3.5 50.0 30.04.5 60.0 45.0 35.0 7 65.0 54.0 52.0 42.0 4.0 40.0 28.5 18.55 53.0 45.0 35.0 8 59.0 52.0 50.0 40.0 4.5 34.0 27.5 18.55.5 48.0 40.0 32.0 9 51.0 50.0 47.0 38.0 30.0 5.0 30.5 26.0 18.5 13.56 43.5 37.0 30.0 27.0 10 44.0 46.0 45.0 33.0 30.0 5.5 27.5 24.0 18.5 13.57 36.0 32.0 26.0 23.5 22.0 12 34.0 34.0 28.0 25.0 24.0 21.0 6.0 25.0 22.5 18.0 13.58 30.0 28.0 23.0 20.5 19.0 10.0 14 25.5 25.8 24.0 21.0 20.0 18.0 6.5 22.0 21.0 17.3 13.59 25.0 25.0 20.5 18.0 17.0 10.0 10.0 16 20.0 20.2 20.5 18.0 17.0 16.0 7.0 20.0 20.0 16.8 13.5 8.010 21.0 21.0 18.5 16.0 15.0 10.0 10.0 18 16.2 16.5 15.5 15.0 14.0 8.0 15.5 15.4 14.9 12.3 8.0 12 15.7 15.0 13.0 12.0 10.0 10.0 20 13.0 13.5 13.5 13.0 12.0 9.0 11.7 12.8 11.2 8.0TC6020塔式起重机60m臂起重性能特性幅度m 2.5~16.1 18 20 22 24 26 28 29.5 32 34 35起重量（t）两倍率 5.00 4.53 4.21 3.92 四倍率10.00 8.78 7.77 6.94 6.26 5.69 5.20 4.88 4.42 4.10 3.81幅度m38 40 42 44 46 48 50 52 54 56 58 60起重量（t）两倍率 3.66 3.44 3.23 3.04 2.87 2.72 2.57 2.44 2.32 2.20 2.10 2.00 四倍率 3.55 3.33 3.12 2.93 2.76 2.61 2.46 2.33 2.21 2.09 1.99 1.8960m臂起重特性曲线Q(t)109876543210 B(m)2.5 5 10 15 20 25 30 35 40 44 48 52 56 60技术性能表QY8C全液压汽车起重机起重性能参数表注：1、额定负荷中包括吊钩及吊具的质量。
2、表中数值为起重机支腿全伸出，吊臂位于侧方及后方的起重量。
3、作业时的环境条件地面的平整坚实程度，风力的大小及司机的熟练程度，将影响作业时实际安全起重量的数值，使用时对上述因素给予充分的考虑。
QY32C全液压汽车起重机8.5米9600 9100 8100 66009.0米8100 7650 6500 B:起升高度10.0米6600 6850 600011.0米5600 6000 5400 C:工作幅度12.0米4600 5200 485014.0米3300 3900 4200 D:副臂长度16.0米2300 2850 340018.0米2200 2500 E:副臂夹角20.0米1500 200022.0米1050 150024.0米100026.0米700主臂长度10.4米17.6米24.8米32米应减去的载荷值- 150公斤300公斤250公斤臂长10.4米17.6米24.8米32米7.5米副臂臂端单滑轮倍率10 8 4 4 1 180吨汽车起重机起重性能表(一)深圳市捷力达吊装运输有限公司主臂起重性能表工作半径(m)吊臂长度(支腿全伸)吊臂长度(不伸支腿) 12.0m 18.0m 24.0m 30.0m 36.0m 40.0m 44.0m 12.0m2.5 80 45 153 80 45 35 153.5 80 45 35 154 70 45 35 11.74.5 62 45 35 27 9.55 56 40 32 27 85.5 50 37 29.2 27 226.86 45 34.3 27.2 25 22 5.86.5 39.4 31.5 25.3 23.2 22 18 57 35.6 29.1 23.7 21.5 20.3 18 4.38 27.8 25.4 21 18.8 17.7 15.7 12 3.29.5 20.8 20.8 17.8 15.7 14.6 13.2 12 210 19.2 19.2 17 15 13.8 12.6 11.4 1.711 16.5 15.6 13.5 12.4 11.4 10.411.8 14.7 14.7 12.6 11.4 10.6 9.712 14.2 14.2 12.4 11.2 10.4 9.513 12.5 12.5 11.3 10.2 9.3 8.814.6 10 10 10 9 8.5 7.815 9.4 9.4 9.4 8.7 8.2 7.6 16 8.1 8.1 8.1 7.7 7.1 17.8 6.2 6.2 6.2 6.8 6.3 20 4.5 4.5 4.5 5.1 5.6 22 3.4 3.4 4 4.4 23 33 3.5 3.9 26 1.72.2 2.6 27 1.9 2.2 28 1.6 1.9 30 1 1.3 311.180吨汽车起重机起重性能表(二)主要技术参数 副臂起重性能主臂仰角 支腿全伸在两侧或后部吊装名称 参数 44m 主臂+9.5m 副臂5°夹角44m 主臂+15m 副臂5°夹角 工作半径(m) 起重性能(t) 工作半径(m) 起重性能(t) 全车总重 63.00t 81.3° 10 6 11.5 4 主臂全伸时长度 44.00m 80.4° 11 6 12.6 4 主臂全缩时长度 12.00m 80.1° 11.3 5.9 13 4 最大仰角 82° 78.6° 13 5.2 14.6 3.75 最大爬坡16%75.2°164.418.23.05能力最小转弯半径15.40% 70.8°20 3.6 22.5 2.55 最大提升高度58.50m 66.0°24 3 27.2 2.1 80t主吊钩重1t 63.8°26 2.75 29.1 2.05 80t辅助吊钩重0.5t 58.0°30.3 1.5 34 1.2 6t副吊钩重0.25t 55.4°32 1.2200吨汽车起重机起重性能表（一）主臂起重性能（支腿全伸、360°回转、30t配重伸出）工作半径15.3m 26.9m(1) 26.9m(2) 38.4m 44.2m 50.0m (m) 75% 85% 75% 85% 75% 85% 75% 85% 75% 85% 75% 85%2.7 200* 220*3 180* 198*3.5 162 178*4 144 158 100 110 70 775 117 129 90 99 65 726 98 108 80 88 61 67 50 557 83 91 73 80 57 63 48 538 72 79 66 73 54 59 46 51 38 429 63 69 61 67 51 56 43 47.5 36 39.510 58 64 56 62 48 53 41 45 34 37.5 30 3312 46 51 43 47 37.5 41 30 33 28 3114 37.5 41 39 43 34 37.5 27 29.5 25 27.516 30.5 33..5 35 38.5 29.5 32.5 24.5 27 23 25.318 25.5 28 30 33 26.5 29 22.5 24.8 20.5 22.520 20.5 22.5 25.5 27.5 23.5 26 20.5 22.5 19 20.522 16 17.6 21 23 20.5 22.5 19 20.9 17.5 19.224 17 18.7 17.5 19.2 15.5 1726 14.2 15.6 15.9 17.5 14.1 15.528 11.8 13 13.5 14.8 12.7 1430 9.7 10.7 11.4 12.5 11.4 12.532 8 8.8 9.6 10.6 9.8 10.834 8.1 8.9 8.3 9.136 6.8 7.5 7 7.738 5.6 6.2 5.8 6.440 4.8 5.342 3.8 4.244 3 3.3注：数值后有*号表示没有其它附加设备26.9m(1)表示主臂第一节全伸，二、三节不伸26.9m(2)表示1-3节臂每节伸出1/3200吨汽车起重机起重性能表（二）主臂起重性能（支腿全伸、360°回转、30t配重不伸出）工作半径15.3m 26.9m(1) 26.9m(2) 38.4m 44.2m 50.0m (m) 75% 85% 75% 85% 75% 85% 75% 85% 75% 85% 75% 85%3 145 1603.5 140 1544 130 143 100 110 70 775 105 115 90 99 65 726 87 96 80 88 61 67 50 557 75 83 67 74 57 63 47 528 58 64 55 60 54 59 45 50 58 429 46 51 43 47 49 54 42 46 34 3710 38 42 35 38 40 44 39 43 32 35 30 33 12 25 27 29 32 28 31 28 31 28 31 14 17 18.7 21.5 23.6 21 23 22 24 21 23 16 11 12.1 16.2 17.8 14.9 16.4 16 17.6 15.2 16.7 18 7 7.7 11.8 13 10.7 11.8 11.8 13 11.2 12.3 20 3.7 4.1 8.5 9.4 7.8 8.6 9.3 10.2 8.9 9.8 22 2 2.2 6 6.6 5.3 5.8 7.1 7.8 6.7 7.4 24 3.3 3.6 5.1 5.6 5 5.5 26 1.6 1.8 3.4 3.7 3.6 4 28 2 2.2 2.2 2.4 30 1 1.1起重性能表（NK-300）凯博QTZ系列自升式塔式起重机性能参数表。
