换热站供热工程建设方案

标准换热站及二次网建设方案

换热站作为供热配套设施使用的永久性建筑物,关系着供热企业的长期安全运行管理及百姓的宜居生活.为提高供热管网设计的经济可行性,便于建设施工与供热运行管理,结合供热发展现状,根据相关文件要求,对供热换热站的标准化建设制定以下统一要求：

一、换热站建设标准

1.换热站站房建设标准

换热站标准化建设的施工与验收必须严格执行CJJ28-2014城镇供热管网工程施工及验收规范

根据建设项目供热面积,换热站位置选择以有利于供热管网合理布置为原则,尽量设在小区的中部位置.单套换热机组供热面积不超过10万平方米为最佳.高层建筑室内采暖系统分区需按现场地形和实际供热参数综合考虑,通常按10层划分,各区配套独立设备及管网进行供热.

换热站的面积、净高度及相关尺寸情况需满足使用要求,分设设备间、控制间和供热服务间.设备间内单套换热机组按使用面积不小于50平方米考虑,设备间内必须干净整洁,进、出通道畅通.地面为混凝土地面,地面刷浅蓝色油漆,内墙面刷内墙涂料, 机组设备悬挂功能牌,门口设置挡鼠板.控制间按使用面积不小于12平方米考虑,配电室门刷防火涂料,要张贴配电室警示标志 ：禁止入内（粘贴在配电室门口处,不可贴在门上）；当心触电（粘贴在配电室内配电柜下方）；配电室标识（粘贴在配电室门上方）.供热服务间主要为供热管理和服务准备,根据客户服务标准要求设办公室,面积不小于80平方米,内设独立卫生间.换热站净高度不低于米,站内安置两套及以上机组的净高度不低于米.

换热站的建设尽量采用独立基础,框架结构.应合理预留管道基础孔洞.

换热站的供水、供电须满足负荷要求.换热站的供水（自来水）、供电接至换热站内相应位置,在换热站外两米内设水表,在箱变内设供电专用装置.换热站主电缆为三相五线铜芯国标型号,并有可靠接地.高层建筑小区必须将二次加压自来水管道接入换热站内,并预留水表.

换热站应具备完善的排水设施,排水管道与小区雨、污水管网相连,应排水畅通,保证外部积水无法进入站内.

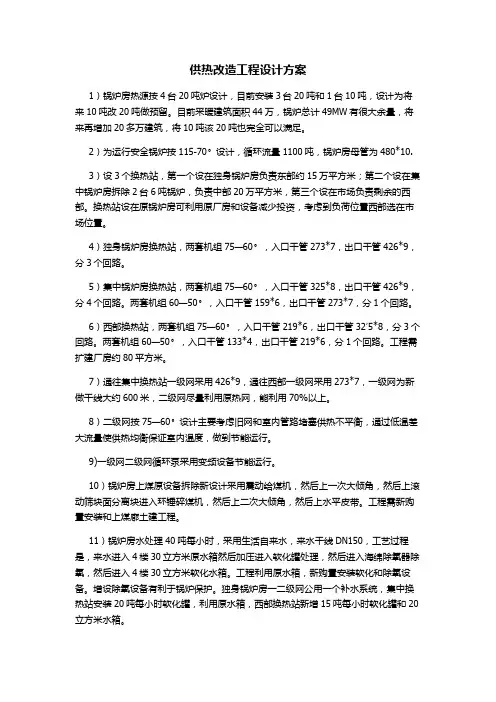

供热改造工程设计方案

1）锅炉房热源按4台20吨炉设计，目前安装3台20吨和1台10吨，设计为将来10吨改20吨做预留。目前采暖建筑面积44万，锅炉总计49MW有很大余量，将来再增加20多万建筑，将10吨该20吨也完全可以满足。

2）为运行安全锅炉按115-70〫设计，循环流量1100吨，锅炉房母管为480*10.

3）设3个换热站，第一个设在独身锅炉房负责东部约15万平方米；第二个设在集中锅炉房拆除2台6吨锅炉，负责中部20万平方米，第三个设在市场负责剩余的西部。换热站设在原锅炉房可利用原厂房和设备减少投资，考虑到负荷位置西部选在市场位置。

4）独身锅炉房换热站，两套机组75—60〫，入口干管273*7，出口干管426*9，分3个回路。

5）集中锅炉房换热站，两套机组75—60〫，入口干管325*8，出口干管426*9，分4个回路。两套机组60—50〫，入口干管159*6，出口干管273*7，分1个回路。

6）西部换热站，两套机组75—60〫，入口干管219*6，出口干管32′5*8，分3个回路。两套机组60—50〫，入口干管133*4，出口干管219*6，分1个回路。工程需扩建厂房约80平方米。

7）通往集中换热站一级网采用426*9，通往西部一级网采用273*7，一级网为新做干线大约600米，二级网尽量利用原热网，能利用70%以上。

8）二级网按75—60〫设计主要考虑旧网和室内管路堵塞供热不平衡，通过低温差大流量使供热均衡保证室内温度，做到节能运行。

9)一级网二级网循环泵采用变频设备节能运行。

10）锅炉房上煤原设备拆除新设计采用震动给煤机，然后上一次大倾角，然后上滚动筛块面分离块进入环锤碎煤机，然后上二次大倾角，然后上水平皮带。工程需新购置安装和上煤廊土建工程。

11）锅炉房水处理40吨每小时，采用生活自来水，来水干线DN150，工艺过程是，来水进入4楼30立方米原水箱然后加压进入软化罐处理，然后进入海绵除氧器除氧，然后进入4楼30立方米软化水箱。工程利用原水箱，新购置安装软化和除氧设备。增设除氧设备有利于锅炉保护。独身锅炉房一二级网公用一个补水系统，集中换热站安装20吨每小时软化罐，利用原水箱，西部换热站新增15吨每小时软化罐和20立方米水箱。 12）独身锅炉房利用2个计60立方米水箱兼做消防水箱，安两台消防水泵，两水箱间设逆止阀。完善消防系统，尽量合乎规范。

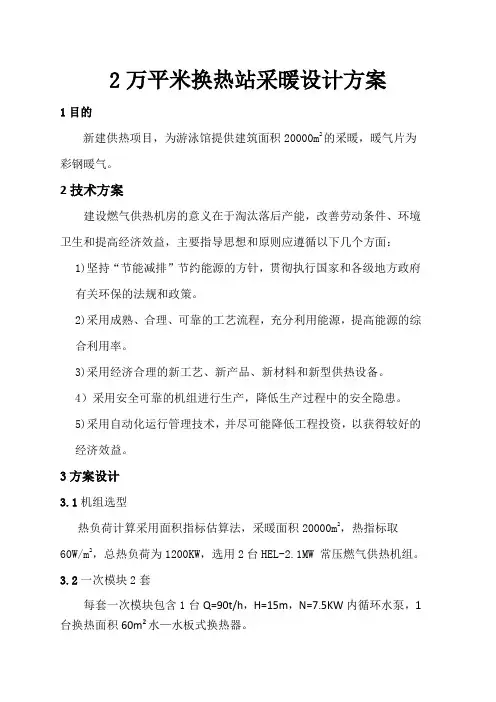

2万平米换热站采暖设计方案

1目的

新建供热项目，为游泳馆提供建筑面积20000m2的采暖，暖气片为彩钢暖气。

2技术方案

建设燃气供热机房的意义在于淘汰落后产能，改善劳动条件、环境卫生和提高经济效益，主要指导思想和原则应遵循以下几个方面：

1)坚持“节能减排”节约能源的方针，贯彻执行国家和各级地方政府有关环保的法规和政策。

2)采用成熟、合理、可靠的工艺流程，充分利用能源，提高能源的综合利用率。

3)采用经济合理的新工艺、新产品、新材料和新型供热设备。

4）采用安全可靠的机组进行生产，降低生产过程中的安全隐患。

5)采用自动化运行管理技术，并尽可能降低工程投资，以获得较好的经济效益。

3方案设计

3.1机组选型

热负荷计算采用面积指标估算法，采暖面积20000m2，热指标取60W/m2，总热负荷为1200KW，选用2台HEL-2.1MW 常压燃气供热机组。

3.2一次模块2套

每套一次模块包含1台Q=90t/h，H=15m，N=7.5KW内循环水泵，1台换热面积60m2水—水板式换热器。

供暖循环泵（一用一备）

Q=180t/h，H=32m，N=30KW

补水泵（一用一备）

Q=8t/h，H=32m，N=1.1KW

软水器 水处理量6t/h

软水箱 2000X1500X2500

膨胀水箱 800×1000×1000mm

4游泳馆换热器换热面积估算

4.1游泳馆：2万平方采暖面积， DN80,1.0MPa蒸汽供热。

热负荷取值：60W/m2。

总热负荷：20000×60=1200000W

DN80,1.0MPa蒸汽查表得知，流速：15～30m/s

温度180℃，蒸汽焓值2777J/kg，密度5.144kg/m3。

⑴蒸汽流量min=（3.14×d×d/4）×V×（对应压力温度比重）×3600/1000

=（3.14×0.08×0.08/4）×15×5.144×3600/1000

第1篇

一、工程概况

本项目为某地区供热工程，主要内容包括供热管网的建设、改造及维护。工程范围为供热管道铺设、供热站建设、热用户接入等。为确保工程质量、安全、进度，特制定本施工方案。

二、施工准备

1. 组织准备

（1）成立项目组织机构，明确项目经理、技术负责人、安全负责人等岗位责任。

（2）组织施工人员培训，提高施工队伍素质。

（3）配备必要的施工机械设备，确保施工顺利进行。

2. 技术准备

（1）根据设计图纸，编制详细的施工组织设计。

（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

（3）对施工材料、设备进行检查，确保符合质量标准。

3. 材料准备

（1）采购合格的供热管道、阀门、保温材料等施工材料。

（2）对采购的材料进行验收，确保材料质量。

4. 施工场地准备

（1）清理施工场地，确保场地平整、无障碍物。

（2）设置施工临时设施，如施工围挡、办公室、仓库等。

三、施工工艺

1. 管道铺设

（1）根据设计图纸，进行管道定位放线。

（2）采用机械开挖管沟，确保管沟尺寸符合设计要求。 （3）对管沟进行基础处理，确保管道基础坚实、平整。

（4）将管道铺设到管沟内，并按照设计要求进行连接。

2. 供热站建设

（1）根据设计图纸，进行供热站场地平整。

（2）建设供热站主体结构，包括锅炉房、配电室、水泵房等。

（3）安装供热设备，包括锅炉、水泵、阀门等。

（4）进行供热站设备调试，确保设备运行正常。

3. 热用户接入

（1）对热用户进行现场勘查，确定接入点位置。

（2）铺设室内供热管道，确保管道连接牢固、无泄漏。

（3）进行室内供热设备安装，包括散热器、阀门等。

四、质量控制

1. 施工过程中，严格执行国家相关规范和标准。

2. 对施工材料、设备进行检查，确保符合质量要求。

3. 对施工过程进行监控，及时发现并解决质量问题。

4. 对施工完成后的工程进行验收，确保工程质量。

五、安全管理
