电子基础知识培训资料
-----------------------作者： -----------------------日期： 电子知识培训资料
一、常用元器件的识别
1、电阻
电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、陶瓷电阻、贴片电阻等。
1）参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧。
电阻的参数标注方法有3种，即直标法、色标法和数标法。
A、数标法主要用于贴片等小体积的电阻，数标法一般为三位数，前两位代表有效数，后一位
代表倍率。如上图所示的贴片电阻102表示1 KΩ。
B、色环标注法使用最多。有四色环电阻、五色环电阻（精密电阻），色环标注法的前两条色环
(四色环电阻)或前三条色环（五色环电阻）代表有效数字，倒数第二条代表倍率，最后一
条代表误差。如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字150，倒数第二条金色表示倍率X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。
2）电阻的色标位置和倍率关系如下表所示：
颜色 有效数字 倍率 允许偏差（%）
银色 X0.01 ±10
金色 X0.1 ±5
黑色 0 +0
棕色 1 X10 ±1
红色 2 X100 ±2
橙色 3 X1000
黄色 4 X10000
绿色 5 X100000 ±0.5
蓝色 6 X1000000 ±0.2
紫色 7 X10000000 ±0.1
灰色 8 X100000000
白色 9 X1000000000 3）不同功率的电阻对应的相关尺寸：
功率 尺寸
ФD±0.5mm L±1.0mm
1/8W 1.5 3.2
电子电器基础知识培训教材
电
子
电
器
基
础
知
识
培
训
教
材
电子电器基础知识培训教材
杭州珍琪电器有限公司培训教材
一．直流电及交流电
电荷在导体内的运动就是电流。电流的单位是“A”，读“安”，1000mA=1A.。
两点之间的电位差称为电压。电压的单位是“V”，读“伏”，1000mV=1V.。
电流始终向一个方向流动的就是直流电，如各种电池都是直流电；如果在一定的范围内，电流的方向和大小都保持不变的电流就是恒流电源，如LED的驱动电源。
电流的大小和方向都随时间作周期变化的就是交流电，通常所指的交流电是正弦波交流电，如220V电源就是正弦交流电。
直流电及交流电可以形象地比喻为推着自行车走（用手朝一个方向推）和骑自行车（双脚上下循环）。
直流电的基本参数是电压，交流电的基本参数除电压外还有频率，如一般的220V电是50Hz，表示1秒钟变化50个周期。
电流是在有用电器的情况下才会产生，没有用电器就没有电流。如一个12V/1A的电源，在没接负载时就没有电流，接额定负载时就有1A的电流，接一半的负载就有0.5A的电流，但它的电压是不变的。
二．功率因数
所谓功率因数，是指交流电路中，两端电压U及其中电流I之间的位相差的余弦，即电压及电压不是同步变化，相差越大，功率因数就越低，直流电中因电流方向是固定的，因此没有功率因数。功率因数是0.5，可以理解为有50%的电能在用电器及发电机之间来回流动，不能利用，也不消耗掉，因此也就是需要两倍及用电器功率的发电机及供电线路来供电，或者说从发电机出来的电能只有50%可以利用。
比喻：用滑轮向高处运物品，桶重50公斤，物品重50公斤，则要用100公斤的力才能把物品拉上去；但如果在拉的一端也挂上50公斤的配重，则只要50公斤的拉力就可以把物品拉上去，这就是功率因数补偿。
电子电器基础知识培训教材
三．电阻
1．电阻的功用
电阻在电路中起限止电流的作用，即把某个部位的电流限止在一定的电流值。电阻的阻值越大，就越能限止电流通过，加同样的电压，它的电流就越小。电阻在限止电流通过的同时，多余的电能就在电阻上以热量的形式散发出来，因此电阻要发热，但发热量小于1/4W时感觉不到热量，大于1/4W时就要选择比实际发热量稍大功率的电阻。
【电子行业】电子元器件基础知识培训资料
xxxx年xx月xx日
xxxxxxxx集团企业有限公司
Please enter your company's name and contentv 电子元件基础知识培训
一、电阻
1、电阻的外观、形状如下图示：
2、电阻在底板上用字母R（Ω）表示、图形如下表示：
从结构分有：固定电阻器和可变电阻器
3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等
从功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等
4、电阻和单位及换算：1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)
一种用数字直接表示出来
5电阻阻值大小的标示 四道色环电阻 其中均有一
一种用颜色作代码间接表示 五道色环电阻 道色环为误
六道色环电阻 差值色环
6、电阻颜色色环代码表：
颜 色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无
数 值 .1 0.01
误差值 ±1℅ ±2℅ ±5℅ ±10℅ ±20℅
四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图
常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是
是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误
道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相

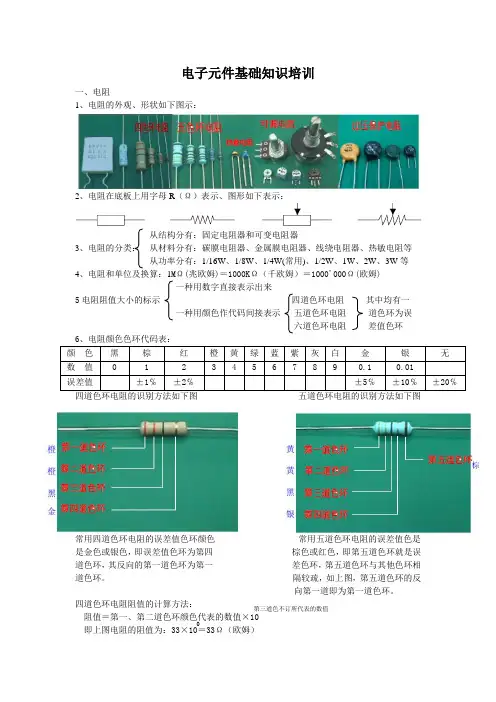

电子元件基础知识培训
一、电阻
1、电阻的外观、形状如下图示：
2、电阻在底板上用字母R（Ω）表示、图形如下表示：
从结构分有：固定电阻器和可变电阻器
3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等
从功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等
4、电阻和单位及换算：1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)
一种用数字直接表示出来
5电阻阻值大小的标示 四道色环电阻 其中均有一
一种用颜色作代码间接表示 五道色环电阻 道色环为误
六道色环电阻 差值色环
6、电阻颜色色环代码表：
颜 色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无
数 值 0 1 2 3 4 5 6 7 8 9 0.1 0.01
误差值 ±1℅ ±2℅ ±5℅ ±10℅ ±20℅
四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图
常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是
是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误
道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相
道色环。 隔较疏，如上图，第五道色环的反向第一道即为第一道色环。
