焊接方法包括

焊接方式和焊接方法

1.焊条电弧焊

焊条电弧焊是利用焊条与工件之间建立起来的稳定燃烧的电弧，使焊条和工件熔化，从而获得牢固焊接接头的工艺方法。焊接过程中，药皮不断地分解、熔化而生成气体及溶渣，保护焊条端部、电弧、熔池及其附近区域，防止大气对熔化金属的有害污染。焊条芯也在电弧热作用下不断熔化，进入熔池，组成焊缝的填充金属。

2.埋弧焊

埋弧焊（含埋弧堆焊及电渣堆焊等）是一种电弧在焊剂层下燃烧进行焊接的方法。其固有的焊接质量稳定、焊接生产率高、无弧光及烟尘很少等优点，使其成为压力容器、管段制造、箱型梁柱等重要钢结构制作中的主要焊接方法。

3.氩弧焊

氩弧焊，是使用氩气作为保护气体的一种焊接技术。 又称氩气体保护焊。就是在电弧焊的周围通上氩气保护气体，将空气隔离在焊区之外，防止焊区的氧化。

氩弧焊技术是在普通电弧焊的原理的基础上，利用氩气对金属焊材的保护，通过高电流使焊材在被焊基材上融化成液态形成熔池，使被焊金属和焊材达到冶金结合的一种焊接技术，由于在高温熔融焊接中不断送上氩气，使焊材不能和空气中的氧气接触，从而防止了焊材的氧化，因此可以焊接不锈钢、铁类五金金属。

4.气焊

气焊，英文为：oxygen fuel gas welding （简称OFW）。利用可燃气体与助燃气体混合燃烧生成的火焰为热源，熔化焊件和焊接材料使之达到原子间结合的一种焊接方法。助燃气体主要为氧气，可燃气体主要采用乙炔、液化石油气等。

5.激光焊

激光焊是一种以聚焦的激光束作为能源轰击焊件所产生的热量进行焊接的方法。由于激光具有折射、聚焦等光学性质，使得激光焊非常适合于微型零件和可达性很差的部位的焊接。激光焊还有热输入低，焊接变形小，不受电磁场影响等特点。

由于激光器价格昂贵、电光转换效率较低等原因，激光焊尚未广泛应用。

6.二保焊

二保焊（全称二氧化碳气体保护焊）工艺适用于低碳钢和低合金高强度钢各种大型钢结构工程焊接，其焊接生产率高，抗裂性能好，焊接变形小，适应变形范围大，可进行薄板件及中厚板件焊接。 7.摩擦焊

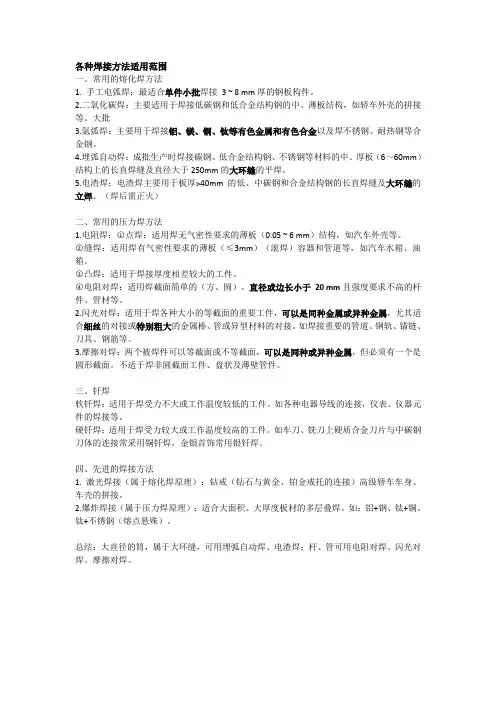

各种焊接方法适用范围

一、常用的熔化焊方法

1. 手工电弧焊：最适合单件小批焊接 3 ~ 8 mm厚的钢板构件。

2.二氧化碳焊：主要适用于焊接低碳钢和低合金结构钢的中、薄板结构，如轿车外壳的拼接等。大批

3.氩弧焊：主要用于焊接铝、镁、铜、钛等有色金属和有色合金以及焊不锈钢、耐热钢等合金钢。

4.埋弧自动焊：成批生产时焊接碳钢、低合金结构钢、不锈钢等材料的中、厚板（6～60mm）结构上的长直焊缝及直径大于250mm的大环缝的平焊。

5.电渣焊：电渣焊主要用于板厚>40mm的低、中碳钢和合金结构钢的长直焊缝及大环缝的立焊。（焊后需正火）

二、常用的压力焊方法

1.电阻焊：○1点焊：适用焊无气密性要求的薄板（0.05 ~ 6 mm）结构，如汽车外壳等。

○2缝焊：适用焊有气密性要求的薄板（≤3mm）（滚焊）容器和管道等，如汽车水箱、油箱。

○3凸焊：适用于焊接厚度相差较大的工件。

○4电阻对焊：适用焊截面简单的（方、圆）、直径或边长小于 20 mm且强度要求不高的杆件、管材等。

2.闪光对焊：适用于焊各种大小的等截面的重要工件，可以是同种金属或异种金属，尤其适合细丝的对接或特别粗大的金属棒、管或异型材料的对接。如焊接重要的管道、钢轨、锚链、刀具、钢筋等。

3.摩擦对焊：两个被焊件可以等截面或不等截面，可以是同种或异种金属，但必须有一个是圆形截面。不适于焊非圆截面工件、盘状及薄壁管件。

三、钎焊

软钎焊：适用于焊受力不大或工作温度较低的工件。如各种电器导线的连接，仪表、仪器元件的焊接等。

硬钎焊：适用于焊受力较大或工作温度较高的工件。如车刀、铣刀上硬质合金刀片与中碳钢刀体的连接常采用铜钎焊，金银首饰常用银钎焊。

四、先进的焊接方法

1. 激光焊接（属于熔化焊原理）：钻戒（钻石与黄金、铂金戒托的连接）高级轿车车身、车壳的拼接。

2.爆炸焊接（属于压力焊原理）：适合大面积、大厚度板材的多层叠焊。如：铝+钢、钛+铜、

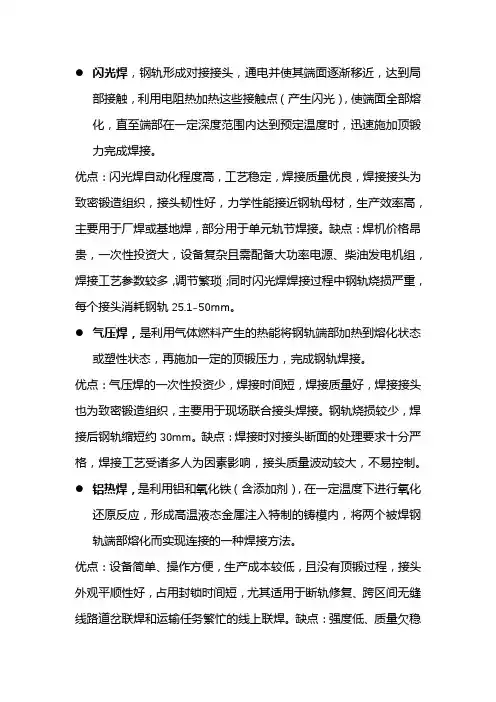

 闪光焊，钢轨形成对接接头，通电并使其端面逐渐移近，达到局部接触，利用电阻热加热这些接触点（产生闪光），使端面全部熔化，直至端部在一定深度范围内达到预定温度时，迅速施加顶锻力完成焊接。

优点：闪光焊自动化程度高，工艺稳定，焊接质量优良，焊接接头为致密锻造组织，接头韧性好，力学性能接近钢轨母材，生产效率高，主要用于厂焊或基地焊，部分用于单元轨节焊接。缺点：焊机价格昂贵，一次性投资大，设备复杂且需配备大功率电源、柴油发电机组，焊接工艺参数较多，调节繁琐；同时闪光焊焊接过程中钢轨烧损严重，每个接头消耗钢轨25.1-50mm。

 气压焊，是利用气体燃料产生的热能将钢轨端部加热到熔化状态或塑性状态，再施加一定的顶锻压力，完成钢轨焊接。

优点：气压焊的一次性投资少，焊接时间短，焊接质量好，焊接接头也为致密锻造组织，主要用于现场联合接头焊接。钢轨烧损较少，焊接后钢轨缩短约30mm。缺点：焊接时对接头断面的处理要求十分严格，焊接工艺受诸多人为因素影响，接头质量波动较大，不易控制。

 铝热焊，是利用铝和氧化铁（含添加剂），在一定温度下进行氧化还原反应，形成高温液态金属注入特制的铸模内，将两个被焊钢轨端部熔化而实现连接的一种焊接方法。

优点：设备简单、操作方便，生产成本较低，且没有顶锻过程，接头外观平顺性好，占用封锁时间短，尤其适用于断轨修复、跨区间无缝线路道岔联焊和运输任务繁忙的线上联焊。缺点：强度低、质量欠稳定，断头率高，综合性能差，是无缝线路最薄弱环节。

 电弧焊，接头间隙，并利用铜挡块强迫成型，冷却后形成焊接接头，属于熔化焊方法。

优点：采用合适的焊条和焊丝成分，电弧焊接头可以得到性能优异的贝氏体组织，综合性能可达到母材水平，抗拉强度和耐磨性能等有时甚至超过钢轨母材。缺点：目前推广较少，此外对焊接工艺、技术水平要求严格。

锡焊接方法

锡焊是一种常用的金属连接方法，它使用锡（也可以添加一定比例的铅作为助熔剂）融化后涂覆在要连接的金属表面，再通过加热使其固化。常用的锡焊接方法包括以下几种：

1. 烙铁焊接：使用烙铁来加热和施加热量，将锡融化后涂覆在连接部位上。

2. 浸泡焊接：将要连接的金属部件浸入预热的锡膏中，使其吸附锡膏，在加热后锡融化并涂覆在金属表面。

3. 刷焊接：使用刷子将预热的锡膏刷涂在连接部位上，然后加热使其融化。

4. 气焊：通过喷枪喷出预热的氧-乙炔或氧-乙烷混合气体，将锡线或锡棒加热融化后涂覆在连接部位上。

5. 波峰焊接：将要连接的电子元件或电路板插入有熔融锡的波峰焊接机中，使其在高温下与锡融合。

以上是一些常用的锡焊接方法，选择不同的方法取决于具体的应用场景和工作要求。
