焊接的工艺方法主要有

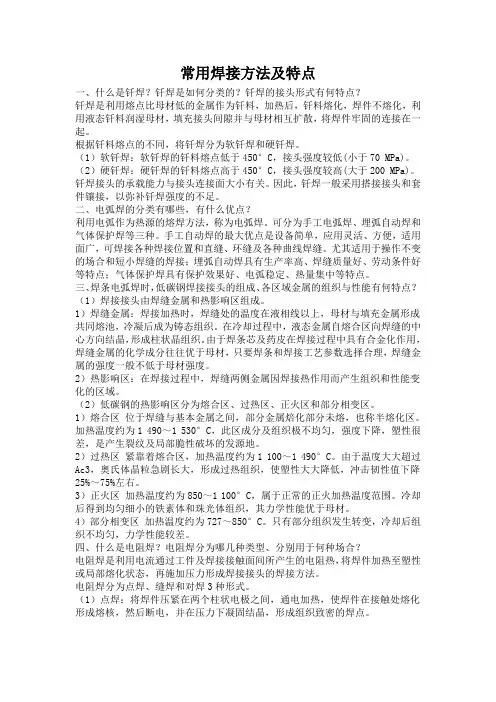

常用焊接方法及特点

一、什么是钎焊？钎焊是如何分类的？钎焊的接头形式有何特点？

钎焊是利用熔点比母材低的金属作为钎料，加热后，钎料熔化，焊件不熔化，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散，将焊件牢固的连接在一起。

根据钎料熔点的不同，将钎焊分为软钎焊和硬钎焊。

（1）软钎焊：软钎焊的钎料熔点低于450°C，接头强度较低(小于70 MPa)。

（2）硬钎焊：硬钎焊的钎料熔点高于450°C，接头强度较高(大于200 MPa)。

钎焊接头的承载能力与接头连接面大小有关。因此，钎焊一般采用搭接接头和套件镶接，以弥补钎焊强度的不足。

二、电弧焊的分类有哪些，有什么优点？

利用电弧作为热源的熔焊方法，称为电弧焊。可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。手工自动焊的最大优点是设备简单，应用灵活、方便，适用面广，可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。尤其适用于操作不变的场合和短小焊缝的焊接；埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点；气体保护焊具有保护效果好、电弧稳定、热量集中等特点。

三、焊条电弧焊时，低碳钢焊接接头的组成、各区域金属的组织与性能有何特点？

（1）焊接接头由焊缝金属和热影响区组成。

1）焊缝金属：焊接加热时，焊缝处的温度在液相线以上，母材与填充金属形成共同熔池，冷凝后成为铸态组织。在冷却过程中，液态金属自熔合区向焊缝的中心方向结晶，形成柱状晶组织。由于焊条芯及药皮在焊接过程中具有合金化作用，焊缝金属的化学成分往往优于母材，只要焊条和焊接工艺参数选择合理，焊缝金属的强度一般不低于母材强度。

2）热影响区：在焊接过程中，焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。

（2）低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。

1）熔合区 位于焊缝与基本金属之间，部分金属焙化部分未熔，也称半熔化区。加热温度约为1 490～1 530°C，此区成分及组织极不均匀，强度下降，塑性很差，是产生裂纹及局部脆性破坏的发源地。

 闪光焊，钢轨形成对接接头，通电并使其端面逐渐移近，达到局部接触，利用电阻热加热这些接触点（产生闪光），使端面全部熔化，直至端部在一定深度范围内达到预定温度时，迅速施加顶锻力完成焊接。

优点：闪光焊自动化程度高，工艺稳定，焊接质量优良，焊接接头为致密锻造组织，接头韧性好，力学性能接近钢轨母材，生产效率高，主要用于厂焊或基地焊，部分用于单元轨节焊接。缺点：焊机价格昂贵，一次性投资大，设备复杂且需配备大功率电源、柴油发电机组，焊接工艺参数较多，调节繁琐；同时闪光焊焊接过程中钢轨烧损严重，每个接头消耗钢轨25.1-50mm。

 气压焊，是利用气体燃料产生的热能将钢轨端部加热到熔化状态或塑性状态，再施加一定的顶锻压力，完成钢轨焊接。

优点：气压焊的一次性投资少，焊接时间短，焊接质量好，焊接接头也为致密锻造组织，主要用于现场联合接头焊接。钢轨烧损较少，焊接后钢轨缩短约30mm。缺点：焊接时对接头断面的处理要求十分严格，焊接工艺受诸多人为因素影响，接头质量波动较大，不易控制。

 铝热焊，是利用铝和氧化铁（含添加剂），在一定温度下进行氧化还原反应，形成高温液态金属注入特制的铸模内，将两个被焊钢轨端部熔化而实现连接的一种焊接方法。

优点：设备简单、操作方便，生产成本较低，且没有顶锻过程，接头外观平顺性好，占用封锁时间短，尤其适用于断轨修复、跨区间无缝线路道岔联焊和运输任务繁忙的线上联焊。缺点：强度低、质量欠稳定，断头率高，综合性能差，是无缝线路最薄弱环节。

 电弧焊，接头间隙，并利用铜挡块强迫成型，冷却后形成焊接接头，属于熔化焊方法。

优点：采用合适的焊条和焊丝成分，电弧焊接头可以得到性能优异的贝氏体组织，综合性能可达到母材水平，抗拉强度和耐磨性能等有时甚至超过钢轨母材。缺点：目前推广较少，此外对焊接工艺、技术水平要求严格。

常见的焊接工艺

焊接是一种将两个或多个金属材料连接在一起的方法。它是制造业中最常用的连接技术之一。焊接工艺有很多种，每种工艺都有其独特的优点和适用范围。下面介绍几种常见的焊接工艺。

1. 电弧焊接

电弧焊接是一种通过电弧加热金属材料并使其熔化的焊接方法。在电弧焊接中，电极和工件之间形成一条电弧，电弧的高温使金属材料熔化并形成焊缝。电弧焊接适用于焊接厚度较大的金属材料，如钢板、钢管等。

2. 气体保护焊接

气体保护焊接是一种在焊接过程中使用惰性气体保护焊缝的方法。惰性气体可以防止焊缝受到空气中的氧气和水蒸气的污染，从而保证焊缝的质量。气体保护焊接适用于焊接不锈钢、铝合金等材料。

3. 熔覆焊接

熔覆焊接是一种将金属粉末或线材加热熔化后喷射到工件表面形成涂层的方法。熔覆焊接可以改善工件表面的性能，如耐磨性、耐腐蚀性等。熔覆焊接适用于修复和加强工件表面。

4. 激光焊接

激光焊接是一种使用激光束将金属材料熔化并形成焊缝的方法。激光焊接具有高精度、高效率、无污染等优点。激光焊接适用于焊接薄板、小型零件等。

5. 焊锡焊接

焊锡焊接是一种使用焊锡将两个金属材料连接在一起的方法。焊锡焊接适用于焊接电子元器件、小型零件等。

不同的焊接工艺适用于不同的材料和应用场景。在选择焊接工艺时，需要根据具体情况进行选择，以保证焊接质量和效率。

高压电焊的焊接工艺有哪些

高压电焊是一种常用的金属焊接方法，通过在金属表面施加高压电流来实现金属焊接。该焊接工艺具有焊接速度快、焊缝质量高、热效应小等优点，被广泛应用于航空航天、汽车制造、建筑等领域。以下是常见的高压电焊的焊接工艺：

1. 电阻焊接：电阻焊接是最常用的高压电焊接工艺之一。它利用金属之间的电阻发热原理，将电流通过焊接物体，产生高温来熔化材料并实现焊接。电阻焊接广泛应用于金属板材、导线、接线端子等的连接。

2. 闪光焊接：闪光焊接是一种高压电焊接螺柱或螺母的工艺。该工艺通过施加高压电流，在低电阻材料之间产生电弧和光亮，并利用电弧的热能完成焊接。闪光焊接主要用于螺纹连接，如汽车发动机的螺栓焊接。

3. 气体爆炸焊接：气体爆炸焊接是利用高压电流产生的爆炸效应来完成焊接的工艺。在焊接过程中，通过电流产生气体高压，然后迅速升高温度并将金属熔化，利用气体爆炸的冲击力来实现金属焊接。气体爆炸焊接适用于铜、铝、钢等金属的焊接。

4. 电热熔焊：电热熔焊是一种利用高温加热来熔化金属并完成焊接的工艺。通过施加高压电流，使得焊接材料产生高温并熔化，然后将其连接在一起。电热熔焊广泛应用于管道、容器等金属制品的焊接。

5. 电弧焊接：电弧焊接是一种利用高压电流产生的电弧来进行焊接的工艺。在焊接过程中，电极产生电弧，通过电弧的高温和能量来实现金属的熔化和焊接。电弧焊接包括手工电弧焊接、气体保护焊接等，广泛应用于船舶、桥梁等大型结构的焊接。

总结起来，高压电焊的焊接工艺包括电阻焊接、闪光焊接、气体爆炸焊接、电热熔焊和电弧焊接等。每种焊接工艺都有其适用的材料和应用范围，需要根据具体情况选择合适的焊接方法。在实际应用中，还可根据需要进行工艺参数的调整和优化，以获得更好的焊接效果。
