电子工艺技术原理

电子工艺技术-drie

电子工艺技术是指用于制造电子产品的一套工艺和技术方法。随着电子技术的广泛应用，电子工艺技术的发展也越发重要。下面将介绍一下常见的电子工艺技术之一：DRIE（深孔等离子体刻蚀）技术。

DRIE技术是一种用于制造微纳米结构的重要工艺技术。它通过高速离子的刻蚀效应，可以实现对深孔和高纵横比结构的精确加工。这种技术可以用于制造MEMS（微电子机械系统）器件、集成电路芯片的封装和夹持等领域。

DRIE技术的原理主要包括两个步骤：刻蚀和沉积。在刻蚀过程中，可以通过调节刻蚀气体的种类和流量、调节刻蚀参数（如功率、压力等）来控制离子束对待加工物表面的刻蚀效果，从而实现对待加工物的制造。刻蚀过程中，刻蚀气体会在真空环境中被激发形成等离子体，通过加速器把等离子体加速并束缚成为高速的离子束，然后将其引导到待加工物表面。刻蚀气体的选择和刻蚀参数的调节都对最终的加工效果有着重要的影响。

在沉积过程中，可以通过控制刻蚀过程的一些参数来实现对待加工物表面的修复或平滑。常见的沉积技术有PECVD（等离子体增强化学气相沉积）和ALD（原子层沉积）等。它们可以根据加工要求来选择沉积材料和控制沉积层的厚度和均匀性，从而实现对待加工物的精确加工和表面修复。

DRIE技术具有许多优点。首先，它可以在高温、高真空和强电磁场等特殊环境下进行制造，可以制造出形状复杂且精确的微纳米结构。其次，DRIE技术还可以实现对不同材料的加工，包括硅、玻璃、陶瓷和金属等。这种多材料加工的能力使得DRI工艺在多个领域都有广泛的应用。

总之，DRIE技术是一种先进的微纳米加工技术，它可以制造出形状复杂且精确的微纳米结构。随着电子技术的不断发展，尤其是MEMS技术的广泛应用，DRIE技术在电子工艺技术中起到了举足轻重的作用。随着工艺和设备的不断改进，DRIE技术将会有更多的应用领域和发展前景。

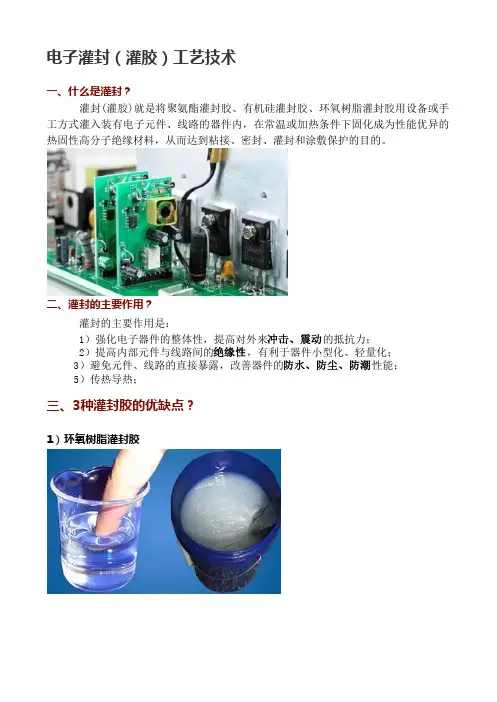

电子灌封（灌胶）工艺技术

一、什么是灌封？

灌封(灌胶)就是将聚氨酯灌封胶、有机硅灌封胶、环氧树脂灌封胶用设备或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下固化成为性能优异的热固性高分子绝缘材料，从而达到粘接、密封、灌封和涂敷保护的目的。

二、灌封的主要作用？

灌封的主要作用是： 1）强化电子器件的整体性，提高对外来冲击、震动的抵抗力； 2）提高内部元件与线路间的绝缘性，有利于器件小型化、轻量化； 3）避免元件、线路的直接暴露，改善器件的防水、防尘、防潮性能； 5）传热导热；

三、3种灌封胶的优缺点？

1）环氧树脂灌封胶环氧树脂灌封胶多为硬性，固化后和石头差不多硬，很难拆掉，具有良好的保密功

能，但也有少部分为软性。普通的耐温在100℃左右，加温固化的耐温在150℃左

右，也有耐温在300℃以上的。有固定、绝缘、防水、防油、防尘、防盗密、耐腐

蚀、耐老化、耐冷热冲击等特性。常见的有环氧灌封胶有：阻燃型、导热型、低粘度

型、耐高温型等。

优点：对硬质材料粘接力好，具有优秀的耐高温性能和电气绝缘能力，操作简单，固

化前后都非常稳定，对多种金属底材和多孔底材都有优秀的附着力。

缺点：抗冷热变化能力弱，受到冷热冲击后容易产生裂缝，导致水汽从裂缝中渗入到

电子元器件内，防潮能力差。并且固化后为胶体硬度较高且较脆，容易拉伤电子元器

件，灌封后无法打开，修复性不好。

适用范围：环氧树脂灌封胶容易渗透进产品的间隙中，适合灌封常温条件下且对环境

力学性能没有特殊要求的中小型电子元器件，如汽车、摩托车点火器，LED驱动电

源、传感器、环型变压器、电容器、触发器、LED防水灯、电路板的保密、绝缘、防

潮（水）灌封。

2）有机硅灌封胶

有机硅电子灌封胶固化后多为软性、有弹性可以修复，简称软胶，粘接力较差。其颜

色一般都可以根据需要任意调整，或透明或非透明或有颜色。双组份有机硅灌封胶是

最为常见的，这类胶包括缩合型的和加成性剂的两类。一般缩合型的对元器件和灌封

漳浦职业技术学校

2012年《电子工艺技术》期中考试试卷

班级： 姓名： 成绩：

一． 填空（每空2分，总共20分）

1. 电阻用字母＿＿＿＿表示，电阻的单位名称是＿＿＿＿。

2. 三极管有三个管脚，分别叫做发射极e，＿＿＿＿b，＿＿＿＿c。

3. 家用电源电压是＿＿＿＿v。

4. 常用的电烙铁有内热式电烙铁，＿＿＿＿，长寿命烙铁。

5. 二极管中的电流从＿＿＿＿极流向＿＿＿＿极。

6. 电解电容器是有极性的电容器，长脚为＿＿＿＿极，短脚为＿＿＿＿极。

二． 单项选择题（每题4分，总共20分）

1.桥式整流器是由（ ）二极管组成。

A. 1个 B.2个 C.3个 D.4个

2.1MΩ=( ) Ω。

A. 1000000 B.100000 C.10000 D.1000

3.贴片电阻上标有102那么他代表（ ）Ω。

A. 10 B.1 C.100 D.1000

4.经过12V电源变压器变压后的电压是（ ）。

A. 12V B. 10V C. 8V D. 6V

5.电解电容器上标有220uF,50V,那么的耐压值是（ ）。

A. 220V B. 500V C. 170V D. 270V

三． 作图题（每题5分，总共20分）

1. 请画出二极管的电路符号。

2. 请画出PNP型三极管的电路符号。

3. 请画出电容的电路符号。

4. 请画出变压器的电路符号。

四． 问答分析题（20分）

微电子制造的基本原理与工艺流程

一、微电子制造的定义

微电子制造是指设计、加工和制造微电子器件和微电子系统的过程。它是现代信息技术和通信技术的基础，也是现代工业制造的重要组成部分。

二、微电子制造的基本原理

1. 半导体材料的特性

半导体材料是微电子器件的基础材料，具有良好的导电性和隔离性。在半导体中掺杂少量杂质或者改变其温度、光照等物理性质可以改变其导电性。半导体器件就是利用这种变化制作的。

2. 器件结构的设计

微电子器件的结构设计是制造的重要一环。器件结构包括电极、栅、控制信号输入端等。这些结构的设计要考虑各方面的因素，如器件应用场合、功率、尺寸等因素。

3. 制造工艺的选择

制造工艺是微电子制造的基础，是将器件结构设计转化为实际产品的过程。制造工艺包括硅片切割、形成电极和栅、掺杂和扩散、制造成品等多个环节。

三、微电子制造的工艺流程

1. 半导体材料制备

半导体材料是微电子制造的基础，其制备是微电子制造的第一步。半导体材料制备的过程主要包括单晶生长、多晶生长、分子束外延、金属有机化学气相沉积等多种方法。

2. 硅片制备

硅片是微电子制造的中间产品，它是各种微电子器件的基础。硅片制备的过程包括硅棒制备、硅棒切割、圆片抛光等环节。

3. 电极和栅制造

电极和栅是微电子器件的重要组成部分，制造电极和栅主要通过光刻和蚀刻技术实现。光刻是一种通过光照形成光阻图形的技术，蚀刻是一种将光刻后形成的光阻图形转化为实际器件的技术。

4. 掺杂和扩散

掺杂和扩散是将杂质引入半导体材料中，从而改变其电学性质的过程。其中，掺杂是将杂质引入半导体中，扩散是将杂质在半导体中扩散开的过程。这些过程可以通过化学气相沉积、物理气相沉积等方式实现。

5. 制造成品

制造成品是微电子制造的最后一步。成品制造包括器件组装和测试等环节。器件组装是将各个器件按照要求组装在一起的过程，测试则是对器件进行性能测试的过程。

总之，微电子制造是一项复杂而精密的工艺，它采用了多种制造工艺和技术，涉及到多个环节。在实际制造过程中，需要严格保证各个环节的精度和质量，以确保微电子器件的性能和可靠性。
