电子工艺技术简介

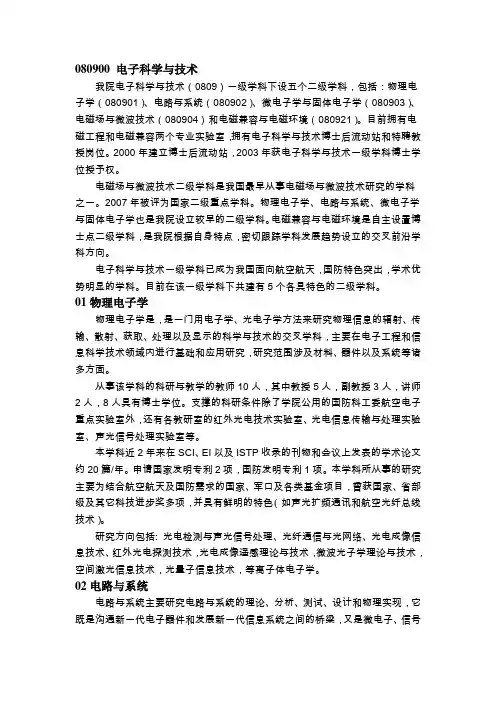

080900 电子科学与技术

我院电子科学与技术（0809）一级学科下设五个二级学科，包括：物理电子学（080901）、电路与系统（080902）、微电子学与固体电子学（080903）、电磁场与微波技术（080904）和电磁兼容与电磁环境（080921）。目前拥有电磁工程和电磁兼容两个专业实验室，拥有电子科学与技术博士后流动站和特聘教授岗位。2000年建立博士后流动站，2003年获电子科学与技术一级学科博士学位授予权。

电磁场与微波技术二级学科是我国最早从事电磁场与微波技术研究的学科之一。2007年被评为国家二级重点学科。物理电子学、电路与系统、微电子学与固体电子学也是我院设立较早的二级学科。电磁兼容与电磁环境是自主设置博士点二级学科，是我院根据自身特点，密切跟踪学科发展趋势设立的交叉前沿学科方向。

电子科学与技术一级学科已成为我国面向航空航天，国防特色突出，学术优势明显的学科。目前在该一级学科下共建有5个各具特色的二级学科。

01物理电子学

物理电子学是，是一门用电子学、光电子学方法来研究物理信息的辐射、传输、散射、获取、处理以及显示的科学与技术的交叉学科，主要在电子工程和信息科学技术领域内进行基础和应用研究，研究范围涉及材料、器件以及系统等诸多方面。

从事该学科的科研与教学的教师10人，其中教授5人，副教授3人，讲师2人，8人具有博士学位。支撑的科研条件除了学院公用的国防科工委航空电子重点实验室外，还有各教研室的红外光电技术实验室、光电信息传输与处理实验室、声光信号处理实验室等。

本学科近2年来在SCI、EI以及ISTP收录的刊物和会议上发表的学术论文约20篇/年。申请国家发明专利2项，国防发明专利1项。本学科所从事的研究主要为结合航空航天及国防需求的国家、军口及各类基金项目，曾获国家、省部级及其它科技进步奖多项，并具有鲜明的特色（如声光扩频通讯和航空光纤总线技术）。

研究方向包括: 光电检测与声光信号处理、光纤通信与光网络、光电成像信息技术、红外光电探测技术，光电成像遥感理论与技术，微波光子学理论与技术，空间激光信息技术，光量子信息技术，等离子体电子学。

cmos技术工艺和mems技术工艺

CMOS技术工艺和MEMS技术工艺

随着科技的发展，电子产品的功能越来越强大，体积越来越小。在这一趋势下，CMOS技术工艺和MEMS技术工艺成为了研究的热点。本文将分别介绍这两种技术工艺的特点和应用。

CMOS技术工艺，即互补金属氧化物半导体技术工艺，是一种用于集成电路制造的重要工艺。它采用了n型金属氧化物半导体（NMOS）和p型金属氧化物半导体（PMOS）两种互补型结构，具有低功耗、高可靠性和高集成度等特点。CMOS技术工艺的核心是晶体管的制作，通过在硅片上沉积金属、氧化物和硅等材料，制造出了具有控制电流的晶体管。CMOS技术工艺广泛应用于微处理器、存储器、传感器等各种电子设备中。

MEMS技术工艺，即微机电系统技术工艺，是一种将机械结构、电子元件和微加工技术相结合的技术。MEMS技术工艺的特点是可以在微米尺度上制造出微型机械结构和微型电子元件，具有体积小、重量轻、功耗低和高灵敏度等优点。MEMS技术工艺的核心是通过光刻、薄膜沉积、腐蚀和离子注入等工艺步骤，制造出微型机械结构和微型电子元件。MEMS技术工艺广泛应用于加速度计、陀螺仪、压力传感器、微型喷墨打印头等领域。

CMOS技术工艺和MEMS技术工艺在实际应用中有着广泛的联系和互补。例如，在智能手机中，CMOS技术工艺用于制造芯片，而MEMS技术工艺用于制造加速度计和陀螺仪等传感器。这些传感器通过微型机械结构实现对手机的倾斜和转动的感知，从而实现自动旋转屏幕等功能。另外，CMOS技术工艺和MEMS技术工艺还可以结合使用，例如制造微型摄像头。CMOS技术工艺用于制造图像传感器，而MEMS技术工艺用于制造光学镜头的自动对焦机构，从而实现清晰的拍摄效果。

CMOS技术工艺和MEMS技术工艺的发展不仅推动了电子产品的小型化和功能化，也为人们的生活带来了诸多便利。随着技术的不断进步，这两种技术工艺也在不断的创新和突破。例如，CMOS技术工艺的尺寸越来越小，已经发展到纳米级别，从而实现了更高的集成度和更低的功耗。而MEMS技术工艺也在不断探索新的材料和工艺，以提高传感器的性能和可靠性。

电子工艺全部知识点总结

一、电子工艺材料与工艺工程

1. 半导体材料：包括硅、砷化镓、碳化硅等。半导体材料的选择对于半导体器件的性能有着重要的影响，工艺工程师需要根据具体的应用选择合适的半导体材料。

2. 半导体材料制备：包括晶体生长、材料加工等技术。晶体生长技术有单晶生长、多晶生长等方法，工艺工程师需要了解各种方法的优缺点，以及应用范围。

3. 薄膜技术：包括化学气相沉积、物理气相沉积、溅射等技术。薄膜技术在半导体器件的制备中具有重要作用，工艺工程师需要了解各种薄膜技术的原理和应用。

4. 化学成膜技术：包括电化学沉积、化学气相沉积等技术。化学成膜技术在电子器件的制备中有着广泛的应用，工艺工程师需要了解各种化学成膜技术的工艺参数和控制方法。

5. 包装材料：包括封装树脂、封装胶粘剂等。包装材料的选择对于电子元器件的性能和可靠性有着重要的影响，工艺工程师需要了解各种包装材料的特性和应用。

6. 其他工艺材料：包括金属材料、陶瓷材料、高分子材料等。这些材料在电子工艺中都有着重要的应用，工艺工程师需要了解各种材料的特性和工艺应用。

7. 工艺工程流程：包括工艺设计、工艺实施、工艺改进等。工艺工程流程是电子工艺的核心内容，工艺工程师需要了解各种工艺流程的设计原则和实施方法，以及如何通过工艺改进来提高产品的性能和可靠性。

8. 质量控制技术：包括过程控制、质量检验、可靠性测试等。质量控制技术是电子工艺中至关重要的一环，工艺工程师需要了解如何通过过程控制和质量检验来确保产品的质量，以及如何通过可靠性测试来评估产品的寿命和可靠性。

二、半导体器件工艺

1. 半导体器件概述：包括二极管、晶体管、场效应管等。半导体器件是电子工艺中的重要组成部分，工艺工程师需要了解各种器件的结构、原理和性能。

2. 半导体器件制造流程：包括晶圆加工、器件制备、器件封装等。半导体器件制造流程是电子工艺中的关键环节，工艺工程师需要了解各种制造工艺的原理和步骤，以及如何通过工艺优化来提高产品的性能和可靠性。

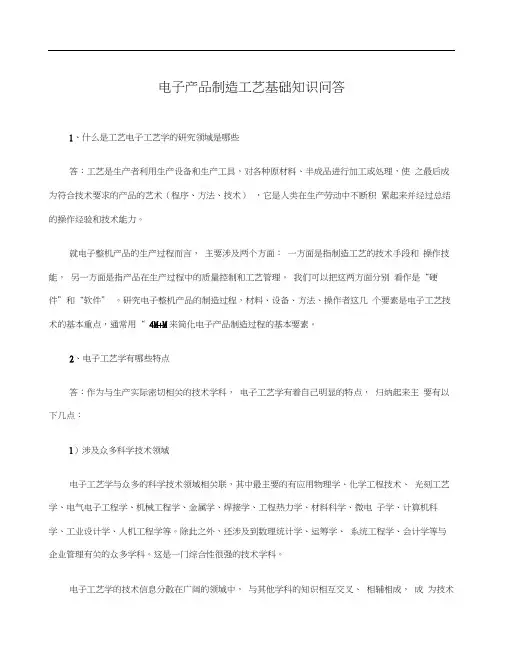

电子产品制造工艺基础知识问答

1、什么是工艺电子工艺学的研究领域是哪些

答：工艺是生产者利用生产设备和生产工具，对各种原材料、半成品进行加工或处理，使 之最后成为符合技术要求的产品的艺术（程序、方法、技术） ，它是人类在生产劳动中不断积 累起来并经过总结的操作经验和技术能力。

就电子整机产品的生产过程而言， 主要涉及两个方面： 一方面是指制造工艺的技术手段和 操作技能， 另一方面是指产品在生产过程中的质量控制和工艺管理。 我们可以把这两方面分别 看作是“硬件”和“软件” 。研究电子整机产品的制造过程，材料、设备、方法、操作者这几 个要素是电子工艺技术的基本重点，通常用“ 4M+M来简化电子产品制造过程的基本要素。

2、电子工艺学有哪些特点

答：作为与生产实际密切相关的技术学科， 电子工艺学有着自己明显的特点， 归纳起来主 要有以下几点：

1）涉及众多科学技术领域

电子工艺学与众多的科学技术领域相关联，其中最主要的有应用物理学、化学工程技术、 光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电 子学、计算机科学、工业设计学、人机工程学等。除此之外，还涉及到数理统计学、运筹学、 系统工程学、会计学等与企业管理有关的众多学科。这是一门综合性很强的技术学科。

电子工艺学的技术信息分散在广阔的领域中， 与其他学科的知识相互交叉、 相辅相成， 成 为技术

关键（know how）密集的学科。

2） 形成时间较晚而发展迅速

电子工艺技术虽然在生产实践中一直被广泛应用， 但作为一门学科而被系统研究的时间却 不长。系统论述电子工艺的书刊资料不多，直到上世纪 70 年代以后，第一本系统论述电子工 艺技术的书籍才面世， 80 年代初在高等学校中才开设相关课程。

随着电子科学技术的飞速发展， 对电子工艺学业提出了越来越高的要求， 人们在实践中不 断探索新的工艺方法，寻找新的工艺材料，使电子工艺学的内涵及外延迅速扩展。可以说，电 子工艺学是一门充满蓬勃生机的技术学科。 与其他行业相比， 电子产品制造工艺技术的更新要 快得多。 经常有这样的情况发生： 某项新的工艺方法还未能全面推广普及， 就已经被更先进的 技术所取代。
