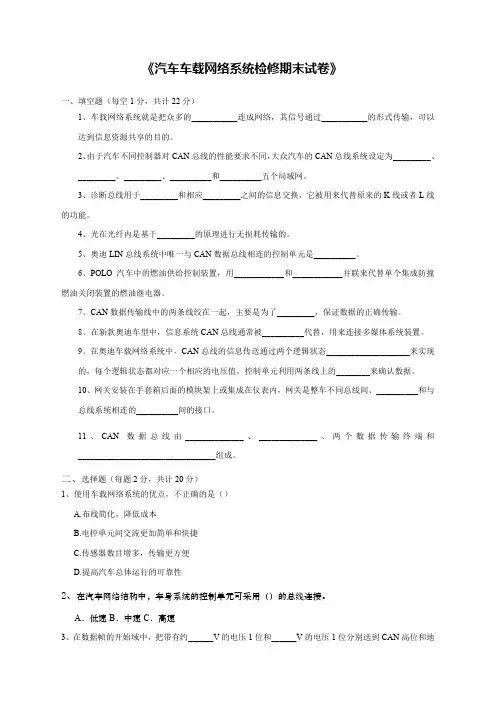

《汽车车载网络系统检修期末试卷》
一、填空题（每空1分，共计22分）
1、车载网络系统就是把众多的___________连成网络，其信号通过___________的形式传输，可以达到信息资源共享的目的。
2、由于汽车不同控制器对CAN总线的性能要求不同，大众汽车的CAN总线系统设定为_________、_________、_________、__________和__________五个局域网。
3、诊断总线用于_________和相应_________ 之间的信息交换，它被用来代替原来的K线或者L线的功能。
4、光在光纤内是基于_________的原理进行无损耗传输的。
5、奥迪LIN总线系统中唯一与CAN数据总线相连的控制单元是__________。
6、POLO汽车中的燃油供给控制装置，用____________和____________并联来代替单个集成防撞燃油关闭装置的燃油继电器。
7、CAN数据传输线中的两条线绞在一起，主要是为了_________，保证数据的正确传输。
8、在新款奥迪车型中，信息系统CAN总线通常被__________代替，用来连接多媒体系统装置。
9、在奥迪车载网络系统中，CAN总线的信息传送通过两个逻辑状态____________________来实现的，每个逻辑状态都对应一个相应的电压值，控制单元利用两条线上的________来确认数据。
10、网关安装在手套箱后面的模块架上或集成在仪表内，网关是整车不同总线间、__________和与总线系统相连的__________间的接口。
11、CAN数据总线由______________、______________、两个数据传输终端和_________________________________组成。
二、选择题（每题2分，共计20分）
1、使用车载网络系统的优点，不正确的是（ ）
A.布线简化，降低成本
B.电控单元间交流更加简单和快捷

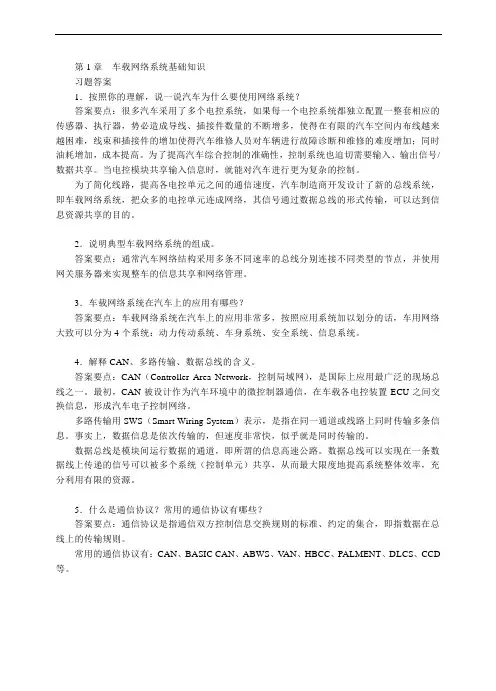

第1章 车载网络系统基础知识
习题答案
1．按照你的理解，说一说汽车为什么要使用网络系统？
答案要点：很多汽车采用了多个电控系统，如果每一个电控系统都独立配置一整套相应的传感器、执行器，势必造成导线、插接件数量的不断增多，使得在有限的汽车空间内布线越来越困难，线束和插接件的增加使得汽车维修人员对车辆进行故障诊断和维修的难度增加；同时油耗增加，成本提高。为了提高汽车综合控制的准确性，控制系统也迫切需要输入、输出信号/数据共享。当电控模块共享输入信息时，就能对汽车进行更为复杂的控制。
为了简化线路，提高各电控单元之间的通信速度，汽车制造商开发设计了新的总线系统，即车载网络系统，把众多的电控单元连成网络，其信号通过数据总线的形式传输，可以达到信息资源共享的目的。
2．说明典型车载网络系统的组成。
答案要点：通常汽车网络结构采用多条不同速率的总线分别连接不同类型的节点，并使用网关服务器来实现整车的信息共享和网络管理。
3．车载网络系统在汽车上的应用有哪些？
答案要点：车载网络系统在汽车上的应用非常多，按照应用系统加以划分的话，车用网络大致可以分为4个系统：动力传动系统、车身系统、安全系统、信息系统。
4．解释CAN、多路传输、数据总线的含义。
答案要点：CAN（Controller Area Network，控制局域网），是国际上应用最广泛的现场总线之一。最初，CAN被设计作为汽车环境中的微控制器通信，在车载各电控装置ECU之间交换信息，形成汽车电子控制网络。
多路传输用SWS（Smart Wiring System）表示，是指在同一通道或线路上同时传输多条信息。事实上，数据信息是依次传输的，但速度非常快，似乎就是同时传输的。
数据总线是模块间运行数据的通道，即所谓的信息高速公路。数据总线可以实现在一条数据线上传递的信号可以被多个系统（控制单元）共享，从而最大限度地提高系统整体效率，充分利用有限的资源。
郑州交通职业学院2010—2011学年度第二学期《汽车车载网络系统检修》课程考试 试题纸（第 1 页 共 3 页）
郑州交通职业学院课程考试试题纸
课程名称： 汽车车载网络系统检修 (A卷)
考试班级： 09大专汽电1-6班
题
号 一 二 三 四 五 六 总分 审卷人
得
分
……………………………………………………………………………………
一、填空题（每空1分，共计20分）
1、车载网络系统就是把众多的___________连成网络，其信号通过___________的形式传输，可以达到信息资源共享的目的。
2、由于汽车不同控制器对CAN总线的性能要求不同，大众汽车的CAN总线系统设定为_________、_________、_________、__________和__________五个局域网。
3、诊断总线用于_________和相应_________ 之间的信息交换，它被用来代替原来的K线或者L线的功能。
4、光在光纤内是基于_________的原理进行无损耗传输的。
5、奥迪LIN总线系统中唯一与CAN数据总线相连的控制单元是__________。
6、POLO汽车中的燃油供给控制装置，用____________和____________并联来代替单个集成防撞燃油关闭装置的燃油继电器。
7、CAN数据传输线中的两条线绞在一起，主要是为了_________，保证数据的正确传输。
8、在新款奥迪车型中，信息系统CAN总线通常被__________代替，用来连接多媒体系统装置。 9、在奥迪车载网络系统中，CAN总线的信息传送通过两个逻辑状态__________和__________来实现的，每个逻辑状态都对应一个相应的电压值，控制单元利用两条线上的________来确认数据。
10、丰田多路系统中BEAN通信采用________传输，CAN和AVC-LAN通信采用____________传输。
《汽车车载网络系统检修期末试卷》
一、填空题（每空1分，共计22分）
1、车载网络系统就是把众多的___________连成网络，其信号通过___________的形式传输，可以达到信息资源共享的目的。
2、由于汽车不同控制器对CAN总线的性能要求不同，大众汽车的CAN总线系统设定为_________、_________、_________、__________和__________五个局域网。
3、诊断总线用于_________和相应_________之间的信息交换，它被用来代替原来的K线或者L线的功能。
4、光在光纤内是基于_________的原理进行无损耗传输的。
5、奥迪LIN总线系统中唯一与CAN数据总线相连的控制单元是__________。
6、POLO汽车中的燃油供给控制装置，用____________和____________并联来代替单个集成防撞燃油关闭装置的燃油继电器。
7、CAN数据传输线中的两条线绞在一起，主要是为了_________，保证数据的正确传输。
8、在新款奥迪车型中，信息系统CAN总线通常被__________代替，用来连接多媒体系统装置。
9、在奥迪车载网络系统中，CAN总线的信息传送通过两个逻辑状态____________________来实现的，每个逻辑状态都对应一个相应的电压值，控制单元利用两条线上的________来确认数据。
10、网关安装在手套箱后面的模块架上或集成在仪表内，网关是整车不同总线间、__________和与总线系统相连的__________间的接口。
11、CAN数据总线由______________、______________、两个数据传输终端和_________________________________组成。
二、选择题（每题2分，共计20分）
1、使用车载网络系统的优点，不正确的是（）
A.布线简化，降低成本
B.电控单元间交流更加简单和快捷
