避雷器、支柱绝缘子清扫试验作业项目控制措施

35KV高压开关柜检修规程及试验项目要求1.范围a.本标准规定了XX电站35KV高压设备的检修间隔、工期、检修维护内容、试验项目及试验方法；b.本标准适用于XX光伏电站35KV高压开关柜的检修、维护及试验；C.本标准制定的目的是为了XX光伏电站投产后能够做好设备的维护与检修工作，保证电站安全稳定运行而制定。

2 .规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

IEC60056 高压交流断路器IEC60099 交流无间隙金属氧化物避雷器IEC60129 交流隔离开关和接地开关IEC60185 电流互感器IEC60186 电压互感器IEC60298 额定电压IkV以上50kV以下交流金属封闭开关设备控制设备IEC60694 高压开关设备标准的共用条款GB156 标准电压GB311.1 高压输变电设备的绝缘配合GB763 交流高压电器在长期工作时的发热GB1984 交流高压断路器GB1985 交流高压隔离开关和接地开关GB2706 交流高压电器动、热稳定试验方法GB3309高压开关设备常温下的机械试验GB38043~63kV交流高压负荷开关GB39063~35kV交流金属封闭开关设备GB7354局部放电测量GBl1022高压开关设备通用技术条件GB50150电气装置安装工程电气设备交接试验标准GB50150电气装置安装工程盘、柜及二次回路接线施工及验收规范GB1207-1997电压互感器GB1208-1997电流互感器DL478静态继电保护及安全自动装置通用技术条件DL/T613进口交流无间隙金属氧化物避雷器技术规范DL/T5137电测量及电能计量装置设计技术规范其他相关的国家及行业标准和规范。

避雷器清扫、检查、绝缘电阻测定危险点及控制措施
序号
作业内容
危险点
控制措施
制订依据
一
避雷器清扫、检查
1. 作业人员人梯子上掉落摔伤
1.1 使用人字梯作业工作时其绞链和限制开度的拉链必须坚固，梯子必须安放稳固，并设专人扶持。

1.2 在组立单梯上作业时，梯子必须放置稳固，四根缆绳受力均匀，缆绳与梯子间的夹角不小于 35。

安规热机
631、632、634条
2. 避雷器瓷件断裂，造成作业人员碰伤、摔伤
2.1 严禁靠在避雷器上工作。

2.2 严防外力造成的避雷器剧烈晃动。

2.3 避雷器瓷件严禁攀登。

3. 10kV 避雷器清扫、检查时安全距离小，造成作业人员触电
3.1 在避雷器与带电体间装设合格绝缘隔板，其面积应保证将作业地点周围的带电体全部隔离，隔板需装设牢固，并与带电体间保持足够的距离。

3.2 作业中必须设专责监护人。

二
绝缘电阻测定
1．试验电压感电或展引发摔伤
1.1 试验用的导线应使用绝缘护套线。

1.2 导线的端部绑在绝缘杆上，作业人员手持绝缘杆触试被试件。

2. 误触碰带电体造成人员触电
2.1 被试避雷器与带电体的安全距离如小于规程规定，需装绝缘隔板。

2.2 测量人员和摇表的安放位置选择适当，移动引线时，必须加强监护。

高压带电机械干清扫作业实施细则1、总则为规范电网公司高压带电机械干清扫作业（以下简称带电清扫），确保高压带电机械干清扫作业的安全，实现带电清扫作业规范化、标准化，特制定本细则。

带电清扫对粉尘性的污秽进行清扫时有较好的清洁效果，不适宜用于对盐雾型污秽进行清扫。

各单位应根据环境、积污情况、设备爬距、设备布置方式等实际情况，选择适当的清扫方式。

2 范围本细则适用于以地电位作业方式对交流额定电压35－220kV电气设备（套管、刀闸、支柱瓷瓶、电压互感器、电流互感器、断路器、避雷器、耦合电容器、悬式绝缘子等）瓷及玻璃外绝缘的带电机械干清扫作业。

3 规范性引用文件GB 13398－2003《带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒》GB/T 18037—2000《带电作业工具基本技术要求与设计导则》DL 409-1991《电业安全工作规程》（发电厂和变电所电气部分）DL/T 878－2004《带电作业用绝缘工具试验导则》DL/T 966-2005《送电线路带电作业技术导则》DL/T 976－2005《带电作业工具、装置和设备预防性试验规程》Q-CSG 10004-2004《电气工作票技术规范》（发电、变电部分）4 术语和定义高压带电机械干清扫：使用不同刷头（由绝缘耐磨、耐高温的材料制成），配以不同结构形式的绝缘杆，由电机提供动力使刷头高速旋转对电气设备外绝缘进行带电清扫的工作。

5、带电清扫的条件5.1 气象条件户外带电清扫作业一般应在良好天气下进行，当风力大于10m/s、相对湿度大于85％、雨天、雪天、雾天、雷电天气不宜在户外进行。

作业过程中天气突然变化，危及人身及设备安全时，应立即停止工作。

5.2 安全距离5.2.1 进行地电位带电作业时，人身与带电体的安全距离（净距）不得小于表一的规定。

表一：人身与带电体的安全距离施工工具的有效绝缘长度：不得小于表二的规定表二：工具的有效绝缘长度5.3 系统的运行方式带电清扫时电力系统处于正常运行方式下，有关继电保护装置应正常投入使用。

停电清扫绝缘子工作危险点及其控制措施1. 引言在电力系统中，绝缘子是起到支持和绝缘电导的重要组件。

然而，随着使用时间的推移，绝缘子表面可能会积累灰尘、污垢或其他外界因素，导致绝缘子表面电阻增加。

为了确保电力系统的正常运行，停电清扫绝缘子工作是必要的。

但是，这个过程也存在一定的危险性。

本文将探讨停电清扫绝缘子工作的危险点，并提出相应的控制措施。

2. 停电清扫绝缘子工作的危险点2.1. 高处作业风险停电清扫绝缘子通常需要在电力输电线路上进行。

由于电力输电线路一般较高，工作人员需要在高处进行作业，增加了坠落事故的风险。

2.2. 高压电击风险虽然在停电状态下进行绝缘子清扫工作，但在清扫过程中，仍然存在着极低的电气能量和电弧闪络的风险。

一旦误操作或清扫工具不合适，可能会导致高压电击事故的发生。

2.3. 悬挂物坠落风险停电清扫绝缘子过程中，由于作业人员需要悬挂在绝缘子附近，存在悬挂物坠落的风险。

例如，清扫工具、工具箱或其他杂物坠落可能会导致工作人员受伤。

2.4. 环境因素风险停电清扫绝缘子通常在户外环境中进行，受到天气条件的限制。

极端的天气条件例如雷暴、高风或降雪等可能会增加工作风险，甚至导致事故的发生。

3. 停电清扫绝缘子工作的控制措施3.1. 安全培训和合格证书为了降低停电清扫绝缘子工作的风险，必须确保工作人员经过相关安全培训，并具备相应的合格证书。

这些培训和证书可以教授工作人员关于高处作业、电力安全和清扫工具使用的安全知识。

3.2. 使用适当的工具和设备为了降低电击和坠落风险，工作人员应使用适当的工具和设备。

例如，应使用与电力系统绝缘的工具，并配备安全带、安全网等坠落防护措施。

3.3. 遵守操作步骤和规程在停电清扫绝缘子工作过程中，工作人员必须遵守操作步骤和规程。

例如，按照正确的清扫顺序进行操作，避免误操作和清扫顺序混乱导致的事故。

3.4. 预防措施预防措施是降低停电清扫绝缘子工作风险的重要环节。

应定期检查和维护绝缘子，及时清除污垢和灰尘，以减少绝缘子表面电阻的增加。

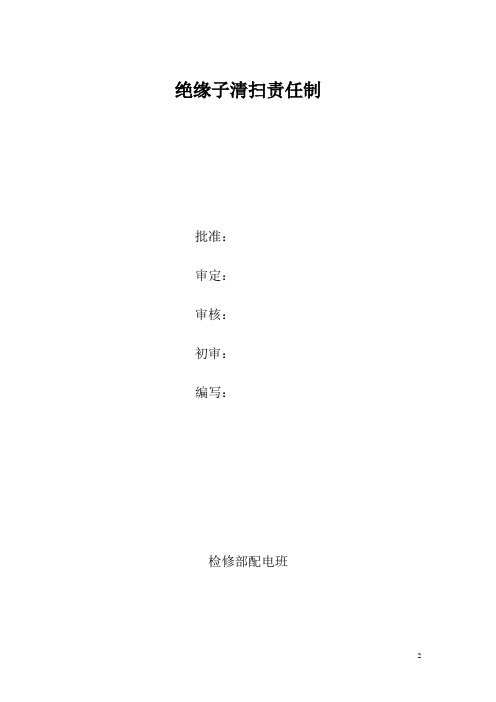

绝缘子清扫责任制批准：审定：审核：初审：编写：检修部配电班绝缘子清扫责任制为确保升压站所有支持瓷瓶及出线悬垂运行良好，不产生爬电等损坏事故，保证按周期进行清扫检查，特制定如下绝缘子清扫责任制，望设备责任人按要求开展工作，落实责任。

一、设备责任分工：二、工作要求：１、设备责任按照年度春秋检计划做好各项准备工作，充分利用好停电时间，严格工艺标准要求，设备治理按创一流标准严把质量关，做到不漏扫一台设备、一个部位，检修一台、合格一台，设备标志齐全，年内达到全部电气设备无泄漏。

２、设备主人利用停电机会对已涂ＲＴＶ长效涂料的开关、CT、刀闸、耦合电容器瓷瓶进行全面检查，有不全的地方做好记录，并及时补涂。

3.设备责任人对各引线软连接处要作为重点项目进行检查，特别是各刀闸接线座转动处软连接，不能有断股及过热现象，发现问题及时汇报，共同讨论决定是否需停线路进行处理。

4.线路停电时，设备责任人要将检修设备彻底清扫干净，有渗漏油的设备，要处理彻底，消除渗漏油现象。

5.刀闸支持瓷瓶清扫后，各螺栓要紧固，联杆机构转动灵活，三相刀闸分合同步，接触良好，接线座转动灵活。

6.根据地调停电计划，针对于出线清扫，根据试验周期对悬垂进行检零工作，对于检查出不合格的绝缘子要及时进行更换处理。

7、清扫绝缘子时要仔细，不能伤及RTV，而且还要清扫干净，对于RTV脱落或RTV失效要及时补涂合格的RTV.8、加强防污闪工作监督，设备责任人是第一责任人，要进一步落实好安全责任制，在春秋检工作中要认真负责，高标准、严要求，严格执行检修工艺标准，清扫检查一台、合格一台，不漏检一个部件，做到“责任、压力、操作、监督”四到位，加强防污闪工作技术管理，建立健全防污闪设备档案。

9、进一步加强春、秋季清扫质量验收工作。

设备责任人完成检查工作后，要及时提出验收申请，技术监督人员验收合格后，方可终结工作，真正做到“应修必修，修必修好”。

物资预备仪器、工具、材料导线接地线；绝缘手套；验电器；钢丝球；毛巾；个人工具，个人防护用品。

图纸、资料清扫清单、技术要求风险掌握措施风险作业人员高空坠落人员上下塔系好双保险安全带，移动转位保持有安全带保护。

评估作业人员触电作业人员受伤作业前核对塔号牌；工作点挂接地线；在验电前一律当设备带电，并留意安全距离。

作业点下方制止人员停留；动作协调，防止身体与脚钉或角钢碰撞。

安全措施安全交底工作所需的安全措施已经完成，现场条件满足工作要求。

对工作班成员说明工作任务、设备带电状况、工作留意事项。

6.施工方案6.1作业前预备明细表6.2作业打算假设是同塔双回线路又不同时停电的状况下，施工的时候一边还带电。

这要求上塔前肯定要确定好停电的是哪一边，作业人员必需穿静电屏蔽服；假设是单回线路，那么上塔前，我们的施工作业人员接到工作票负责人和工作票签发人确认停电后及接地线挂好的指令前方允许上塔作业。

施工工期具体保障措施如下1、制定具体的切实可行的施工方案〔本案即是〕；2、在施工前组织施工指挥班子对现场进展一次全面摸底，根本把握每基塔的状况，标〔画〕出示意图。

示意图中须正确标注塔的类型，绝缘子〔瓷瓶〕数量，行走路线和有关特别状况、留意事项〔假设甲方担忧排以上提前巡察，则须在施工当天由甲方巡线人员驱车带着前往每基塔并指引上山线路〕；3、所需工器具必需明确指定由哪方负责预备或租赁〔地线挂接器、安全帽、安全带、安全腰绳、工具袋等〕，落实到班组和个人；4、所需消耗性材料如毛巾、水、储水罐等预备充分，做到经济有用、不脱毛、不拉丝、简便易携；5、运输车辆应能满足现场人员快速分布需要，至少应配备 8 辆车，分 8 组。

6、要求每个班组必需对塔底是否有水源、道路远近、四周车辆能否行驶至塔底等状况，做到心中有数；7、对各小组摸底了解的状况，在施工的前 1 天晚饭时间汇总至工程总指挥处，工程总指挥依据所反映的状况，对不合理的安排，准时进展调整，并重标画示意图；8、要求每个小组至少 1 人带备手机用于联系，动身前将每个小组人员的手机号码登录归总至工程总指挥处，便于随时随地全盘把握工程进度。

停电清扫绝缘子工作危险点及其控制措施电力绝缘子是电力系统中的一项重要设备，用于隔离各种电力设备之间的电气接触，以防止电气事故的发生。

随着电力设备的使用时间增长和环境因素的影响，绝缘子表面会产生污秽，甚至出现断裂、损坏现象。

为保障电力设备正常运行和保障人员安全，必须对绝缘子进行定期的清扫检查和维修保养。

停电清扫绝缘子工作危险点停电清扫绝缘子是对绝缘子进行清洗和维修的常见措施。

在清扫绝缘子过程中，存在以下几个主要危险点：1. 电气危险对于高压绝缘子的清洗和维修，必须在停电状态下进行。

但在实际操作中，由于未建立可靠的断电保护措施，操作人员可能会接触带电部件，造成电击危险。

2、高处作业危险绝缘子通常位于设备的顶部，进行清洗和维修需要爬上设备顶部，存在高处作业危险。

3、作业环境危险在进行绝缘子清洗和维修时，必须考虑周围环境的安全。

例如，存在高空坠落、建筑安全、暴雨等安全风险。

4、化学品危险在进行清洗绝缘子时，需要使用特定的清洗剂。

如果使用不当，会对操作人员造成化学危害。

控制措施为了保障工作人员的安全和保障设备的正常运行，需要采取相应的控制措施。

控制措施应根据危险点类型和工作实际情况采取不同的方法。

1. 电气控制措施在进行绝缘子清洗和维修时，必须建立可靠的断电保护措施。

对于停电清洗绝缘子，需要进行断电检查和操作告知，确保操作人员不接触带电部件。

2、高处作业控制措施在进行高处作业时，必须采取严格的安全措施，如:•升降机、脚手架等设备必须正确安装和固定，并进行稳定性检查。

•操作人员必须佩戴安全带，并在高处工作期间固定在安全绳上。

•在作业现场设置防护网、警示标志等安全措施。

3、作业环境控制措施在进行绝缘子清洗和维修时，必须考虑周围环境的安全。

例如：•对于暴雨等极端天气，应及时停止作业并采取相应措施。

•确保设备周围地基和支撑构件的安全性，以免因支撑不足或支撑措施不当引起安全事故。

4、化学品控制措施在使用清洗剂时，必须严格遵循化学品使用规定，例如：•告知操作人员使用规则和注意事项。

四大措施审批表项目名称永善10kV线路避雷器、熔断器大修工程施工单位单位(部门)：签名、盖章年月日永善供电有限公司设备部签署意见：签名、盖章年月日永善供电有限公司安监理部签署意见：签名、盖章年月日永善供电有限公司营销部签署意见：签名、盖章年月日永善供电有限公司调度控制中心签署意见：签名、盖章年月日10kV线路避雷器、熔断器大修工程组织、技术、安全、环境保护措施一、编制依据：（一）任务来源：依据永善供电有限公司停电检修计划，由四川省川英电力工程有限公司负责施工。

（二）现场勘查情况：2015年10月21日由工作负责人、运行维护部门人员现场勘查，详细记录见现场勘查记录单。

二、工程概况及特点：（一）工程施工相关单位及说明1 .工程建设单位（项目责任单位）：永善供电有限公司2 .施工单位：四川省川英电力工程有限公司3 .运行维护单位：永善供电有限公司（二）施工范围及主要工作量范围：1.施工范围：永善10kV线路避雷器300组、熔断器150组2、主要工程量：1、35kV桐堡变电站10kV富庆线避雷器25组、熔断器25组。

2、110kV永善变电站10kV永善雪柏线避雷器18组、熔断器18组。

3、35kV莲峰变电站10kV大荡线避雷器32组、熔断器32组。

4、35kV莲峰变电站10kV莲峰线避雷器4组、熔断器4组。

5、35kV莲峰变电站10kV六井线避雷器17组、熔断器17组。

6、35kV莲峰变电站10kV米田线避雷器12组、熔断器12组。

7、35kV茂林变电站10kV甘沙村线避雷器13组、熔断器2组。

8、35kV茂林变电站10kV伍寨线避雷器57组。

9、35kV茂林变电站10kV集镇线避雷器73组。

10、35kV细沙变电站10kV大同线避雷器19组。

11、35kV细沙变电站10kV集镇线避雷器28组。

12、35kV桐堡变电站10kV佛滩线避雷器4组。

13、35kV金寨变10kV务基线避雷器8组。

（三）施工期限计划开始时间：2015年10月08日08:00计划结束时间：2015年12月15日20:00三、组织措施：（一）施工人员配置情况：1.工作负责人：孙永涛2.技术负责人：刘小平3.安全负责人：陆朝代4.工作班人员：高空人员：刘代云、胡伟、曾印、张代华、尹小平、李有怀、杨建明、龙段方良、李安华等14人，地面配合人员：杨建能、王春能、雷建平、王应星、李晓龙、王洪祥、刘保林、王云、李正富等16人。

110kV避雷器检查检修维护作业指导书一、目的与范围为了加强公司各电站110kV避雷器检查、维护、检修、试验技术工作，确保110kV避雷器检查、维护、检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保避雷器检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压110kV避雷器定期维护、检修、缺陷处理现场检修、试验。

其他类型的避雷器现场检修、试验可参照执行。

避雷器的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。

二、规范性引用文件（含验收标准等）GB11032-2000 《交流无间隙金属氧化锌避雷器》GBJ 147-1990《电气装置安装工程高压电器施工及验收规范》GB 50150-1991《电气装置安装工程电气设备交接试验标准》DL/T 804-2002 《交流电力系统金属氧化锌避雷器使用导则》DL/T596—2005《电力设备预防性试验规程》GB 26860—2011《电力安全工作规程发电厂和变电站电气部分》DL 5009.3—1997《电力建设安全工作规程（变电所部分）》DL408—91《电业安全工作规程》出厂资料（包括安装说明书、出厂试验报告等）三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品备注：可根据实际情况增减3.1.4图纸资料准备A 相避雷器B 相避雷器C 相避雷器A向A向A向3.2 作业项目、方法、标准、风险评估、风险预控措施453.2.1 作业项目、方法、标准678910四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容：4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
