CAD表格怎样转换成WORD格式

CAD，WORD，EXCEL之间格式巧妙转换一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；-3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

ZWCAD与Word、Excel、PowerPoint、PDF之间的转换设计人员在日常工作中经常遇到想把在CAD中绘制好的图形转换到Word、PDF等软件中，或者把Word、Excel、PDF中的文字、表格转换到CAD中这样的情形，ZWCAD与其他常用办公软件拥有完善强大的交互性，可以方便快捷地完成相互间的数据信息转换。

一、CAD图形或表格复制到WORD、EXCEL的步骤1、选择需要复制的图形，用“复制”工具进行复制（无需更改背景颜色，复制后背景直接变为白色）。

2、切换到WORD中，激活需要粘贴的区域，然后选择左上角“粘贴”—“选择性粘贴”。

3、选择第一项ZWCAD Drawing 对象，粘贴后的图形双击后可以打开成CAD绘图界面进行修改。

（此项与直接粘贴效果一样）4、选择后两项图片（Windows图元文件）、图片（增强型图元文件），粘贴后图形作为图片形式存在于word文档中。

但上述三种选择操作后的结果在WORD中显示结果都一样。

5、根据实际需要调整图形在WORD中的显示大小。

复制到EXCEL中的方法大致同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”3、选择粘贴为Micrsoft office Excel 工作表。

结果如下图。

右键-ILE对象-打开可进入EXCEL进行编辑，修改结果将会在CAD中同步显示。

4、选择粘贴为图片（元文件）或位图，粘贴效果如下图，粘贴对象作为图片形式插入，不能像上一步一样进入EXCEL进行再编辑。

5、选择粘贴为文字，效果如下。

粘贴对象以多行文字的形式存在，可在CAD中对其进行编辑修改6、选择ZWCAD Entitnes，效果如下，粘贴对象将以单个实体的形式存在，在CAD中可对线条和文字进行编辑修改。

从WORD复制到CAD的方法也同上。

三、CAD与PowerPoint的交互与之类似，不再一一详述了。

纯⼿⼯操作AutoCAD内表格数据导出为OfficeExcel表格数据之法操作步骤如下：⼀、Auto CAD软件中的操作： 1、Cad中⽤⿏标选择所需导出转换的这个表格的全部。

点击“分解”命令或者命令⾏中输⼊explode,将整个表格分解。

（注：如果表格中有空格含合并单元格的那种空格，请事先在CAD图中该表的这些空格位置全部输⼊任意单⾏⽂字，汉字如“空”字后再操作下⼀步。

因本例表中没有空格，故特注。

）分解后，则表格内如果原来存在有多⾏⽂字的此时则全部变成为单⾏⽂字，如此则达成第1步的⽬的。

⿏标点击表格内任⼀数值⽂字，如显⽰为如下，则说明已经转换为单⾏⽂字状态了：2. 选择其中任意⼀个⽂字，然后在其上点右键--特性，如下图所⽰：⽤红线画出了我们所需要的3个属性分别是：X坐标，Y坐标，和值（即⽂字内容），如下例⼦中选择“井编号”:3.菜单上操作（⿏标依次单击）：⼯具---数据提取如下图：4.出现如下窗⼝：如下图操作，创建数据提取，第⼀次做这个转换需要设置样板的存放位置（注：本例中以存放于桌⾯为例）5.定义数据源，选择在当前图形中选择对象，全选⽬标，点下⼀步6. 将要提取的数据对象，注意此处只勾选“⽂字”，然后点“下⼀步”7.出现'选择特性'对话框，按照我们之前第2步时所确定的只勾选3个属性：分别是位置x坐标，位置y坐标，值（⽂字内容），如下图操作后，点“下⼀步” 8.出现“优化数据”对话框，将“显⽰计数列”和“显⽰名称列”都去掉前⾯的勾选，然后点下⼀步，如下图操作：9.选择另存⽂件位置，按照下⾯图⽚步骤操作直⾄“完成”，则Auto CAD软件中操作步骤全部完成。

Excel所能打开的xls或者xlsx⽂件已经导出到所保存的位置（注：此例以保存位置为桌⾯）。

⼆、Office Excel软件中的操作： 1.打开上述导出位置所⽣成的excel⽂件。

可见如下图所⽰2.选择整个A列数值，（注：此列即为上述Auto CAD中操作2、7步的“位置X坐标”所在的列，是CAD图中⽂字特性的x坐标值，并⾮所要提取的＃位X⼤地坐标值有效数据），选择升序排列，并注意在弹出菜单中⼀定要勾选“扩展选定区域”，点击排序，如下图所⽰：3.在⽣成的⽂件中，删除表格中的整个A列，（因为为位置坐标x列）升序排序后现在它已经没有⽤处。

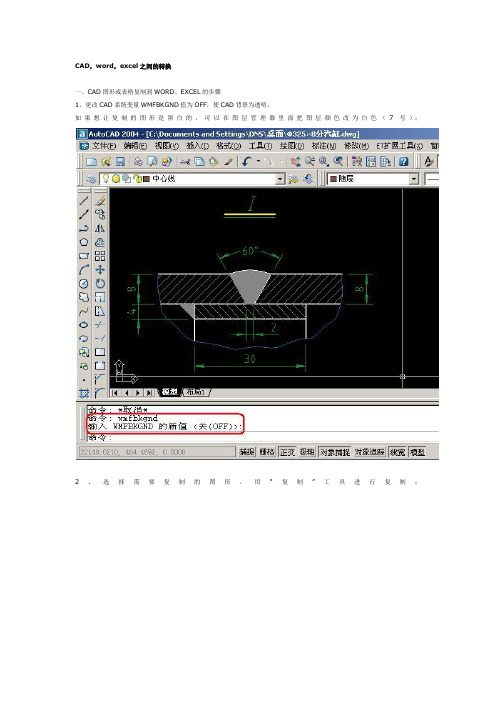

CAD，word，excel之间的转换一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；[/url][/url]6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

如何把cad图转换成word格式转换cad图怎么完成转换word格式呢？其实方法很简单，但也要保持cad图的质量。

下面店铺告诉大家如何把cad图转换成word格式转换，一起来学习吧。

把cad图转换成word格式转换的方法一第一：点击进入word文档，这里是word2013，当然，word2007及word2010操作类似。

点击菜单栏的“插入”。

第二：点击“对象”后面的倒三角形，然后点击“对象J”。

第三：在弹出插入的相关选项，这里有几个CAD，是因为我安装了CAD2008、CAD212、CAD2014几个版本，当然，这里最上面的是最低的版本2008，最下面的是CAD2014，如果你的只安装了一个CAD，那这里之后一个CAD选项，点击即可。

选择自己喜欢的CAD 版本，点击它选择，然后点击“确定”。

第四：此时会自动打开cad，并且新建一个cad图纸空间，要求绘制图纸。

第五：如图，打开绘制好的图纸，选中，然后点击“ctrl+c”，复制图纸内容。

注意，这里如果是粘贴到CAD外边，使用cad右边修改菜单的复制一般不起效。

第六：使用快捷键“ctrl+v”，粘贴到刚才新建的cad图纸空间中，然后点击“ctrl+s”保存图纸，才会生效。

第七：图纸就粘贴进来了，不过，图纸显示的效果貌似不是自己期望的，因为在cad中显示什么样的效果，返回到word中就是什么效果，因此需要在cad中设置好。

在命令栏输入"z",然后点击“回车”，输入“E”，然后点击回车。

第八：此时最大化显示了。

使用组合键"ctrl+s"保存操作。

然后点击word回到word中。

第九：可以发现，一个图形就导入进来了，并且十分清晰，因为导入的是矢量图。

同时双击这个图形，就会进入cad编辑，十分方便。

把cad图转换成word格式转换的方法二1、我们要在电脑中下载安装捷速图片文字转换成word软件，过程很简单，三步即可完成。

教你⼏种CAD转Word的简单好⽤的⽅法
Cad图纸如何完成转换word格式呢?其实⽅法很简单,当然也要保持cad图的质量，分享⼏个将CAD转换成Word的简单⼜好⽤的⽅法。

⽅法1：CAD制图软件
⾸先更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是⿊⽩的，可以在图层管理器⾥⾯把图层颜⾊改为⽩⾊（7号）即可。

接着选择需要复制的图形，⽤“复制”⼯具进⾏复制，并新建⼀个Word⽂档后直接粘贴就可以了。

⽅法2：转换⼯具
下载并安装极速玩转这个转换⼯具后，打开软件并选择office转换中的CAD转Word进⼊转换；
将⼀个或多个CAD⽂档直接拖到转换页⾯并添加成功后，在转换页⾯左下⾓修改输出路径（如果忘记修改点击打开⽬录在默认⽂件夹查看也可以）点击右下⾓的开始转换就可以了。

除了在输出路径外也可以直接在转换完成中右击打开转换后的⽂件。

以上就是CAD转换常⽤的⼏种⽅法，能够将图纸转换成Word⽂档，但⼀般CAD的编辑还是需要使⽤专业的制图软件实现哦。

CAD图形或表格转化到WORD中步骤
一、CAD图形或表格复制到WORD、EXCEL的步骤
1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，
如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7
号）；
2、选择需要复制的图形，用“复制”工具进行复制；
3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；
5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到
合适的大小；
6、裁剪和缩放后的效果如下图；
7、如图形需要修改，可按下图的方法回到CAD进行修改即可；
复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤
1、选择需要复制的图形或表格，用“复制”工具进行复制；
2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；
3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；
4、选择粘贴插入点，粘贴后效果如下图；
5、粘贴后的线条或文字可以在CAD直接编辑，如下图；
CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；
2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，
就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

CAD转换Word技巧借助Photoshop！1\在cad将所绘制的图全屏(尽可能大),[注意:绘制的图用小刷子(特性匹配)刷成白色];2\工具栏:工具-----显示图象------保存(将全屏图保存为*bmp格式图片)-----确定3\用Photoshop打开保存为*bmp格式图片,用( ctrl+I<是爱,不是1> ) 将黑色底变成白色底,白色线条变成黑色线条,裁减,保存即可;4\在Word插入(3)的图片,完成将autocad图形拷贝到word的完美且简单的方法用AutoCAD制作插图、Word编排是我们经常要做的事情。

但凡做过此事的朋友，相信都遇到过这样或那样的烦恼：插入的图形显示正常，打印出来线条细得看都看不清，如果在Word中修改线条粗细，改后的Word文件会成5倍的体积增长，而且图形还会经常出现“大红叉”；AutoCAD R14以后版本更是会连背景一起都拷到Word中，尽管可以在AutoCAD中改变背景设置，但除了操作麻烦外，图片的大小也难以控制。

为解决这些问题，探索者想了很多的办法，甚至动用了商用的软件，然而效果并不理想。

现在好了，笔者通过潜心的研究、偶然的发现，终于搞清楚了插图过程中的技术细节，总结了一套方便实用，不需要额外的软件投入的方法，用你手上现有的软件工具，完美地插入AutoCAD 图形。

所需软件工具：任意版本的AutoCAD，Office97以上版本，不过重要的是，Office中除了已经安装的Word外，必须安装Powerpoint，这是本文的关键(没有Powerpoint也可以做，但插图的质量不是最好)跟着我一步一步的做：1.在AutoCAD中打开将要插入的图形，使要插入到报告中的那些图元在屏幕上可见，便于选择；2.使用菜单“编辑/复制”运行copyclip命令(或Ctrl-C),框选要复制的图元，将其复制到系统剪切板；3.新建一个Powerpoint演示文档，用Ctrl-V插入刚才拷贝的内容(Office97版本可以用“选择性粘贴/图片”格式粘贴进来；4.用鼠标右键点击粘贴进来的图片边缘背景部分，在弹出的快捷菜单中选“组合/取消组合”项，一直重复到“取消组合”无效(即已无组合)为止；5.单击并选中图片背景部分，用Del键删除背景，做此项操作时应小心，确定你仅选择了背景；如果你的AutoCAD背景为黑色，线条白色，做背景删除后可能什么都看不见了，此时不要惊慌，你的图形内容还在，只是在白色的背景下看不见而已，继续下面的步骤，我们接着做！6.在Powerpoint的显示页面上，用Ctrl-A选中全部图形(显示为所有图形的编辑“夹点”，图形仍然不可见)，在任意“夹点”上点鼠标右键，选“设置自选图形格式”项，出现图形格式对话框，设置其中线条颜色为黑色，粗细先设定为图中最多的线条的粗细值(通过比较，一般设为0.35磅比较合适)，确定后图形就显示出来了；7.接着设置个别不同线宽的图元，选中要设置的图元，用第6步的方法按需设置即可，如果不能选择你所需要的图元，说明它还是一个组合，用前面讲的方法取消组合就可以了。

DWG中的表格转换成word或者Excel解决方法之一
1背景
在工作过程中，数据是以dwg图形文件里面的表格图形存在，需要将dwg图形文件里面的表格图形转换成Word或Excel的表格。

2处理步骤
一步到位处理暂时没找到，于是分两步进行，即先将所需要处理dwg中的表格图形转换成PDF格式，再由PDF格式转换成word文件或者是TXT格式的即可。

首先下载并安装两个软件
前者是让你的电脑安装上一个虚拟打印机，可以将所有可打印的文档转成PDF，后者将你保存的PDF转换成word文档或是TXT文本。

操作例子如下，将所需要处理dwg中的表格图形（图1）按自己需要进行相关的处理，如图2所示，
图1
图2
本文中使用的软件是cass7.0,在cass7.0中点击工具栏中打印按钮，在打印机配置中选择如图3所示打印机，选择打印范围，并选择打印，出现如图4所示界面，选择保存，即将dwg图形文件里面的表格图形转换成了pdf格式保存。

图3
图4
打开PDF转换成WORD文件NET转换器专家软件，将刚才生成的PDF文件加载进去如图5，本文选择了Txet进行转换。

结果如图6所示，
图5
图6
得到的结果再根据txet或者word文档中的编辑功能进行操作，本文处理的效果如下所示。

如何将CAD转换成word，excel9.5分出处：电脑软硬件应用网时间：2012-07-09 人气：6008相关下载：AutoCAD 2013官方简体中文版AutoCAD 2010官方版(30天免费使用)核心提示：本教程将会教您如何在CAD，word，excel之间进行互转！从此不会再因为这个头疼罗！ 本教程将会教您如何在CAD，word，excel之间进行互转！从此不会再因为这个头疼罗！ 一、CAD图形或表格复制到WORD、EXCEL的步骤 1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色(7号); 2、选择需要复制的图形，用“复制”工具进行复制; 3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”; 4、粘贴最初的效果如下图; 5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小; 6、裁剪和缩放后的效果如下图; 7、如图形需要修改，可按下图的方法回到CAD进行修改即可; 复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤 1、选择需要复制的图形或表格，用“复制”工具进行复制; 2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”; 3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑; 4、选择粘贴插入点，粘贴后效果如下图; 5、粘贴后的线条或文字可以在CAD直接编辑，如下图; CAD到Office补充几点：CAD图粘贴到Word、Excel、powerpoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观; 2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度;3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制，2004、2005、2006直接复制就行了，无需修改背景颜色。
