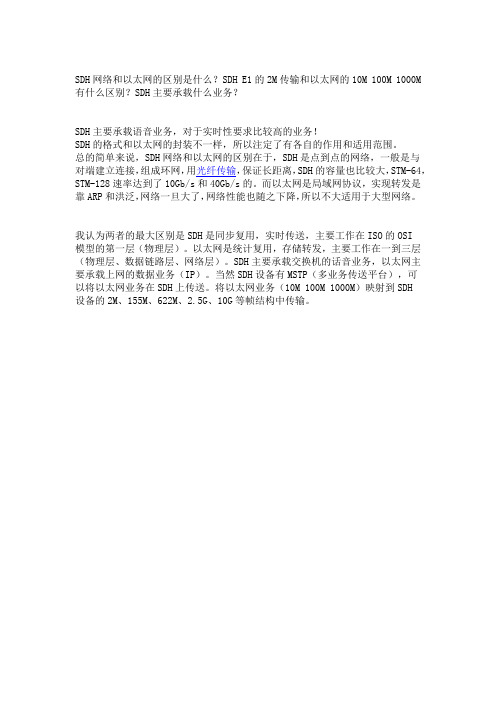

SDH网络和以太网的区别是什么？SDH E1的2M传输和以太网的10M 100M 1000M 有什么区别？SDH主要承载什么业务？
SDH主要承载语音业务，对于实时性要求比较高的业务！
SDH的格式和以太网的封装不一样，所以注定了有各自的作用和适用范围。

总的简单来说，SDH网络和以太网的区别在于，SDH是点到点的网络，一般是与对端建立连接，组成环网，用光纤传输，保证长距离，SDH的容量也比较大，STM-64，STM-128速率达到了10Gb/s和40Gb/s的。

而以太网是局域网协议，实现转发是靠ARP和洪泛，网络一旦大了，网络性能也随之下降，所以不大适用于大型网络。

我认为两者的最大区别是SDH是同步复用，实时传送，主要工作在ISO的OSI
模型的第一层（物理层）。

以太网是统计复用，存储转发，主要工作在一到三层（物理层、数据链路层、网络层）。

SDH主要承载交换机的话音业务，以太网主要承载上网的数据业务（IP）。

当然SDH设备有MSTP（多业务传送平台），可
以将以太网业务在SDH上传送。

将以太网业务（10M 100M 1000M）映射到SDH
设备的2M、155M、622M、2.5G、10G等帧结构中传输。

简述sdh目前的应用及其优缺点。

SDH（同步数字分层）是一种传输协议，用于传输数字信号，是目前应用最广泛的传输技术之一。

SDH可用于传输语音和数据等多种信号，并具有以下优点：
1. 高可靠性：SDH采用同步传输技术，可以保证传输的可靠性和稳定性，减少误码率和丢包率。

2. 高灵活性：SDH可以根据不同的业务需求进行灵活配置，提供不同的带宽需求，满足网络的多样化需求。

3. 高效性：SDH传输效率高，可通过多路复用技术将多路信号合并传输，提高了网络的传输效率。

4. 易于维护：SDH具有完善的监控和管理机制，可快速定位和解决故障，大大降低了网络的维护成本。

然而，SDH也存在一些缺点，如：
1. 成本高：SDH的设备和维护成本比较高，需要投入大量资金。

2. 局限性较大：SDH传输的带宽受到硬件设备的限制，无法满足大规模数据传输的需求。

3. 可扩展性不足：SDH在进行网络扩展时需要进行大规模的设备更换和升级，增加了扩展的难度和成本。

综上所述，SDH作为一种传输协议具有诸多优点和缺点，在实际应用中需要根据具体情况进行选择和应用。

- 1 -。

sdh的复用方式sdh的复用方式SSH(Secure Shell)是一种用于在不安全的网络上安全地进行交互的协议。

SSH协议通过加密和身份验证来保护网络通信,并且可以用于加密文件传输和远程登录。

然而,由于SSH协议本身的安全性,它并不总是被广泛使用。

Sdh(Secure Data交换)是一种基于SSH协议的加密协议,可以用于在不安全的网络上安全地进行数据交换。

Sdh的复用方式包括以下几种:1. 客户端-服务器复用:在客户端和服务器之间使用Sdh协议进行数据交换时,客户端可以只使用SSH协议来加密数据,而不需要使用Sdh协议。

这样可以避免Sdh协议本身的安全性问题,提高数据交换的安全性。

2. 服务器-服务器复用:在服务器和服务器之间使用Sdh协议进行数据交换时,服务器可以只使用SSH协议来加密数据,而不需要使用Sdh协议。

这样可以避免Sdh协议本身的安全性问题,提高数据交换的安全性。

3. 客户端-服务器-客户端复用:在客户端、服务器和服务器之间使用Sdh协议进行数据交换时,可以使用多客户端模式。

每个客户端都可以使用SSH协议来加密数据,而不需要使用Sdh协议。

这样可以提高数据交换的安全性,同时减少服务器的负担。

4. 中间服务器的复用:在客户端、服务器和服务器之间使用Sdh协议进行数据交换时,可以使用中间服务器来复用Sdh协议。

中间服务器可以是单个服务器,也可以是多个服务器组成的集群。

中间服务器可以提供Sdh加密服务,同时提供其他服务,如文件传输、远程登录等。

这样可以提高数据交换的安全性,同时减少客户端和服务器的负担。

Sdh的复用方式可以提高数据交换的安全性,减少服务器的负担,同时避免Sdh协议本身的安全性问题。

选择合适的复用方式,可以根据具体需求来选择合适的模式,以实现安全、高效的数据交换。

sdh接口协议书甲方（以下简称甲方）：地址：法定代表人：乙方（以下简称乙方）：地址：法定代表人：鉴于甲方需要使用乙方提供的SDH（Synchronous Digital Hierarchy，同步数字体系）接口服务，乙方同意提供该服务，双方本着平等互利的原则，经友好协商，达成如下协议：第一条定义1.1 SDH接口：指乙方提供的同步数字体系接口，用于甲方传输数字信号。

1.2 服务期限：指本协议规定的服务开始至结束的时间。

1.3 服务费用：指甲方为使用SDH接口服务而支付给乙方的费用。

第二条服务内容2.1 乙方应向甲方提供符合国家和行业标准的SDH接口服务。

2.2 乙方应保证SDH接口的稳定性和可靠性，确保甲方的正常使用。

第三条服务期限3.1 本协议服务期限自____年____月____日起至____年____月____日止。

第四条服务费用及支付方式4.1 甲方应按照本协议约定向乙方支付服务费用，具体金额为人民币____元。

4.2 甲方应在本协议签订之日起____天内一次性支付全部服务费用。

4.3 乙方在收到服务费用后，应向甲方开具正式发票。

第五条双方权利与义务5.1 甲方权利：5.1.1 使用乙方提供的SDH接口服务。

5.1.2 在服务期限内，要求乙方提供必要的技术支持。

5.2 甲方义务：5.2.1 按时支付服务费用。

5.2.2 遵守乙方关于SDH接口使用的相关规定。

5.3 乙方权利：5.3.1 收取服务费用。

5.3.2 在甲方违反协议规定时，有权终止服务。

5.4 乙方义务：5.4.1 按约定提供SDH接口服务。

5.4.2 保障服务的连续性和稳定性。

第六条保密条款6.1 双方应对在本协议履行过程中知悉的对方商业秘密和技术秘密负有保密义务，未经对方书面同意，不得向第三方披露。

第七条违约责任7.1 如甲方未按时支付服务费用，应按未支付金额的____%向乙方支付违约金。

7.2 如乙方未能提供符合协议约定的SDH接口服务，应承担相应的违约责任。

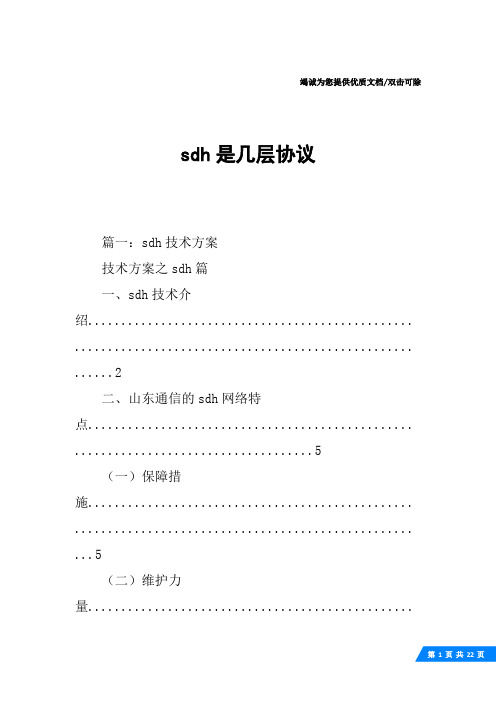

竭诚为您提供优质文档/双击可除sdh是几层协议篇一：sdh技术方案技术方案之sdh篇一、sdh技术介绍................................................. ................................................... (2)二、山东通信的sdh网络特点................................................. (5)（一）保障措施................................................. ................................................... (5)（二）维护力量.................................................................................................... (7)三、sdh接入................................................. ................................................... .. (9)四、sdh应用................................................. ................................................... (11)五、sdh案例................................................. ................................................... (12)六、sdh解决方案................................................. ................................................... . (13)一、sdh技术介绍sdh是一套可进行同步信息传输、复用、分插和交叉连接的标准化数字信号的结构等级，而sdh网络则是由一些基本网络单元(ne)组成的，在传输介质上（如光纤、微波等）进行同步信息传输、复用、分插、和交叉连接的传送网络，它具有全世界统一的网络节点接口（nni）。

PDH→SDH→MSTP→PTN→OTN，光传输网那些事（三）展开全文SDH组网有个形象的比喻：把sdh理解成沿着环形铁路线运行的火车，先不考虑保护。

假设北京、上海、广州间用stm-16组成sdh环网。

北京附近的地区用stm-4组成环网，作为北京stm-16网元的子网，以此类推，stm-4环网下面再有stm-1组成的子网。

把stm-1组成的环网，想象成一节火车车厢，里面有3个集装箱，每个集装箱里有7个小柜子，每个柜子里又有3个小箱子。

火车车厢就是vc4，小箱子就是vc12.火车沿着环路不停运行，每到一站，车站就根据做的业务，打开小箱子，把vc12里的信息取出，或者放进2m，占用的是一个stm-1中的vc12时隙。

…SDH采样二纤双向复用段保护环组网，一个很大的优点是采用自愈混合环形网结构。

SDH有抗单次故障能力，采样双向复用保护环。

一个通道出现故障，可以从另外一条保护通道进行传输。

环形组网的自愈能力是SDH的一个很重要的特点。

MSTPMSTP，全称为Multi-Service Transmission Platform。

SDH协议最初是针对语音业务（即固定带宽业务）设计的，主要提供TDM（各种可以间差复用的SDH中的业务，如E1，E3等）接入。

由于SDH协议极高的服务质量，及可维护管理性，受到了全球电信运营商的青睐，SDH一度统治了传输网。

随着SDH传输的日益普及，和电信网上数据业务的比例越来越高，各种各样接入的业务都需要在SDH上承载，因此逐渐发展出了MSTP技术。

通过GFP，HDLC，PPP等封装协议，MSTP可以把非固定带宽业务封装到SDH帧中。

因此，MSTP可以支持ETHERNET，ATM/IMA等业务的接入。

MSTP的出现，将SDH的辉煌延长了至少10年。

但是，随着基于MPLS-TP技术的PTN技术的大行其道，MSTP已经成为昨日黄花了。

MSTP = SDH + 以太网（二层交换） + ATM（传信令）也就是在SDH的用户侧增加了以太网接口或ATM接口，实现IP化接口。

SDH全称叫同步数字传输体制（协议），美国贝尔通信研究所首先提出了用一整套分等级的标准数字传递结构组成的同步网络（SONET）体制，CCITT 于1988年接受了SONET概念，并重命名为同步数字体系（SDH），使其成为不仅适用于光纤传输，也适用于微波和卫星传输的通用技术体制。

2. ITU-T规定了STM-N的帧是以字节（8bit）为单位的矩形块状帧结构。

3. 为了便于对信号进行分析，往往将信号的帧结构等效为块状帧结构，这不是SDH信号所特有的，PDH信号、ATM信号，分组交换的数据包，它们的帧结构都算是块状帧。

将信号的帧结构等效为块状，仅仅是为了分析方便。

4. SDH信号帧传输的原则：帧结构中的字节（8bit）从左到友，从上到下一个字节一个字节（一个比特一个比特）的传输，传完一行再传下一行，传完一帧再传下一帧。

5. ITU-T规定对于任何级别的STM等级，STM-N信号的帧频（每秒传送的帧数）是8000帧/秒（PDH的E1信号也是8000帧/秒）。

由于帧周期的恒定使STM-N信号的速率有其规律性。

例如STM-4的传输速度恒定的等于STM-1信号传输速度的4倍，STM-16的传输速度恒定的等于STM-4信号传输速度的4倍，等于STM-1信号传输的16倍。

而PDH中的E2信号速率不等于E1信号速率的4倍。

6. STM-N的帧结构由3部分组成：段开销，包括再生段开销（RSOH）和复用段开销（MSOH）；管理单元指针；信息净负荷（payload）。

7. payload是在STM-N帧结构中存放将由STM-N传送的各种信息码块的地方。

Payload区相当于STM-N这辆运货车的车厢，车厢内装载的货物就是经过打包的低速信号----待运输的货物。

为了实时监控货物（打包的低速信号）在传输过程中是否有损坏，在将低速信号打包的过程中加入了监控开销字节----通道开销（POH）字节。

POH作为净负荷的一部分与信息码块一起装载在STM-N这辆货车上在SDH网中传送，它负责对打包的货物（低速信号）进行通道性能监视、管理和控制（有点类似于传感器）。

PDH→SDH→MSTP→PTN→OTN，光传输网那些事1 传输网的演进和结构光传送网的发展历程：传输网主要分为三层：接入层、汇聚层和骨干层。

本地传输网由传输系统、光纤网、管道/光交、汇聚机房组成，其中，传输系统指SDH/PTN/OTN和PON网络。

2 PDHPDH，准同步数字系列。

PDH主要有两大系列标准：1）E1，即PCM30/32路，2.048Mbps，欧洲和我国采用此标准。

2）T1，即PCM24/路，1.544Mbps，北美采用此标准。

原理：PCM脉冲调制，对模拟信号采样，8000个样值每S，每个样值8bit，所以一个话路的速率为64kbps。

E1有32个时隙，TS0用来同步，TS16用来传送信令，其中30路用来传话音信号的，32个话路的速率为2.048Mbps，即PCM基群，也叫一次群。

…，他们的速率是四倍关系。

T1的采样与E1相同，只是有24个话路，其速率为64kbps*24 =1.544Mbps 四个一次群复用为一个二次群，当然一个二次群的速率比四个一次群的速率总和还要多一些，用于同步的码元。

四个二次群复用为一个三次群，依次类推。

E1=2.048、E2=8.448、E3=34.368Mbps ……PDH的缺点：1）没有世界性的标准（欧洲、北美和日本的速率标准不同）。

2）没有世界性的标准光接口规范。

3）结构复杂，硬件数量大，上下电路成本高，也缺乏灵活性。

4）网络运行、维护和管理能力差。

因此，要满足现代电信网络的发展需求，SDH作为一种结合高速大容量光传输技术和智能网络技术的新体制，就在这种情况下诞生了。

SDH随着以微处理器支持的智能网元的出现，使得高速大容量光纤传输技术和智能网络技术的结合，SDH光同步传输网应运而生。

SDH全称为同步数字传输体制，它规范了数字信号的帧结构、复用方式、传输速率等级，接口码型等特性。

同时，SDH 改善了PDH的不利于大容量传输缺点。

SDH的优点：1）速率和光接口统一。
