气动调节阀常见故障检修方法气动调节阀是在工业自动化过程中用于调节流体介质流量、压力或其他参数的重要控制元件,因此对调节阀的正常运行十分关键。
然而,由于操作不当、系统故障、磨损等原因,气动调节阀也可能会发生故障。
本文将介绍气动调节阀常见的故障检修方法。
故障一:启闭行程不正确气动调节阀的启闭行程不正确,可能是由于气源压力不足,气量不足,以及阀门调节机构不正确等多种原因形成。
以下为检修方法:1.验证气源压力是否符合要求,一般情况下,启闭行程调节工装与气源之间的汽缸压力差应小于1bar。
2.检查气源管道是否有漏气现象,如果气源质量不佳,可能会导致球阀无法正常启闭,需进行相关措施。
3.检查调节机构是否正常,可能机构配件磨损严重或受到损坏,需要更换机构或配件。
故障二:球阀卡死球阀卡死可能是由于阀门滑动部件摩擦力非常大,也可能是由于球阀线圈烧坏,导致球阀无法正常启闭。
以下为检修方法:1.清洗球阀阀门,清理悬挂和卡住部分之间的灰尘或碎屑,以便球阀顺畅启闭。
2.检查球阀线圈是否正常,通常情况下,线圈的直流阻抗应该在规定范围之内,如果线圈参数出现异常,需要更换线圈。
3.检查球阀机构是否正常,如果机构配件损坏,需要进行修理或更换。
故障三:气源压力偏高或偏低气源压力偏高或偏低可能会影响气动调节阀的控制精度和稳定性。
以下为检修方法:1.检查气源过滤器是否正常运行,过滤器通常需要清除杂质和液体。
2.检查气源调节阀是否正常,如果调节阀出现故障,需要进行维修和更换。
3.调整气源压力以符合气动调节阀的要求。
故障四:阀门漏气阀门漏气可能会导致气动调节阀控制精度下降、泄漏损失增加以及操作难度加大等方面问题。
以下为检修方法:1.检查阀门连接和密封部件是否正确。
2.检查阀门刻度是否误差较大,阀门位置是否正确。
3.如果阀门密封不严,需要进行密封件或阀门部件更换。
综上所述,气动调节阀的故障检修是一个复杂的过程,需要对气动调节阀的各个部位进行仔细的检查和调试。
气动调节阀的工作原理及安装原则和常见故障处理
气动调节阀是一种通过气动装置控制阀芯位置以调节介质流量的阀门。
其工作原理可简述为:当气动装置施加的气动信号改变时,气动调节阀内
的阀芯位置也会相应改变。
阀芯的位置调节会改变阀门的开度,从而改变
介质流量的大小。
1.安装方向正确:按照标志箭头指示,将气动调节阀的进口和出口方
向正确接通。
2.阀门与管道间连接合适:为了保证介质的流畅,阀门与管道间的连
接必须密封可靠,无泄漏现象。
3.阀门位置合理:气动调节阀应安装在易于操作和维修的位置,同时,阀门位置还应考虑介质流动方向,以保证流体的正常流通。
常见的气动调节阀故障处理方法有:
1.阀门卡涩:这可能是由于堵塞或腐蚀导致的,可以通过清洗或更换
阀芯来解决。
2.泄漏:气动调节阀的泄漏问题常见于阀芯密封不良或密封圈老化破损,可以尝试更换阀芯和密封圈。
3.阀门堵塞:阀门内部可能会有异物或堵塞物,可以拆卸阀门进行清
洗或维修。
4.阀芯漏气:如果阀芯孔径过大或密封不良,可能会出现阀芯漏气现象,可以进行阀芯的更换或修复。
5.阀门不稳定:阀门的稳定性可能会受到气动装置的影响,可以检查
和调整气动装置来解决阀门的不稳定问题。
总之,气动调节阀的工作原理是通过气动装置控制阀芯位置来调节介质流量,其安装原则主要包括方向正确、连接合适和位置合理。
常见的故障处理方法包括阀门卡涩、泄漏、阀门堵塞、阀芯漏气和阀门不稳定等。
气动调节阀的故障分析与解决方案随着自动化技术地飞速发展,调节阀用于控制各种介质流量和压力,在稳定生产、优化控制等方面起着举足轻重的作用。
从调节阀的结构、执行器的形式、流量特性、维护等多方面进行综合比较,针对不同工况对调节阀进行相应分析和应用,真正发挥调节阀在自动化控制中“执行单元”的作用,为管道输送介质、达到控制指标和科学管理提供有力保障。
本文重点对气动调节阀的使用、故障现象和原因分析加以介绍。
调节阀是石油化工行业用来调节各种介质流量和压力的装置,它的工作正常与否直接关系整个装置的生产能否正常。
生产现场的工作环境常处于高温高压、潮湿、粉尘、振动、易燃易爆等恶劣条件,故障率较高,气动调节阀在惠州炼化运行一部使用最为广泛,所以保证其使用正常是十分重要的。
1调节阀简介根据国际电工委员会IEC对调节阀(国外称CONTROLVALVE控制阀)的定义:调节阀是由执行机构和阀体部件两部分组成,即调节阀=执行机构+阀体部件执行机构是调节阀的推动装置,它按信号压力的大小产生相应的推力,使推杆产生相应的位移,从而带动调节阀的阀芯动作;阀体部件是调节阀的调节部分,它直接与介质接触,通过执行机构推杆的位移,改变调节阀的节流面积,达到调节的目的。
2调节阀常见故障现象及原因分析2.1 气源故障1)现场气源未开。
2)气源含水,天气寒冷结冰。
3)净化风停止供应。
4)气源总管泄露或风线堵塞导致风压过低,调节阀不能全开或全关,甚至不动作。
5)空气过滤减压器长时间使用,脏物太多,减压阀下黑色旋钮打开漏风,使输出风压小于规定的压力,导致调节阀不能全开全关,甚至不动作。
6)现场风线漏风,接头松动,导致风压不足,调节阀不能全开全关,甚至不动作。
7)过滤减压阀故障,导致风压不稳,造成调节阀振荡。
2.2 线路故障1)电源线接线端松动、脱落、短路、断路,电路板灰尘积得太多导致接触不良,信号波动,调节阀产生振动。
2)大雨或台风过后,设备进水受潮使接线短路,造成调节阀不能全开或全关。
气动调节阀常见故障原因及处理分析摘要:随着科学技术发展,各行业设备日益趋向自动化。
气动调节阀作为自动调节系统中的重要仪表设备,在各操作环节中发挥着重要作用,它不仅可以稳定生产、优化控制、科学管理,而且可以控制各种介质的压力和流量。
本文对气动调节阀常见故障及其原因进行了分析,并提出针对性的处理措施。
关键词:气动调节阀;故障原因;处理措施1前言气动阀按调节形式可分为气动开关阀和气动调节阀两类。
按阀体结构形式又分为蝶阀、球阀、套筒和单座阀等;按流量特性可分为线性、快开和抛物线。
气动阀门的选型需要根据物料的特性及系统控制的要求选择。
在氧化铝生产工艺中,管路中流通的是碱性铝矾土料浆,物料易结疤,且具有强腐蚀性,对气动阀的性能影响很大,极易造成阀门调节出现卡顿、抱死等情况,因此无法及时、准确地调整流量,严重影响工艺流程生产控制的稳定性。
为更好地改善这一状况,对气动调节阀和气动开关阀工作原理与故障剖析,便于找到更合理的选型应用及更便捷的故障维修方法。
2气动调节阀结构及工作原理2.1气动调节阀的结构及类型气动调节阀由气动执行机构和阀体以及(气路)附件三部分组成。
气动执行机构分为薄膜式和活塞式;阀体按其行程可分为直行程和角行程两种,按其结构分为直通单座阀、直通双座阀、套筒阀、角形阀、隔膜阀、蝶阀,球阀,按阀芯的的结构,调节阀的流量特性分类有直线型、等百分比型、快开型、抛物线型等,按调节形式分为两位式、断开型、调节型、切断调节型,按安全失效模式分为故障开、故障关、故障保位;附件包括定位器、E/ P 电气转换器、过滤减压阀、放大器、保卫阀、手轮机构等。
2.1工作原理气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件,以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来产生相应的推力,推动调节机构动作,完成调节管道介质的:流量、压力、温度等各种工艺参数。
气动调节阀出现波动振荡或振动的原因及处理方法1.阀门失调:阀门的失调是最常见的波动、振荡或振动的原因之一、失调可能是由于阀门安装不当、内部部件磨损或粘附造成的。
处理方法包括重新调整阀门的位置和方向,更换磨损的部件或清洁粘附的部件。
2.阀门带宽不当:阀门的带宽是指流量变化与阀门位置变化的比率。
如果阀门的带宽不当,就可能导致波动、振荡或振动。
处理方法包括调整阀门带宽,使其适应实际流量需求。
3.空气源压力不稳定:气动调节阀通常使用空气作为动力源。
如果空气源的压力不稳定,就可能导致阀门波动、振荡或振动。
处理方法包括检查和调整空气源的压力,确保其稳定。
4.管道震荡:管道震荡是由于流体在管道中流动引起的机械振动。
这种振动可能会传导到气动调节阀,并导致波动、振荡或振动。
处理方法包括增加管道的刚度和稳定性,减少流体的速度和压力,或使用吸振器减震。
5.控制系统失效:控制系统的失效可能导致气动调节阀波动、振荡或振动。
处理方法包括检查和修复控制系统中的故障,确保其正常工作。
6.阀门内部部件磨损或粘附:阀门内部部件的磨损或粘附可能会导致阀门的工作不稳定,从而引起波动、振荡或振动。
处理方法包括定期检查和更换磨损的部件,清洁粘附的部件。
7.过大的媒体压力差:如果气动调节阀在过大的媒体压力差下工作,可能会导致波动、振荡或振动。
处理方法包括减小媒体压力差,或采用耐高压的阀门。
总之,波动、振荡或振动对气动调节阀的正常运行会带来一系列问题。
为了解决这些问题,需要仔细分析可能的原因,并采取相应的处理方法。
定期维护和保养气动调节阀也是非常重要的,以确保其正常工作和长期稳定性。
搞定气动调节阀故障可以采取以下八招:1.检查气源:首先确认气源供应是否正常,检查气源阀门是否打开,气压是否足够。
如有必要,使用气压表检测气源压力。
2.检查气动执行器:检查气动执行器是否受损或卡住,可能的故障包括气动执行器内活塞卡死、密封圈损坏等问题。
3.检查控制线路:检查气动调节阀的控制线路,确认电缆接头是否松动或腐蚀甩缆是否受损,并对电缆进行必要的维修或更换。
4.清洁阀体:检直阀体内部是否有杂物或污物,这些可能影响阅门的运行。
5.调节死区调节气动调节阀的死区,以确保操作控制的准确性.6.校准气动调节阀:如有必要,对气动调节阀进行手动校准,确保调节阀与控制系统的匹配。
7.更换零部件:如发现密封圈磨损、阀芯不良等问题,需要更换相应的零部件。
8.注意安全:在进行维修和检修时,务必注意安全,对气动系统的关键部件进行准确操作,并按照正确的程序操作。
气动调节阀是过程工厂的无名英雄,默默地维持液位、流量和温度等关键参数。
当您的阀门发脾气时,您该怎么办?八招轻松搞定气动调节阀故障这篇文章能帮到您.气动调节阀控制回路连接示意图1、目视检查①检直气动调节阀阀门本体和附件是否漏气或物理损坏。
②验证从调节器到定位器/电磁阀的气源。
③如果没有气源,请打开气源集管中的隔离阀。
④确认调节器设定压力与阀门数据表相符。
2、气压检查将气压调整至建议水平(气压太低=气动调节阀运动缓慢,气压太高=执行器损坏)。
3、电源检查①使用P1.C/DCS命令测试阀门运动。
②如果没有任何动作,请检查电源电压和电缆连接,包括控制柜中的保险丝。
③检查电缆健康状况;更换有故障的线对。
气动调节阀控制回路4、阀门行程和反馈检查①使用O-100%命令执行阀门行程检查。
②验证图形反馈;根据需要调整设置或校准。
5、联锁和许可检查如果阀杆没有运动,请检查P1.C/DCS逻辑是否互锁或许可。
6、校准①如果行程问题仍然存在,请校准气动调节阀。
②如果校准后行程问题仍然存在,请检杳定位器的毫安输入。
气动调节阀常见故障原因及处理分析文章是根据作者以往工作实践,主要介绍火力发电厂气动调节阀及定位器在使用过程中的维护及常见故障处理,通过对各种具体故障的原因进行分析判断给出相应的处理方法和改进措施。
标签:气动调节阀;智能定位器;故障分析处理气动调节阀是电力行业中广泛使用的仪表之一,它在火电厂各工艺流程中的作用是必不可少的,是组成电厂自动调节系统中的重要环节。
气动调节阀是以压缩空气为动力源,以气缸为执行器,阀门智能定位器接收4-20mA的控制信号,通过定位器把弱电信号转换成气压信号,将压缩空气输入汽缸驱动阀门,实现阀门线性调节,接收控制系统远方控制信号来完成调节管道内介质的流量、压力从而改变温度等工艺参数。
阀门智能定位器是气动调节阀的重要附件和配件之一,起阀门定位作用。
气动调节阀的优点有:(1)动作迅速,能够快速的完成调节命令;(2)配合大气缸可实现较大力矩推动力;(3)能在各种恶劣工况条件下长时间安全稳定运行;(4)本质安全。
1 调节阀的检修与维护调节阀是直接安装在工艺管道上,常使用在高温高压的环境下,它的好坏直接影响到调节的品质。
实践证明调节系统中每个环节的好坏都对系统有直接的影响,所以必须对调节阀进行经常维护和定期检修,尤其对使用条件恶劣的场合更应重视定期检修工作。
1.1 调节阀在机组停机检修时,其重点检查维护部位主要包括以下几个方面:(1)阀门解体后,检查阀芯是否磨损,如有磨损需更换阀芯。
(2)检查阀杆否变形、锈蚀,丝扣是否完好,应保证阀杆平直,无锈蚀,丝扣完好,弯曲度<0.05mm。
(3)阀芯、阀座密封面检查,门芯密封面吹损深度超过0.2mm,则上车床,按原角度车削掉损坏层;专用工具研磨门座密封面,消除缺陷,将门芯与门座密封面间涂研磨膏对磨;涂红丹檢查密封面严密性。
(4)填料检查,视情况更换填料。
(5)各螺栓螺母检查,如有磨损更换。
1.2 调节阀的日常维护是阀门发生故障前的预防性检查维护,它包括以下几个方面:(1)保持调节阀的卫生以及各部件完整好用,对调节阀的固定连接件定期检查和防腐润滑检查。
了解气动阀门使用中常见故障与解决办法
一、气动阀门不能动作
1.电磁阀是否正常,线圈是否烧坏,电磁阀芯是否被赃物卡死
解决办法:更换电磁阀、更换线圈、清楚赃物
2.管路扭曲、压扁
解决办法::纠正或更换管路
3.手动操作执行机构的手柄处在手动位置
解决办法::将手柄扳到气动自动位置
4.阀内哟杂质将球芯卡住
解决办法::清楚杂质更换已损阀件
5.介质或环境温度太低,造成管路冻结。
解决办法::即使清楚冷凝水,增设除水设备
6.对执行器单股供气检验,是否正常工作,如汽缸活塞窜气、缸体与端盖或转轴处漏气等,拆开执行器检查密封件是否已损坏,汽缸内孔表面是否已损坏。
解决办法:方法:更换已坏密封圈、更换汽缸或活塞
二、气动阀门动作迟缓爬行
1.汽缸摩擦力变动大
解决办法:进行合适的润滑
3.气源压力不够
解决办法:增加气源压力,途中设置贮气罐以减少压力变动。
3.气动执行器扭矩过小
解决办法:增大执行器规格
4.阀门负载过大,阀门阀芯或其它阀件装配太紧不合理。
解决办法:重新修配,调整阀门扭矩
5.其流量不够或同时有其他耗气量大的装置工作
解决办法:增设贮气罐,增设空压机,以减少压力变动
三、其它故障
1.阀门动作结束时跳动,动作太快,惯性能量过大解决办法:增设调速阀或外部缓冲
2.阀门动作开始跳动,负载过大
解决办法:增大执行器规格。
气动阀门有哪些常见故障及其相应的解决方法气动阀门是工业自动化生产中不可或缺的紧要构成部分,其紧要功能是掌控管道中的流体流动。
然而,由于各种因素的影响,气动阀门在使用过程中难免会显现故障。
本文将介绍气动阀门常见故障及相应的解决方法。
常见故障1. 漏气气动阀门的漏气是其最常见的故障之一,紧要原因是接口处密封不良或阀门本身的损坏。
解决方法•检查阀门接口处是否有松动或磨损现象,适时紧固或更换密封垫片;•检查阀门本身是否存在裂纹、磨损或其他损伤,若有则需要更换阀门。
2. 运行不畅气动阀门在使用一段时间后,由于灰尘、油脂等原因,可能会导致阀门运行不畅。
解决方法•使用清洁剂清洁阀门,清除聚积的灰尘和油脂;•检查阀门密封垫片是否已老化,如有需要应适时更换。
3. 无法打开或关闭在一些极端情况下,气动阀门可能无法正常打开或关闭,这通常是由于阀门内部的零部件损坏或过度磨损所致。
解决方法•检查阀门内部是否有异物或其他杂质,清除它们;•检查阀门内部的零部件是否过度磨损或损坏,如有需要,则应更换它们。
防备措施为了保证气动阀门的稳定运行,我们可以实行以下防备措施:1. 定期维护对于常常使用的气动阀门来说,定期维护特别紧要,这有助于适时发觉并解决问题,防止一些小问题成为大问题。
2. 做好清洁工作我们需要定期清理阀门及其四周区域,特别是阀门内部,以确保气动阀门的运行一直保持在最佳状态。
3. 选择合适的气动阀门为了尽可能削减气动阀门显现故障的概率,我们需要选择质量牢靠的气动阀门,并确保其与其他组件的兼容性。
4. 加装保护装置在一些特别的工作环境下,加装一些额外的保护装置是特别有必要的,例如在潮湿、腐蚀、高温等环境中使用的气动阀门,我们可以加装防护罩、防腐涂层等来保护阀门。
总结气动阀门故障是不可避开的,但是我们可以实行一系列的防备措施来尽可能地避开显现故障,以及适时检测并解决显现的故障。
希望本文对您了解气动阀门故障及其解决方法有所帮忙。
气动调节阀故障了你知道怎么解决吗?调节阀简述:气动调节阀是工业生产广泛使用的工业过程控制仪表之一,它是组成工业自动化系统的重要环节。
气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
气动调节阀的特点就是控制简单,反应快速,且本质安全。
下面,了解一下气动调节阀的常见故障及处理方法。
望能对工厂的现场维护人员起到一点助益,1、调节阀不动作首先确认气动调节阀的气源压力是否正常,查找气源故障。
如果气源压力正常,则判断定位器或电/气转换器的放大器有无输出;若无输出,则放大器恒节流孔堵塞,或压缩空气中的水分聚积于放大器球阀处。
用小细钢丝疏通恒节流孔,清除污物或清洁气源。
如果以上皆正常,有信号而无动作,则执行机构故障或阀杆弯曲,或阀芯卡死。
遇此情况,必须卸开阀门进一步检查。
2、调节阀卡堵如果气动调节阀杆往复行程动作迟钝,则阀体内或有黏性大的物质,结焦堵塞或填料压得过紧,或聚四氟乙烯填料老化,阀杆弯曲划伤等。
调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期,由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅,或调节阀检修中填料过紧,造成摩擦力增大,导致小信号不动作、大信号动作过头的现象。
遇到此类情况,可迅速开、关旁通或调节阀,让杂质从旁通或调节阀处被介质冲跑,同时在调节阀前加装过虑器。
3、调节阀泄漏气动调节阀泄漏一般有调节阀内漏、外漏和阀芯、阀座变形引起的泄漏几种情况,下面分别加以分析。
3.1、阀内漏1)、阀杆长短不适,气开阀阀杆太长,阀杆太长阀杆向上的(或向下)的距离不够,造成阀芯和阀座之间有空隙,不能充分接触,导致关不严而内漏。
同样气关阀阀杆太短,导致阀。

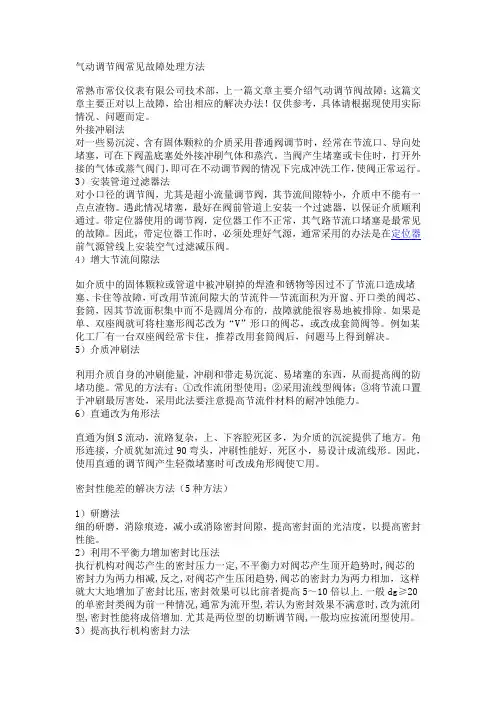

气动调节阀常见故障处理方法常熟市常仪仪表有限公司技术部,上一篇文章主要介绍气动调节阀故障;这篇文章主要正对以上故障,给出相应的解决办法!仅供参考,具体请根据现使用实际情况、问题而定。
外接冲刷法对一些易沉淀、含有固体颗粒的介质采用普通阀调节时,经常在节流口、导向处堵塞,可在下阀盖底塞处外接冲刷气体和蒸汽。
当阀产生堵塞或卡住时,打开外接的气体或蒸气阀门,即可在不动调节阀的情况下完成冲洗工作,使阀正常运行。
3)安装管道过滤器法对小口径的调节阀,尤其是超小流量调节阀,其节流间隙特小,介质中不能有一点点渣物。
遇此情况堵塞,最好在阀前管道上安装一个过滤器,以保证介质顺利通过。
带定位器使用的调节阀,定位器工作不正常,其气路节流口堵塞是最常见的故障。
因此,带定位器工作时,必须处理好气源,通常采用的办法是在定位器前气源管线上安装空气过滤减压阀。
4)增大节流间隙法如介质中的固体颗粒或管道中被冲刷掉的焊渣和锈物等因过不了节流口造成堵塞、卡住等故障,可改用节流间隙大的节流件—节流面积为开窗、开口类的阀芯、套筒,因其节流面积集中而不是圆周分布的,故障就能很容易地被排除。
如果是单、双座阀就可将柱塞形阀芯改为“V”形口的阀芯,或改成套筒阀等。
例如某化工厂有一台双座阀经常卡住,推荐改用套筒阀后,问题马上得到解决。
5)介质冲刷法利用介质自身的冲刷能量,冲刷和带走易沉淀、易堵塞的东西,从而提高阀的防堵功能。
常见的方法有:①改作流闭型使用;②采用流线型阀体;③将节流口置于冲刷最厉害处,采用此法要注意提高节流件材料的耐冲蚀能力。
6)直通改为角形法直通为倒S流动,流路复杂,上、下容腔死区多,为介质的沉淀提供了地方。
角形连接,介质犹如流过90弯头,冲刷性能好,死区小,易设计成流线形。
因此,使用直通的调节阀产生轻微堵塞时可改成角形阀使℃用。
密封性能差的解决方法(5种方法)1)研磨法细的研磨,消除痕迹,减小或消除密封间隙,提高密封面的光洁度,以提高密封性能。
电动、气动调节阀54种常见故障排除处理方法一、调节阀主要元器件故障处理方法(5种方法):1、气动、液动执行机构故障处理方法:①、膜片:对薄膜式气动执行机构来说,膜片是最重要得元件,在气源系统正常得情况下,如果执行机构不动作,就应该想到膜片是否破裂、是否没安装好。
当金属接触面得表面有尖角、毛刺等缺陷时就会把膜片扎破,而膜片可能吗?不能有泄漏。
另外,膜片使用时间过长,材料老化也会影响使用。
②、活塞:气动、液动执行机构得活塞产生驱动力,因此活塞得损坏、磨损。
③、气(液)管:这是输入压力通向执行机构得通路,因此要经常检查是否接牢,不漏气。
④、推杆:要检查推杆有无弯曲、变形、脱落。
推杆与阀杆连接要牢固,位置要调整好,这样才能确保足够得行程并关闭阀门。
⑤、弹簧:要检查弹簧有无断裂。
制造、加工、热处理不当都会使弹簧断裂。
有些弹簧在过大得载荷作用下,也可能断裂。
2、电动执行机构故障处理方法:①、电机:检查电机是否能转动,是否容易过热,是否有足够得力矩和耦合力。
②、伺服放大器:检查是否有输出,是否能调整。
③、减速机构:各厂家得减速机构各不相同。
因此要检查其传动零件—轴、齿轮、蜗轮等是否损坏,是否磨损过大。
④、力矩控制器:根据具体结构检查其失灵原因。
3、调节阀其它配件故障处理方法:①、阀体:要经常检查阀体内壁得受腐蚀和磨损情况,特别是用于腐蚀介质和高压差、空化作用等恶劣工艺条件下的阀门,必须保证其耐压强度和耐腐、耐磨性能。
②、阀芯:因为阀芯起到调节和切断流体得作用,是活动得截流元件,因此受介质得冲刷、腐蚀、颗粒得碰撞最为重要,在高压差、空化情况下更容易损坏,所以要检查它得各部分是否破坏、磨损、腐蚀,是否要维修或更换。
③、阀座:阀座接合面是保证阀门关闭得关键,它受腐受磨得情况也比较严重。
而且由于介质得渗透,使固定阀座得螺纹内表面常常受到腐蚀而松动,要特别检查这一部位。
④、阀杆:要检查阀杆与阀芯、推杆得连接有无松动,是否产生过大得变形、裂纹和腐蚀。
气动调节阀的常见故障分析及维护处理策略摘要:气动调节阀作为一种重要的工业自动控制装置,在工艺控制系统中扮演着至关重要的角色。
它们被广泛应用于各个行业,如化工、石油、能源、制药、食品等,用于调节流体介质的压力、流量、温度和液位等参数。
然而,长期以来,气动调节阀在使用过程中也会面临一系列常见故障,这些故障可能导致工艺失控、生产中断,甚至对设备和人员造成不安全隐患。
因此,了解气动调节阀的常见故障及其维护处理策略对于确保工业生产的稳定运行和安全性至关重要。
因此,本文主要就气动调节阀常见故障及相应的维护策略进行探讨,以期为工程技术人员提供参考。
关键词:气动调节阀;常见故障;原因;维护;策略前言气动调节阀的工作原理是通过气动执行器,改变阀门的通道面积,实现介质流量或压力的控制。
当控制系统中的调节信号发生变化时,气动调节阀能快速响应并调整阀芯位置,从而实现对介质流量或压力的准确控制。
一、气动调节阀常见故障及原因分析1 漏气气动调节阀漏气是指阀门在关闭状态下或在应该完全关闭的情况下,仍然有气体泄漏到阀体外部或系统内部。
常见产生漏气故障有:第一,密封件损坏。
气动调节阀中的密封件包括阀座、阀芯和密封圈等。
其中,阀芯是气动调节阀中的运动密封部件,通常位于阀体内部,并与阀座相配合。
阀芯的运动使得阀门能够开闭和调节介质流量。
当阀门关闭时,阀芯与阀座紧密贴合,实现阀门的密封。
然而,随着阀门的频繁启闭和调节运动,阀芯表面可能会受到磨损和划伤,从而导致阀门的密封性能下降。
其次,密封圈位于气动调节阀的关键部位,通常用于阀芯与阀体之间或阀芯与执行器之间的密封。
密封圈的主要作用是填充阀体与阀芯间隙,确保介质不能从阀芯周围泄漏。
然而,密封圈一旦受到介质的腐蚀或高温、高压环境影响,就会出现老化或破损现象,使得密封性能下降,进而产生漏气问题。
第二,温度和压力变化。
温度和压力变化是工业过程中常见现象,特别是在一些特殊工况下,介质的温度和压力会频繁变化,这样的变化对气动调节阀的密封性能提出更高要求。
气动调节阀典型故障维修方案气动调节阀是工业上常用的一种控制阀门,用来调节介质(气体或液体)的流量、压力、温度等。
在使用过程中,可能会发生一些故障,影响调节阀的正常运行。
为了保证设备的稳定工作,必要时需要进行故障维修。
以下是气动调节阀典型故障的维修方案。
1.调节阀漏气故障原因:①气源压力不稳定;②气源滤网堵塞;③排气阀未关闭;④漏气点未紧固好。
维修方案:首先检查气源压力是否稳定,如不稳定则需要检查气源管道是否存在问题,并调整气源压力;其次清洗或更换气源滤网;然后检查排气阀是否已关闭,如果未关闭则将其关闭;最后检查漏气点位置,紧固好漏气点。
2.调节阀堵塞故障原因:①调节阀内部积聚异物;②调节阀密封面受损。
维修方案:首先拆卸调节阀,清洗内部积聚的异物;然后检查调节阀密封面是否损坏,如有损坏则更换。
在拆卸和安装过程中要注意操作规范,避免损坏其他部件。
3.调节阀卡死故障原因:①阀杆与阀芯之间摩擦过大;②阀体和阀芯之间存在异物;③阀体和阀杆之间润滑不足。
维修方案:首先检查阀杆与阀芯之间的摩擦情况,如过大则进行润滑处理;然后拆卸调节阀,清洗阀体和阀芯之间的异物,并及时加注润滑油。
4.调节阀震荡故障原因:①过大的介质流速;②控制系统不稳定;③受力不均导致的共振。
维修方案:首先调整介质流速,使其在规定范围内;然后检查控制系统,确保其稳定运行;最后检查调节阀与管道连接是否牢固,避免受力不均导致的共振现象。
5.调节阀无法开启或关闭故障原因:①气源压力不足;②阀芯和阀座密封受损;③调节阀气动执行机构故障。
维修方案:首先检查气源压力是否足够,如果不足则调整气源压力;然后检查阀芯和阀座密封是否受损,如有损坏则更换;最后检查调节阀的气动执行机构是否故障,如有故障则修理或更换。
维修气动调节阀时,需要根据故障具体情况进行判断和处理。
在操作过程中要注意安全,遵循操作规范,避免进一步损坏设备。
若无法解决故障,建议请专业技术人员进行检修。
气动调节阀常见故障及分析气动调节阀是一种常用的工业自动控制设备,广泛应用于各种工业过程中。
然而,由于使用环境的特殊性和使用频率的高,气动调节阀在使用过程中也常常会出现各种故障。
下面就列举几种常见的气动调节阀故障,并进行分析。
1.漏气故障:气动调节阀在使用过程中,常常会出现漏气的情况。
漏气一般分为内漏和外漏两种情况。
内漏是指阀芯和阀座之间的密封不良,导致气体从阀芯和阀座之间泄漏出来;外漏则是指阀体和外部连接处的密封不良,导致气体从阀体外泄漏出来。
漏气会导致系统的控制精度下降,甚至无法正常控制。
解决漏气问题的关键是找到漏气点并进行修复或更换密封件。
2.阀芯卡阻故障:阀芯卡阻是指在开关过程中,阀芯出现卡住或卡阻的情况。
阀芯卡阻可能是由于长时间不使用导致阀芯与阀座之间的摩擦增大,也可能是由于阀芯和阀座之间有异物或污物积聚导致。
阀芯卡阻会导致阀的开关不灵活,甚至无法正常开关。
解决阀芯卡阻的办法是清洗阀芯和阀座,或者更换阀芯。
3.漏气启闭不灵故障:漏气启闭不灵是指阀门无法正常开关,或者开关时有漏气的情况。
这种故障可能是由于气源进口处的压力不足,导致阀门无法打开或关闭;也可能是由于阀门的活塞密封不良,导致漏气。
解决这种故障的方法是检查气源压力是否正常,如果不正常则调整压力;同时检查阀门的密封件是否磨损,如果磨损则更换密封件。
4.气动调节阀无法响应故障:在控制系统中,有时气动调节阀无法响应控制信号,即使控制信号发生变化,阀门的开度也没有相应的变化。
这种故障可能是由于控制信号线路接触不良、阀门主轴悬浮磨损等原因引起的。
解决这种故障的方法是检查控制信号线路是否良好连接,如果连接不良则重新插拔连接;同时检查阀门主轴的悬浮是否磨损,如果磨损则更换主轴。
5.排气不畅故障:气动调节阀的排气口是调节阀正常运行的关键部位之一,如果排气口堵塞或不畅,会导致阀门无法正常工作。
这种故障可能是由于排气口中有异物、沉积物或污物导致的。
解决这种故障的方法是清洗或疏通排气口,确保排气口通畅。
气动调节阀的故障分析与解决方案气动调节阀是一种常见的工业自动调节装置,它广泛应用于各种流体管道系统中,用于实现对流体介质流量、压力、液位和温度等参数的精密控制。
然而,由于工作环境复杂、使用频繁等原因,气动调节阀有时会出现故障。
本文将就气动调节阀的常见故障进行分析,并提出相应的解决方案。
1.漏气:气动调节阀的漏气问题可能由于密封面磨损、密封圈老化等原因引起。
漏气现象会导致控制效果差,甚至失去控制能力。
解决方案:a.检查密封面是否有磨损,如有磨损应及时更换密封面。
b.检查密封圈是否老化,如发现老化应及时更换密封圈。
c.检查气源管线是否有泄漏,如有泄漏应及时修复。
d.对于特殊情况下无法解决漏气问题,可以将漏气部位用胶带包裹,以减少漏气量。
2.运动不灵活:气动调节阀在使用过程中可能会出现运动不灵活的问题,这可能是由于零部件堵塞、润滑不良等原因引起的。
解决方案:a.检查阀门内部是否有杂质积聚,如有应及时清理。
b.检查阀门润滑情况,如需添加润滑剂或更换润滑剂。
c.对于长时间不使用的阀门,可以进行清洗和润滑,以保证阀门的灵活性。
3.衰减不准确:调节阀的衰减不准确可能是由于阀门内部的调节装置失效、传感器故障等原因引起的。
解决方案:a.检查阀门内部的调节装置,如偏心销、锥形阀芯等,是否存在问题,如有应及时修复或更换。
b.检查传感器的连接状态和工作情况,如需要更换应及时更换。
4.噪音大:气动调节阀工作时可能会出现噪音大的问题,这可能是由于介质流速过大、管道设计不合理等原因引起的。
解决方案:a.减小介质流速,通过增加节流部件、增加阀门直径等方式降低流速。
b.检查管道设计,对于存在设计不合理的地方进行改进,如增加缓冲装置等。
5.外部泄漏:气动调节阀可能会出现外部泄漏的问题,这可能是由于阀门安装不牢固、紧固件松动等原因引起的。
解决方案:a.检查阀门的安装情况,如有松动应及时紧固。
b.检查紧固件的状态,如需要更换应及时更换。
气动调节阀的常见问题及处理方法
1调节阀不动作
首先确认气源压力是否正常,查找气源故障。
如果气源压力正常,则判断定位器或电/气转换器的放大器有无输出;若无输出,则放大器恒节流孔堵塞,或压缩空气中的水分聚积于放大器球阀处。
用小细钢丝疏通恒节流孔,清除污物或清洁气源。
如果以上皆正常,有信号而无动作,则执行机构故障或阀杆弯曲,或阀芯卡死。
遇此情况,必须卸开阀门进一步检查。
2调节阀卡堵
如果阀杆往复行程动作迟钝,则阀体内或有黏性大的物质,结焦堵塞或填料压得过紧,或聚四氟乙烯填料老化,阀杆弯曲划伤等。
调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期,由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅,或调节阀检修中填料过紧,造成摩擦力增大,导致小信号不动作、大信号动作过头的现象。
遇到此类情况,可迅速开、关副线或调节阀,让赃物从副线或调节阀处被介质冲跑。
另外还可以用管钳夹紧阀杆,在外加信号压力的情况下,正反用力旋动阀杆,让阀芯闪过卡处。
若不能解决问题,可增加气源压力、增加驱动功率反复上下移动几次,即可解决问题。
如果还是不能动作,则需要对控制阀做解体处理,当然,这一工作需要很强的专业技能,一定要在专业技术人员协助下完成,否则后果更为严重。
3阀泄漏
调节阀泄漏一般有调节阀内漏、填料泄漏和阀芯、阀座变形引起的泄漏几种情况,下面分别加以分析。
(1)阀内漏
阀杆长短不适,气开阀阀杆太长,阀杆向上的(或向下)距离不够,造成阀芯和阀座之间有空隙,不能充分接触,导致不严而内漏。
同样气关阀阀杆太短,也可导致阀芯和阀座之间有空隙,不能充分接触,导致关不严而内漏。
解决方法:应缩短(或延长)调节阀阀杆使调节阀长度合适,使其不再内漏。
(2)、填料泄漏
填料装入填料函以后,经压盖对其施加轴向压力。
由于填料的塑性变形,使其产生径向力,并与阀杆紧密接触,但这种接触并非十分均匀,有些部位接触的松,有些部位接触的较紧,甚至有些部位根本没有接触上。
调节阀在使用过程中,阀杆同填料之间存在着相对运动,这个运动叫轴向运动。
在使用过程中,随着高温、高压和渗透性强的流体介质的影响,调节阀填料函也是发生泄漏现象较多的部位。
造成填料泄漏的主要原因是界面泄漏,对于纺织填料还会出现渗漏(压力介质沿着填料纤维之间的微小缝隙向外泄漏)。
阀杆与填料间的界面泄漏是由于填料接触压力的逐渐衰减,填料自身老化等原因引起的,这时压力介质就会沿着填料与阀杆之间的接触间隙向外泄漏。
为了使填料装入方便,在填料函顶端倒角,在填料函底部放置耐冲蚀的间隙较小的金属保护环,注意该保护环与填料的接触面不能为斜面,以防止填料被介质压力推出。
填料函与填料接触部分的表面要精加工,以提高表面光洁度,减小填料磨损。
填料选用柔性石墨,因为它的气密性好、摩擦力小,长期使用变化小,磨损的烧损小,易于维修,且压盖螺栓重新拧紧后摩擦力不发生变化,
耐压性和耐热性良好,不受内部介质的侵蚀,与阀杆和填料函内部接触的金属不发生点蚀或腐蚀。
这样,有效地保护了阀杆填料函的密封,保证了填料密封的可靠性,使用寿命也有很大地提高。
(3)、阀芯、阀座变形泄漏
阀芯、阀座泄漏的主要原因是由于调节阀生产过程中的铸造或锻造缺陷可导致腐蚀的加强。
而腐蚀介质的通过,流体介质的冲刷也会造成调节阀的泄漏。
腐蚀主要以侵蚀或气蚀的形式存在。
当腐蚀性介质在通过调节阀时,便会产生对阀芯、阀座材料的侵蚀和冲击,使阀芯、阀座成椭圆形或其他形状,随着时间的推移,导致阀芯、阀座不匹配,存在间隙,关不严而发生泄漏。
把好阀芯、阀座的材质选型关。
选择耐腐蚀的材料,对存在麻点、沙眼等缺陷的产品要坚决剔除。
若阀芯、阀座变形不太严重,可用细砂纸研磨,消除痕迹,提高密封光洁度,以提高密封性能。
若损坏严重,则应重新更换新阀。
4振荡
调节阀的弹簧刚度不足,调节阀输出信号不稳定而急剧变动易引起调节阀振荡。
还有所选阀的频率与系统频率相同或管道、基座剧烈振动,使调节阀随之振动。
选型不当,调节阀工作在小开度存在着剧烈的流阻、流速、压力的变化,当超过阀的刚度,稳定性变差,严重时产生振荡。
由于产生振荡的原因是多方面的,要具体问题具体分析。
对振动轻微的,可增加刚度来消除,如选用大刚度弹簧的调节阀,改用活塞执行结构等;管道、基座剧烈振动,可通过增加支撑消除振动干扰;阀的频率与系统的频率相同时,更换不同结构的调节阀;工作在小开度造成的振荡,则是选型不当造成的,具
体说是由于阀的流通能力C值过大,必须重新选型,选择流通能力C值较小的或采用分程控制或采用子母阀以克服调节阀工作在小开度所产生的振荡。
5调节阀噪音大
当流体流经调节阀,如前后压差过大就会产生针对阀芯、阀座等零部件的气蚀现象,使流体产生噪声。
流通能力值选大了,必须重新选择流通能力值合适的调节阀,以克服调节阀工作在小开度而引起的噪音,下面介绍几种消除噪音的方法。
(1)、消除共振噪音法
只有调节阀共振时,才有能量叠加而产生100多分贝的强烈噪音。
有的表现为振动强烈,噪音不大,有的振动弱,而噪音却非常大;有的振动和噪音都较大。
这种噪音产生一种单音调的声音,其频率一般为3000~7000赫兹。
显然,消除共振,噪音自然随之消失。
(2)、消除汽蚀噪音法
汽蚀是主要的流体动力噪音源。
空化时,汽泡破裂产生高速冲击,使其局部产生强烈湍流,产生汽蚀噪音。
这种噪音具有较宽的频率范围,产生格格声,与流体中含有砂石发出的声音相似。
消除和减小汽蚀是消除和减小噪音的有效办法。
(3)、使用厚壁管线法
采用厚壁管是声路处理办法之一。
使用薄壁可使噪音增加5分贝,采用厚壁管可使噪音降低0~20分贝。
同一管径壁越厚,同一壁厚管径越大,降低噪音效果越好。
如DN200管道,其壁厚分别为6.25、6.75、8、10、12.5、
15、18、20、21.5mm时,可降低噪音分别为-3.5、-2(即增加)、0、
3、6、8、11、13、14.5分贝。
当然,壁越厚所付出的成本就越高。
(4)、采用吸音材料法
这也是一种较常见、最有效的声路处理办法。
可用吸音材料包住噪音源和阀后管线。
必须指出,因噪音会经由流体流动而长距离传播,故吸音材料包到哪里,采用厚壁管至哪里,消除噪音的有效性就终止到哪里。
这种办法适用于噪音不很高、管线不很长的情况,因为这是一种较费钱的办法。
(5)、串联消音器法
本法适用于作为空气动力噪音的消音,它能够有效地消除流体内部的噪音和抑制传送到固体边界层的噪音级。
对质量流量高或阀前后压降比高的地方,本法最有效而又经济。
使用吸收型串联消音器可以大幅度降低噪音。
但是,从经济上考虑,一般限于衰减到约25分贝。
(6)、隔音箱法
使用隔音箱、房子和建筑物,把噪音源隔离在里面,使外部环境的噪音减小到人们可以接受的范围内。
(7)、串联节流法
在调节阀的压力比高(△P/P1≥0.8)的场合,采用串联节流法,就是把总的压降分散在调节阀和阀后的固定节流元件上。
如用扩散器、多孔限流板,这是减少噪音办法中最有效的。
为了得到最佳的扩散器效率,必须根据每件的安装情况来设计扩散器(实体的形状、尺寸),使阀门产生的噪音级和扩散器产生的噪音级相同。
(8)、选用低噪音阀
低噪音阀根据流体通过阀芯、阀座的曲折流路(多孔道、多槽道)的逐步减速,以避免
在流路里的任意一点产生超音速。
有多种形式,多种结构的低噪音阀(有为专门系统设计的)供使用时选用。
当噪音不是很大时,选用低噪音套筒阀,可降低噪音10~20分贝,这是最经济的低噪音阀。
6阀门定位器
普通定位器采用机械式力平衡原理工作,即喷嘴挡板技术,主要存在以下故障类型:
(1)、因采用机械式力平衡原理工作,其可动部件较多,易受温度、振动的影响,造成调节阀的波动;
(2)、采用喷嘴挡板技术,由于喷嘴孔很小,易被灰尘或不干净的气源堵住,使定位器不能正常工作;
(3)、采用力的平衡原理,弹簧的弹性系数在恶劣现场会发生改变,造成调节阀非线性导致控制质量下降。
(4)、智能定位器由微处理器(CPU)、A/D、D/A转换器等部件组成,其工作原理与普通定位器截然不同,给定值和实际值的比较纯是电动信号,不再是力平衡。
因此能够克服常规定位器的力平衡的缺点。
但在用于紧急停车场合时,如紧急切断阀、紧急放空阀等,这些阀门要求静止在某一位置,只有紧急情况出现时,才需要可靠地动作,长时间停留在某一位置,容易使电气转换器失控造成小信号不动作的危险情况。
此外。
用于阀门的位置传感电位器由于工作在现场,电阻值易发生变化造成小信号不动作、大信号全开的危险情况。
因此,为了确保智能定位器的可靠性和可利用性,必须对它们进行频繁地测试。
