楼宇自控系统设计方案楼宇自控系统设计方案一、概述楼宇自控系统是指一种全自动化控制系统，由自动化控制设备和控制程序组成，能够实现楼宇内各种设备的控制和管理，提高能源利用效率和人员工作环境，实现节约能源和环境保护等目的。
本文基于某高层办公大厦，提出该楼宇的自控系统设计方案。
二、需求分析1、空调系统自动控制对于高层办公大楼来说，空调是非常重要的设备，它直接影响到员工的工作效率和舒适度。
因此，必须采用先进的自控系统来对空调进行自动控制。
2、照明系统自动控制办公大楼中的照明系统也非常重要，如何实现照明系统的智能控制亦是很重要的。
3、电梯系统优化电梯是办公大楼中必不可少的交通工具，如何减少传统电梯的能源浪费和等待时间，是本文的重点控制对象之一。
三、系统设计1、空调系统智能控制方案对于办公大楼中的空调系统，我们采用了环境感知技术和先进的操作控制系统来实现空调设备的自动控制。
我们选用了先进的传感器控制系统来实时感知室内温度、湿度，并通过数据分析和控制算法，对空调设备进行自动控制。
同时，我们还对每个房间进行了独立的控制，这样可以避免出现不必要的浪费和不必要的空调设备运转。
2、照明系统智能控制方案为实现楼宇内的照明自动控制，我们使用了光线感应器和开关控制同步的系统方案。
当电脑和人离开办公室时，灯光就会自动关闭。
同时，为了方便人们对照明系统的远程控制，我们还增加了手机远程操作等控制方式。
3、电梯系统优化方案在电梯运行过程中，我们采用了智能控制算法进行分析，通过调整电梯的速度、操作次数和区域设置等方式，实现电梯设备的优化控制。
在电梯的运行过程中，我们还利用了先进的人脸识别技术，对电梯上的人员进行管理和监测，以确保人员的安全。
同时我们还为电梯增加了节能模式，通过估算电梯载重、时间和区域等多种因素，实现电梯能量消耗的最小化。
四、总结通过实施本文所提出的楼宇自控系统设计方案，将办公大楼各种设备的控制和管理实现全面自动化，有效做到了能源利用的优化和经济效益的提高。

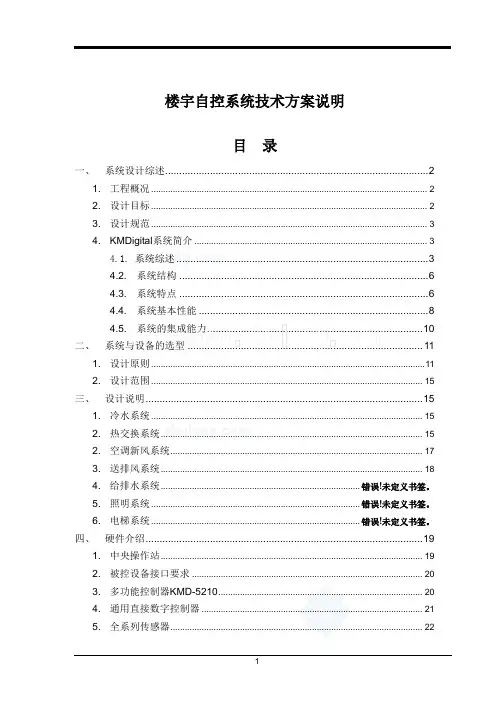

楼宇自控系统技术方案说明目录一、系统设计综述 (2)1.工程概况 (2)2.设计目标 (2)3.设计规范 (3)4.KMDigital系统简介 (3)4.1. 系统综述 (3)4.2. 系统结构 (6)4.3. 系统特点 (6)4.4. 系统基本性能 (8)4.5. 系统的集成能力 (10)二、系统与设备的选型 (11)1.设计原则 (11)2.设计范围 (15)三、设计说明 (15)1.冷水系统 (15)2.热交换系统 (15)2.空调新风系统 (17)3.送排风系统 (18)4.给排水系统................................................................................. 错误！未定义书签。
5.照明系统..................................................................................... 错误！未定义书签。
6.电梯系统..................................................................................... 错误！未定义书签。
四、硬件介绍 (19)1.中央操作站 (19)2.被控设备接口要求 (20)3.多功能控制器KMD-5210 (20)4.通用直接数字控制器 (21)5.全系列传感器 (22)6.全系列阀门 (22)五、质量保证........................................................................ 错误！未定义书签。
楼宇自控系统技术方案说明一、系统设计综述1. 工程概况2. 设计目标楼宇自控系统（BAS）实时监控XXXXXXXX内各机电设备的运行、安全状况、能源使用状况，实现节能等综合自动监测、通讯、控制与管理，并使之达到最佳状态。
1楼宇自控系统1.1系统总体需求楼宇自控系统（BAS）是将建筑物（或建筑群）内的电力、空调、给水、排水、通风、运输等机电设备以集中监视和管理为目的，构成一个集散型系统，实现分散控制、集中管理的计算机控制网络。
楼宇自控系统是由计算机技术、网络技术、自动控制技术和通信技术组成的高度自动化的综合管理系统，它确保建筑物内设备高效运行，整体达到最佳节能效果，同时保障建筑物的安全，使其成为最佳工作与生活环境。
楼宇自控系统的整体功能可以概括为以下的四个方面：1.对建筑设备实现以最优控制为中心的过程控制自动化；2.以运行状态监视和控制运算为中心的设备管理自动化；3.以安全状态监视和灾害控制为中心的防灾自动化；4.以节能运行为中心的能量管理自动化。
楼宇自控系统的模式应采用分层分布式三层集成模式，包括管理层、自动化层、现场设备层。
系统结构必须是开放式的，采用全以太网接入方式，方便与第三方系统进行集成。
系统设计总体要求如下：1.系统设计和设备配置必须充分反映出实用性、先进性、扩展性及经济性。
2.BAS监控中心对建筑物内所有受控设备均可集中进行有效监控。
3.该网络架构应该由各种级别的以太网设备组成，以保证通讯效率。
4.应以以太网通讯为基础，由高性能的点对点（Peer-to-peer）楼宇级网络，DDC控制器，楼层级本地网络组成，其访问权限应对用户完全透明，以便访问系统的数据或改进控制程序。
5.所有动力机械设备在自动控制方式上，除了应该满足各自特定的启停及作息条件外，还必须兼顾到与系统内其他设备、设施的因果及内在关系，保证系统的可靠和安全。
6.所有受控设备在中央监控站停止工作时，均可在直接数字控制器的作用下实现就地控制。
7.当系统设置为手动操作模式时，所有的受控设备均可实现就地手动单独控制。
8.当设备故障时，备用设备能快速自动投入使用，同时锁定故障设备。
在未检修完好前不再投入使用。
9.中央监控站应能显示所有监控设备的运行状态、故障报警、监测参数、调节设定值、实时记录每一次报警、离线、禁用、超越，并能协调处理一般的突发事件。

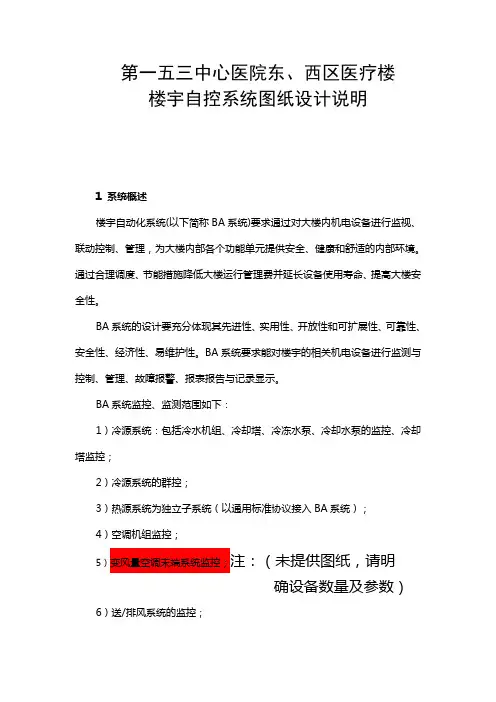

第一五三中心医院东、西区医疗楼楼宇自控系统图纸设计说明1 系统概述楼宇自动化系统(以下简称BA系统)要求通过对大楼内机电设备进行监视、联动控制、管理，为大楼内部各个功能单元提供安全、健康和舒适的内部环境。
通过合理调度、节能措施降低大楼运行管理费并延长设备使用寿命、提高大楼安全性。
BA系统的设计要充分体现其先进性、实用性、开放性和可扩展性、可靠性、安全性、经济性、易维护性。
BA系统要求能对楼宇的相关机电设备进行监测与控制、管理、故障报警、报表报告与记录显示。
BA系统监控、监测范围如下：1）冷源系统：包括冷水机组、冷却塔、冷冻水泵、冷却水泵的监控、冷却塔监控；2）冷源系统的群控；3）热源系统为独立子系统（以通用标准协议接入BA系统）；4）空调机组监控；5）变风量空调末端系统监控；注：（未提供图纸，请明确设备数量及参数）6）送/排风系统的监控；7）电力监控系统为独立子系统（以通用标准协议接入BA系统）；8）自动抄表系统（水、电表）；注：（系统功能中对于此系统没有技术要求，请明确）2 系统功能及配臵要求2.1 技术总则投标方提供的设备的特点、性能应完全符合招标方指明的标准，并满足或高于招标方提出的要求。
系统采用集散式分布智能控制网络结构，实现集中管理、分散控制。
系统通讯网络采用TCP/IP协议，工作控制层可采用其它国际标准协议。
如RS-485、TCP/IP、BACnet、LonTalk、MODbus、CANopen等通用协议。
2.2 设计依据《智能建筑设计标准》（GB/T50314-2006）；《智能建筑工程质量验收规范》（GB50339-2003）；《公共建筑节能设计标准》（GB50189-2005）；《民用建筑电气设计技术规范》（JGJ/T16-92）；《建筑物防雷设计规范》（GB50057－94）；《建筑物电子信息系统防雷技术规范》（GB 50343-2004）；《采暖通风与空气调节设计规范》（GBJ19-87）；《电气装臵工程施工验收规范》(GBJ232-82)；《工业自动化仪表工程施工及验收规范》（GBJ93-86）；《高层民用建筑设计防火规范》（GB50045-95）；相关设计单位提交的设计说明、图纸等文档。

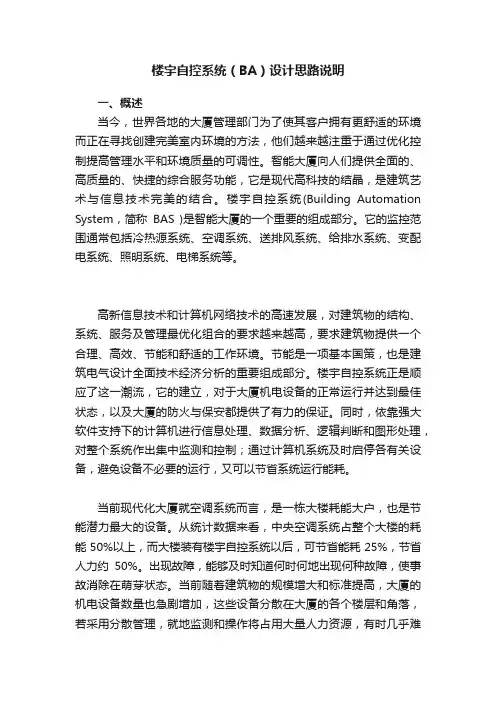

楼宇自控系统（BA）设计思路说明一、概述当今，世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法，他们越来越注重于通过优化控制提高管理水平和环境质量的可调性。
智能大厦向人们提供全面的、高质量的、快捷的综合服务功能，它是现代高科技的结晶，是建筑艺术与信息技术完美的结合。
楼宇自控系统(Building Automation System，简称BAS )是智能大厦的一个重要的组成部分。
它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等。
高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理最优化组合的要求越来越高，要求建筑物提供一个合理、高效、节能和舒适的工作环境。
节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分。
楼宇自控系统正是顺应了这一潮流，它的建立，对于大厦机电设备的正常运行并达到最佳状态，以及大厦的防火与保安都提供了有力的保证。
同时，依靠强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理，对整个系统作出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。
当前现代化大厦就空调系统而言，是一栋大楼耗能大户，也是节能潜力最大的设备。
从统计数据来看，中央空调系统占整个大楼的耗能50%以上，而大楼装有楼宇自控系统以后，可节省能耗25%，节省人力约50%。
出现故障，能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
当前随着建筑物的规模增大和标准提高，大厦的机电设备数量也急剧增加，这些设备分散在大厦的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。
如采用楼宇自控系统，利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测，就能确保楼内所有机电设备的安全运行，同时提高大楼内人员的舒适感和工作效率。
智能楼宇自控系统设计与实施技术手册第一章概述 (2)1.1 楼宇自控系统简介 (2)1.2 智能楼宇自控系统发展现状 (3)1.3 智能楼宇自控系统设计原则 (3)第二章系统架构设计 (4)2.1 系统总体架构 (4)2.2 网络架构设计 (4)2.3 控制层与监控层设计 (4)第三章系统硬件设计 (5)3.1 控制器硬件设计 (5)3.2 传感器与执行器硬件设计 (5)3.3 通信硬件设计 (5)第四章系统软件设计 (6)4.1 系统软件架构 (6)4.2 控制算法设计 (6)4.3 用户界面与数据管理 (7)4.3.1 用户界面设计 (7)4.3.2 数据管理 (7)第五章能源管理 (7)5.1 能源监测与优化 (7)5.1.1 能源监测系统概述 (7)5.1.2 能源监测系统组成 (8)5.1.3 能源优化策略 (8)5.2 节能策略设计 (8)5.2.1 节能策略概述 (8)5.2.2 节能策略设计原则 (8)5.2.3 节能策略设计内容 (8)5.3 能源数据统计分析 (9)5.3.1 能源数据统计分析概述 (9)5.3.2 能源数据统计分析方法 (9)5.3.3 能源数据统计分析应用 (9)第六章环境监测与控制 (9)6.1 温湿度监测与控制 (9)6.1.1 温湿度监测 (9)6.1.2 温湿度控制 (10)6.2 空气质量监测与控制 (10)6.2.1 空气质量监测 (10)6.2.2 空气质量控制 (10)6.3 照明控制 (11)6.3.1 照明监测 (11)6.3.2 照明控制 (11)第七章安全防范 (11)7.1 视频监控系统设计 (11)7.2 门禁系统设计 (12)7.3 火灾自动报警系统设计 (12)第八章智能家居 (12)8.1 家居自动化系统设计 (12)8.2 智能家居应用场景 (13)8.3 家居安全与健康管理 (13)第九章系统集成与兼容性 (14)9.1 系统集成策略 (14)9.2 与第三方系统对接 (14)9.3 系统兼容性设计 (15)第十章系统实施与调试 (15)10.1 系统安装与调试 (15)10.1.1 系统安装 (15)10.1.2 系统调试 (16)10.2 系统调试方法 (16)10.2.1 功能调试 (16)10.2.2 功能调试 (16)10.2.3 兼容性调试 (16)10.3 系统验收与维护 (17)10.3.1 系统验收 (17)10.3.2 系统维护 (17)第十一章项目管理与评估 (17)11.1 项目管理流程 (17)11.2 项目风险评估与控制 (17)11.3 项目效果评估 (18)第十二章发展趋势与展望 (18)12.1 智能楼宇自控系统发展趋势 (18)12.2 行业政策与市场前景 (19)12.3 创新技术与应用展望 (19)第一章概述1.1 楼宇自控系统简介楼宇自控系统，又称楼宇自动化系统，是指利用计算机技术、通信技术、自动控制技术等，对建筑内的设备进行集中监控、管理和控制的系统。
楼宇自控系统设计说明一、楼宇自控系统1.系统概述楼宇自控系统是对建筑物内各类机电设备的运行、安全状况、能源使用和管理等实行自动监测、控制与管理的自动化系统，通过对各个子系统进行监视、控制、信息记录，实现分散节能控制和集中科学管理，为用户提供安全、健康和舒适的工作环境，为管理者提供方便的管理手段，从而减少建筑设备的能耗，延长设备寿命并降低管理成本。
楼宇自控系统将对以下机电设备进行监控：➢冷热源系统➢空调系统➢送排风系统➢给排水系统➢变配电系统➢电梯系统2.子系统设计2.1系统规划在校消控室内配置一个管理平台。
网络控制器安装在楼层弱电井，通过智能网进行组网。
空调机组、新风机组、送排风机、潜污泵等设备的监控由楼控系统配置现场控制器，现场控制器均布置在受控设备附近。
变配电系统、电梯系统通过通讯接口的形式接入本系统监控，充分利用了设备自带的控制系统。
冷水机组、燃气热水机组等第三方设备通过通讯接口的形式接入本系统的网络控制器，与楼控系统现场控制器配合完成冷热源系统的群控。
2.2系统构架楼宇自控系统设计为两层网络架构：网络控制层、现场控制层。
网络控制层：网络控制层由管理服务器和网络控制器等设备组成；管理服务器处于楼宇自控系统的最高监视与管理层，它通过智能网连接网络控制器，通过人机交互界面，实现对各机电子系统的集中监视与管理。
支持浏览器访问，浏览器界面可以支持构架显示、窗口推出、动画和参数变量值动态显示，支持查询，实现带有口令验证的安全管理操作控制，也可以支持多媒体技术，应用视频、图像和音响等技术，使报警监视和设备管理图形界面生动直观。
网络控制器通过双绞线通讯网络连接各楼层的现场控制器，将各种机电设备的实时运行状况集成，其功能主要是实现网络匹配和信息传递，具有总线控制功能和提供WEB 服务，可以通过BACnet 、Modbus 等开放协议进行有效的系统集成，突破了传统的系统集成只能在管理服务器实施的局限性。
现场控制层：现场控制层网络采用现场总线技术实现建筑内现场控制器之间的通讯，既可满足传送管理服务器下达指令的任务，又可及时向管理服务器反馈建筑设备的信息。
楼宇自控系统设计方案XX工程公司年月日目录一、概述二、设计依据三、设计原则四、系统设计描述五、TAC楼宇自控系统产品介绍楼宇自控系统设计说明一、概述当今，世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法，他们越来越注重于通过优化控制提高管理水平和环境质量的可调性。
智能大厦向人们提供全面的、高质量的、快捷的综合服务功能，它是现代高科技的结晶，是建筑艺术与信息技术完美的结合。
楼宇自控系统(Building Automation System，简称BAS )是智能大厦的一个重要的组成部分。
它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等。
第一章1编制依据1.11.1合同1.21.2地质勘查报告1.31.3主要规范、规程及标准图集1.41.4主要法律、法规及规定1.51.5机电安装类规范、规程及图集1.61.6安全文明类规范、规程及图集1.71.7企业质量、环境和职业健康安全管理体系标准文件及企业技术标准公司质量、环境和职业健康安全管理体系，其编号：SBC·3·QESMS-2011，版本号：C。
第二章2工程概况2.12.1总体简介2.22.2建筑概况本工程位于浙江省嘉兴市经开区，包括3栋双层物流周转库、1栋动力中心、1栋宿舍楼、1栋配套用房、1栋门卫室、2个自行车棚。
11#双层物流周转库：11#仓库为地上2层（局部4层，无地下结构），结构形式为钢筋混凝土框架结构+门式刚架。
总建筑面积37909.07㎡，建筑基底面积18091.80㎡。
长219m，宽82.8m，轴跨11.5m，10.05m,6m。
建筑高度24.7m。
本工程为物流建筑，其耐火等级为一级。
屋面采用彩钢板屋面，屋面防水等级为Ⅱ级。
12#双层物流周转库：12#仓库为地上2层（局部4层，无地下结构），结构形式为钢筋混凝土框架结构+门式刚架。
总建筑面积36337.85㎡，建筑基底面积17139.60㎡。
楼宇自控系统系统架构设计及功能说明1系统架构设计说明本工程的楼宇自控系统的配置遵循分散控制、集中监视、资源和信息共享的基本原则，构成一个符合工业化标准的集散型控制系统，并能体现系统的先进性、成熟性、开放性、标准化、可扩展性、安全性与可靠性。
1.1系统架构的开放性和可集成程度要求楼宇自控系统作为弱电系统集成工程中最重要的系统，其开放性与可集成程度对整个弱电系统集成工程至关重要。
首先，楼宇自控系统出于控制与监视的必要目的，必须具有集成能力，便于集成大量的设备，这些设备可能使用开放的协议，也可能是非开放的私有协议；无论使用何种协议，楼宇自控系统必须有能力将其集成到自身系统中来。
针对本工程,楼宇自控系统需要集成的系统包括:变配电系统及模拟机专用UPS供电系统（三级）。
除此之外，楼宇自控系统还需要对上一层面弱电系统集成进行开放，便于弱电系统对楼宇自控本身进行集成。
我们仔细分析一下不难看出，对各子系统进行管理的原因除了各家都有自己的品牌、通讯协议、网络架构等等以外，系统集成商和建设者们考虑最多的应该就是系统的安全性的问题,也就是说各子系统自身出了问题不应该殃及到其它系统。
然而对于我们系统集成商来说，站在用户的角度考虑问题才应该是我们工作的起点，业主或是系统使用者是多么希望能够在一个统一的平台上进行对自己的大厦或是建筑进行全面综合的管理，而不用在众多的计算机和操作平台之间进行繁琐的切换，同时这样也能够充分的利用、发挥和共享各子系统的硬件设备和软件资源，使系统的配置不仅得到最大的优化，同时也大大的降低整个系统的造价成本。
对于大厦的楼宇自控系统BAS来说，就需要对系统的开放性与可集成程度进行严格要求，只有在这种严格的要求下选择的系统，才可以为用户今后的弱电系统集成提供可能。
系统具有的集成与开放优势如下：•数据库层面的开放支持系统支持多种业内流行的数据库，用户只需根据需要定制相关的软件。
包括：MicrosoftSQLServer支持Oracle支持IBMDB2支持•对开放系统的支持楼宇自控系统对于业内开放的系统进行支持尤为关键。
高层住宅楼宇自控系统设计方案一、引言高层住宅楼宇的自控系统设计是为了提供安全、舒适、节能的居住环境。
本文将从系统概述、功能需求、设计原则、硬件设备和软件控制等方面进行详细阐述。
二、系统概述高层住宅楼宇自控系统是指通过一系列硬件设备和软件控制，实现对住宅楼宇内部各个系统的监控和控制。
这些系统包括照明、空调、供水、供暖等。
三、功能需求1. 照明控制：通过光感传感器和时间控制器，实现楼道、公共区域照明的自动控制，提高能源利用效率。
2. 空调控制：通过温度传感器和湿度传感器，实现室内温度和湿度的实时监测，并根据设定的温湿度要求进行自动调节。
3. 供水控制：通过水位传感器和水泵控制器，保证楼宇供水的稳定性和节水效果，并进行故障检测和报警。
4. 供暖控制：通过温度传感器和加热控制器，实现室内温度的控制和调节，提高供暖效果和能源利用效率。
5. 安全监控：通过视频监控设备和门禁系统，实现楼宇出入口的安全管理和异常事件的监控和报警。
6. 烟雾报警：通过烟雾传感器和报警装置，实现对楼宇内烟雾情况的监测和报警，保障居民的人身和财产安全。
四、设计原则1. 安全性：确保系统的稳定性和可靠性，避免出现故障和事故。
2. 舒适性：提供舒适的居住环境，满足居民的各类需求。
3. 节能性：通过智能控制和能源管理，实现能源的合理利用和节约。
五、硬件设备1. 传感器：包括光感传感器、温度传感器、湿度传感器、水位传感器、烟雾传感器等，用于实时监测楼宇内各种环境参数。
2. 控制器：包括时间控制器、水泵控制器、加热控制器等，用于控制各种设备的开关和运行。
3. 视频监控设备：包括摄像头、录像机等，用于对楼宇内部和外部环境进行实时监控和录像存储。
4. 门禁系统：包括门禁卡、门禁控制器等，用于实现对楼宇出入口的安全管理和控制。
六、软件控制1. 数据采集与处理：通过传感器采集到的数据进行处理和分析，实现对楼宇内各个系统的实时监控和数据统计。
2. 自动控制：根据设定的控制策略和参数，通过控制器对各种设备进行自动控制，以达到舒适性和节能性的要求。
一、工程概况本商场位于**区**大街以北、龙城北街以南。
项目组成共包括三个部分：074地块地下商业及车库（二层）、地上3#商业（裙房六层）及1#、2#办公楼（二十三层）。
地上总建筑面积为79498.39平方米,建筑基底面积12001.89平方米。
地上六层，一~六层均为商铺（家居、建材）及1、2号办公楼商铺部分做商铺衔接。
一层为5.5m，二~六层均为5.2m，屋顶机房层层高3.1m。
室内外高差为0.10m,建筑高度：32.10m。
框架剪力墙结构，抗震设防烈度为8度，安全等级为二级，设计使用年限为为50年。
二、设计范围本工程设计范围为3号商业楼、074地块地下商业及车库。
地上一~六层均为商铺（家居、建材）及1、2号办公楼商铺部分做商铺衔接。
（1、2号办公楼不在本次设计范围内）。
三、设计依据《民用建筑电气设计规范》JGJ16-2016《智能建筑设计标准》GB50314-2015《智能建筑防雷设计规范》DB32/T 1198－2008《智能建筑工程质量验收规范》GB50339-2013 《电气装置安装工程电缆线路施工及验收规范》(GB 50168-2016)《建筑电气工程施工质量验收规范》GB 50303-2015 《低压配电设计规范》GB50054-2011《建筑设计防火规范》(GB50016-2016)《分散型控制系统工程设计规定》(HG/T 20573-2012)《商用建筑线缆标准》(EIA/TIA—568A)《信息技术互连国际标准》(ISO/IECl1801—95)《工业建筑采暖通风与空气调节设计规范》(GB 50019-2015)《公共建筑节能设计标准》(GB50189-2015) 根据建设部[1997]290号下达各省市文件要求，建筑物智能化系统工程的设计应由建筑物的工程设计单位总体负责，各弱电系统需专业承包商做深化设计。
四、系统相关监控说明：1.本案楼宇自控系统设一套管理软件，系统管理主机放置地下一层消防控制室，工作站（冷热源群控工作站）放置在大商业冷冻机房值班室；主要汇聚整个大商业建筑内的机电设备进行监控。
楼宇自控系统设计方案xx年xx月xx日•系统概述•系统构成与技术•系统应用场景与功能需求目录•系统设计与实施方案•系统效益评估与优化建议•案例分析01系统概述楼宇自控系统是一种利用计算机技术、网络技术、自动控制技术等手段，对楼宇内的各种设备进行智能化、集中化控制的系统。
定义楼宇自控系统具有高效、节能、舒适、安全等特点，能够实现对楼宇设备的实时监控、自动控制、优化管理等功能。
特点定义与特点1系统的重要性23楼宇自控系统能够实现对楼宇设备的集中化、智能化控制，提高楼宇的管理水平和管理效率。
提高楼宇管理水平楼宇自控系统能够实现设备的自动化控制，优化设备的运行，减少能源浪费，达到节能减排的效果。
节能减排楼宇自控系统能够实现对楼宇内的环境参数进行监测和调节，如温度、湿度、光照等，提高楼宇的舒适度。
提高楼宇舒适度智能化随着人工智能技术的发展，楼宇自控系统将越来越智能化，能够更好地实现设备的自动化控制和智能化管理。
系统的发展趋势集成化随着网络技术和计算机技术的发展，楼宇自控系统将越来越集成化，能够实现楼宇设备的全面监控和管理，提高管理效率。
节能环保随着社会对节能环保的重视，楼宇自控系统将越来越注重节能环保，能够更好地实现节能减排，保护环境。
02系统构成与技术楼宇自控硬件系统传感器01包括温度、湿度、照度、CO2浓度等传感器，用于实时监测楼宇环境参数。
控制器02控制器是楼宇自控系统的核心，负责接收传感器数据，根据预设的控制算法对楼宇设备进行控制。
执行器03执行器负责执行控制器的控制命令，包括调节阀、电动阀、水泵等。
楼宇自控软件系统数据采集软件系统需要实时采集楼宇各区域的环境参数和设备运行状态。
数据处理对采集到的数据进行分析和处理，根据预设的控制算法生成控制指令。
数据存储系统需要将采集到的数据和指令进行存储，以供后续查询和数据分析使用。
采用Modbus/TCP协议进行通信，实现控制器与上位机之间的数据传输和控制。
楼宇自控系统设计说明1、系统概述近年来,随着科学技术的日新月异、计算机技术的迅猛发展,以及人们追求信息社会和安全舒适的生活方式。
目前正在兴起的智能大厦或智能建筑物建设热，正是适应了这种社会信息化与经济国际化的需要。
智能大厦向人们提供全面的、高质量的、安全、舒适、快捷的综合服务功能。
它是现代高科技的结晶，是建筑艺术与信息技术完美的结合。
楼宇自控系统(BAS)是智能大厦的一个重要的组成部分。
它包括空调系统、给排水系统、变配电系统、系统等。
通过BAS对大厦内机电设备的自动化监控和有效的管理，可以使大厦内的温湿度控制达到最舒适的程度，同时以最低的能源和电力消耗来维持系统和设备的正常工作，以求取得最低的大厦运作成本和最高的经济效益。
取得节约能源和人力资源的良好效益。
本系统根据XXXX功能要求, 为使XXXX达到实用性、先进性、开放性、集散性、经济性的目标，全套自控及管理系统选用世界先进水平的西门子楼宇科技公司的S600 APOGEE系统。
该系统不仅在图形控制、历史记录、动态绘图、事件安排、报警和远程访问等方面具有优越性，还在系统规模、网络支持、开放性及通讯速度等方面有了很大的提高。
本系统的控制及管理功能包括有空调通风系统、变配电系统、照明系统、给排水系统、电梯系统等几个子系统，完成设备的监督和控制、报警系统管理、能源管理、历史数据收集记录、趋势图形绘制及报表打印等。
本系统采用当今世界上最先进的模块化控制器(MBC)作为系统主要控制器及网络服务器,采用三级工业网络贯穿全套系统的DDC、传感器、阀门、执行器等设备是西门子楼宇科技公司经过千锤百炼,数以千计项目考验并不断改进的机械和电子设备。
尤以西门子楼宇科技公司的双涡轮式液压执行器享誉全世界。
S600 APOGEE系统参与您将来的需要和保护您过去的投资！BAS是基于现代分布控制理论而设计的集散系统，通过网络系统将分布在各监控现场的系统控制器连接起来，共同完成集中操作，管理和分散控制的综合自动化系统。
1. 本楼设置楼宇设备管理系统，对大楼的风机，水泵，电梯等设备的运行状态进行实时自动监测和控制,以保证各项设备能高效,稳定地运行。
既能为大楼提供舒适的环境,又可减少能耗,节省人力,创造良好的经济效益。
2. 送风机监控点：风机启停控制、风机故障报警、风机运行状态、风机手/自动状态；3. 排风机监控点：风机启停控制、风机故障报警、风机运行状态、风机4. 供电系统监控。
楼控系统与配电监控系统联网集成。
通过配电监控系统完成下列监控内容：1) 高压开关柜进线开关状态、故障跳闸、电流、电压、电量、功率因数；2) 变压器风机运行状态，风机故障报警，温度报警、超高温度报警；3) 低压开关柜进线开关状态、故障报警、三相电流、三相电压、功率因数；5. 照明系统。
照明控制主要包括车库照明，办公及公共区域照明，室外泛光照明，室外景观照明，屋顶照明及广告牌照明。
照明系统控制方式包括:1) 按预先排定好的时间程序开关;2) 根据环境照度调节照明亮度;3) 可由中控室人员强制超越控制;6. 给水系统监控点：给水系统的泵房及水池主要位于地下一层,设备包括生活水泵、生活水池。
给水系统具体监控点有：1) 生活水泵运行状态、故障状态、变频器的运行状态、故障状态、监视水泵的出口压力2) 生活水池: 监视生活水池的高低和溢流水位、设置低水位报警、超高水位报警,自动将水箱水位和泵的运行状态比较、低水位时泵仍在运行、则进行报警。
3) 消防水池：监视溢流水位、高、低水位。
7. 排水系统。
排水系统的设备包括排水泵、集水井。
排水系统具体监控点有：1) 排水泵运行状态、故障报警；2) 集水井低液位停泵、高液位启泵、超高液位报警；8. 电梯系统。
楼控系统主要监测电梯的运进行状态及故障报警,当电梯发生故障报警,可立刻通知楼宇及电梯系统的值班人员,尽快拯救困在故障电梯内人士。
楼宇自控系统设计说明
一、楼宇自控系统
1 •系统概述
楼宇自控系统是对建筑物内各类机电设备的运行、安全状况、能源使用和管理等实行自动监测、控制与管理的自动化系统，通过对各个子系统进行监视、控制、信息记录，实现分散节能控制和集中科学管理，为用户提供安全、健康和舒适的工作环境，为管理者提供方便的管理手段，从而减少建筑设备的能耗，延长设备寿命并降低管理成本。
楼宇自控系统将对以下机电设备进行监控：
＞冷热源系统
＞空调系统
＞送排风系统
＞给排水系统
＞变配电系统
＞电梯系统
2.子系统设计
2.1系统规划
在校消控室内配置一个管理平台。
网络控制器安装在楼层弱电井，通过智能网进行组网。
空调机组、新风机组、送排风机、潜污泵等设备的监控由楼控系统配置现场控制器，现场控制器均布置在受控设备附近。
变配电系统、电梯系统通过通讯接口的形式接入本系统监控，充分利用了设备自带的控制系统。
冷水机组、燃气热水机组等第三方设备通过通讯接口的形式接入本系统的网络控制器，与楼控系统现场控制器配合完成冷热源系统的群控。
2.2系统构架
楼宇自控系统设计为两层网络架构：网络控制层、现场控制层。
网络控制层：
网络控制层山管理服务器和网络控制器等设备组成：
管理服务器处于楼宁自控系统的最高监视与管理层，它通过智能网连接网络控制器，通过人机交互界面，实现对各机电子系统的集中监视与管理。
支持浏览器访问，浏览器界面可以支持构架显示、窗口推出、动画和参数变量值动态显示，支持查询，实现带有口令验证的安全管理操作控制，也可以支持多媒体技术，应用视频、图像和音响等技术，使报警监视和设备管理图形界面生动直观。
网络控制器通过双绞线通讯网络连接各楼层的现场控制器，将各种机电设备的实时运行状况集成，其功能主要是实现网络匹配和信息传递，具有总线控制功能和提供WEB服务，可以通过BACnet. Modbus等开放协议进行有效的系统集成，突破了传统的系统集成只能在管理服务器实施的局限性。
现场控制层：
现场控制层网络采用现场总线技术实现建筑内现场控制器之间的通讯，既可满足传送管理服务器下达指令的任务，乂可及时向管理服务器反馈建筑设备的信息。
同时，现场控制层网络还可在管理服务器故障时，继续按预定的程序工作，从而保证系统的正常使用。
系统架构如下图所示：。
