读托架零件图,回答问题。

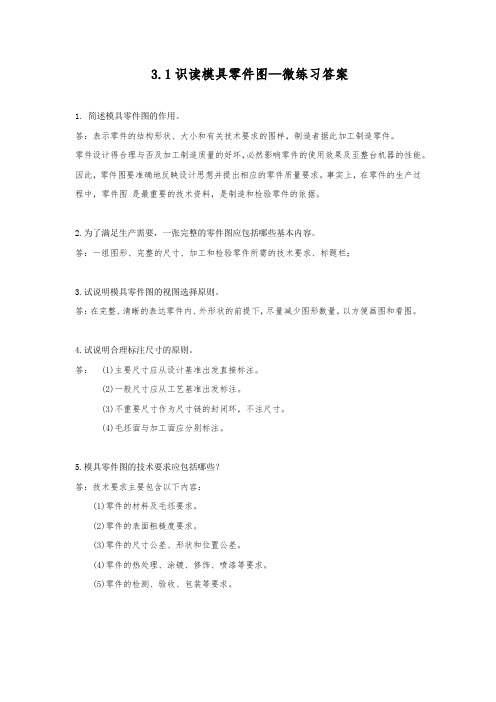

3.1识读模具零件图—微练习答案
1.简述模具零件图的作用。

答：表示零件的结构形状、大小和有关技术要求的图样，制造者据此加工制造零件。

零件设计得合理与否及加工制造质量的好坏，必然影响零件的使用效果及至整台机器的性能。

因此，零件图要准确地反映设计思想并提出相应的零件质量要求。

事实上，在零件的生产过程中，零件图是最重要的技术资料，是制造和检验零件的依据。

2.为了满足生产需要，一张完整的零件图应包括哪些基本内容。

答：一组图形、完整的尺寸、加工和检验零件所需的技术要求、标题栏；
3.试说明模具零件图的视图选择原则。

答：在完整、清晰的表达零件内、外形状的前提下，尽量减少图形数量，以方便画图和看图。

4.试说明合理标注尺寸的原则。

答： (1)主要尺寸应从设计基准出发直接标注。

(2)一般尺寸应从工艺基准出发标注。

(3)不重要尺寸作为尺寸链的封闭环，不注尺寸。

(4)毛坯面与加工面应分别标注。

5.模具零件图的技术要求应包括哪些？
答：技术要求主要包含以下内容：
(1)零件的材料及毛坯要求。

(2)零件的表面粗糙度要求。

(3)零件的尺寸公差、形状和位置公差。

(4)零件的热处理、涂镀、修饰、喷漆等要求。

(5)零件的检测、验收、包装等要求。

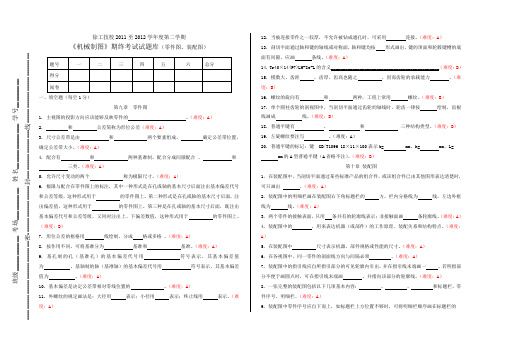

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库（零件图、装配图）一、填空题（每空1分）第九章 零件图1. 主视图的投影方向应该能够反映零件的 。

（难度：A ）2. 和 公差简称为形位公差（难度：A ）3. 尺寸公差带是由 和 两个要素组成。

确定公差带位置， 确定公差带大小。

（难度：A ）4. 配合有 和 两种基准制。

配合分成间隙配合 、 和 三类。

（难度：A ）5. 允许尺寸变动的两个 称为极限尺寸。

（难度：A ）6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于 的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于 的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于 的零件图上。

（难度：B ）7. 形位公差的框格用 线绘制，分成 格或多格 。

（难度：A ）8. 按作用不同，可将基准分为 基准和 基准。

（难度：A ） 9. 基孔制的孔（基准孔）的基本偏差代号用 符号表示，其基本偏差值为 。

基轴制的轴（基准轴）的基本偏差代号用 符号表示，其基本偏差值为 。

（难度：A ）10. 基本偏差是决定公差带相对零线位置的 。

（难度：A ）11. 外螺纹的规定画法是：大径用 表示；小径用 表示；终止线用 表示。

（难度：A ）12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用 连接。

（难度：A ） 13. 剖切平面通过轴和键的轴线或对称面，轴和键均按 形式画出，键的顶面和轮毂键槽的底面有间隙，应画 条线。

第7章零件图7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

H T 150技术要求 未注明圆角R 2Z A l S i 7M g材料材料 踏架 阀盖 名称 名称 1． 2．1．解释配合代号的含义（填空）。

（1）轴套与孔：轴套与孔属于基孔制过盈配合；H表示基准孔的基本偏差代号，s表示配合轴的基本偏差代号；轴套为IT 6 级，孔为IT 7 级。

（2）轴与孔：Φ20表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示基准孔的基本偏差代号，f表示配合轴的基本偏差代号；轴为IT 7 级，孔为IT8 级。

2．根据题7.5.1所示装配图中的配合代号查表，分别在相应的零件图上注出基本尺寸和极限偏差值。

7.6 根据已知条件，标注形位公差。

1．（1）B面对基准面A的垂直度公差值为0.015。

（2）C面对基准面A的平行度公差值为0.012。

2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。

（2）φ100h6的圆度公差值为0.004。

（3）右端面对左端面的平行度公差值为0.01。

7.7 解释图中形位公差标注的含义。

7.8 零件测绘。

φ20k6的圆度公差值为0.006。

φ20k6的圆柱表面的直线度公差值为0.008。

φ18h7对φ10h7的同轴度公差值为0.02。

φ18h7、φ14h6、φ10h7对φ10h7的径向圆跳动公差值为0.012。

7.10 看懂托架零件图：（1）标注该零件在长、宽、高三个方向的主要尺寸基准；（2）画出左视图。

高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

8.6.1读套筒零件图，问题解答：(1)全剖视图的选择符合加工位置原则。

(2)主视图采用全剖是基于套筒从左到右内外结构变化较多，采用全剖可清晰的展示空心套筒的内部结构。

套筒沿轴线的空白线框及剖面线框，可知空心套筒主体是圆筒状，有外径Ф95和座ф132，长为294的圆柱孔组成。

(3)轴向尺寸基准为右端面。

径向尺寸基准为轴线。

(4)线框②表示圆柱孔形状，有四个，定形尺寸：ф40，定位尺寸：227。

线框③表示圆角过渡方孔形状，有四个，定形尺寸：36、R8，ф40，定位尺寸：142。

线框④表示V 形槽，从4:1D D -图可确定。

B —B 剖视图未表达完其结构的投影，上下两方孔未能表达出来。

细虚线①表示的形状可以从图A —A 看出，前后为两个 形状的凹槽，定形尺寸为16。

该套筒有2个小斜圆孔。

定位尺寸：60°、2、49、64、20，定形尺寸：ф4。

(5)ф60H7含义：孔直径ф60，公差代号为H7（基本偏差为0.030+，标准公差为IT7级），最大极限尺寸ф60.03,最小极限尺寸为ф60。

ф95h6含义：轴直径为ф95，公差代号为h6（基本偏差为00.022-，标准公差为IT6级），最大极限尺寸ф95，最小极限尺寸为ф94.978。

表示被测要素为ф95的轴线的同轴度公差为ф0.04。

表面粗糙度值要求小的高：最右侧端高、左端ф60的内孔表示、左侧ф95外圆柱高，Ra 为1.6。

含义：6个深度为10，公称直径为6，且中径、顶径公差带代号为7H 的螺纹孔均布在ф78的同心圆上，定位尺寸：ф78。

8.6.2读轴承盖零件图，问题解答：(1)此零件属于轮盘类零件，主视图符合零件的加工位置，并采用半剖视图。

沿轴向内外主要结构形状为圆柱面。

左视图采用A—A位置的半剖视图，其目的一方面表现左视方向的外部结构，另一方面表达A—A剖切位置的内部结构。

线框1’为内圆柱曲面，被切割为两处，从主视图确定其定形尺寸为ф60和6。

工程图学2习题学习要求：1、掌握机件常用表达方法的应用：视图、剖视图、断面图的画法。

2、掌握螺纹及螺纹紧固连接画法，掌握键连接画法，掌握齿轮的规定画法。

3、能读懂一般复杂程度的零件图。

4、能读懂一般复杂程度的装配图。

已知俯视图和A向视图，试将主视图画成半剖视图，左视图画成全剖视图。

已知俯视图和A向视图，试将主视图画成半剖视图，左视图画成全剖视图。

已知俯视图和A向视图，将主视图画成全剖视图，左视图画成半剖视图。

已知俯视图和A向视图，试将主视图画成半剖视图，左视图画成全剖视图。

已知俯视图和A向视图，将主视图画成半剖视图，左视图画成全剖视图。

已知主视图和俯视图，试画出B-B全剖视图。

已知主视图和俯视图，试将左视图画成全剖视图。

图示断面的正确画法是。

图示断面的正确画法是。

图示断面的正确画法是。

图示断面的正确画法是。

1）已知内、外螺纹连接图，画出A—A，B—B剖面图。

2）在下图正确标注螺纹标记M10×1LH-5g6g-l，并说明其含义。

M10×1LH-5g6g-l表示。

1）已知内、外螺纹连接图，画出A—A，B—B剖面图。

2）在下图正确标注螺纹标记Tr40×14（P7）LH-6g-L，并说明其含义。

Tr40×14（P7）LH-6g-L表示。

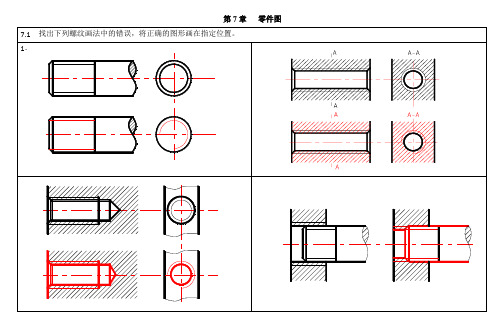

1）找出螺纹连接图及A—A断面图中的错误，将正确图形画在下边指定的位置处。

2）在下图正确标注螺纹标记S40×14（P7）-6g-L，并说明其含义。

S40×14（P7）-6g-L表示。

指出并说明螺钉连接图中的错误，在右边指定位置利用画好的部分图形，画出正确的连接图。

找出螺柱连接图中的错误，并在右边指定的位置利用画好的部分图形，画出其正确的连接图。

找出螺栓连接图中的错误，并在右边指定的位置利用画好的部分图形，画出其正确的连接图。

找出螺柱连接图中的错误，并在右边指定的位置利用画好的部分图形，画出其正确的连接图。

找出螺栓连接图中的错误，并在右边指定的位置利用画好的部分图形，画出其正确的连接图。

华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。

试卷与答题纸分开交）工程制图（本）_201906_模拟卷2_答案试卷满分100分。

考试时间90分钟。

一、（共5题,每题2分,共10分）1. 全剖视图可用于表达( ) （2分）A.物体外形复杂的情况B.物体内外形都比较复杂的情况C.物体内形复杂外形简单的情况D.物体有倾斜结构的情况.★标准答案：C2. 在AutoCAD里，使用哪一个命令设置等轴测坐标来绘制等轴测图( ) （2分）A.SNAPB.LIMITSC.GRIDD.ISOAXIS.★标准答案：A3. 画圆内接正多边形可直接用半径来作图者为( ) （2分）A.正三角形B.正四方形C.正五边形D.正六边形.★标准答案：D4. 正轴测投影图有几种( ) （2分）A.1种B.4种C.3种D.无数种.★标准答案：C5. 下列属空间曲线的是( ) （2分）A.椭圆B.抛物线C.双曲线D.螺旋线.★标准答案：D二、（共5题,每题2分,共10分）1. 下列对剖视图的种类，应用场合及剖切平面的位置的描述是否正确1全剖视，适用于外形简单内形复杂的物体的表达，剖切面位置应通过物体的对称面。

2半剖视，适用于内、外形都比较复杂且具有对称面的物体的表达，剖切面位置应通过物体的对称面。

3局部剖视，适用于内、外形都比较复杂但无对称面的物体的表达，剖切面位置一般通过被剖切的孔轴线或局部对称部位的对称面。

4旋转剖视，旋转剖视适用于可用两相交的剖切平面表达的机件，也适用于具有公共回转轴线的其他形状的机件。

剖切面位置一般通过公共回转轴线。

5阶梯剖视，适用于在同一个剖视图上表达出两个平行剖切平面所剖切到的结构，剖切面在适当的位置转折。

6斜剖视，适用于倾斜结构的内形表达，剖切面位置与不平行于任何基本投影面。

（2分）( ).★标准答案：正确2. 过球面上两点之间的最短连线是直径（2分）( ).★标准答案：错误3. 零件图上每个尺寸都要标注尺寸偏差（2分）( ).★标准答案：错误4. 选择零件主视图时应首先考虑零件的工作位置（2分）( ).★标准答案：错误5. 局部放大图就是用放大的比例画图（2分）( ).★标准答案：错误三、试补画物体的第三个视图（共1题,每题10分,共10分）1. （10分）1. （15分）★标准答案：四、试在下列视图上标注尺寸（尺寸数值按1:1的比例在视图中量取）（共1题,每题15分,共15分）★标准答案：五、画出轴上指定位置的剖面图（左面键槽深4mm，右面键槽深3mm）（共1题,每题15分,共15分）1.（15分）★标准答案：六、将下面机件的主视图改画成阶梯剖视图（共1题,每题15分,共15分）1. （15分）★标准答案：七、问答题（共2题,每题25分,共25分）1. 阅读套筒零件图，回答下列问题1．套筒采用了哪些表达方案。
